Контрольная работа
по дисциплине
«ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»
Выполнил:
студент гр.8032
Проверил:
доц. Грибов Н.Б.
Рязань, 2021 г.
Задание на контрольную работу по дисциплине «Технологические процессы автоматизированных производств»
Разработать технологию изготовления детали _____ЧД-№____
Номер детали
1. Назначить режимы резания: Скорость подачу и припуск для черновой и чистовой обработок для каждого инструмента
2. Выбрать из стандартной номенклатуры режущий инструмент для обработки детали
3. Выбрать технологическую оснастку
4. Выбрать оборудование для обработки детали
5. Написать маршрутную технологию обработки.
Студент группы 8032 _____________________________________
ФИО Дата выдачи задания Подпись
Преподаватель Грибов Н.В. ______________
ЧЕРТЕЖ ДЕТАЛИ
1. Назначить режимы резания: Скорость подачу и припуск для черновой и чистовой обработок для каждого инструмента.
Для проходного резца PDJN принимаем следующий режим резания:
Для чистовой пластины
Скорость резания (м/ мин) |
150 |
Подача (мм/об) |
0,20 |
Глубина резания (мм) |
0,2 |
Для черновой пластины
Скорость резания (м/ мин) |
75 |
Подача (мм/об) |
0,35 |
Глубина резания (мм) |
1,8 |
Для расточного резца FSVUB/C принимаем следующие режимы резания :
Скорость резания (м/ мин) |
90 |
Подача (мм/об) |
0,15 |
Глубина резания (мм) |
1,2 |
Для канавочного резца MGH принимаем следующие режимы резания:
Скорость резания (м/ мин) |
80 |
Подача (мм/об) |
0,05 |
Глубина резания (мм) |
5,0 |
Для фрезы MSTAR MS4ЕC принимаем следующие режимы резания:
Скорость резания (м/ мин) |
110 |
Подача (мм/зуб) |
0,25 |
Глубина резания (мм) |
8,0 |
Для сверла MZЕ принимаем следующие режимы резания:
Скорость резания (м/мин) |
40 |
Подача (мм/зуб) |
0,20 |
Для центровочного сверла TAFS3000 принимаем следующие режимы резания:
Скорость резания (м/мин) |
36 |
Подача (мм/об) |
0,25 |
|
|
2. Выбрать из стандартной номенклатуры режущий инструмент для обработки детали

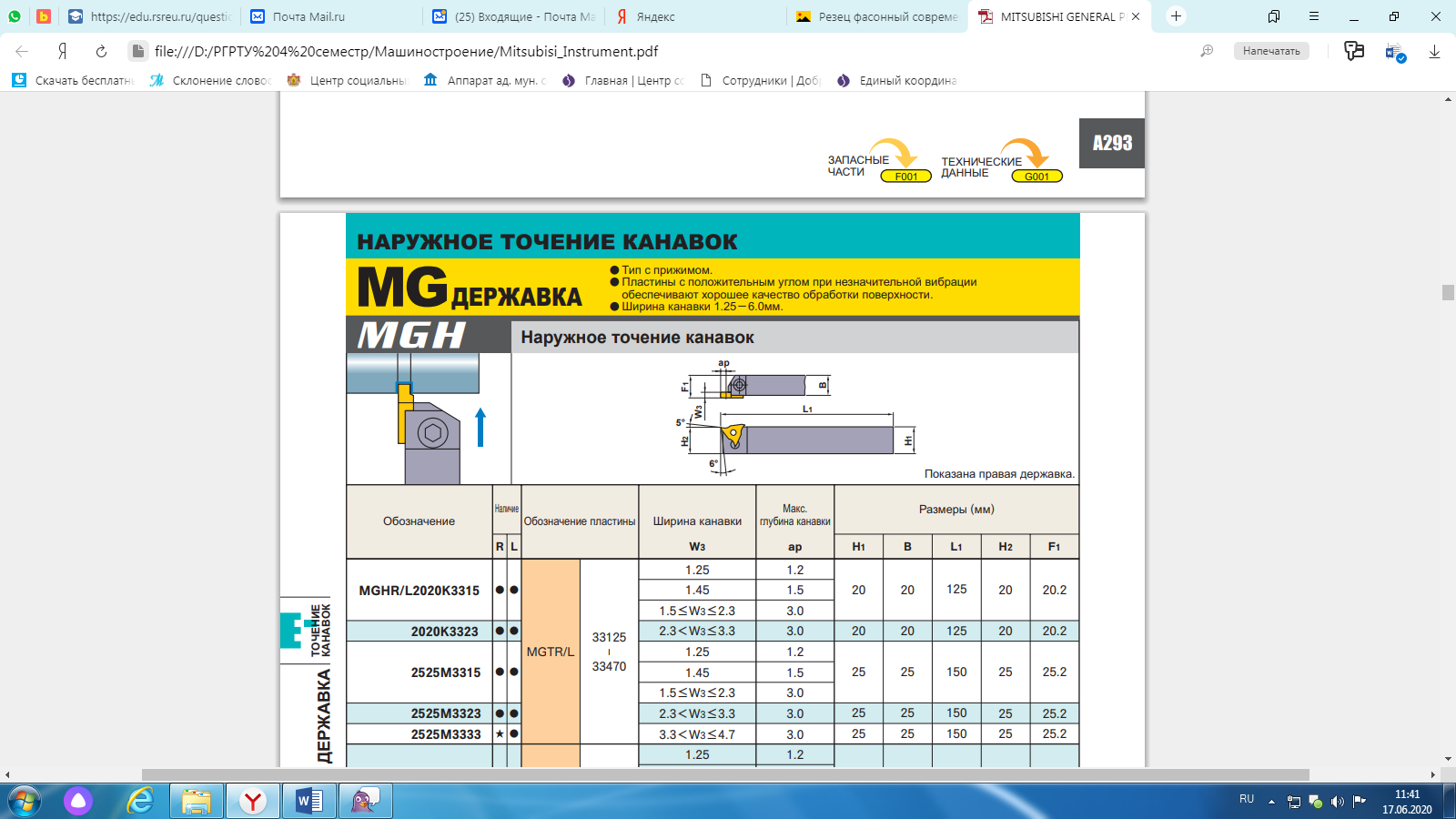

Рисунок 1 - Резец MGH

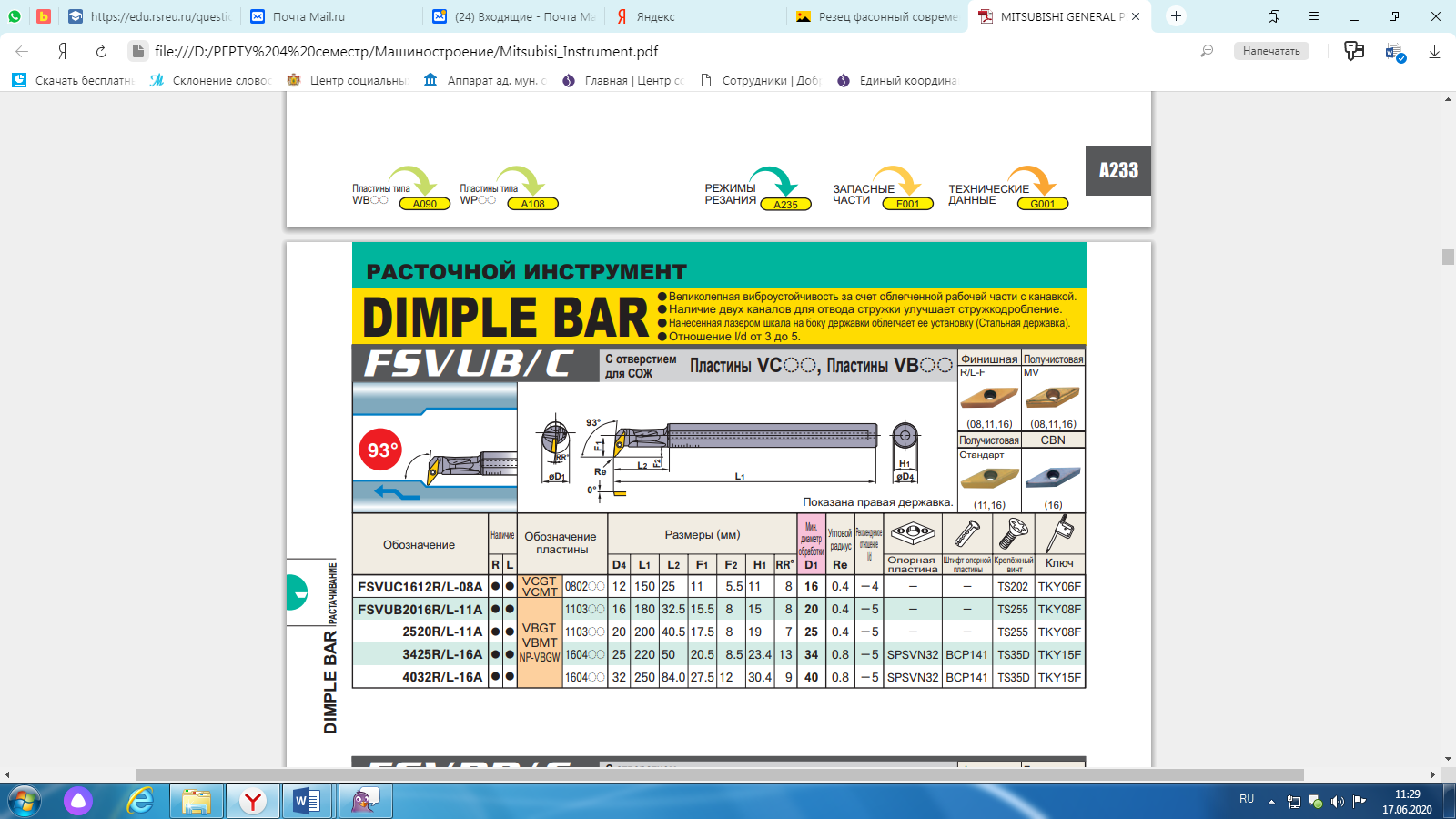

Рисунок 2 -Резец FSVUB

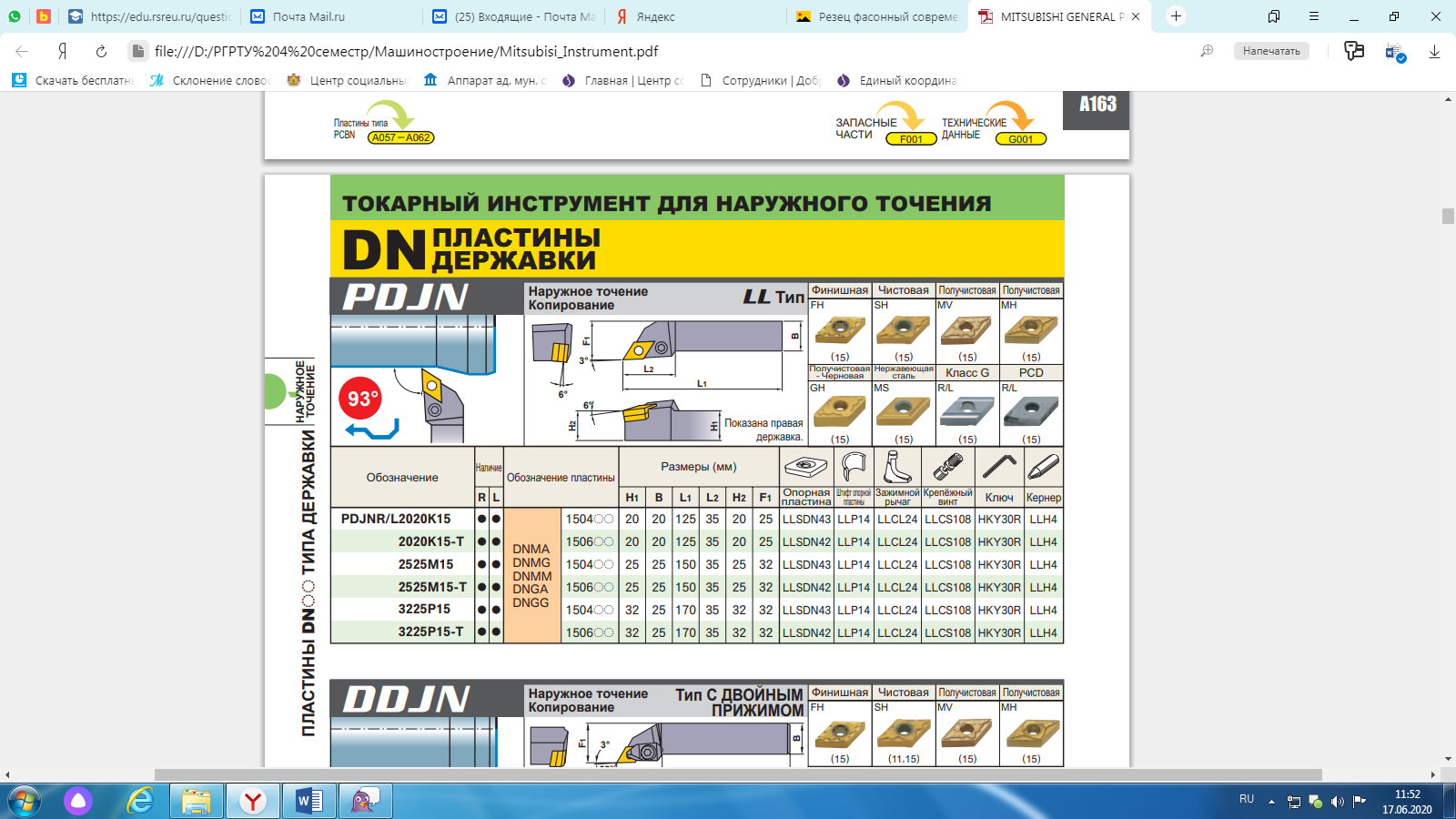

Рисунок 3–Резец PDJN,

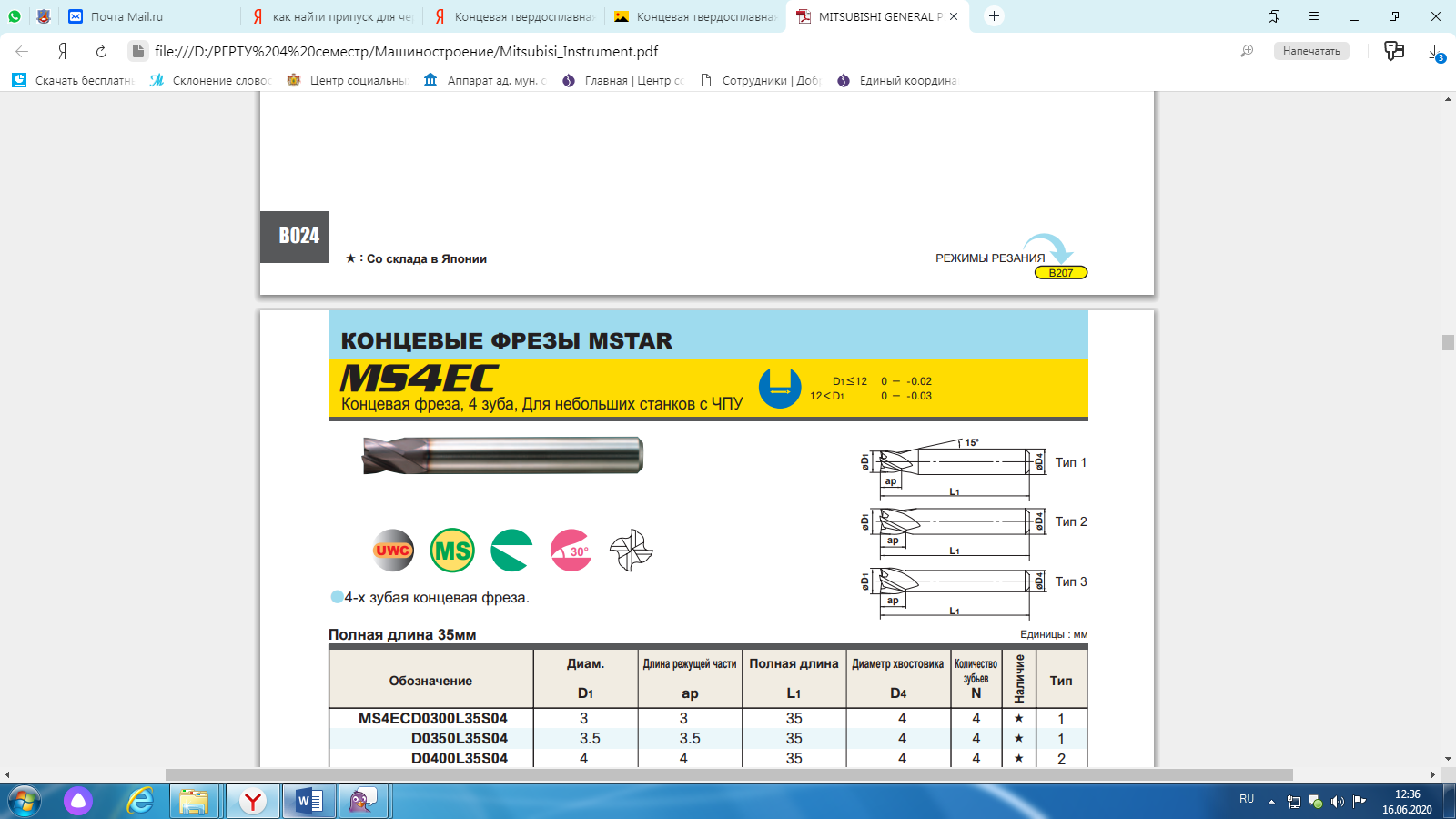

Рисунок 4 - Концевая твердосплавная фреза
Рисунок 5 – твердосплавное сверло

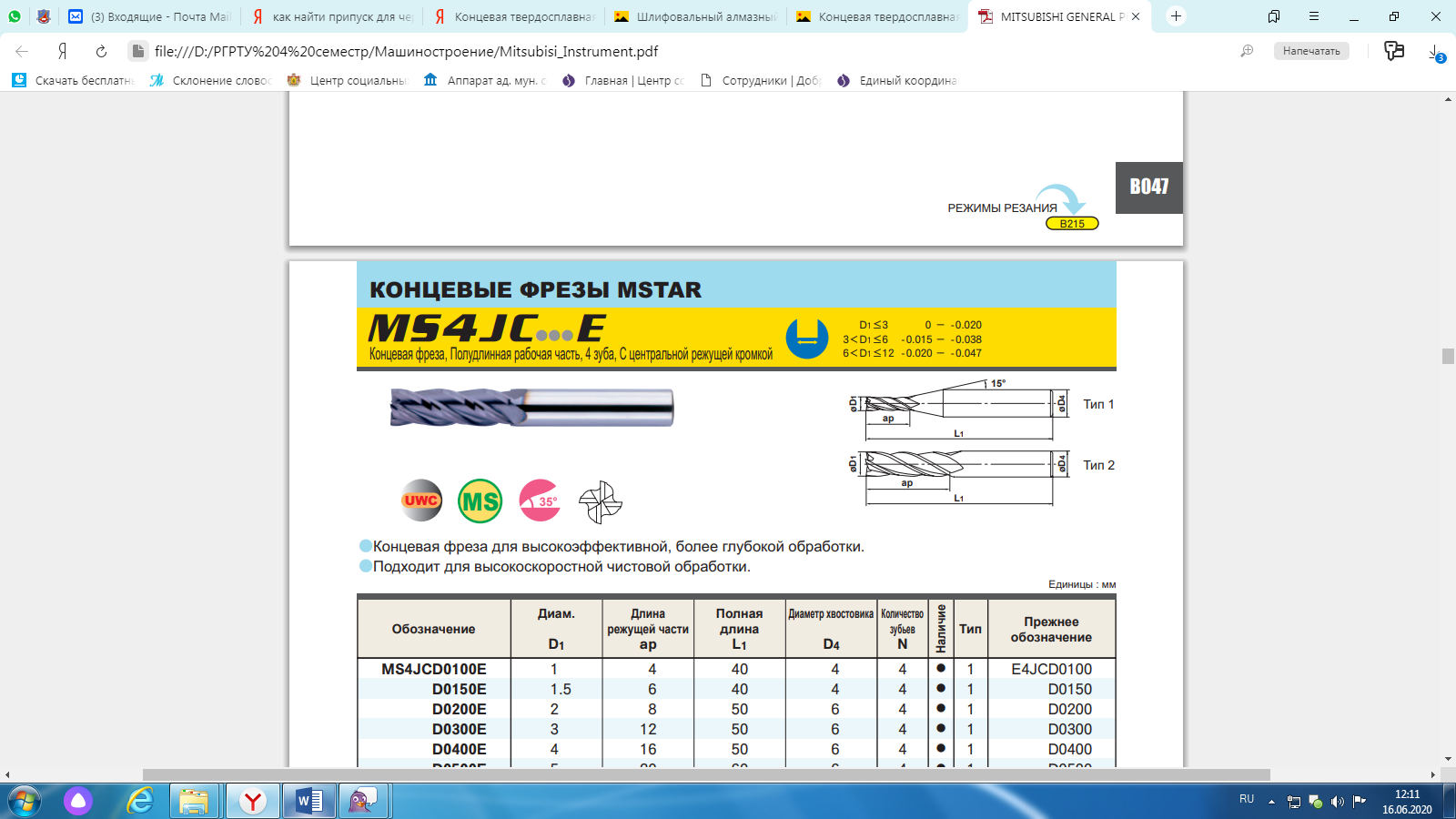

Рисунок 6 - концевая фреза

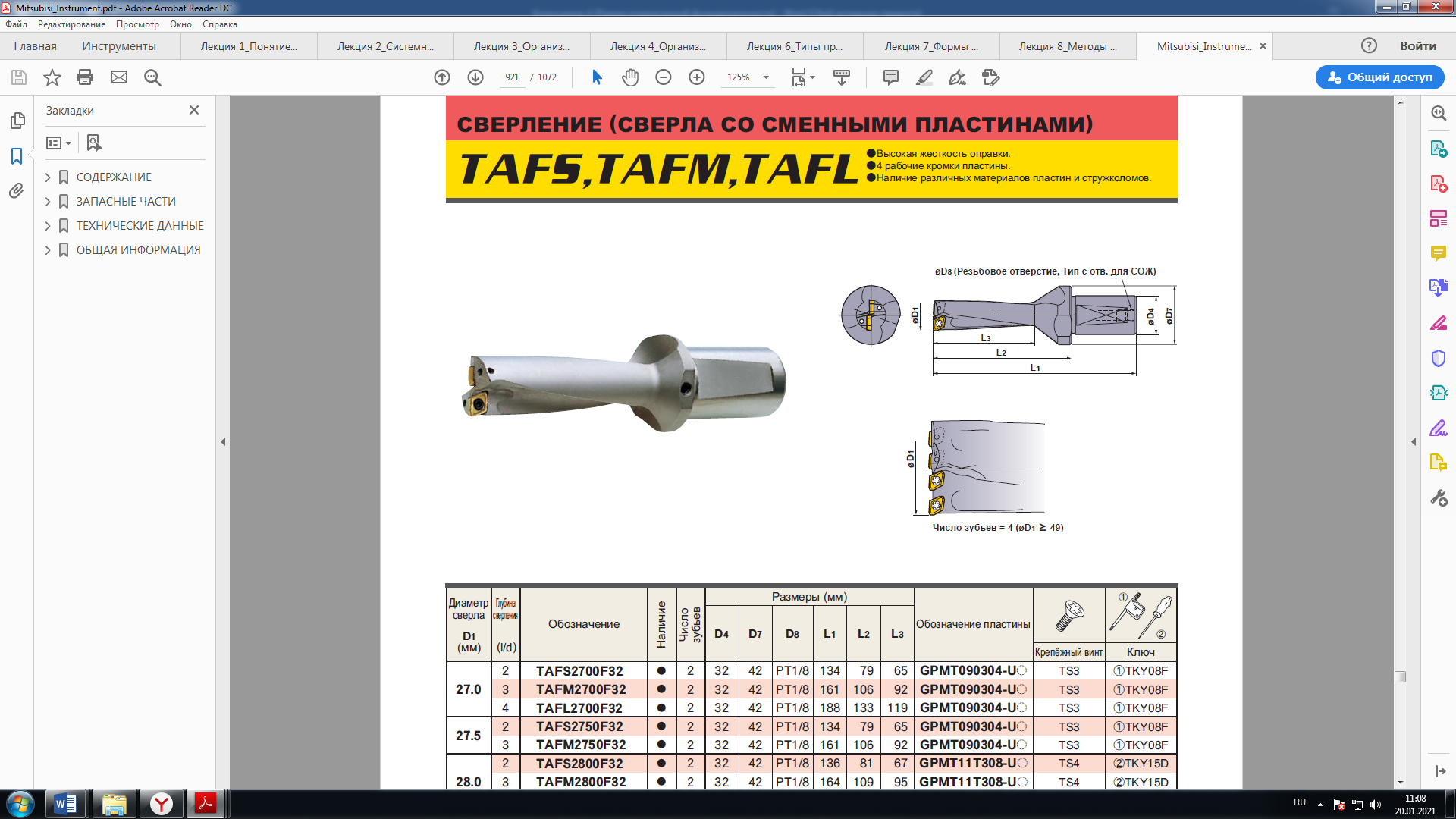

Рисунок 7 – сверло со сменными пластинами
INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET INCLUDEPICTURE "https://7.allegroimg.com/original/01b3e6/c31f565b4a26920ccbb68c44caf7" \* MERGEFORMATINET

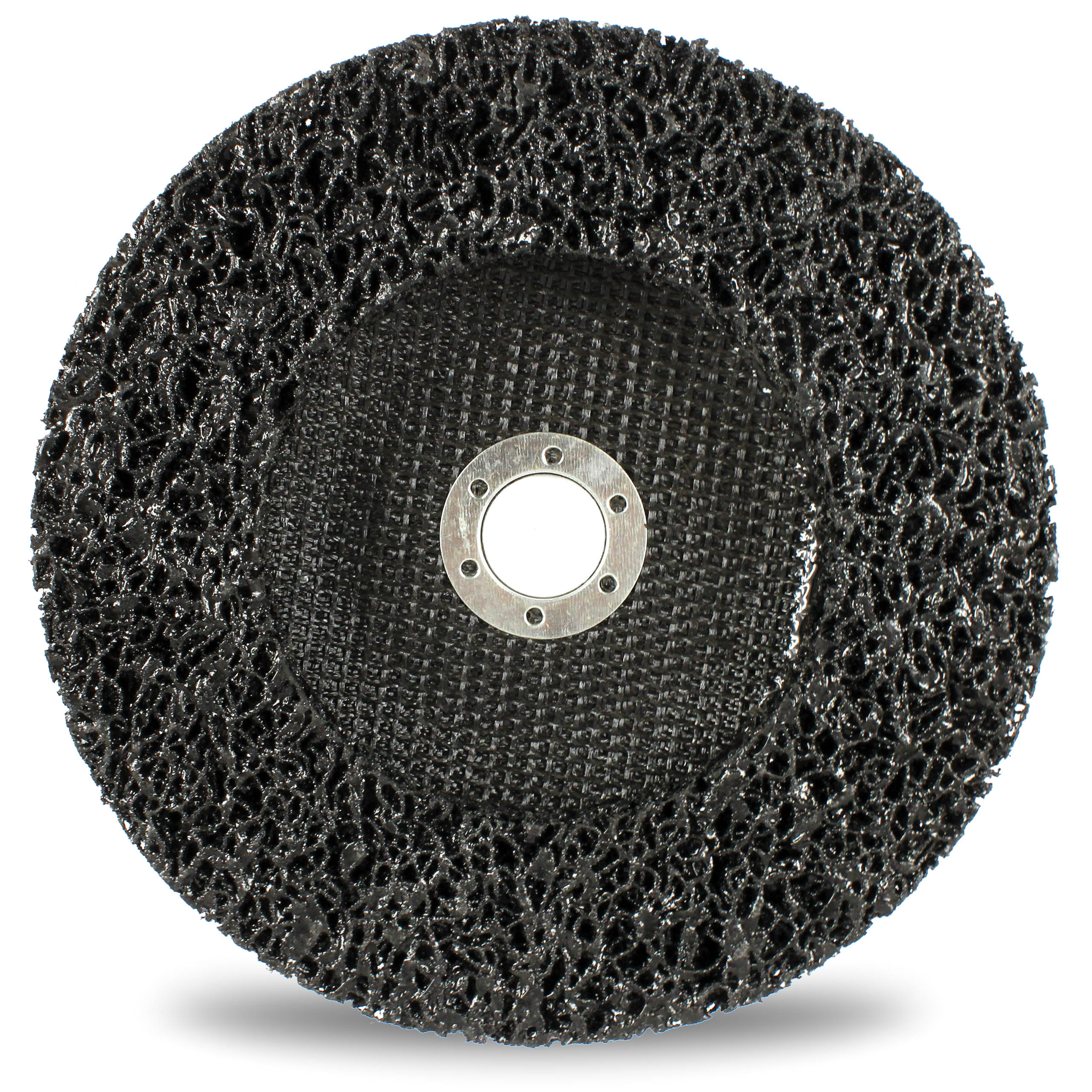

Рисунок 8 - Шлифовальный круг из абразивного материала
