2.5 Визначення проектного значення підвищення кордону причалу.
Призначається з умов зручності стоянки суден біля причалу і виробництва навантажувально- розвантажувальних робіт, нормальної роботи рухомого складу наземного транспорту, незатоплюваності не лише верху території в період стояння високих вод, але і підземних комунікацій (галерей з трубопроводами, силовими і освітлювальними кабелями).
Лінія кордону причалу - це лінія перетину водного середовища з лицьовою стінкою причалу.
Відмітка портової території зазвичай приймається незмінною по її довжині і ширині, що спрощує роботи по прокладенню залізничної колії і, робить зручний транспортний зв'язок між причалами.
Основна норма підвищення території над середнім багаторічним рівнем має бути не менш 2-х метрів, а перевірочна норма аналогічно не менше 1м.
Визначимо по формулах.
За завданням дано:
+ Н1 = 0,5 м; - Н2 = -0,3 м.
У формулу підставляємо значення коливання рівня води без урахування знаків.
1) ВК-(ΔН1+ΔН2) ≥ 1 м;
2) (ВК-ΔН2) ≥ 2 м;
Перевірка: ВК = 2+ Н2 =2+0,3=2,3
ВК-(ΔН1+ΔН2) =2,3-(0,4+0,3)=1,6) ≥ 1 м
Приймаймо значення ВК = 2,3 м
2.6. Визначання розмірів основних елементів внутрішньої акваторії порту.
2.6.1 Ввх – ширина входа в порт.
Bвх = Lс. max,
де Lс.max – довжина максимального судна, з усіх суден, які відвідують порт.
(Береться з завдання). ( п.1.10).
Bвх = Lс. max=311,0
Вхідні ворота в порт починається з вхідного рейду. Це ділянка прямої, яка призначена для гасіння швидкості судна, що входить, в порт.
Рекомендується
Lвх.рейду = від 3 до 5 Lс.max..
Lвх.рейду = 3 Lс.max =3*311,0=933
Lвх.рейду = 5 Lс.max =5*311,0=1555

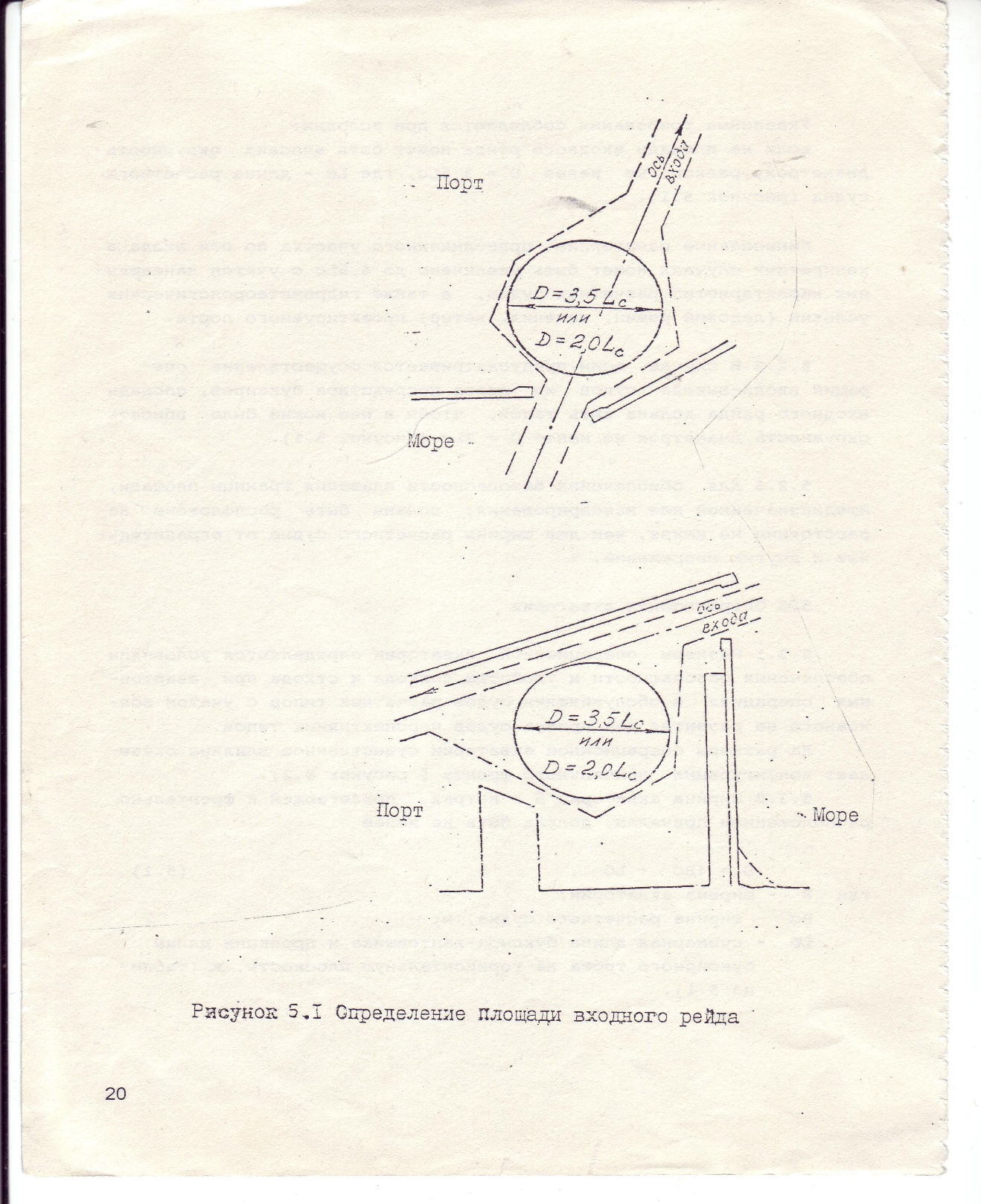

Діаметр розворотного коло судна чи коло циркуляції визначається по формулі:
Dц = 3,5Lc.max - при руху судна власним ходом;
Dц = 2 Lc.max - при руху судна за допомогою буксира
Dц = 3,5Lc.max= 3,5*311,0 = 1089- при руху судна власним ходом;
Dц = 2 Lc.max = 2*311,0=622- при руху судна за допомогою буксира
.

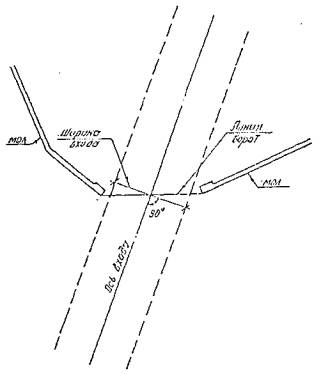

Рисунок 2.3- До визначання ширини воріт та діаметра розворотного кола
Коло розвороту зазвичай розміщується на плані порту на відстані 100 м від всіх виступаючих частин. Направлення, пануючого по напряму, вітру наведено на плані побережжя, де розміщується проектований порт.
2.6.2 Визначення глибини на вході в порт .
Глибину каналу визначаємо для судна, що має максимальне осідання у вантажу, ів усіх суден, відвідуючих даний порт. У розрахунках враховують навігаційний, хвилевий, швидкісний запаси, а також запас на крен судна і на заносимість на каналі. Звідси відома нам формула набуває нового сенсу з урахуванням даних відносно вхідного каналу до порту
H вх в порт = Тсmax + Z1 +Z2 +Z3 +Z0 + Z4, м
Підставимо значення запасів на глибину для нашого судна із максимальною осадкою у вантажу
Z1 = 0,07*12,7=0,889 Тmax ( береться з таблиці 1, на вході в порт)
Одержуємо при вихідної висоті хвилі на підході до порту -
(п.1.8 Завдання на виконання РГЗ)
h вх. в порт = 3,5м та довжині судна Lс max =311,0.
Z2 = 0,56 м (таблиця 2.2).
Приймаємо z2 = 0,56 м
Z3 – швидкісний запас ( на змінення посадки судна на ходу при порівнянні з посадкою судна на стоянці при спокійній воді), м;
Приймаємо швидкість руху судна по підхідному каналу та на підході до порту від 5 до 6 вузлів. Відповідно значення швидеісного запасу Z3 приймаємо від 0,25 до 0,3 м.
Приймаємо Z3 =0,3 м.
Визначаємо швидкісний запас Z3 = 0,3 м ; ( таблиця 2.3)
Z0 мах = 1,3м запас на крен, самий максимальний за значенням, із таблиці 2.5.
Z4 - запас на заносимість на каналі ( п. 1.6 Завдання на виконання РГЗ)
Z4 =0,8
Внаслідок виконаних розрахунків одержуємо значення глибини на вході до порту, яка носить назву «ОГОЛОШЕНА».
Нвх в порт = H кан = 12,7+0,889+0,56+0,3+1,3+0,8=16,5м.
Оголошена глибина на каналі Н кан. = 16,5м.
