28.Метод эквивалентных синусоид.
Используется когда в цепи есть безынерционные эл-ты и когда нас не интерисует форма кривых тока.
Смысл метода: несинусоидальные реальные кривые u или i заменяются синусоидами, далее применяется комплексный метод расчёта.
{метод гармонической линеаризации использует только первые гармоники}
Первая модификация используется при расчёте периодических процессов в радиотехнических устройствах, и при расчёте феррорезонансных явл-ний. Вторая модификация – несинусоид кривая заменяется чистой синусоидой, при условии что действующее значение эквивалентной синусоиды = действующему значению несинусоид кривой. I/э/=[1/T*(0T)i²dt]; U/э/=[1/T*(0T)u²dt], где u и i – мгновенные значения реальных не синусоидальных кривых.
Применяется при расчёте цепей с катушками индуктивности, которые содержат ферромагнитный сердечник и при расчёте тр-ров.
29.Потери в ферромагнитном сердечнике при периодическом изменении магнитного потока.
Потери на гистерезис и потери на вихревые токи. Для уменьшения потерь на вихревые токи сердечник набирается из тонких пластин, причём каждая пластина изолируется от другой с помощью лака. Эта изоляция препятствует растеканию вихревого тока. Т.о. уменьшаются потери на вихревые токи.
Во время перемагничивания происходит вращение (перестройка) доменов, они «трутся» друг о друга, т.е. теряется энергия. Эта энергия покрывается источником внешнего магнитного поля. Эта энергия наз-ся энергией потерь на гистерезис.
Фактически потери за один цикл перемагничивания в ед объёма равны площади статической гистерезисной петли.
W/r/=/r/*B/m/^\n\ - универсальная ф-ла энергии потерь на гистерезис. /r/ - хар-ет среду. Если магн поле от 0,1Тл<B<1 Тл, то n=1,6, если свыше 1 Тл, то n=2.
30.Уравнение и схема замещения катушки с ферромагнитным сердечником.
Ф=Ф/о/+Ф//, =/o/+//, //=L//*i, L// - индуктивность рассеяния (const), Ф/o/=[/o/]/w, т.к. рабочий поток нелинейно зависит от тока. Составим ур-ние цепи: u=R*i + L//*di/dt + w*[dФ/o/]/dt., где R – активное сопротивление обмотки.
b/o/, g/o/ - эквивалентные параметры(реактивная и активная проводимости). b/o/=[I/p/]/Uo; g/o/=[I/a/]/Uo=[I*cos/o/*U/o/]/[U/o/²] = [P/Fe/]/[U/o/²].
g/o/ - характеризует мощность потери обусловленную сердечником.
31.Комплексное магнитное сопротивление магнитной цепи.
Чтобы учесть отставание магнитного потока от тока , а следовательно от мдс (i*w) на угол в расчёты вводят понятие комплексного магнитного сопротивления.
z/м/=Z/м/*e^(j)=Rм + jXм.
Ф\.\=i*w/[z/м/]; z/м/=i*w/[Ф\.\] = [H\.\*l]/[B\.\*S] = l/[\.\*S].
\.\ - комплексная магнитная проницаемость учитывает потери в сердечнике.
{Также вводится понятие комплексного эл сопротивления: z/э/=1/[g/o/ - j*b/o/].
z/э/=[U\.\/o/]/I = jw²Ф/[I\.\*w] = [jw²]/[z/м/].}
Xм=[P/Fe/]/Ф² - характеризует потери энергии в сердечнике.
Используя комплексное магнитное сопротивление, /./ мы получаем возможность считать периодические процессы в магнитных цепях с помощью комплексного метода. Но в этом случае Rм, Хм есть нелинейные ф-ции мдс и магн потока.
32.Расчёт переходных процессов в нелинейных цепях графическим методом.
Переходные процессы в нл цепях описываются нл дифф ур-ниями. Для решения этих ур-ний нет регулярных методов. Для каждого ур-ния нужен свой подход. Существуют приближённые аналитические решения, которые носят более нелинейный общий характер.
Графический метод.
] имеется нелинейная катушка с внутренней индуктивностью L и сопротивлением R. Uo=R*i + d/dt (*). {=L*i}. i(t) -?
] сердечник до п.п. был размагничен => будет использовать начальную кривую намагничивания:

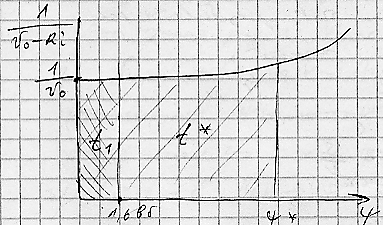

Пологий участок появляется из-за насыщения ферромагнетика в ур-нии (*) разделим переменные и проинтегрируем полученное выражение: (0)d/[Uo-R*i]=(0t)dt. Пользуясь рисунком 1 и задаваясь рядом значений i находим зависимость 1/[Uo-R*i] от потока сцепления .
i,A ; 1/[Uo-R*i] ; ,Вб ; t
Пользуясь значениями 3 и 4-го столбика строим зависимость (t), пользуясь 1 и 4-ым столбиками строим зависимость i(t).
если необходимо резкое нарастание графика (t) лучше использовать нелинейную индуктивность.
33.Расчёт переходных процессов в нелинейных цепях методом последовательных интервалов.
Промежуток времени в течение которого происходит п.п. разбивается на N равных частей.
h=t/k+1/ - t/k/ = S/N, h - шаг сетки.
Все дифференциалы заменяются на конечные разности. Этим методом могут быть решены ур-ния первого порядка.
Уравнение для нелинейной катушки с внутренней индуктивностью L и сопротивлением R записываем в конечных разностях: Uo=R*i + /t.
Для k-того шага это ур-ние выглядит Uo=R*i/k/ + [/k+1/ - /k/]/[t/k+1/ - t/k/];
/k+1/=/k/ + h(Uo – R*i/k/) – расчётная формула.
Решение проводится следующим образом: 1)задаёмся начальными условиями t=t/o/, 2)t/1/=t/o/+h , по расчётной формуле находим потокосцепление /1/, по кривой ВАХ для н.э. соответствующее ему значение тока i/1/. 3)t/2/=t/1/+h, находим /2/, из графика i/2/ и т.д. до времени t/f/.
34.Расчёт переходных процессов в нелинейных цепях методом условной линеаризации цепи.
Применяется когда ур-ние содержит нелинейный член, роль которого несущественна. Поэтому его можно считать линейным.
<) пример подключения катушки на синусоидальное напряжение: d/dt + R*i = Um*sin(t + /U/).
По 2-му з-ну Кирхгофа составим ур-ния для схемы.
1)когда активное сопротивление R мало по сравнению с индуктивным, тогда R*i можно распоряжаться как линейным.
2)когда сопротивление R больше по сравнению с L, то второстепенным членом в ур-нии будет первый член, т.к. отношение активного сопротивления к индуктивному много больше следующей вел-ны R/L>>1/T, T – период колебаний. L=const, т.к. она мала и её влияние не значительно. Получаем линейное д.у. решаем его и получаем зависимость i=f(t).
Этим методом как правило пользуются для прикидочных расчётов.
35.Расчёт переходных процессов в нелинейных цепях методом кусочно-линейной аппроксимации.
Суть метода: нелинейная хар-ка н.э-та заменяется кусочно-ломаной прямой и в пределах каждого плеча этой ломанной задача решается как линейная.
