2.5.3.4 Расчет фундамента по оси л. Определение требуемой ширины ростверка.

b_p =

N_0I = 1,25N – нагрузка на 1м/п по обрезу фундамента стены по оси И для расчета по первой группе предельных состояний.

N_0I =1,25*309,771=387,2 кН

γ_f = 1,1 – коэффициент надежности по нагрузке

d_p =0,5м – глубина заложения ростверка

b_р= 387,2/(706,6-22*0,75*1,1)=0,56м

Однако по ростверку монтируются блоки ФБС 6, поэтому по конструктивным требованиям применим b_р= 0,6м

Предварительный расчет веса ростверка с грунтом по формуле:

N_pg= =1,1*0,6*22*0,75=10,9 кН

Рисунок 36 – К расчету свайного фундамента по оси Л.

Необходимое число свай на погонный метр ростверка определим по формуле:

N=

γ_m = 1 коэффициент, учитывающий внецентренность нагрузки на фундамент

γ_k = 1,4 коэффициент надежности

N=1*1,4*(387,2+10,9)/1090,7=0,51 шт/м.п

Или шаг забивки свай составит:

b = 1/N = 1/0,51= 1,96м ≈ 1,9м

Высоту ростверка принятую для наиболее нагруженного фундамента по оси И из конструктивных характеристик оставляем и для данного фундамента

h_р = 0,4м. Назначаем расстояние между осями свай 1,9 м, ширину ростверка 0,6м. Схема расположения свай в ростверке на рис.37

Рисунок 37. Схема расположения свай в ростверке фундамента ось Л.

Определение фактического веса ростверка и грунта на его уступах:

N_I =

Вес ростверка на м.п.:

N_p = γ_f *V_жб=25*0,6*0,4*1=6,0 кН

γ_f=25 кН/м³ – удельный вес бетона

Вес грунта на уступах:

0, т.к. данный ростверк не имеет уступов

Вес сваи за вычитом заделки в ростверк, равной 100мм:

N_SL=N_S - N_зад

Вес сваи по табл.17[22]:

N_S =25кН

Вес части сваи заделанной в ростверк:

N_зад= V_зад * γ_f =0,1*0,35*0,35*25=0,3кН

N_SL= 25-0,3=24,7кН

Количество свай в фундаменте на 1 м.п.

n=0,51шт

(387,2+1,2*6+1,1*24,7*0,51)/0,51=800,5 кН < F_d/1,4= =1090,7/1,4=779,1 кН

Условие не выполняется, следовательно уменьшим шаг свай в ростверке до 1800мм, тогда количество свай на м.п. ростверка составит:

N=1/1,8м = 0,556шт/м.п.

Проверка:

(387,2+1,2*6+1,1*24,7*0,556)/0,556=734,1 кН < F_d/1,4 =779,1 кН

Проверка условий работы свай показала, что свайный фундамент запроектирован рационально. План фундамента изображен на рисунке 38.

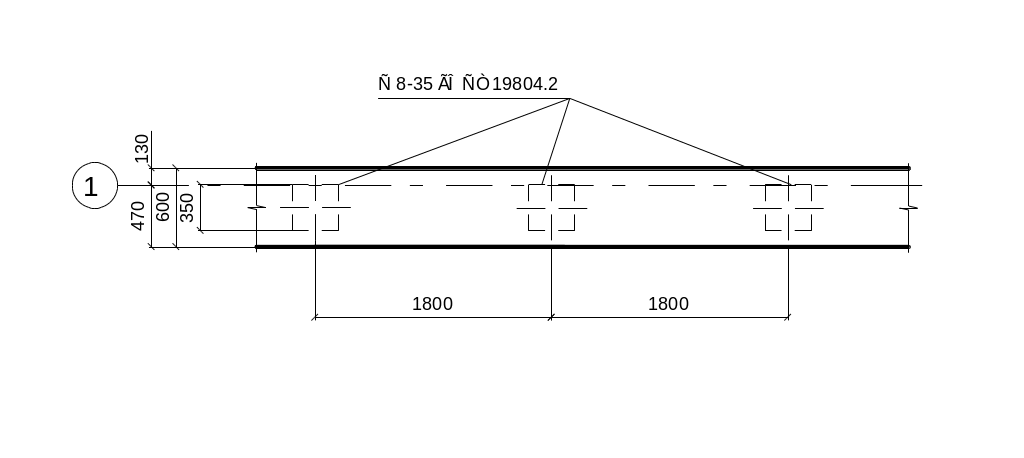

Рисунок 38. Схема расположения свай в ростверке фундамента стены ось Л.

2. Экономический раздел.

3.1. Общая часть.

В данном разделе проекта выполнен выбор конструкции фундамента путем сравнения двух видов фундаментов: мелкого заложения из сборных железобетонных конструкций и свайного фундамента. Расчет конструкций фундаментов для обоих вариантов произведен в разделе 2.4. Объемы работ для фундаментов мелкого заложения рассчитаны в разделе 4 проекта, объемы работ для свайных фундаментов рассчитаны в п.3.2. На основании составленных локальных сметных расчетов №1 и №2 выполнено технико-экономическое обоснование выбранного конструктивного решения фундамента. Разработана локальная смета на «Общестроительные работы» приложение А, локальная смета на наружные сети водоснабжения, водоотведения, теплоснабжения, газоснабжения и электроснабжения, приложение Б. Выполнен сбор затрат по строительству дома в «Объектную смету» и полная сводка затрат, включая затраты на внешние сети, благоустройство и прочие затраты в «Сводный сметный расчет». Определена цена строительства в ценах I квартала 2010г.
