2.3.3. Расчет прочности плиты по сечению, нормальному к продольной оси.
Сечение плиты с овальными пустотами приведено к двутавровому. Расчет продольной арматуры проводится из условия обеспечения прочности таврового сечения, нормального к продольной оси элемента. Овальные отверстия заменены на прямоугольные размерами b’1 h’1 = 0,95b1 0,95h1. Полку в растянутой зоне при расчете прочности сечения в работе не учитывают, поэтому на рис. 4 она показана пунктирными линиями. Толщина полок определена выше: сжатой h’f = 3,8 см; растянутой hf = 3 см; суммарная ширина ребра b = 40,8 см.

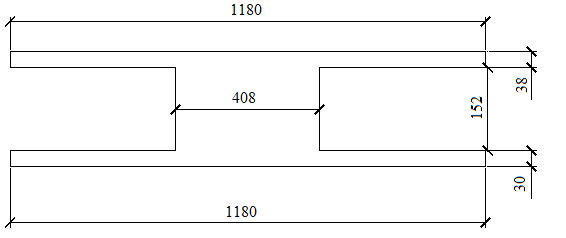

Рисунок 21 - Схема эквивалентного сечения плиты
Так как , то в расчет вводится вся ширина сжатой полки:
.
Расчетная высота сечения h0 = h – aз = 220 – 20 = 200 см. Устанавливаем расчетный случай для таврового сечения по условию, характеризующему расположение нейтральной оси в полке:
;
;
условие удовлетворяется, нейтральная ось проходит в полке. В этом случае справедливы формулы расчета для элементов прямоугольного сечения. При этом ширина сечения принимается равной ширине сжатой полки.
Вычисляем
Граничная высота сжатой зоны:
где σs1 = Rs + 400 - σsp = 1170 + 400 –705,6=864,4МПа
σsp =1400*0,8*0,9*0,7=705,6МПа;
Коэффициент условий работы арматуры учитывающий сопротивление арматуры выше условного предела текучести:
принимаем ,
Принимаем 1.1
Площадь сечения продольной напрягаемой арматуры:
Принимаем 22 Ø5 Вр1400 с =3,934 см2
Процент армирования:
.
Процент армирования не менее минимального значения 0,1%
Для предотвращения возникновения трещин в верхней зоне плиты от предварительного натяжения рабочей арматуры устанавливаем в верхней зоне арматуру 4 Ø5 Вр1400 с =78,5 мм2
2.3.4. Расчет плиты по предельным состояниям второй группы.
Геометрические характеристики приведенного сечения.
;
;
;
площадь приведенного сечения
;
здесь - площадь сечения напрягаемой арматуры,
.
Статический момент относительно нижней грани сечения плиты:
;
.
Центр тяжести приведённого сечения:
;
;
;
Момент инерции приведенного сечения относительно центра тяжести:
;
Момент сопротивления для растянутой зоны сечения:
;
то же, для сжатой зоны сечения
.
Упругопластичный момент сопротивления сечения по растянутой зоне:
;
где - для двутаврового сечения с полкой в сжатой зоне при
2; согласно п. 4, б прилож. VI [1]);
Упругопластичный момент сопротивления сечения по растянутой зоне в стадии изготовления и обжатия элемента
.
2.3.5. Определение потерь предварительного напряжения натяжении арматуры на упоры.
Предварительное напряжение в арматуре без учета потерь принимаем равным:
=0,8Rsn=0.8*1400=1120 МПа
При расчете потерь коэффициент точности натяжения арматуры .
Первые потери:
от релаксации напряжений арматуры
от температурного перепада
от деформации стальной формы
=30 МПа
от деформации анкеров натяжных устройств l=8200
Полные значения первых потерь предварительного напряжения арматуры
МПа
Усилие предварительного обжатия бетона с учетом первых потерь равно: ,
где и - площадь сечения -й группы стержней напрягаемой арматуры в сечении элемента и предварительное напряжение в группе с учетом первых потерь
.
Таким образом, усилие обжатия с учетом потерь равно:
PI = Asp (sp 1) = 0,0003927* (1120 151.49) = 0,32 МН.
а его эксцентриситет равен: е0p = ysp = 112 мм.
Определяем вторые потери:
Потери от усадки бетона определяют по формуле
, =0,0002*200000=40 Мпа
где - деформации усадки бетона, значения которых можно приближенно принимать в зависимости от класса бетона равными: 0,0002 - для бетона классов В35 и ниже;
Потери от ползучести бетона определяют по формуле
,
где - коэффициент ползучести бетона, 2,3
- расстояние между центрами тяжести сечения рассматриваемой группы стержней напрягаемой арматуры и приведенного поперечного сечения элемента = 82 мм
, - площадь приведенного сечения элемента и ее момент инерции относительно центра тяжести приведенного сечения;
- коэффициент армирования, равный , где и - площади поперечного сечения соответственно элемента и рассматриваемой группы стержней напрягаемой арматуры =0,000393/0,2834=0,0014
М=g*l /8=5.69*7,16 /8=36,26 кНм
Напряжение bp на уровне арматуры S (т.е. при y = ysp = 82 мм) равно:
= 2,1 МПа.
Суммарная величина потерь напряжений:
Мпа
МПа
Усилие в напрягаемой арматуре с учетом полных потерь равно:
, = 0,000393* 902.81= 0,35МН.
Эксцентриситет усилия P2 равен: =
Выполняю проверку прочности после снятия опалубки:
где
