Приведение свайного фундамента к условному массивному жесткому фундаменту глубокого заложения.
Свайный фундамент с висячими сваями условно принимаем за массивный жесткий фундамент глубокого заложения, имеющего контур АBCD рисунок 34.
Рисунок 34. Расчетная схема.
Находим средний угол внутреннего трения грунта:
IImt /4= 28,9/4 = 7,24
Определяем размеры подошвы условного фундамента и его площадь: по рисункам 16 и 17:
bусл = 0,35+2htgIImt = 0,35+2*7,9*tg7,24 =2,36 м
Расчет осадки свайного фундамента под стену ось и.
Определение осадки фундамента колонны произведем по методу послойного суммирования грунта по формуле:
,м
где - коэффициент, = 0,8;
zpi - среднее значение вертикального напряжения в i-том слое грунта от давления по подошве фундамента рII , равное полусумме указанных напряжений на верхней zi-1 и нижней zi границах слоя по вертикале, проходящей через центр подошвы фундамента, кПа;
zyi - среднее значение вертикального напряжения в i-том слое грунта от собственного веса грунта, выбранного при отрывке котлована, равное полусумме напряжений на верхней zi-1 и нижней zi границах слоя по вертикале, проходящей через центр подошвы фундамента, кПа;
hi - толщина i-го слоя, м, но не более 0,4b;
Е0i - модуль деформации грунта i-го слоя, кПа.
n – число слоев, на которые разбита сжимаемая зона основания
zpi = α · рII
рII – среднее давление под подошвой фундамента
α – коэффициент для ленточного фундамента, зависящий от относительной глубины его заложения ξ = 2z/b
РII
=
, кН/м2
РII =372,422/2,36+20*8,65=330,8 кПа
zyi = α · zg0
zg0 – вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента, определяемый по формуле:
zg0 = II dn
II
– средний
удельный вес грунта, расположенного
выше подошвы фундамента с учетом
взвешивающего действия воды по формуле:
=
16,3 кН/м3
II4
=
кН/м3
II5
=
кН/м3
dn = 8,4м - глубина заложения фундамента от уровня пола подвала
zg0 = 16,3*8,4=136,9 кПа
Вертикальное напряжение от собственного веса грунта zg на границе слоя, расположенного на глубине z от подошвы фундамента определяется по формуле:
zg = II dn+∑γIIi·hi
γIIi и hi – удельный вес и толщина i-ого слоя грунта.
hi = 0,4bус = 0,4*2,36 = 0,944м. Разбивка грунта под подошвой фундамента приведена на рисунке 35

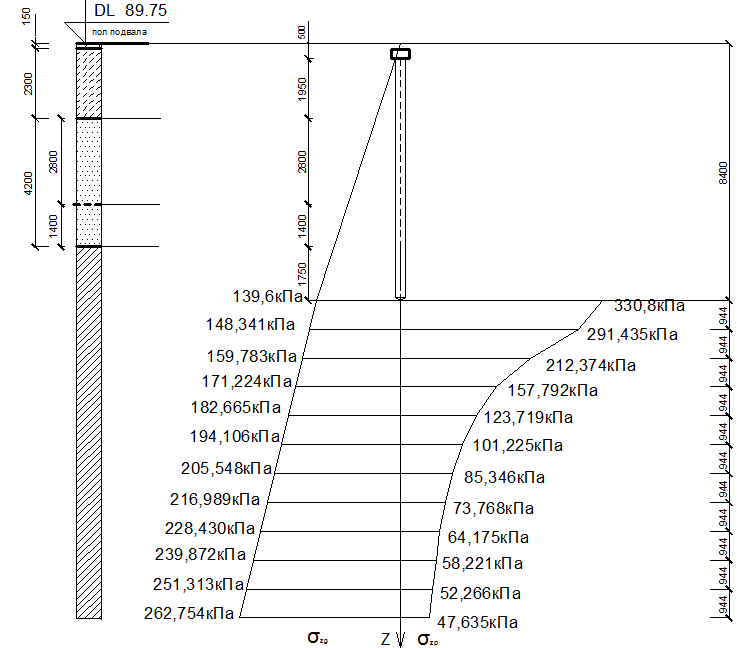

Рисунок
35. Расчетная схема к определению осадки
свайного
фундамента ось И
При вычислении осадки методом послойного суммирования на разных глубинах определяют напряжения от собственного веса грунта и вертикальные дополнительные напряжения по формулам:
кН
кПа
кПа
По полученным значениям строятся эпюры давлений до нижней границы сжимаемой толщи (рис.35) расположение которой определяется условием:
zpi 0,2zgi
Результаты сводим в таблицу 19.
Таблица 19. Расчет осадки свайного фундамента ось И
точка |
hi |
zi |
i 2zi/b |
i |
рII |
zp |
zpi |
zg0 |
zy |
zyi |
zpi-zyi |
Ei МПа |
(zpi-zyi)hi Ei , мм |
zg |
zgi |
0.2*zgi |
0
|
0
|
0
|
0
|
1
|
330,8 |
330,800
|
хххххххх |
136,9 |
136,90 |
ххххх |
ххххх |
хх |
хххххххххх |
136,9 |
ххххххх |
хххххх |
311,118
|
128,755 |
182,363 |
28 |
0 |
142,624 |
28,525 |
||||||||||
1 |
0,944
|
0,944 |
0,8 |
0,881 |
291,435
|
136,9 |
120,61 |
148,341 |
||||||||
251,905 |
104,250 |
147,655 |
28 |
5,0 |
154,047 |
30,809 |
||||||||||
2 |
0,944 |
1,888 |
1,6 |
0,642 |
212,374 |
136,9 |
87,890 |
159,783 |
||||||||
185,083 |
76,596 |
108,487 |
28 |
3,7 |
165,489 |
33,089 |
||||||||||
3 |
0,944 |
2,832 |
2,4 |
0,477 |
157,792 |
136,9 |
65,301 |
171,224 |
||||||||
140,856 |
57,251 |
83,605 |
28 |
2,8 |
176,945 |
35,389 |
||||||||||
4 |
0,944 |
3,776 |
3,2 |
0,374 |
123,719 |
136,9 |
51,201 |
182,665 |
||||||||
112,472 |
46,546 |
65,926 |
28 |
2,2 |
188,386 |
37,677 |
||||||||||
5 |
0,944 |
4,720 |
4,0 |
0,306 |
101,225 |
136,9 |
41,891 |
194,106 |
||||||||
93,286 |
38,606 |
54,680 |
28 |
1,8 |
199,827 |
39,965 |
||||||||||
6 |
0,944 |
5,664 |
4,8 |
0,258 |
85,346 |
136,9 |
35,320 |
205,548 |
||||||||
79,557 |
32,925 |
46,632 |
28 |
1,6 |
211,269 |
42,254 |
||||||||||
7 |
0,944 |
6,608 |
5,6 |
0,223 |
73,768 |
136,9 |
30,529 |
216,989 |
||||||||
68,972 |
28,529 |
40,443 |
28 |
1,4 |
222,710 |
44,542 |
||||||||||
8 |
0,944 |
7,552 |
6,4 |
0,194 |
64,175 |
136,9 |
26,559 |
228,430 |
||||||||
61,198 |
25,312 |
35,886 |
28 |
1,2 |
234,151 |
46,830 |
||||||||||
9 |
0,944 |
8,496 |
7,2 |
0,176 |
58,221 |
136,9 |
24,094 |
239,872 |
||||||||
55,224 |
22,862 |
32,362 |
28 |
1,1 |
245,593 |
49,119 |
||||||||||
10 |
0,944 |
9,440 |
8,0 |
0,158 |
52,266 |
136,9 |
21,630 |
251,313 |
||||||||
49,931 |
20,672 |
29,259 |
28 |
1,0 |
257,034 |
51,407 |
||||||||||
11 |
0,944 |
10,384 |
8,8 |
0,144 |
47,635 |
136,9 |
19,714 |
262,754 |
||||||||
Итого осадка фундамента |
21,8мм |
|
Предельная величина осадки фундамента для многоэтажных бескаркасных зданий с несущими стенами из кирпичной кладки , [15], прил.Е
- условие выполняется.
