УДК 621.879.064

КОВШ ГИДРАВЛИЧЕСКОГО ЭКСКАВАТОРА НОВОЙ КОНСТРУКЦИИ

Представлен пр нц п работы новой конструкции ковша. Рассмотрены основные элементы ковша и их составляющ е. Оп сано за счет чего достигается повышение производительности экскаватора с рабоч м о орудован ем новой конструкции.

Ключевые слова: экскаватор, ковш, копание, конструкция, производительность.

BUCKET HYDRAULIC EXCAVATOR OF NEW CONSTRUCTION

G.G. Buryi, candidate of technical sciences, associate professor of the department

«Automobiles construction materials and technologies»

Federal State Budget Educational Institution of Higher Education «The Siberian State Automobile and Highway University», Omsk, Russia

Annotation. The article presents the relevance of the topic of improving the performance of single-bucket hydraulic excavators. Presents ways to improve the performance of single-bucket hydraulic excavators. The design of the bucket is described that allows to increase the productivity of single-bucket hydraulic excavators. The principle of operation of the new bucket design is presented. The main elements of the bucket and their components are considered. Described by what is achieved by improving the performance of the excavator with the working equipment of the new design.

Keywords: excavator, bucket, digging, construction, performance.

Введение

На сегодняшний день развитие экономики невозможно представить без дорог, зданий, мостов и других инженерных сооружений. Строительство неразрывно связано с дорожно-строительной техникой осуществляющей операции копания, уплотнения, перемещения выравнивания строительных материалов. Наиболее распространенной операцией является копание, осуществляемое в основном одноковшовыми гидравлическими экскаваторами. Повышение производительности данных машин возможно путем увеличения вместимости ковша или количества циклов в единицу времени без удорожания техники. Существующие конструкции ковшей одноковшовых гидравлических экскаваторов представлены на рисунке 1 [3,4,5,6].

Основная часть

В патентах на изобретение РФ [1] и [2] представлены конструкции грузозахватных органов увеличенного объема без изменения элементов привода. Автором предложена конструкция ковша одноковшового экскаватора [2] позволяющая повысить производительность экскаваторов, под названием «Ковш экскаватора сферический» (рисунок 2).

42

Направление 1.Транспортноеистроительноемашиностроение

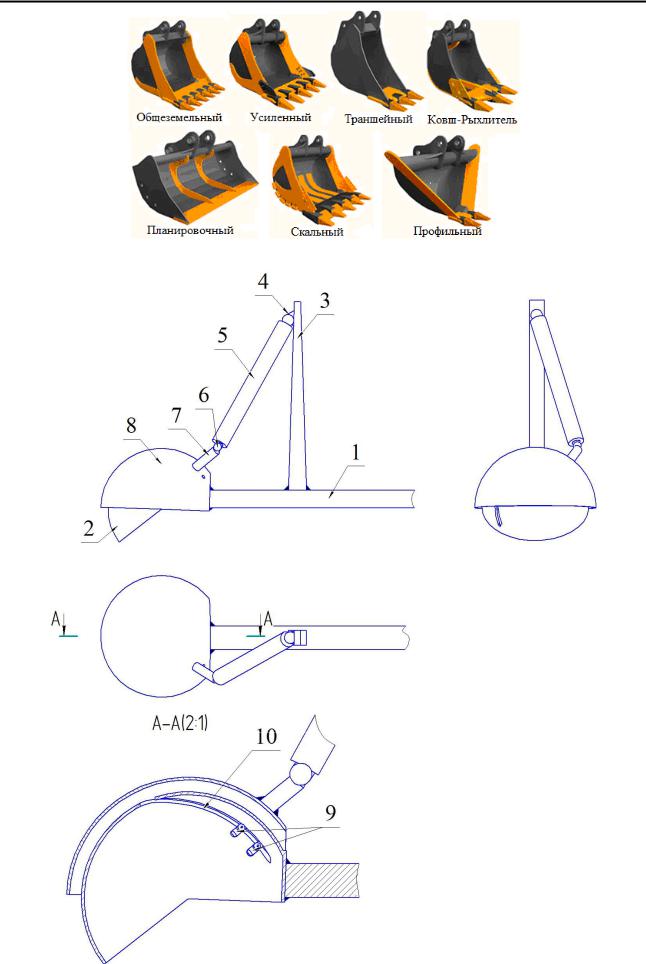

СибАДИР сунок 1 – Ковши одноковшовых гидравлических экскаваторов

Рисунок 2 – Ковш экскаватора сферический

43

ФУНДАМЕНТАЛЬНЫЕ ИПРИКЛАДНЫЕИССЛЕДОВАНИЯМОЛОДЫХУЧЕНЫХ

Сборник материаловIII Международной научно-практической конференции

В конструкции, представленной на рисунке 2, присутствуют следующие элементы: рукоять 1, несущая конструкция 2, кронштейн 3, шаровые шарниры 4 и 6, гидроцилиндр 5, рычаг 7, челюсть 8, пальцы 9, пазы 10.

Работает ковш следующим образом: машинист поворачивает рукоять 1 и опускает открытый ковш на зачерпываемый материал. При этом гидроцилиндр 5 задвинут. Далее выдвигается шток гидроцилиндра 5. Гидроцилиндр 5 при этом поворачивается, так как соединен с кронштейном 3 через шаровой шарнир 4. Гидроцилиндр 5 через шток передает усилие на закрепленный на нем шаровой шарнир 6. Шаровой шарнир 6 также закреплен на рычаге 7, таким образом усилие передается на рычаг 7. Рычаг 7 закреплен на челюсти 8, таким образом усилие передается и на челюсть 8. Для

перемещения челюсти 8 по нужной траектории на ней закреплены пальцы 9, которые перемещаются СибАДИпо пазам 10 в несущей конструкции 2. Таким образом, челюсть ковша имея сечение в форме окружности, поворачивающейся вокруг своей оси воспринимает меньшие значения сил

сопротивлен я копан ю. Открыт е ковша происходит в обратной последовательности.

Также следует более подробно рассмотреть отдельные конструктивные элементы данного ковша. Несущая конструкц я 2 ковша представлена на рисунке 3. Челюсть ковша 8 представлена на рисунке 4. Палец 9 представлен на р сунке 5.

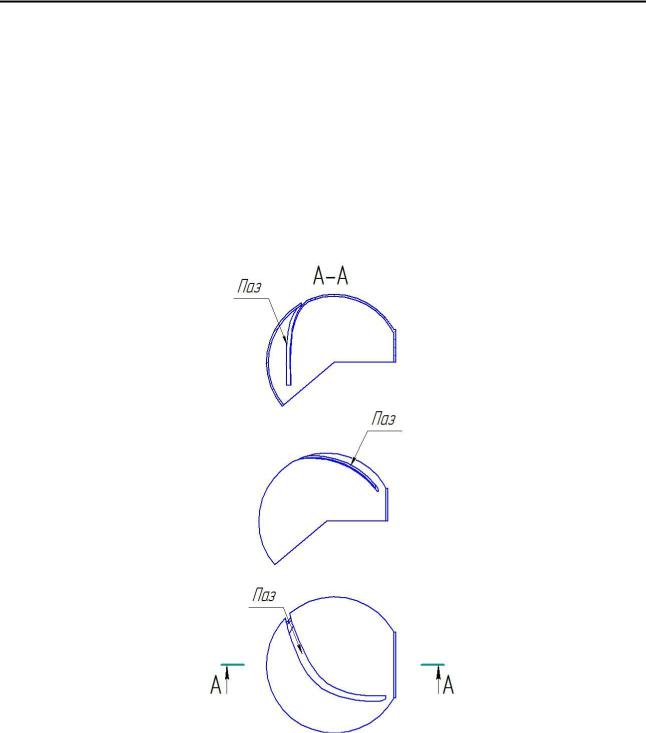

Рисунок 3 – Несущая конструкция «Ковш экскаватора сферический»

44

Направление 1.Транспортноеистроительноемашиностроение

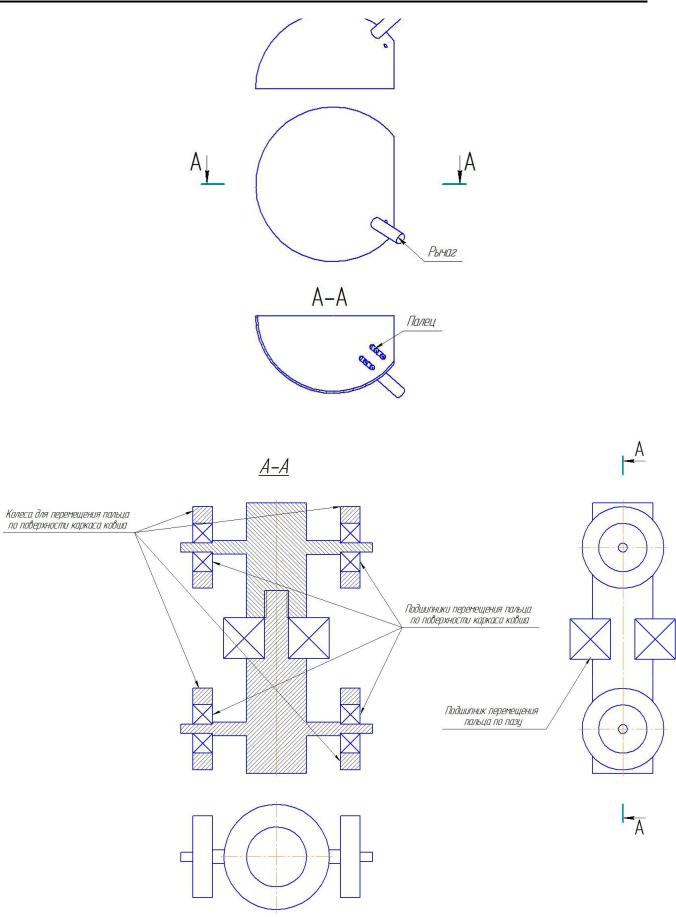

СибАДИР сунок 4 – Челюсть «Ковш экскаватора сферический»

Рисунок 5 – Палец «Ковш экскаватора сферический»

45

ФУНДАМЕНТАЛЬНЫЕ ИПРИКЛАДНЫЕИССЛЕДОВАНИЯМОЛОДЫХУЧЕНЫХ

Сборник материаловIII Международной научно-практической конференции

Заключение

Представленная выше конструкция рабочего оборудования позволяет снизить давления сил сопротивления копанию. Это позволит при прежних характеристиках гидропривода устанавливать на экскаватор ковши большей вместимости. Следовательно, будет увеличен объем зачерпываемого материала, что позволит увеличить производительность одноковшовых гидравлических экскаваторов.

Библиографический список

1. Патент 2469947 РФ, МПК В66С 3/16. Грейфер сферический / Бурый Г.Г.; заявитель и патентообладатель Федеральное государственное бюджетное образовательное учреждение высшего профессионального
