2.9. Крыша
Крыша – часть здания, ограждающая его сверху от наружной среды. Крыши обеспечивают восприятие нагрузок, защиту от атмосферных осадков, необходимую теплозащиту и являются архитектур-
ным элементом здания. |
|
СибАДИ |
|
Крыши бывают скатные и плоские. Скатные крыши состоят из |
|
несущ х элементов (стропильная система) и кровли (рубероид, ши- |
|
фер, череп ца |
др.). |
Формы чердачных скатных крыш определяются очертаниями |
|
здания в плане |
стремлением к архитектурной выразительности. |
Крыши могут быть односкатными, двускатными (наиболее часто применяемые), четырехскатными (шатровыми, вальмовыми, полувальмовыми) многоскатными. Основные формы чердачных скатных крыш см. на с. 91 ра оты [26]. Для освещения и вентиляции чердачного пространства на крыше должны быть предусмотрены слуховые окна, расположенные на расстоянии 1 – 1,2 м от верха утеплителя чердачного перекрытия.
Все элементы крыши о означены на рис. 2.18 а, б.
Несущие конструкции крыши состоят из стропил, выполненных из бревен, брусьев или досок. Вы ор схемы стропил крыши производится в зависимости от ширины здания и характера расположения внутренних стен (опор) в соответствии с планом кровли.
Основные элементы стропильной системы крыши: лежень, мау-
эрлат, стойка, коньковый прогон, стропильная нога, подкос, схватка.
Конструкция стропил зависит от формы крыши, наличия и расположения внутренних опор, величины перекрываемого пролета и расположения чердачного перекрытия.
В большинстве гражданских зданий имеются внутренние опоры, расположенные через 4 – 7 м, на которые опирается чердачное перекрытие. В этих случаях, как правило, применяются наиболее простые, так называемые наслонные стропила, элементы которых работают как балки. Если промежуточных опор в здании нет, то применяются висячие стропила, представляющие собой простейший вид стропильной фермы, где наклонные стропильные ноги передают распор на горизонтальную затяжку.
35
а
СибАДИв

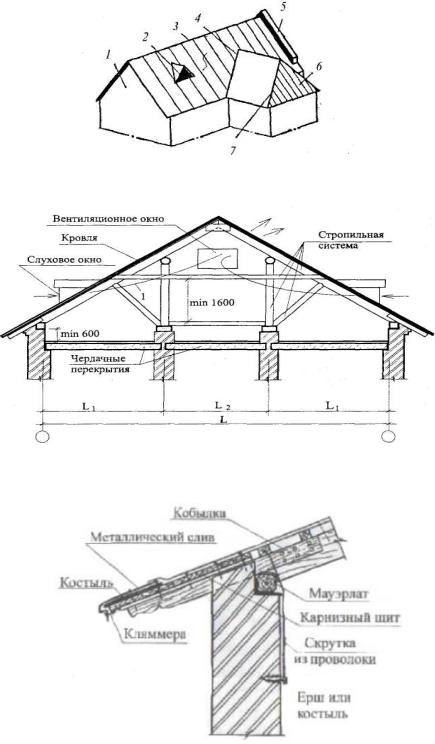

Рис. 2.18. Элементы двускатных крыш малоэтажных зданий и зданий средней этажности:
а –общий вид; 1 – фронтон; 2 – слуховое окно; 3 – конек; 4 – ендова; 5 – щипец; 6 – вальма;
7 – ребро; б – поперечное сечение; в – карнизный узел
36
Наслонные стропила выполняются в большинстве случаев из дерева, их основной элемент – стропильные ноги, укладываемые вдоль ската и поддерживающие обрешетку. Нижние концы стропильных ног опираются на наружные стены через укладываемый по стене продольный брус, называемый мауэрлатом. Верхние концы стропильных ног поддерживаются системой стоек и подкосов, передающих нагрузку на внутренние стены и столбы. Подкосы и стойки, кроме того, должны обеспечивать жесткость всей крыши. Расстояние между строп льными ногами назначается от 1,2 до 2,0 м соответственно пр меняемым т пам обрешетки. Чтобы избежать большого
СибАДИподкосами стойками. Такое решение неизбежно, если здание не имеет внутренн х стен, стол ы же расставлены редко. Прогоны могут быть расположены ли только под коньком крыши, или сбоку под стропильными ногами ( оковые прогоны).
числа подкосов стоек, часто стропильные ноги опирают на продольные балки – прогоны, которые через 3,0 – 4,5 м поддерживаются
Для уменьшен я ра очего пролета стропильных ног ставятся подкосы, воспр н мающие сжимающие усилия. Иногда подкосы ставят для увеличения жесткости всей системы стропил, в этом случае их называют подкосами жесткости.
Для восприятия распора, возникающего в некоторых конструкциях наслонных стропил, ставятся ригели (повышенные затяжки). Ригели ставятся также для увеличения жесткости всей системы стропил, в этом случае их называют ригелями жесткости.
Стропильные ноги опираются на мауэрлат, распределяющий сосредоточенную нагрузку от стропил равномерно вдоль всей наружной стены. В каменных зданиях при частой расстановке стропил, а при стенах из малопрочных материалов независимо от расстояния между стропильными ногами мауэрлаты укладываются по всему периметру наружных стен. В местах примыкания к кирпичной кладке мауэрлат с двух сторон опиливается. Все места соприкасания мауэрлата с кладкой следует антисептировать, а между кладкой мауэрлатом прокладывать изоляционную бумагу или толь.
Чтобы мауэрлаты и концы стропильных ног были доступны для осмотра, нижняя поверхность мауэрлата должна отстоять от верха чердачного перекрытия не менее чем на 35 – 50 см. В пролете между наружными стенами стропильные ноги опираются на один или несколько продольных прогонов, которые являются основными продольными элементами наслонных стропил.
37
Сечение элементов стропил принимается конструктивно, по аналогии с типовыми деталями и данными учебников. На рис. 2.19 – 2.20 представлены стропильные конструкции малоэтажных зданий.
Водоотвод с кровли может быть неорганизованный или организованный. При организованном водостоке количество водосточных труб принимают из расчета 1 – 1,5 см2 сечения трубы на 1 м2 кровли.
Оптимальное расстояние между водосточными трубами – 15 – 20 м. СибАДИВынос карниза кровли при неорганизованном водостоке должен быть
не менее 500 мм, при организованном – не менее 300 мм.
Выбор уклона крыши зависит от климатических условий и материала кровли [22, с. 108]. Уклон крыши принимается в зависимости от
материала кровли района строительства. Минимальные уклоны
стальных кровель – 14°, черепичных – 27°, из волнистых асбестоцементных л стов – 18°. В районах с большим снеговым покровом следует пр н мать уклоны кровель олее 30°.
Уклон кровли на чертежах о означают отношением сторон (высоты к дл не в целых числах 1/4, 1/10), десятичной дробью отношения эт х сторон (0.25, 0.1) ли о процентным соотношением этих сто-
рон (25%, 10%).
На плане стропил показывают мауэрлаты, стропильные ноги, диагональные (накосные) ре ра, прогоны, ригели, кобылки, слуховые окна. Если накосные ре ра имеют пролет более 6 м, то для их опирания применяют шпренгели, которые тоже показывают на плане.
Стропильные ноги (их ширина 100 – 180 мм, высота 150–200 мм) располагают вдоль ската крыши с шагом 0,8 – 2 м, в нижней части их опирают на мауэрлаты, в верхней – на коньковый или подстропильный прогоны, уложенные по ряду стоек. Мауэрлаты сечением 150х150 мм укладывают на верхнюю часть стен на высоте 600 мм от чердачного перекрытия. Стойки и подкосы имеют размеры сечений 140–180 мм. Схватки выполняют из досок толщиной 50–60 мм. Стойки устанавливают с шагом 3 – 6 м. Устойчивость
стропил обеспечивают подкосы. Стойки подкосы устанавливают на опорные элементы: брус – лежень, уложенный по верху внутренней стены или небольшие брусья длиной 700 – 1000 мм, укладываемые на внутренние колонны или опоры. Для удобства организации свеса кровли в нижней части стропильных ног прибивают кобылку из досок толщиной 50 – 60 мм. По стропилам и кобылкам укладывают обрешетку, по ней устаивают кровлю.
38
|
а |
|
|
б |
|
|
|
||
|
|
|
|
|
СибАДИвг

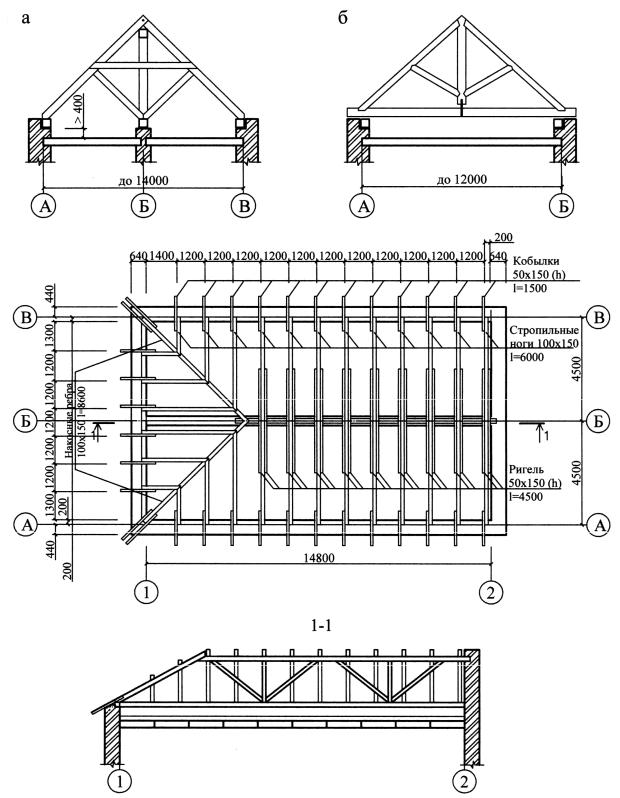

Рис. 2.19. Стропильные конструкции малоэтажных зданий:
а – наслонные стропила (поперечный разрез); б – висячие стропила; в – план стропил; г – продольный разрез по наслонным стропилам
39
а
СибАДИг в

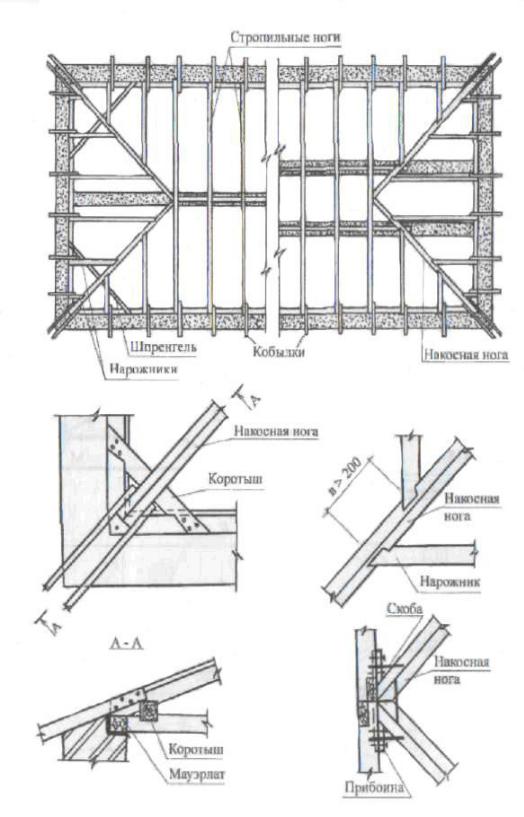

Рис. 2.20. План стропил (а) четырехскатной крыши с узлами (б,в,г) и сечением (А-А)
40
|
|
|
|
б |
|
|
|
а |
|
|
|
||
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

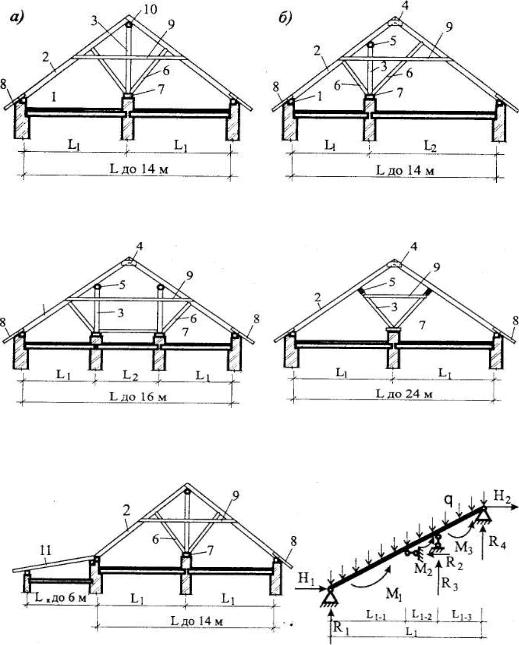

СибАДИРис.вд2.21. Схемы несущих конструкцийг двускатныхе деревянных крыш с наслонными стропилами: – здания с двумя одинаковыми пролетами
от 3 до 7 м; – здания с двумя неодинаковыми пролетами; в – здания с тремя пролетами; г – здания с двумя одинаковымиа пролетами 6–8 м; д – здания с двумя одинаковыми пролетами и пристроенной верандой; е – расчетная схема стропильной ноги; 1 – мауэрлат; 2 – стропильная нога; 3 – стойка; 4 – накладка; 5 – подстропильный прогон; 6 – подкос; 7 – опорный элемент; 8 – кобылка;
9 – схватка; 10 – коньковый прогон; 11 – стропильная нога крышиверанды
41
Основание под стальную кровлю – обрешетка из брусков 50х50 мм или досок на расстоянии 240 – 270 мм друг от друга. Для свеса карниза делают сплошную обрешеткуиз досок толщиной 50 мм.
Обрешетка под волнистые асбестоцементные листы – разреженный настил из брусков 50х50 мм или досок 50х120 мм с интервалом 350 мм. Для свеса карниза делают сплошную обрешетку из
досок толщиной 50 мм.
СибАДИрис. 2.19, 2.20, 2.21.
Обрешетка под металлочерепицу – из антисептированных досок сечением 32х100 мм с расстоянием по осям 350 или 400 мм. Выходящая на карн з доска должна быть на 10 – 15 мм толще других.
Под кровлю |
з гибкой черепицы устраивается сплошная |
обрешетка з досок ли фанеры, а при уклонах более 18° настилается |
|
слой руберо да. |
|
Конструкц |
наслонных стропил и их элементы показаны на |
Кровля. Основное назначение кровли – изоляция чердачного помещен я ли мансардного этажа от атмосферных осадков и ветра. Для устройства кровли применяют различные материалы, такие как:
металл ческая кровля, которая выполняется из оцинкованных или черных листов кровельной стали стандартных размеров: шириной 510 – 710 мм, длиной 710 – 3000 мм, толщиной от 0,25 до 2 мм. Листы соединяют между со ой с помощью фальцев, которые бывают двух типов – стоячие и лежачие. Стоячие располагают вдоль скатов крыши, лежачие – поперек и в ендовах. Лежачие фальцы загибают в направлении стока воды, при небольших уклонах и в ендовах их делают для надежности двойными. Листы кровельной стали с заранее отогнутыми краями (т.н. картины) укладывают на обрешетку крыши следующим образом. На расстоянии, равном длине картины, укладывают доски 50х200 мм, на которых картины скрепляют с помощью лежачего фальца. Между досками устанавливают обрешетку из брусков с шагом 250 – 300 мм. В ендовах у карнизного свеса на всей его длине обрешетку выполняют из досок без зазоров. Это делается для предотвращения срыва кровли ветром (на карнизном свесе) и для тщательной заделки кровли в ендовах. Точно так же выполняют обрешетки при многих других видах кровель. Кровлю крепят к обрешетке кляммерами. Это узкая полоска кровельной стали, один конец которой прибивается под кровлей к обрешетке, другой запускается в стоячий фальц. Таким образом, никаких отверстий для крепежных изделий в листах кровли не делается. Для образования и закрепления свеса
42
кровли к обрешетке через 700 мм прибивается Т-образный костыль из полосовой стали. Он имеет вынос на 100 мм от обрешетки, под которой подгибают кровельную сталь с образованием капельника. Удобство использования кровельной стали в том, что ей можно придать разные формы, что она имеет небольшую массу и в том, что обеспечивает надежную гидроизоляцию даже при уклонах 12 – 15%. Не слу-
чайно при многих других видах кровли ответственные места (ендовы и т.п.) выполняют из кровельной стали;
СибАДИиз досок толщиной 25 мм. Рядовые плитки имеют размеры 400 400 мм 300 300 мм. Кроме того, применяют одновременно
кровля з асбестоцементных волнистых листов. Листы быва-
ют нескольк х т пов, отличающихся размерами: обыкновенного профиля (высота волны 30 мм, толщина 5,5 мм, длина 1200 мм, ширина 686 мм), ус ленного (соответственно 50, 8, 2800 и 1000 мм),
среднего ун ф ц рованного профилей (соответственно 45 – 54,
6 – 7,5, дл на 1750, 2000 и 2500 мм, ширина 980, 1125, 1300 мм). В
малоэтажном стро тельстве в основном применяют листы обыкно-
венного, среднего |
унифицированного профилей. Усиленный про- |
|
филь также зредка пр |
меняется в случаях устройства железобетон- |
|
ных строп л при |
ольшом шаге о решетки (до 1360 мм). Листы укла- |
|
дывают по обрешетке |
з русков 50х50 мм (с шагом 370 – 525 мм и |
|
более) с напусками: внахлестку поперек ската на 0,5 волны и вдоль |
||
ската. Величина нахлестки вдоль ската зависит от кулона кровли: при |
уклоне 33% – не менее 100 – 120 мм, при меньшем уклоне – не менее 200 мм. Крепление плит осуществляется оцинкованными шурупами или гвоздями с антикоррозийной шляпкой через отверстия, рассверленные в гребне волны. Под шляпкой эластичные шайбы из резины и рубероида предохраняют кровлю от протечек. Конек покрывают специальными фасонными элементами и досками;
кровля из плоских асбестоцементных листов, которую устраи-
вают по сплошной или разреженной (с зазором 10 – 20 мм) обрешетке
краевые, фризовые и коньковые плитки. Плитки крепят к настилу гвоздями, а между собой – с помощью специальных противоветренных кнопок и скоб;
черепичные кровли, которые наиболее долговечны. Область применения этих кровель ограничена допустимым уклоном – не менее 30 – 45° в зависимости от вида черепицы. Обрешетку выполняют из брусков сечением 50 50 мм или 50 60 мм с шагом, соответствующим размеручерепицы, с учетом ее напуска (330, 260 мм и т.п.);
