В двухэтажных квартирах или домах санузлы необходимо располагать друг над другом с целью уменьшения сантехнических коммуникаций. Кроме того, вход в помещение, оборудованное унитазом, непосредственно из кухни и жилых помещений нежелателен.

анузлы желательно размещать у внутренней несущей стены (т.к. в ней размещается вентиляционный канал).

СибАДИВнутриквартирные коридоры должны быть шириной не менее 0,85 м в соответств с п. 4.3 работы [1].

Пом мо основного входа в здание желательно предусмотреть еще од н выход на пр усадебный участок. Из общей комнаты может быть предусмотрен летний выход в сад через двери балконного типа, а из кухни может ыть организован круглогодичный доступ на приусадебный участок через там ур.

В процессе проект рования жилого дома необходимо решать вопрос естественного освещения жилых комнат. Естественное освещение должны меть ж лые комнаты, кухни, лестницы. Естественное освещен е следует пр нимать согласно требованиям, изложенным в работе [7]. При этом отношение площади световых проемов всех жилых комнат и кухонь квартир к площади пола этих помещений, как правило, не должно превышать 1:5,5. Минимальное отношение должно быть не менее 1:8 для мансардных этажей, при применении мансардных окон допускается принимать отношение 1:10.

1.3. Эргономика

Эргономика (от др.- греч. ἔργον – работа и νόμος – закон) – соответствие труда физиологическим и психическим возможностям человека, обеспечение наиболее эффективной работы, не создающей угрозы для здоровья человека выполняемой при минимальных затратах биологических ресурсов. Эргономика изучает взаимодействие человека с элементами его окружения. Подразумевается, что мы должны находиться в комфортном пространстве, предметы которого расположены на удобном расстоянии и высоте, детали тщательно продуманы и подобраны так, чтобы не причинять неудобства.

Таким образом, можно вывести принципы эргономики: безопасность, комфорт, простота в использовании и доступность, эффективность, эстетика.

Говоря об эргономике, мы говорим о свободе передвижений: широкие проходы (не менее 70 см, иногда 1м шириной), громоздкая ме-

9

бель в наименее проходимых зонах, больше прямых путей, свободный проход к двери и окну, меньше острых углов.

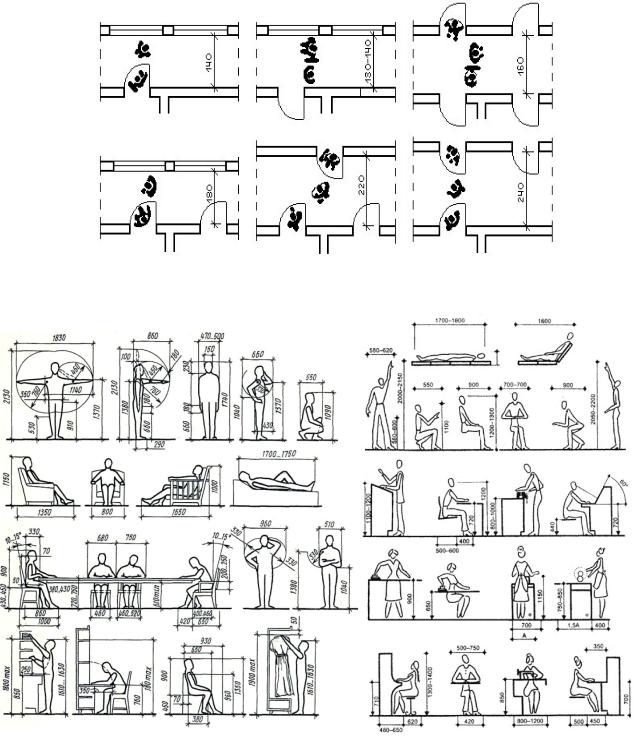

На рис. 1.3 представлена минимальная ширина коридоров при различных условиях эксплуатации. На рис. 1.4 и 1.5 представлены антропометрические эскизы, необходимые для определения зон кварти-

СибАДИры, габаритов мебели оборудования.

Рис. 1.3. Минимальная ширина коридоров при различных условиях

Рис. 1.4. Антропометрические показатели

10

а

СибАДИв

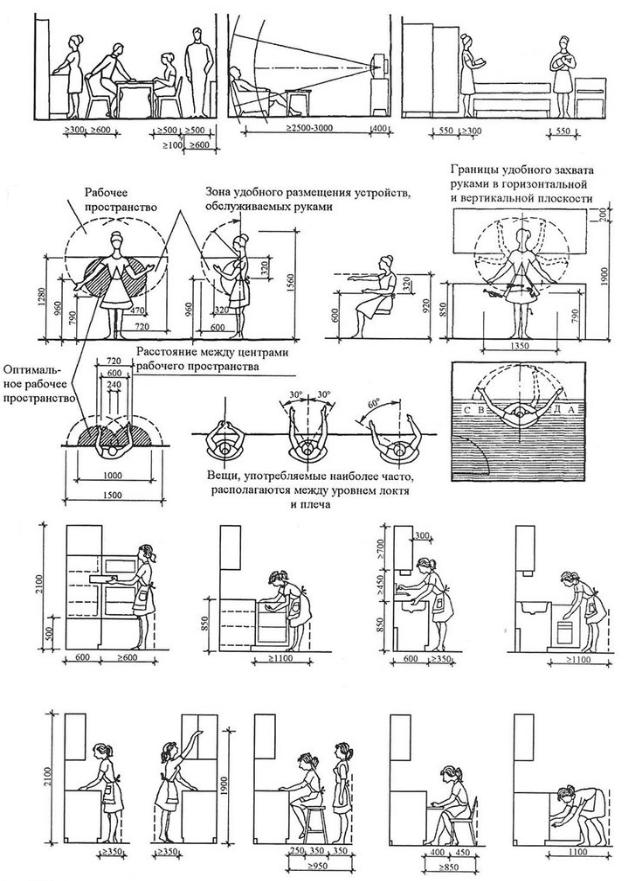

Рис. 1.5. Антропометрические эскизы: а – для определения габаритов зон квартиры (обеденной, отдыха, спальни); б, в – для определения габаритов мебели и оборудования (по Е.С. Раевой)

11

Проектирование здания необходимо начинать с изучения задания, учебно-методического пособия и рекомендуемой литературы. Работа над литературой должна сопровождаться зарисовками и фиксацией необходимых сведений. Далее разрабатываются эскизы чертежей здания. Эскизы выполняются на листах бумаги или миллимет-

2. КОНСТРУКТИВНОЕ РЕШЕНИЕ З АНИЯ

2.1. Выбор конструктивной схемы здания

Малоэтажные здания проектируются чаще всего по бескаркасной конструктивной схеме, т. е. основными несущими конструкциями здания являются капитальные стены. Стены в зависимости от воспринимаемой нагрузки могут быть несущими, самонесущими или ненесущими (рис. 2.1).

Несущие стены воспринимают нагрузки от собственного веса, ветра, перекрытий покрытий и передают их на фундамент.

Самонесущие стены воспринимают нагрузки от собственного веса стен всех этажей здания и ветра и передают его на фундамент.

Навесные стены опираются на горизонтальные элементы каркаса на каждом этаже здания, нагружены только собственным весом и ветровой нагрузкой в пределах этажа.

12

В зависимости от расположения в плане несущих и самонесущих стен в бескаркасных зданиях различают три основные конструктив-

ные схемы:

с продольными несущими стенами;с поперечными несущими стенами;

СибАДИс продольными и поперечными несущими стенами.

Виды основных конструктивных схем бескаркасных зданий приведены на р с. 2.2.

2.2. Пр вязка конструктивных элементов здания к разбивочным осям

Расположен е несущих самонесущих стен в плане здания отмечается коорд нац онными осями. Именно эти оси фиксируются на строительной площадке при раз ивке здания, поэтому их называют еще разб вочными.

В соответств с принятой в строительстве Единой модульной системой (ЕМС) все расстояния между разбивочными осями должны быть кратны основному строительному модулю М = 100 мм или укрупненному модулю ЗМ = 300 мм. Это делается в целях унификации, т. е. уменьшения количества типоразмеров строительных конструкций.

Расположение конструктивных элементов здания по отношению к разбивочным осям называется привязкой. Разбивочные оси всегда совпадают с гранями конструкций перекрытия, т. е. привязка стен к осям показывает величину опирания плит перекрытия на стены.

Правила привязки капитальных стен (см. рис. 2.1):

1) привязка самонесущих стен «нулевая», т. е. разбивочная ось совпадает с внутренней гранью стены;

2) внутренние несущие стены имеют осевую привязку, т. е. геометрическая ось стены совпадает с разбивочной осью;

3) привязка наружных несущих стен от внутренней грани стены до оси выполняется не менее половины толщины внутренних несущих стен. Унифицированные размеры привязок для кирпичных стен – 200 мм, крупнопанельных – 100 мм, деревянных – 50 мм.

Расстояние между разбивочными осями несущих стен называется пролетом, размер которого определяется длиной плит перекрытий и назначается от 2,4 до 6,3 м с градацией 300 мм.
