2.5. Перемычки

Перемычкой называется конструкция, перекрывающая проем в стене сверху и поддерживающая вышележащую кладку. В практике строительства наиболее часто используется вариант сборных железобетонных брусковых перемычек по серии 1.038-1 ГОСТ 948 – 84, но-

Сименклатуру которыхбАДсм. в табл. П. 2.2: И - несущ х – бруски размером 120 220 мм предназначены для

восприят я нагрузки от собственного веса, вышележащей кладки и плит перекрыт я. М н мальная длина опирания на стены – 250 мм;

- ненесущ х – бруски размером 120 140 мм, которые предназначены для воспр ят я нагрузки от собственного веса вышележащей кладки. М н мальная длина опирания на стены – 125 мм.

Для наружных стен, выполненных:

- колодцевой кладкой из о ыкновенного глиняного кирпича на цементно-песчаном растворе;

- кладкой з о ыкновенногоглиняногокирпича на гибкихсвязях; - облегченной кладкой с армированным керамзитобетонными

элементами, конструкция перемычек представлена в данном учебно-методическом

пособии (см. прил. 1 «Ведомость перемычек»). Нередко с целью улучшения эстетических качеств кладки железобетонный брусок перемычки на наружной версте заменяют на прокатный металл.

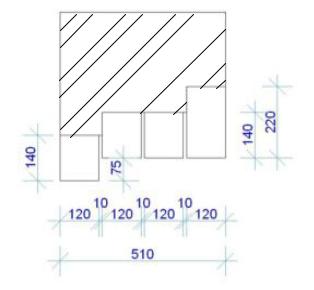

Рис. 2.3. Схема установки перемычек над проемами в наружных несущих кирпичных стенах

19

Для наружных стен, выполненных из обыкновенного глиняного кирпича на цементно-песчаном растворе, конструкция перемычек в отличие от представленных в прил. 1 следующая: брусок из жестких минераловатных плит будет заменен на ненесущий брусок перемычки размером 120 140мм,выполненный посерии1.038.1-1 ГОСТ948–84.

Для стен, выполненных кладкой из газобетонных блоков с обли- СибАДИцовкой из обыкновенного глиняного кирпича, перемычки (над газобе-

тонной частью стены) выполняются из армированного легкобетона.

Пр мер подбора перемычек в здании с кирпичными стенами

Толщ на наружных стен – 510 мм, внутренних стен –380 мм. 1-й этап. По плану на рис. 2.4 определить несущие и

самонесущ е стены.

По оси 1– оконный проем – 910 мм (несущая стена толщиной

510 мм).

По оси 2 – дверной проем – 910 мм (несущая стена толщиной

380 мм).

По оси – дверной проем – 1010 мм (самонесущая стена толщиной 510 мм).

По оси Б – два оконных проема –1510 мм (самонесущая стена толщиной 510 мм).

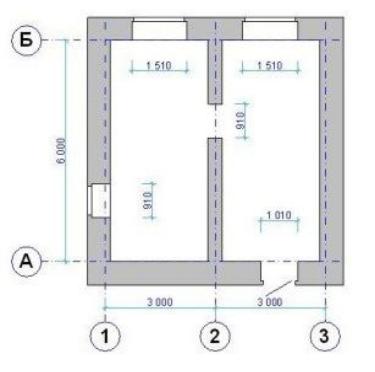

Рис. 2.4. План 1-го этажа

20

На плане здания имеется два оконных проема одинаковой величины, расположенных на стене с одинаковой статической функцией (стена самонесущая), поэтому у них будет одинаковая маркировка перемычки.

Все проемы имеют разную ширину, значит, на маркировочной

Перемычка ПР-1:

1. Чтобы перекрыть проем в стене толщиной 510 мм, понадобится четыре брусковых перемычки шириной 120 мм: 120 мм х 4 = 480 мм плюс три шва по 10 мм (10 мм х 3=30 мм). Таким образом, мы получаем 480 мм +30 мм =510 мм– размер,равный толщине стены.

Мы определили, что стена является несущей, поэтому крайняя перемычка, на которую опирается плита, должна быть несущей.

Получаем три перемычки ненесущие и однунесущую (рис. 2.6).

21

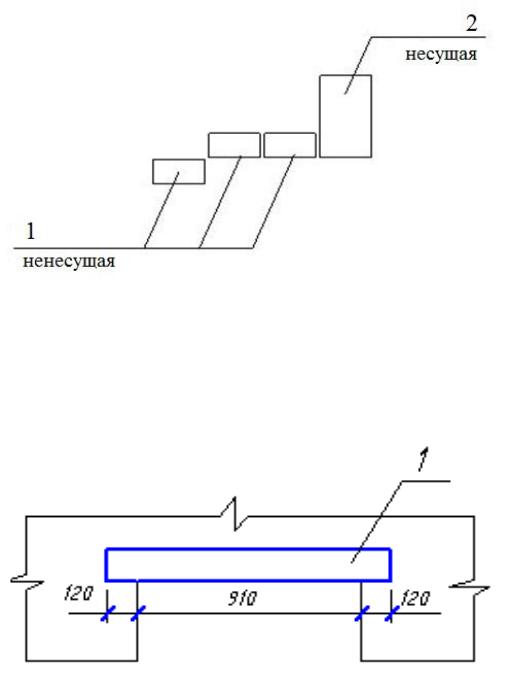

СибАДИР с. 2.6. Схема перемычек в несущей стене толщиной 510 мм

2. Для определен я длины перемычки к ширине проема прибавляем значен е м н мального опирания перемычки на стену (рис. 2.7 2.8): ненесущ е перемычки 910 мм + 240 мм (по 120 мм с каждой стороны) = 1150 мм.

Рис. 2.7. Схема опирания ненесущей перемычки над проемом

По табл. П. 4.2 подбираем нужный размер переремычки, величина которой будет соответствовать высчитанной длине (в нашем примере 1150 мм). Такой оказалась перемычка с наименованием 2ПБ13-1, длина которой 1290 мм, высота 140 мм; несущая перемычка 910 мм + 500 мм (по 250 мм с каждой стороны) = 1460 мм.

22

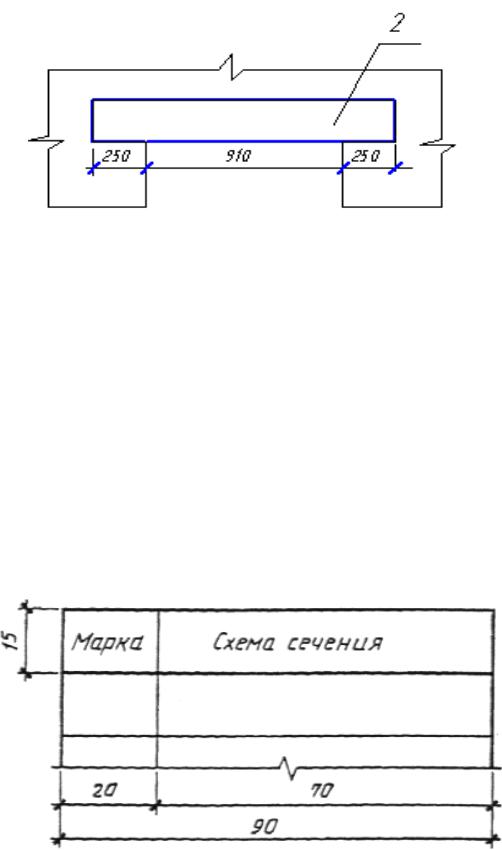

СибАДИР с. 2.8. Схема опирания несущей перемычки над проемом

Наход м в та л. П.4.2 нужную перемычку и не забываем

о расчётной нагрузке, так как на несущую перемычку опирается плита перекрыт я. Получаем перемычку 3ПБ16-37, длина которой 1550 мм, высота 220 мм.

Перемычки ПР-2, ПР-3, ПР-4 подбираются вышеизложенным способом. При под оре перемычки ПР-4 необходимо учитывать толщину стены 380 мм. В этом случае над проёмом укладываются 3 перемычки шириной по 120 мм:120х 3 = 360 мм;

360 мм + 20 мм (два шва по 10 мм) = 380 мм.

3. Заполняем ведомость перемычек (рис. 2.9), проставляя позиции в схеме сечения, затем заполняем таблицу спецификаций сборных элементов перемычек. Примеры заполнения даны в табл. 2.2 2.3.

Рис. 2.9. Ведомость перемычек

23

Таблица 2.2

Пример заполнения ведомости перемычек

Для неоднородных наружных стен пример заполнения ведомости перемычек спецификации сборных железобетонных элементов см. в прил. 1.

24
