2.6. Перегородки
Внутренняя (ненесущая) стена, имеющая ограждающие функции и функции звукоизоляции, называется перегородкой. Перегородки делят внутреннее пространство здания на отдельные помещения, не имеют
фундаментов и устанавливаются непосредственнона перекрытие.
СибАДИПерекрытия чердачные, подвальные являются наружными ограждениями, их основная функция – теплоизоляция ограждаемых помещений.
К перегородкам предъявляются требования звукоизоляции от воздушного шума огнестойкости, они должны быть водонепрони-
цаемыми, меть н зк е трудозатраты при изготовлении и монтаже.
Перегородки необходимо проектировать в зависимости от назначения и формы помещен я здания. В помещениях сложной формы рекомендуется устра вать каркасно-о шивные перегородки с использованием ГКЛ (г псокартонных листов) или же перегородки из легкобетонных блоков ИБИТ толщ ной до 100 мм. В мокрых и влажных помещениях
перегородки должны ыть влагостойкие – кирпичные толщиной 120 или 65 мм. В помещениях, не освещенных естественным светом, целесообразно спользование перегородок из стеклоблоков.
2.7. Перекрытия
Перекрытия – горизонтальные несущие и ограждающие конструкции, воспринимающие вертикальные и горизонтальные силовые воздействия и передающие их на несущие стены или каркас. Перекрытия разделяют внутреннее пространство здания по горизонтали. В
зависимости от их расположения различают перекрытия:
- междуэтажные – между двумя смежными по высоте этажами;
- |
чердачные–междуверхним этажом |
чердачнымпространством; |
- |
подвальные – между первым этажом |
подпольем. |
Функции перекрытий как ограждающих конструкций зависят от |
||
их расположения в здании. Междуэтажные перекрытия являются |
||
внутренними ограждениями, их основная функция – звукоизоляция. |
По конструкции перекрытия могут быть плитными или балочными. Плитные перекрытия могут быть выполнены с помощью пустотных, ребристых и плоских плит, балочные – с помощью железобетонных, металлических и деревянных балок.
25
Длина несущих конструкций перекрытия равна расстоянию между разбивочными осями. Выбор материала и конструкций перекрытия определяется пролетом несущих стен.
Перекрытия по деревянным балкам состоят из деревянных балок и дощатых щитов межбалочного заполнения. Деревянные балки перекрывают пролет до 4,8 м, высота балки должна составлять от 1/10 до
СибАДИ1/20 перекрываемого пролета, ширина балки принимается 60–120 мм. Для оп ран я межбалочных щитов к боковым сторонам балок прибивают черепные бруски сечением 40 50 мм. Шаг балок принимают от 600 до 1500 мм, что определяет ширину щитов заполнения. Длина деревянных щ тов определяется длиной досок (до 2 м).

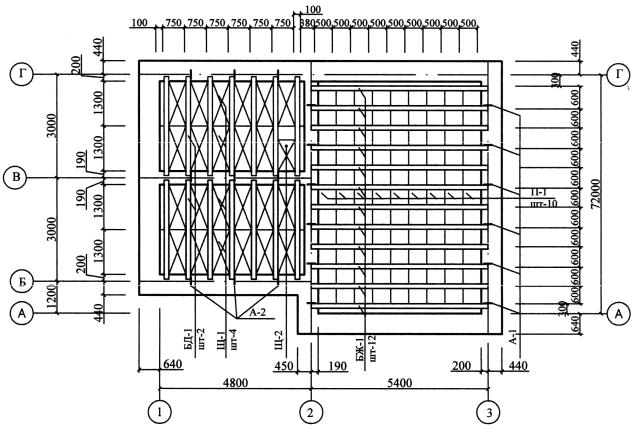

Рис. 2.10. План перекрытия по деревянным железобетонным балкам (БД – балка деревянная, БЖ – балка железобетонная, Щ – щит наката, П – плита, А – анкеры)
Перекрытия по железобетонным балкам состоят из железобе-
тонных балок таврового сечения и межбалочного заполнения в виде сплошных легкобетонных плит или пустотелых камней-вкладышей (керамических или из легкого бетона). Длина балок – от 2,4 до 6,4 м
26
(через 200 м), опирание на несущую стену – не менее 150 мм. Концы балок заанкеривают в стену. Шаг балок определяется размером межбалочного заполнения и может быть 600, 800 и 1000 мм.
Пример плана перекрытия по деревянным и железобетонным балкам представлен на рис. 2.10.
В зданиях до трех этажей перекрытия могут выполняться по де- СибАДИревянным балкам, но поскольку пролет балок ограничен, они обладают недостаточной огнестойкостью, малым сопротивлением загниванию, трудоемки в зготовлении. В практике проектирования и строительства перекрыт я выполняют из сборных железобетонных пустот-
ных панелей сер 1.141-1 (см. табл. П. 2.1).
Пл тные перекрытия выполняют из сборных железобетонных плит с круглыми пустотами толщиной 220 мм, опирающихся непосредственно на несущ е стены. Длина плит – от 2400 до 6300 мм с шагом 300 мм, ш р на – 1000, 1200, 1500, 1800 мм (см. табл. П. 2.1).
При выполнен схемы расположения плит перекрытий необходимо выполнять следующие тре ования:
минимальная длина опирания плит на стену – 120 мм;во избежание продавливания опорных зон плит вышележащей
кладкой торцы пустотных плит заполняют бетоном на глубину опирания;
плита перекрытия может заходить на кладку максимально на 70 мм по своей боковой стороне.
Жесткость горизонтальных дисков перекрытий всего здания в целом обеспечивается жесткой заделкой на растворе и с помощью анкерных креплений плит перекрытий в стены, а также их скреплением между собой за петли с помощью анкеров (арматура d=6 мм), расположенных на расстоянии, не превышающем 3 м, замоноличиванием швов между плитами, что одновременно увеличивает звукоизоляцию перекрытия.
Пример выполнения схемы расположения плит перекрытий: 1-й этап. Выполнять схему расположения плит перекрытий на-
чинают с нанесения разбивочных осей и привязки к ним наружных и внутренних стен.
2-й этап. Обозначают месторасположение лестницы. Заполняют зазор от лестничной клетки до стены здания плитами перекрытий ши-
риной 1; 1,2; 1,5; 1,8м.
27
3-й этап. На плане указывают позицию плит, марки плит перекрытий выбирают по табл. П.2.1 и вносят в таблицу спецификаций сборных железобетонных элементов прил. 1.
4-й этап. На схему расположения плит перекрытия наносят плиты балконов и лоджий, условно показывают анкеровку плит. Анкера
СибАДИсвязывают плиты перекрытий между собой с кирпичными стенами, делая конструкцию здания более жесткой.
5-й этап. Для большей наглядности все элементы настила обводят сплошной основной линией толщиной 0,8 мм, а анкеры – толщиной 1 мм. Контуры остальных элементов, в том числе стен, обводят сплошной тонкой л н ей толщиной 0,4 – 0,6 мм. Контуры стен, закрытых перекрыт ями, показывают штриховой линией толщиной 0,4 – 0,6 мм. Монол тные участки заштриховывают наклонными тонкими л н ями. Узлы к схеме расположения плит перекрытия см. в
прил. 1 (р с. 2.11).
а)

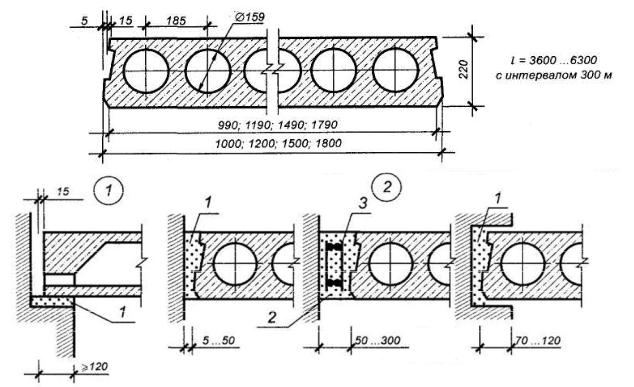

Рис. 2.11. Плита перекрытия типа 1ПК, детали опирания на стену и примыкания к ней: а – плита; 1 – цементный раствор; 2 – бетон; 3 – арматура
Проставляют размеры между координационными и крайними осями.
Примеры выполнения схемы расположения плит перекрытий даны на рис. 2.12 и в прил. 1.
28

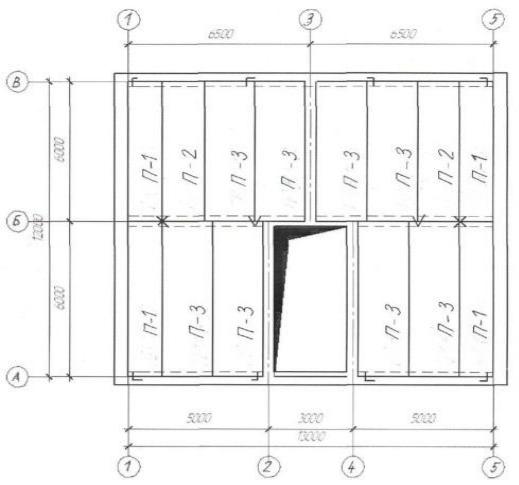

СибАДИРис. 2.12. Примеры выполнения схем расположения плит междуэтажного перекрытия
Балкон – это открытая площадка, примыкающая с одной стороны к наружной стене, а по остальным замкнутая ограждением высотой не
менее 1 м.
Лоджия – площадка, с трех сторон окруженная стенами только с одной стороны ограждением.
Конструкцию балкона образуют горизонтальная железобетонная плита, верхняя лицевая поверхность которой должна иметь уклон (от
наружных стен) не менее 3%, ограждение, гидроизоляцию пол.
Плиту балкона проектируют как консольную или балочную с различным опиранием в зависимости от конструкции наружных стен дома. Величина ее опорной части принимается не менее 250 мм
(рис. 2.13).
Для закрепления балконной плиты в стене в опорной ее части имеются заделанные уголки из прокатной стали, которые приваривают при укладке плит к анкерам из арматурной стали.
29
