Пример расчета №3

Определить приведенное сопротивление теплопередаче оконных блоков из ПВХ-профилей для малоэтажного жилого дома. Район строительства – г. Омск.

Требуемое сопротивление теплопередаче окон двухэтажного одноквартирного пятикомнатного жилого дома в климатических условиях г. Омска составляет Rонорм;ок = 0,61 м2 оС/Вт (см. пример расчета №1).

По пр л. Л работы [8] данным требованиям соответствует двухкамерный стеклопакет в одинарном переплете из стекла с твердым

селект вным покрыт ем и заполнением аргоном Rопр;ок = 0,65 м2 оС/Вт. огласно поэлементным тре ованиям

Rопр;ок = 0,65 м2 оС/Вт > Rонорм;ок = 0,61м2 оС/Вт.

Условие выполнено.

4.3. Комплексное требование

Нормируемое значение удельной теплозащитной характеристики здания kобтр, Вт/(м3·°С), следует принимать в зависимости от отапливаемого объема здания и градусосуток отопительного периода района строительства по табл. 7 работы [3] с учетом примечаний.

Удельная теплозащитная характеристика здания kоб, Вт/(м3·°С), рассчитывается по прил. Ж работы [3].

чие внутренней или наружной температуры у конструкции от принятых в расчете ГСОП

55

здесь tв*, tот* – средние температуры внутреннего и наружного воздуха для данного помещения, °С; tв, tот – то же, что в формуле (4.2); Кобщ – общ й коэфф ц ент теплопередачи здания, Вт/(м2·°С),

Ансум – сумма площадей по внутреннему обмеру всех наружных ограждений теплозащитной о олочки здания, м2.

Совокупность фрагментов теплозащитной оболочки здания, характеристики которых используются в формуле (4.6), должна полностью замыкать оболочку отапливаемой части здания.

Удельная теплозащитная характеристика здания kоб, Вт/(м3·°С), должна быть не больше нормируемого значения kобтр, Вт/(м3·°С):

где l,b,h – длина, ширина и высота отапливаемого объема здания соответственно, l = 8,6 м; b = 9,0 м; h = 5,7 м;

Vот = 8,6 ∙ 9,0 ∙ 5,7 = 441,18 м3

56

Так как значения ГСОП и Vот имеют промежуточные значения, то kобтр рассчитываем в соответствии с примечанием по формуле (5.5) работы [3].

формуле (4.11), т.е. kобтр = 0,446 Вт/(м3·°С).

Далее находим удельную теплозащитную характеристику здания kоб, Вт/(м3·°С). Для этого определяем площадь соответствующего фрагмента теплозащитной оболочки здания для чердачного перекрытия, стен окон Аф,i , м2:

Аф,пок = 8,6∙9,0=77,4 м2; ф,ок = 0,6∙1,5∙2+1,5∙1,5∙7+2,1∙1,5∙2=1,8+15,75+6,3=23,85 м2;

Аф,ст = (5,7∙9,0∙2+5,7∙9,4∙2) – 23,85=209,76 – 23,85=185,91 м2.

Значение коэффициента n принимаем равным 1, условно считаем, чтотемпература внутреннеговоздуха tв во всех помещенияходинакова.

Удельная теплозащитная характеристика здания kоб, Вт/(м3·°С), рассчитывается по формуле (4.6):

57

огласно комплексномутребованию

СибАДИkоб = 0,225 Вт/(м3·°С) < kтр = 0,438Вт/(м3·°С).

об

Услов е выполнено.

Контрольные вопросы и задания

1.Какова цель теплотехнического расчета ограждающих конструкций?

2.В соответств с тре ованиями каких нормативных документов выполняется теплотехнический расчет ограждающих конструкций здан й?

3.Как е стро тельные материалы рекомендуется использовать в качестве утеплителя стен чердачного перекрытия?

4.По какой формуле определяется сопротивление теплопередачи теплотехнически однородных однослойных или многослойных ограждающих конструкций с параллельными слоями?

5.Что учитывает коэффициент теплотехнической однородности при определении приведенного сопротивления теплопередачи неоднородных ограждающих конструкций?

5. РАЗРАБОТКА АРХИТЕКТУРНО-КОНСТРУКТ ВНЫХ ЧЕРТЕЖЕЙ ЗДАНИЯ

Лист для выполнения архитектурно-конструктивных чертежей здания должен иметь рамку, линии которой отстоят от краев с трех сторон на 5 мм, а слева на 20 мм. В нижнем углу листа располагается основная надпись размером 185 55 мм (по рис. II.1 работы [19]).

Для равномерного заполнения листа предварительно на нем намечают расположение отдельных чертежей с учетом масштаба и необходимых мест для выносных, размерных линий и пояснительных надписей. Размеры на всех чертежах указывают в миллиметрах, высотные отметки – в метрах. Отметки выше уровня чистого пола пер-

58

вого этажа (отметка 0.000) проставляют со знаком «плюс», ниже – со знаком «минус». Окончательное оформление чертежей выполняют в соответствии с требованиями работ [10, 11, 19, 20, 21].

СибАДИПланы этажей. План этажа – это проекция горизонтального сечения здания на уровне оконных проемов (рис. 5.1).

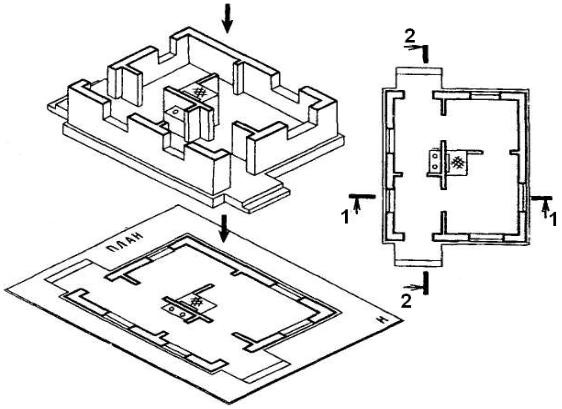

Рис. 5.1. Схема образования плана здания

На плане здания показывают осевые линии, наружные и внутренние стены, оконные дверные проемы, лестничные марши, а также санитарно-техническое оборудование, прорисовываются входные тамбуры, ступени лестниц и т.п. На плане показывают двери и их открывание. Условное обозначение оборудования при выполнении планов этажей применяется в соответствии с табл. Х.1, Х.3, Х.4, Х.6 ра-

боты [19].

59

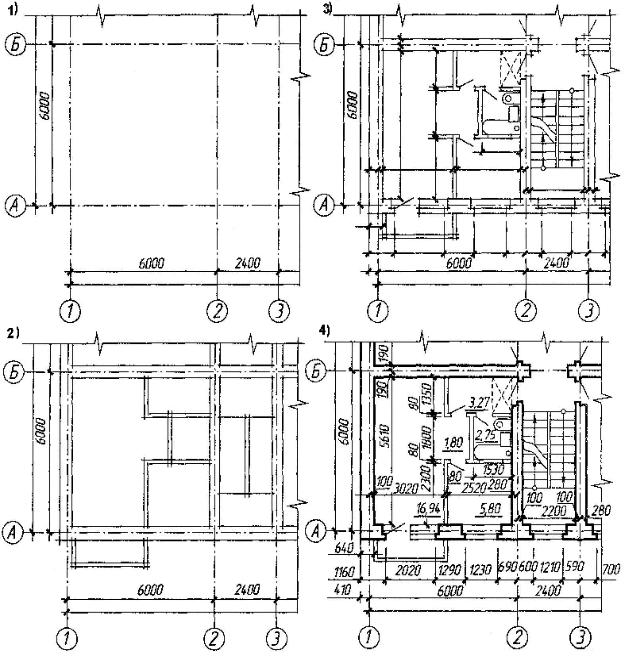

СибАДИРис. 5.2. Последовательность вычерчивания плана здания

Последовательность вычерчивания плана здания:

1-й этап. Вычерчивание плана начинают с нанесения координационных осей здания, продольных и поперечных для несущих и самонесущих наружных и внутренних стен здания. Эти оси являются условными геометрическими линиями, которые в отдельных случаях могут не совпадать с осями симметрии.

Координационные оси здания наносят штрихпунктирными линиями с длинными штрихами (толщиной S/3), обозначают марками в кружках диаметром 8 мм. Продольные оси маркируют буквами

60

русского алфавита А, Б, В и т.д., кроме букв З. Й, О, Х, Ц, Ч, Щ, Ы, Ь, Ъ. Поперечные – арабскими цифрами 1, 2, 3 и т. д. Затем выполняются внешние выносные и размерные линии. Оси продольных конструкций здания выносят слева от чертежа, поперечные – снизу (см. рис. 5.2, 1).

СибАДИОбводят контуры капитальных стен и перегородок линиями соответствующей толщ ны.

4-й этап. Вычерч вают оконные и дверные проемы, позиционное обозначен е проемов ворот и дверей указать в кружках диаметром 5 мм. Вычерч вают сантехническое оборудование, ступени лестниц, показывают двери и их открывание (см. рис. 5.2, 3).

5-й этап. На выполненный чертеж плана наносят размеры в мм. Размерына строительныхчертежах наносят в виде замкнутой «цепочки»в миллиметрах без указания единицы измерения. Размерные линии ограничивают засечками – короткими штрихами длиной 3 мм, наклонными к горизонтальной линии под углом 45° слева вверх направо. Размерные линии должны выступать за крайние выносные линии на 1–3 мм. Размерное число высотой 2,5 мм или 3,5 мм располагают над размернойлиниейна 1 мм от нее.

Наружные размеры, расположенные за габаритом плана, представляют собой три «цепочки». В связи с тем, что перед первой размерной «цепочкой» часто размещаются маркиразличных элементов зданий, принято располагать их на расстоянии 15 мм от контуров стен. В первой «цепочке», считая от контура плана, располагают размеры, обозначающие ширину оконных дверных проемов, простенков и выступающих частей здания с привязкой их к координационным осям.

Вторая «цепочка» заключает в себе размер между осями капитальныхстен и колонн.В третьей «цепочке»проставляетсяразмер между координационными осями крайних наружных стен. При одинаковом расположении проемов на двух противоположных фасадах здания

61

допускается нанесение размеров только на левой и нижней сторонах плана.

Расстояние между параллельно расположенными размерными линиями должно быть не менее 7 мм, а от размерной до кружка разбивочной оси – 4 мм. Диаметр кружка – 8 мм. При наличии в

изображении ряда одинаковых элементов, расположенных на равных СибАДИрасстоянияхдругот друга(например,осейколонн),размерымеждутакими элементами проставляют только в начале и в конце ряда или указывают

суммарный размер между крайними элементами в виде произведения количестваповторен йна повторяющийсяразмер(см. рис. 5.2, 4).

В габар тах плана необходимо нанести размерывсех помещений в чистоте, т.е. от стены до стены, для этого проводят две внутренние размерные л н (гор зонтальную и вертикальную). Затем наносят толщину стен перегородок.

Внутренн е размеры помещений, толщины перегородок и внутренних стен проставляют на внутренних линиях, которые проводят на расстоян не менее 8 – 10 мм от стены или перегородки.

Заканч вают о щее оформление плана с соблюдением типов линий.

На плане намечают линии поперечного и продольного разрезов. Масштаб на плане не указывают. Толщину наружных стен проставляют на плане этажа по результатам теплотехнического расчета.

Пример выполнения планов этажей см. рис. 5.2 и на рис. Х.29 –

Х.32 работы [19].

Поперечный разрез здания. Разрезы предназначены для выявления объемно-планировочного (архитектурного) и конструктивного решения здания (сооружения). Чертежи разрезов зданий и сооружений выполняют в соответствии с работой [11].

Разрезы делают по наиболее важным в конструктивном или в архитектурном отношении частям здания, по лестнице, оконным дверным проемам.

Выполняют разрезы зданий вертикальной секущей плоскостью, перпендикулярной к продольным стенам (поперечный разрез), или параллельной им (продольный разрез) (рис. 5.3). Положение секущих плоскостей для построения разрезов назначают в процессе проектирования с таким расчетом, чтобы при минимальном количестве разрезов наиболее полно выявить объемное и конструктивное решения здания, высотные размеры и т.п. и так, чтобы на разрезах были показаны проемы окон, наружных дверей и

62

ворот; лестничные клетки (секущая плоскость должна пройти по ближнему к наблюдателю лестничному маршу), шахты лифтов, балконы, лоджии и т. п. Секущие плоскости не проводят по колоннам, стропилам, вдоль ригелей, балок, стен, перегородок и т.п. – эти элементы вдоль условно не разрезают.

СибАДИ Рис. 5.3. Образование поперечного и продольного разрезов здания

Независимо от положения секущей плоскости продольный разрез здания в пределах чердака изображают по коньку покрытия. Положение секущей плоскости задают на плане первого этажа линией сечения. По участкам здания, особенности которых не выявлены в

63

основных разрезах, выполняют местные (дополнительные) разрезы, а также вычерчивают в более крупном масштабе фрагменты разрезов (например, решения входов в здание и т. п.).

Иногда при выполнении разреза применяют не одну, а две и более секущих параллельных плоскостей. В таком случае разрез

будет сложным или ступенчатым. Направление секущей плоскости для разреза обозначают на плане первого этажа разомкнутой линией со стрелками на концах, показывающими направление проецирования и взгляда наблюдателя. Направление взгляда для разрезов принимают

СибАДИствующие буквы или цифры, наносят на размерной линии расстояние между смежными осями и о щий размер между крайними осями. С

внешней стороны разреза на расстоянии 12 – 15 мм проводят размерные цепочки, определяющие размеры оконных проемов и простенков, цоколя, наружного дверного проема, стеновых панелей.

На расстоянии 10 – 15 мм от размерной цепочки наносят высотные отметки уровня земли и верха стены (парапета). Внутри разреза проставляют отметку уровня пола первого этажа, принятую за условную нулевую отметку (0.00), отметки пола всех этажей, лестничных площадок, отметку потолка, высоту этажа, толщину перекрытия с учетом конструкции пола. На выносном флажке надписывают состав кровли и толщину слоев.

Размеры элементов и конструкций здания при вычерчивании деталей разреза определяют по планам здания, каталогам, стандартам нормам в соответствии с расчетом. Расстояния по высоте между оконными проемами в жилых и общественных зданиях при номинальной высоте этажа Н0, кратной 3М, принимают 60, 90, 120, 150 и 180 см, высоту низа оконного проема от уровня пола –

75...80 см.

64

СибАДИРис. 5.4. Пример выполнения разреза здания

65

СибАДИРис. 5.5. Конструктивный разрез здания

На чертежах разрезов зданий сооружений наносят все размеры и отметки, необходимые для определения положения любого конструктивного элемента.

Вне габаритных контуров разреза проставляют:

- расстояния между всеми координационными и крайними ося-

ми;

- отметки низа плит покрытия верхнего этажа многоэтажных зданий (сооружений);

66

- отметкуверха стен, карнизов, уступов стен; - размеры и привязку (по высоте) проемов, отверстий, ниш и

гнезд в стенах и перегородках, изображаемых в сечении.

Для проемов с четвертями размеры указывают по наименьшему

значению.

СибАДИобводке контуров видимых элементов наложенных сечений, удалении вспомогательных построений, нанесении размерных чисел, высотных отметок, марок элементов конструкций, координационных осей, узлов и выносных элементов, выполнении условных графических обозначений материалов.

Кроме того, на чертежах разрезов жилых и общественных зданий

проставляют:

расстоян е от верха проема верхнего этажа до верха парапета

или карн за;

отметки верха низа проемов, площадок наружных лестниц,

верха вент ляц онных шахт, конька крыши и т.п.

Внутри габар тных контуров разреза проставляют отметки:

Кроме того, для жилых и о щественных зданий наносят размеры высоты помещений, толщины перекрытий, включая пол, отметки низа

покрытия.

На свободных местах изображения и в соответствии с правилами

на разрезы также наносят:

толщину стен и их привязку к координационным осям (при не-

обходимости);

марки элементов, не замаркированных на планах и фасадах; ссылки на узлы, а также чертежи элементов конструкций зда-

ния (сооружения), замаркированных на разрезах.

Графическое оформление разреза заключается в окончательной

Разрезам здания (сооружения) присваивают общую последовательную нумерацию арабскими цифрами в пределах каждого основного комплекта рабочих чертежей.

67

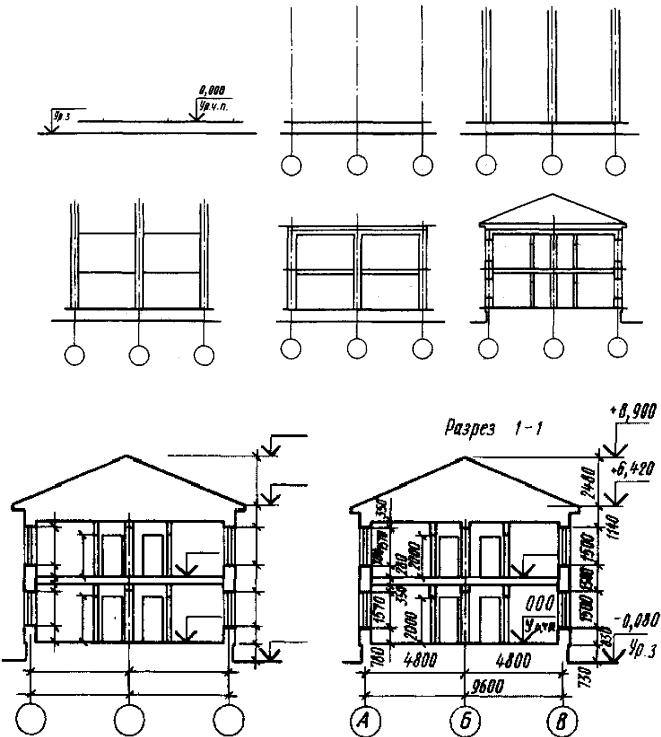

Рис. 5.6. Порядок построения чертежа разреза: а – 2-й этап – нанесение линии уровня чистого пола; б – 3-й этап – нанесение координационных осей здания; в – 4-й этап – вычерчивание контуров наружных и внутренних капитальных стен; г – 5-й этап – нанесение линий уровней этажей; д – 6-й этап – вычерчивание контуров пола и перекрытий этажей; е – 7-й этап – вычерчивание элементов здания; ж – 8-й этап – определяем и показываем отметки элементов, размерные

«цепочки»; з – 9-й этап – окончательное оформление чертежа

68

В названиях указывают обозначение соответствующей секущей плоскости, например: «Разрез 1-1» (см. рис. 5.4).

Последовательность вычерчивания разреза здания:

1-й этап. На план первого этажа нанести линию разреза так, СибАДИчтобы она прошла по лестнице, оконным или двернымпроемам.

2-й этап. На ч стом листе провести горизонтальную прямую, которую пр н мают за уровень пола первого этажа [т.е. ее уровень равняется отметке 0,000 (ур. ч. п.)].

3-й этап. Определить на плане здания координационные оси, проходящ е через секущую плоскость, расстояния между ними и нанести х на чертеж.

4-й этап. Для построения различных элементов разреза использовать некоторые размеры, имеющиеся на плане, например толщину внутренн х наружных капитальных стен и перегородок, ширину оконных дверных проемов и т.п.

5-й этап. Н же л нии уровня чистого пола нанести линию уровня земли (ур. з.). От линии уровня чистого пола вверх отложить высоты этажей, верха чердачного перекрытия.

6-й этап. От линии уровня пола вниз отложить размеры толщины панели перекрытия и конструкции пола и провести горизонтальную линию потолка этажа.

7-й этап. Изобразить другие элементы здания, расположенные за секущей плоскостью (крышу, перегородки, проемы и т.п.), наметить контуры проемов.

8-й этап. Провести выносные и размерные линии, вычертить знаки высотных отметок.

9-й этап. Обвести контуры разреза линиями соответствующей толщины, нанести необходимые размеры, отметки, марки осей и т.п. При построении конструктивного разреза такая последовательность сохраняется. Сделать необходимые надписи удалить ненужные линии построения, детально вычертить конструктивные элементы, обозначить узлы (окружностью или овалом) для дальнейшей разработки, для многослойных конструкций сделать этажерки, заштриховать контур естественного грунта и других элементов.

Порядок построения чертежа разреза см. на рис. 5.6.

69

Конструктивные элементы здания, попавшие в разрез, но выполненные из материала, являющегося основным для данного здания или сооружения, не штрихуют. В этом случае только участки стен, отличающиеся материалом, выделяют условной штриховкой. Например: в здании из кирпича штрихуют железобетонные балки-

перемычки или рядовую кирпичную кладку в стенах из крупных блоков.

СибАДИНа чертеже фасада прорисовывают окна, двери. Размеры на фасадах не наносят, показывают только крайние разбивочные оси, оси у деформац онных швов, в местах уступов в плане и перепадов высот здания. Справа ли слева от изо ражения фасада проставляют отметки высот – уровня земли, цоколя, низа и верха проемов, карниза или парапета, верха кровли. Основанием чертежа фасада служит сплошная утолщенная линия.

Пр мер выполнен я разреза см. на рис. 5.4, на рис. Х.40 работы [19]; что наносят показывают см. на с. 306 [19]; последовательность

Пример выполнения фасада см. на рис. Х.49 – Х.51 работы [19]; что наносят и показывают на фасаде см. на с. 311 [19]; последовательность вычерчивания см. на с. 134 работы [21].

Разрез по наружной несущей стене. Пример выполнения разреза по наружной несущей стене представлен на рис. XI.38 работы [19], на рис. 191 работы [21]. Графическое обозначение материалов в сечении представлено в табл. III.4 работы [19].

Привязка капитальных стен к разбивочным осям. На данном чертеже необходимо указывать: разбивочные оси штрихпунктирными линями, контуры капитальных стен основными линиями и непосредственно привязку стен к разбивочным осям. Также необходимо проставить размеры между смежными крайними разбивочными осями.

Пример выполнения привязки капитальных стен к координационным осям см. на рис. I.5,16 с. 15 работы [19], рис. 5 с. 22 работы

[24]и в прил. 1.

Планы этажей с расстановкой мебели. С целью детальной про-

работки функциональной взаимосвязи между отдельными помещениями жилого дома выполняются планы этажей с расстановкой мебели, на которых показываются расположение отдельных помещений,

70

оконных и дверных проемов, направление открывания дверей, расположение лестниц и перегородок, также указывается месторасположение сантехнического оборудования и мебели. На планах этажей с расстановкой мебели достаточно указать размеры только между смежными и крайними разбивочными осями.

Примеры планировочных решений кухни см. на с. 46–48 работы СибАДИ[9], на с. 134 работы [24], на с. 52 работы [25]. Размеры кухонного

оборудован я см. на с. 40 – 44 работы [9], на с. 133 работы [24]. Условные обозначен я кухонного и сантехнического оборудования см. в табл. Х.6, Х.7 работы [19], в табл. 9,10 работы [21].

Пр мер выполнен я планов этажей с расстановкой мебели см. в

работе [9] пр л. 1.

Экспл кац я помещений. Наименование помещений и их площа-

ди пр водятся в экспликации помещений (форма 2 работы [11]). Пример выполнен я экспликации помещений см. в прил. 1.

Схема расположен я плит перекрытий. На схемах расположения плит перекрыт й:

1) наносят раз вочные оси здания, указывают расстояния между крайними осями, размер пролета, размерные линии и числа;

2) тонкими линиями показывают капитальные стены здания; 3) наносят месторасположение проема под лестницуи его размеры;

4) основными линиями наносят контуры плит перекрытий и определяют месторасположение и размеры монолитных участков;

5) основными линиями обводят видимую часть стены и пунктирной – невидимую часть стены;

6) проставляют марк плит и показывают элементы, обеспечивающие жесткость здания (анкеры);

7) маркируют узлы сечения.

Пример выполнения схемы расположения плит перекрытий см. на рис. 227 работы [21], в прил. 1; что показывают на схеме расположения плит перекрытий см. на с. 316 работы [19].

Узлы к схеме расположения плит перекрытий см. на с. 91 работы

[20]. Марки элементов конструкций, изображенных на схеме, см. на с. 257 работы [19].

На плане перемычек показывают контуры капитальных стен с проемами, наносят штрихпунктирными линиями разбивочные оси, а перемычки изображают утолщенной линией. На полках линийвыносок или прямо у перемычки проставляют ее марку и порядковый цифровой индекс.

71

На плане перемычек не требуется проставления размерных линий и чисел. Пример выполнения плана перемычек см. на рис. Х.36 рабо-

ты [19], рис. 184а работы [21], прил. 1.

Ведомость перемычек выполняется в соответствии с формой 3 работы [11]. Пример выполнения см. в прил. 3 работы [11], в прил. 1.

СибАДИПланом фундамента называют разрез здания горизонтальной плоскостью на уровне обреза фундамента. На плане фундаментов показывают разб вочные оси, размеры между смежными и крайними разбивочными осями, раскладку сборных железобетонных блоков и железобетонных пл т для ленточных фундаментов, а также марки элементов сборных конструкций.

На плане фундамента показывают размеры между осями и крайними осями. Для полного выявления конструкции фундамента дают поперечные сечен я. След секущей плоскости наносят на плане в виде разомкнутых штр хов со стрелками. Сечения фундаментов изображают в масшта е 1:20.

На сечен зо ражают контуры фундамента, низа стены или цоколя, а также пол помещения, поверхность земли и гидроизоляцию. При вычерчивании сечения фундаментов наружных стен дают изображение отмостки.

На сечении проставляют размеры уступов, отдельных элементов фундаментов, ширину подошвы и обреза фундамента, а также толщину стены с привязкой к осям. Рекомендуется также указать марку сборных элементов и их размеры. На сечениях ставят отметки пола первого этажа (0,000), обреза и подошвы фундамента, уровень поверхности земли (см. прил. 1).

Штриховкуматериалов в сечениях выполняют по ГОСТ прил. 4. Пример выполнения плана фундаментов см. в прил. 1. Марки элементов конструкций,изображенныхна схеме, см.на с. 257 работы[19].

Спецификацию сборных железобетонных элементов выполняют в соответствии с рис. II.7 работы [19]. Пример выполнения спецификации сборных железобетонных элементов см. на рис. 227 [21] в прил. 1.

Экспликация полов выполняется в соответствии с формой 4 работы [11]. Пример выполнения экспликации полов см. на рис. Х.16 работы [19] и в прил. 1.

Пример выполнения спецификации элементов заполнения проемов см. в прил. 3 работы [11] и в прил. 1.

72

На схеме расположения конструкций стропил указывается рас-

положение основных конструктивных элементов стропильной системы: лежень, мауэрлаты, стойки, подкосы, коньковый прогон, стропильные ноги и кобылки. Необходимо проставить шаг основных кон-

структивных элементов и размеры между смежными и крайними раз- СибАДИбивочными осями.

Пр мер выполнен я схемы расположения конструкций стропил

см. на р с. XI.32 работы [19], на рис. 250 работы [21].

Узлы к схеме расположения конструкций стропил см. на с. 109

работы [22], в пр л. 1.

Пр мер выполнен я ведомости элементов стропильной систе-

мы см. на с.177 ра оты [21] и в прил. 1.

Ведомость отделки помещений выполняется в соответствии с

формой 1 работы [11]. Пример выполнения см. в прил. 1.

Контрольные вопросы и задания

1. С чего начинается вычерчивание планов?

2. Как обозначаются позиции окон и дверей?

3. Назовите правило простановки размеров снаружи и внутри.

4. С чего начинается построение разреза?

5. Какие оси выносятся на разрезе?

6. Какие отметки необходимо указывать на чертеже?

7. Нужна ли штриховка на конструктивном разрезе?

8. Какие оси необходимо показывать на фасадах здания? 9. На фасадах здания наносят размерные линии и числа? 10. Что показывают на планах с расстановкой мебели?

11. Нужно ли на схеме расположения плит перекрытий показы-

вать элементы обеспечивающие жесткость горизонтального диска перекрытия здания в целом?

12. Требуется ли на плане перемычек показывать размерные линии и числа?

13. Что называют планом фундамента?

14. Какие основные элементы стропильной системы показывают на схеме расположения конструкций стропил?
