31. Для чего устраивают продольные швы в покрытиях?
32. С какой целью в швах цементобетонных покрытий устанавливают стальные штыри?
33. Какими условиями ограничивается минимальная толщина конструктивных слоев дорожных одежд?
34. |
Чем может быть ограничина максимальная толщина конструктивных |
С |
|
|
слоев? |
35. |
Какие мероприятия рекомендуются для повышения несущей способно- |
сти дорожных одежд?
36. В чем пре мущества использования программных продуктов при проект рован дорожных одежд?
15. ОБСЛУЖИВАНИЕ ДОРОЖНОГО ДВИЖЕНИЯ
обеспечен ночное время, огражденияАзон, опасных для движения, применения
Основная цель |
нженерного обустройства дорог – создание усло- |
для |
я удо ства и безопасности движения водителей |
транспортныхвийсредств, пассажиров и пешеходов путем применения |
|
средств нформац |
, о еспечения хорошей видимости и зрительного |
ориент рован я в различных погодно-климатических условиях и в |
ударобезопасных конструкций дорожных ограждений.
К инженерному о устройству дорог относят: технические средства организации дорожного движения (ограждения, дорожные знаки и указатели, разметка проезжейДчасти, освещение, направляющие устройства, светофоры, системы автоматизированного управления дорожным движением), сети освещения, озеленение, малые архитектурные формы, комплексы зданий и сооружений дорожноэксплуатационной службы, здания и сооружения автотранспортной службы (автостанции и автовокзалы, автобусныеИостановки и павильоны), комплексы сооружений автосервиса (мотели, кемпинги, площадки отдыха, автозаправочные станции, станции технического обслуживания, устройства аварийно-вызывной связи, пункты питания и торговли), линейные сооружения по контролю дорожного движения, защитные сооружения (снегозадерживающие барьеры и насаждения, шумозащитные экраны, ограждения свободных территорий), установку рекламы, организацию и безопасность движения.
Для организации служб по содержанию и ремонту дорог, обслуживанию грузовых и пассажирских перевозок и участников движения в проектах автомобильных дорог предусматривают строительство соответствующих зданий и сооружений:
216
– для дорожной службы – комплексы зданий и сооружений управления дорог, комплексы зданий и сооружений основного и низового звеньев дорожной службы, жилые дома для рабочих и служащих, производственные базы, пункты обслуживания и охраны мостов,
переправ, тоннелей и галерей, устройства технологической связи; |
|
С |
здания и сооружения обслу- |
– для автотранспортной службы – |
живания грузовых перевозок (грузовые автостанции, контрольнодиспетчерск е пункты), здания и сооружения обслуживания организованных пассаж рск х перевозок (автостанции и автовокзалы, автобусные остановки), здания и сооружения пограничных пунктов;
щадкипункты торговли, автозаправочные станции (АЗС), дорожные станции технического обслуж вания (СТО), пункты мойки автомобилей на въездах в города, пункты первой медицинской помощи, устройства для техн ческого осмотра автомобилей, устройства аварийно-
– для обслуж ван я участников движения – здания и сооружения
автомоб льного серв са (мотели, кемпинги и площадки отдыха, пло-
для кратковременной остановки автомобилей, пункты питания,
вызывной связи); |
|
– для |
Государственной инспекции безопасности дорож- |
ного движения (ГИБДД) – линейные сооружения по контролю до- |
|
службы |
|
рожного движения. |
А |
|
Автобусные остановки и площадкиДдля стоянки автомобилей.
При проектировании автобусных остановок следует предусматривать остановочные площадки для автобусов, посадочные площадки для пассажиров, павильоны, переходно-скоростные полосы для торможения и разгона с отгонами, тротуары и пешеходные дорожки, туалеты, а также элементы по организации движенияИи отделения автобусных остановок от основных полос движения, освещение и архитектурное оформление. Переходно-скоростные полосы и остановочная площадка входят в состав дополнительной полосы проезжей части, устраиваемой у посадочной площадки и павильона.
В некоторых случаях, когда полосу используют для маневрирования автомобилей перед перекрестками или для движения транспортных средств с небольшой скоростью движения (тихоходных) на затяжных подъемах, изолированную остановочную площадку устраивают рядом с полосой.
При выборе места для размещения автобусных остановок необходимо учитывать следующие факторы:
217
– обеспечение безопасности движения транспорта;
– обеспечение кратчайших путей, удобств и безопасности пассажиров;
– интенсивность и направление транспортных и пешеходных по-
токов;
С– обеспечен е высоких транспортно-эксплуатационных показателей работы автобусов и автомобилей на участках дорог с совмещенным дв жен ем.
– обеспечение безопасных условий пересадки пассажиров с мар-
шрута на маршрут и для движения в направлении пассажиропотоков;
– обеспечен е рац онального использования земель и охраны ок-
ружающей среды;
Особое вн ман е следует уделять обеспечению кратчайшего расстояния от центра «тяжести» пассажирообразующих зон и остановоч-
страли) не устанавлбАвают, как исключение можно устраивать передаточные пункты с междугородных маршрутов, следующих по магистралям, на местные авто усные линии. Пересадочные площадки располагают за пределами земляного полотна автомагистрали.
ных пунктов друг х |
дов транспорта до автобусных остановок. |
Автобусные |
на дорогах I категории (скоростные маги- |
остановки |
Для обеспечения езопасности движения пешеходов и автотранспорта между пересадочными площадками устраивают тротуары
уклонах не более 40‰, а в горнойДместности – на участках, где обеспечена видимость в плане и продольном профиле. При этом должны быть обозначены соответствующие нормы видимости для дорог соответствующих категорий.
и переходы через магистраль в разных уровнях.
Автобусные остановки вне пределов населенных пунктов должны располагаться на прямых участках дорог или на кривых в плане с радиусом не менее 1000 м для дорог I и II категорий, 600 м – для до-
рог III категории, 400 м – для дорог IV–V категорий и продольных И
В пересеченной местности с затяжными продольными уклонами
автобусные остановки размещают у вершин выпуклых кривых в продольном профиле, обеспечивающих достаточное расстояние видимости.
Автобусные остановки не следует располагать:
–на участках дорог с насыпями высотой более 1,5 м;
–в пониженных зонах рельефа местности, где возможны снежные заносы, туманы, гололед;
218
– на вогнутых кривых продольного профиля перед значительными подъемами, в зонах которых водители развивают скорости для их динамичного преодоления;
– на участках, для которых расчетный коэффициент безопасности меньше 0,7 или коэффициент относительной аварийности более 20.
СРасстояние между автобусными остановками назначают, исходя из фактической и заданной потребности и необходимости на основании техн ко-эконом ческого обоснования. На дорогах I–III категорий автобусные остановки рекомендуется назначать не менее чем через
планировочные3 км, в курортных районах и в густонаселенной местности – 0,6 км, на дорогах IV – V категор й – не менее чем через 500 м.
На эксплуат руемых дорогах можно использовать различные решен я дополнительных полос в зонах автобусных остановок (бАс. 15.1) с учетом интенсивности движения автобусов и
других транспортных средств. При проектировании новых дорог обычно руководствуются типовыми проектными решениями.
Д

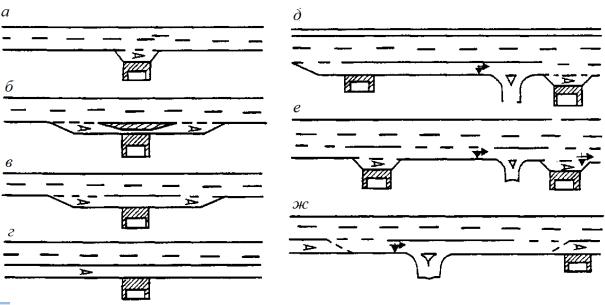

Рис. 15.1. Варианты планировочных схем устройстваИавтобусных остановок: а - изолированная остановочная площадка (карман); б, в – дополнительная полоса с разделительным островком (а) или без него (в); г – обособленная дополнительная полоса между соседними автобусными остановками и пересечениями; д, е, ж – дополнительная полоса для совмещения движения автобусов и поворачивающих автомобилей
По оценке Росавтодора, размер ежегодного ущерба, наносимого дорогам России автотранспортными средствами со сверхнорматив-
219
ным весом, достигает 2,6 трлн руб. Иными словами, ежесуточно порядка 200–500 грузовых автомобилей со средним удельным превышением весовых норм в 45%, а это порядка 30% от всего грузового потока, проходя через определенный участок дороги, попросту приводят его в негодность. В соответствии с постановлением Правительства Российской Федерации от 16 ноября 2009 г. № 934 «О возмещении вреда, причиняемого транспортными средствами, осуществ-
ляющими перевозки тяжеловесных |
грузов по автомобильным доро- |
|||
гам Росс йской |
|
Федерации» Росавтодор с 1 октября 1916 г. запус- |
||
тил пилотный проект автоматической системы весогабаритного кон- |
||||
троля транспортных средств. Это значит, что теперь грузовики будут |
||||
С |
|
|
|
|
взвеш ваться прямо во время движения по дороге специальной сис- |
||||
темой, наруш |
телей |
удут выявлять без участия сотрудников Гос- |
||
автоинспекц |
Ространснадзора. |
|
||
В новой редакц |
Кодекса |
административных правонаруше- |
||
полностью |
|
зменена статья 12.21.1. Теперь за превышение на- |
||
ниях |
|
|||
грузки на ось |
га ар |
тов транспортного средства материальную от- |
||
ветственность несут водитель, перевозчик и владелец. Нарушения ав- |
||||
томатически фиксирует автоматизированная система весового кон- |
об троля, при этом штрафыАпредусмотренывысокие.
Чтобы обеспечить выполнение новых правил и исключить разорительный перегруз, на дорогах должны быть установлены посты ве-
Участок автомобильной дорогиДна подходе к стационарному пункту весового контроля (СПВК) оборудован техническими средствами организации дорожного движения для обеспечения заблаговременного перестроения транспортных средств и заезда на контрольный пункт.
сового контроля. Инженерный центр ЦКТ представил две их разновидности: стационарный и мобильный. Пункты весового и габаритного контроля могут быть компонентами единой информационной транспортной системы, систем Безопасный город, единых диспетчер-
ских центров ГО и ЧС. |
И |
|
Запроектированные технические средства организации дорожного движения и автоматизированные системы весового контроля позволяют определить весовые параметры транспортных средств без снижения установленной скорости движения, а также позволяют в случаях, когда показания автоматизированных систем весового контроля транспортных средств превышают весовые параметры, уста-
220
новленные на территории Российской Федерации, направлять транспортное средство на контрольное взвешивание.
тоимость создания одного пункта автоматического весогабаритного контроля зависит от категории дороги и варьируется от 25 до 100 млн руб.
САвтомобиль взвешивается в движении для предварительной оценки. При равномерном движении вес определяется более точно, при неравномерном – нагрузка может перераспределяться. После предвар тельного определения превышения веса транспортное средствоидолжно быть повторно взвешено в статическом режиме, поэтому оно останавл вается выводится с полосы движения на стоянку для задержанного транспорта. На контрольных весах, установленных на стоянке для задержанных транспортных средств, производится стати-
–д намбАческое взвешивание транспортных средств, движущихся по проезжей части;
–выявление из о щего потока транспортных средства весовыми параметрами, превышающими допустимые;
–определение о щей массы транспортного средства;
–осевые нагрузки;
–межосевые расстояния; Д
–скорости движения;
–автоматическое распознавание государственного регистрационного номера транспортного средства с помощью системы видеонаблюдения;
–передачу данных о превышениях весовыхИпараметров оператору поста весового контроля (СПВК) для оперативного решения по остановке транспортного средства, а также передачу необходимой текстовой или графической информации на информационное табло;
–возможность передачи данных измерений и видеорегистрации транспортных средств по беспроводному каналу связи и через интернет;
–возможность распечатки на бумажном носителе изображения транспортного средства с указанием даты, времени и результатов измерений. Хранение в электронном виде результатов измерений.
Система весового контроля позволяет после того, как транспортное средство прошло процедуру взвешивания, выдать на руки водите-
221
лю бумажный документ, в котором вместе с четкой идентификацией транспортного средства отображены допустимые и определенные весовые характеристики, величина превышения (если имеется) и тождественная стоимость перевеса, указаны точное время и дата взвешивания, место дислокации пункта весового контроля, номера и даты то-
Сваро-сопроводительных документов, данные путевого листа, данные весов, на которых проводилось взвешивание, данные по дате проведенияиорган зац ,проводившейпоследнююпроверкувесов (рис.15.2).
В течен е пяти лет на российских дорогах появится 387 пунктов контроляи.
РисбА. 15.2. Модель стационарного пункта весового контроля:
1 – площадки для стоянки автомо илей, подлежащих взвешиванию; 2 – подъезд к пункту весового контроля; 3 – взвешивающийДкомплекс; 4 – выезд с пункта весового контроля
Кроме стационарных пунктов используются мобильные посты весового контроля. В этом случае Инженерный комплекс представляет собой транспортное средство, имеющее соответствующий сертификат и подкладные поосные весы. МожетИустанавливаться на различных аттестованных площадках, что создает элемент неожиданности для водителей. Набор функций такой же: регистрация нарушений, расчет размера штрафа, исключение коррупции.
Кроме автоматического взвешивания будет внедрен сервис «сигнал тревоги». Когда система обнаружит, что фура перегружена уже настолько, что ее нужно не штрафовать, а остановить как можно скорее, пока это не привело к серьезной аварии, она проинформирует об этом ближайший пост ДПС для принятия оперативных мер.
222
