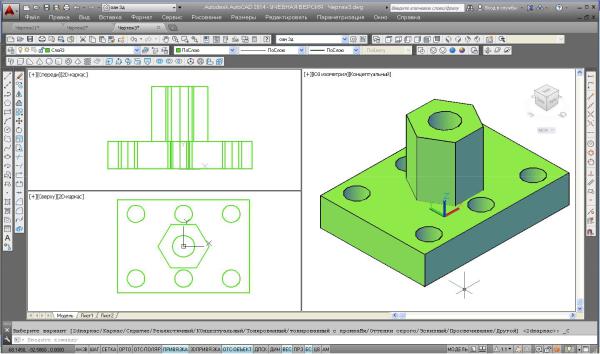

11. Выполнить операцию Вычитание (3D-тело – Цилиндр). Выполнить тонирование 3D-модели с помощью операций Визуальные стили Визу-
альный стиль «Концептуальный» (рис. 81).
|
|
И |
|
Д |
|
А |
|
|
Рис. 81. Операции Вычитание (3D-тело – Цилиндр), Тонирование |
||
б |
|
|
З КЛЮЧЕНИЕ
Итак, изучены основыикомпьютерной графики. Курсовые и дипломные проекты можно выполнятьСна компьютере.
Следует учесть, что программа AutoCAD разработана американской фирмой Autodesk и требует создан я слоев, стилей шрифтов, размеров, шаблонов для оформления листа и вывода на печать в соответствии с ГОСТами ЕСКД и СПДС. Однажды созданные стили, блоки, шаблоны и пр. можно переносить из файла в файл с помощью Центра управления AutoCADа, поэтому разрабатывать и именовать их нужно аккуратно с первого же чертежа.
Вопросы и задания для самопроверки
1.Как создать собственный интерфейс для работы в 2D-пространстве про-
граммы?
2.Какие функции выполняют левая и правая кнопки мыши при работе в программе AutoCAD?
3.Какие команды позволяют изменять положение и величину изображения на экране?
4.Перечислить способы выбора объектов для редактирования.
5.Перечислить способы ввода команд в программе.
56
6. Чем различаются глобальные и временные объектные привязки и как их выбрать?
7. Что относится к простым и сложным примитивам? На примере полилинии выполнить чертеж стрелки.
8. Как выполнить штриховку замкнутого и разомкнутого контуров? На примере штриховки PLAST выполнить условное изображение поверхности грунта в разрезе.
9. Как создать новый размерный стиль?
10. Перечислить возможные способы редактирования геометрических объектов. На примере чертежа окружности изменить радиус с помощью окна
Свойства.
11. Что такое блок? Создать статический и динамический блоки на примере чертежа оконного проема здания.
12. Как создать новый Лист для компоновки в разных масштабах геометрических объектов, выполненных в пространстве Модели?
13. Какими панелями можно дополнить интерфейс программы для работы в 3D-пространстве?
