6. Описание лабораторной установки

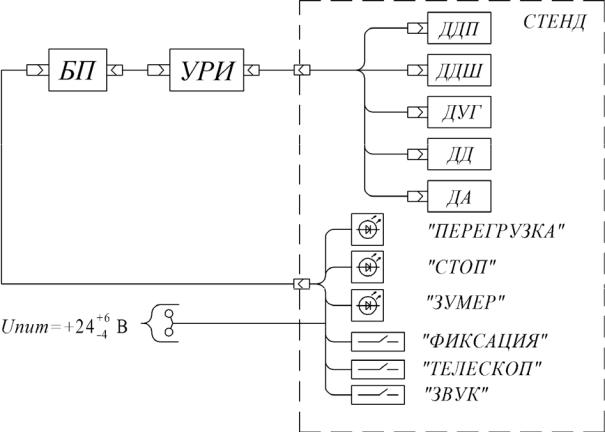

Лабораторная установка содержит БП, УРИ и стенд, в состав которого входят тумблеры «ТЕЛЕСКОП», «ФИКСАЦИЯ», имитирующие соответствующие концевые выключатели, тумблер «ЗВУК» и светодиодные индикаторы «ПЕРЕГРУЗКА», «СТОП», «ЗУММЕР»

С(рис. 16).

и б А Д

-ДД – датчик длины стрелы; И

-ДУГ – датчик угла наклона стрелы;

-ДДП – датчик давления в поршневой полости гидроцилиндра подъёма стрелы;

-ДДШ – датчик давления в штоковой полости гидроцилиндра подъёма стрелы;

-ДА – датчик азимута (угла поворота платформы).

47

7.Порядок выполнения работы

7.1.Включение прибора и проверка прохождения теста

7.1.1. Установить на стенде ручки имитаторов всех датчиков в среднее положение, тумблеры «ЗВУК», «ФИКСАЦИЯ» и «ТЕЛЕ-

КОП» в нижнее положение («ВЫКЛ»). С7.1.2. Установить на блоке УРИ переключатель «КОНТРОЛЬ-

РЕЖИМ» в положение «КОНТР», потенциометр «ЛЕВЫЙ УГОЛ» в крайнее левое положение, потенциометр «ПРАВЫЙ УГОЛ» в крайнее правое положен е.

7.1.4. Подать постоянное напряжение 24 В на стенд, соблюдая полярность.

7.1.3. Установ ть тумблер включения питания на БП в положение ние«ВЫКЛ».

7.1.5. Установ ть тум лер включения питания на БП в положе- «ВКЛ»,бна стенде загораются индикаторы «ПЕРЕГРУЗКА», «СТОП», огран ч тель проходит тестирование: на цифровых индикаторах УРИ проход т ц клы знакоиндикации от 000 до 999, кратко-

временно од н раз за ц кл выводится служебная информация.

7.2.Проверка юстировочных режимов

7.2.1.Установить на локе УРИ переключатель «КОНТРОЛЬРЕЖИМ» в положение «ЮСТ1».

7.2.2.Вращая на стенде потенциометр « УГ», определить, на ка-

ком индикаторе УРИ изменяется информация об угле наклона стрелы. Название этого индикатора занести в табл. 10.ДА

ком индикаторе УРИ изменяется информация о давлении в поршневой полости гидроцилиндра подъёма стрелы. Название этого индикатора занести в табл. 10.

7.2.5. Вращая на стенде потенциометр «ДДШ» при нажатой кнопке «ИНДИК» на блоке УРИ, определить, на каком индикаторе УРИ изменяется информация о давлении в штоковой полости гидроцилиндра подъёма стрелы. Название этого индикатора занести в табл. 10.

48

7.2.9.Сравнить значения коэффициентов табл. 11 с коэффициентами табл. 9.

7.2.10.Установить на блоке УРИ переключатель «КОНТРОЛЬРЕЖИМ» в положение «ЮСТ3».

7.2.11.Вращая потенциометр «ЛЕВЫЙ УГОЛ» на блоке УРИ, определить, на каком индикаторе изменяется информация об ограничении левого угла поворота платформы. Название этого индикатора занести в табл. 12.

7.2.12.Вращая на стенде потенциометр « А», определить, на каком индикаторе изменяется информация об угле поворота платформы. Название этого индикатора занести в табл. 12.

7.2.13.Установить потенциометр «ДА» в положение, соответствующее углу поворота платформы 180°.

7.2.14.Вращая потенциометр «ПРАВЫЙ УГОЛ» на блоке УРИ, определить, на каком индикаторе изменяется информация об ограничении правого угла поворота платформы. Название этого индикатора занести в табл. 12.

7.2.15.При нажатой кнопке «ИНДИК» на блоке УРИ вращая на стенде поочередно потенциометры «ДДП» и «ДДШ», определить, наИ

49

каком индикаторе УРИ изменяется информация о разности давлений в поршневой и штоковой полостях гидроцилиндра подъёма стрелы. Название этого индикатора занести в табл. 12.

РЕЖИМ» в положениеА«1».

7.3.1. Установить на блоке УРИ переключатель «КОНТРОЛЬ-

7.3.2. Вращая на стенде потенциометр « » поочередно влево и вправо до положений, когда начинают мигать соответственно индикаторы «ЛЕВЫЙ УГОЛ» и «ПР ВЫЙ УГОЛ», определить в режиме

7.3.3.Установить на блоке УРИ переключатель «КОНТРОЛЬРЕЖИМ» в положение «1».

7.3.4.Установить по цифровым индикаторам УРИ потенциометром «ДД» длину стрелы 10 м, потенциометром «ДУГ» вылет 4 м.

50

7.3.5.Нажать на блоке УРИ кнопку «СТЕНА», загорается соответствующий светодиод.

7.3.6.Увеличивая потенциометром «ДУГ» вылет, наблюдать за индикаторами «СТЕНА» и «СТОП». Данные наблюдений занести в табл. 14.

7.3.7. Отмен ть введенные ограничения повторным нажатием «СТЕНА», гаснет светодиод «СТЕНА» и индикатор «СТОП».

7.3.8. Установ ть по цифровым индикаторам потенциометром

тумблер «ЗВУК» стенда.

7.4.2. Увеличивая потенциометрами «ДДП» и «ДДШ» показания индикатора ЗАГРУЗКА ФАКТ, определить процент загрузки, при котором появляется звуковой сигнал, и занести это значение в табл. 15.

51

7.4.3. Продолжая увеличивать потенциометрами «ДДП» и «ДДШ» показания индикатора «ЗАГРУЗКА ФАКТ», определить процент загрузки, при котором формируется сигнал отключения, когда загорается индикатор «ПЕРЕГРУЗКА», и занести это значение в табл. 15. Выключить тумблер «ЗВУК» на стенде.

7.5.5.Установить потенциометр «ДУГ»Ипоочередно в крайнее правое и левое положения, загорается индикатор «НЕ СПРАВНОСТЬ», на индикаторе «ВЫЛЕТ» высвечивается код неисправности, остальные цифровые индикаторы погашены. Значение кода неисправности занести в табл. 16.

7.5.6.Установить потенциометр «ДУГ» в среднее положение,

гаснет индикатор «НЕИСПРАВНОСТЬ», на цифровых индикаторах появляется информация.НОСТЬ», на индикаторе «ВЫЛЕТ» высвечивается код неисправно-

52

7.5.7. Установить потенциометр «ДД» поочередно в крайнее правое и левое положения, загорается индикатор «НЕИСПРАВНОСТЬ», на индикаторе «ВЫЛЕТ» высвечивается код неисправности, остальные цифровые индикаторы погашены. Значение кода неисправности занести в табл. 16.

7.5.8. Установить потенциометр «ДД» в среднее положение, гаснет индикатор «НЕИСПРАВНОСТЬ», на цифровых индикаторах по-

7.6.2. Поданным табл. 17 построить график грузовой характери-

стики крана Qmax = f1(R).

7.6.3. Установить длину стрелы 11,7 м, вылет – 3 м. Занести в табл. 18 значение максимальной грузоподъёмности Qmax при выклю-

Содержание отчета:

1)название работы;

2)цель работы;

3) схема испытаний ограничителя грузоподъёмности АСУ ОГП 31А (см. рис. 16);

53

4)табл. 10-18;

5)график Qmax = f1(R) в соответствии с табл. 17;

6)выводы.

телескопа?
