2.5 Формирование отчетов по результатам решения

Если средство Поиск решения нашло решение, то Excel предоставляет возможность на основе полученного решения создать отчеты следующих типов (рис. 5).

Рис. 5. Фрагмент диалогового окна Результаты Поиска решения: вкладка

Типы отчетов

В отчете Результаты выводятся исходные и полученные в результате поиска решения значения изменяемых ячеек и целевой функции, а также сведения об ограничениях задачи.

Отчет Устойчивость дает основную информацию для анализа чувствительности линейных и нелинейных моделей. Этот анализ показывает, насколько чувствительно оптимальное решение к небольшим изменениям параметров модели. Этот тип отчета будет недоступен, если в модели используются ограничения целочисленности.

Отчет Пределы представляет собой ограниченный вариант отчета Устойчивость. Здесь показаны наименьшее и наибольшее значения, которые может принимать каждая изменяемая переменная целевая функция. Этот тип отчета будет недоступен, если в модели используются ограничения целочисленности.

Для выполнения анализа полученного решения формируются следующие отчеты: по результатам (рис.6); по устойчивости (рис. 7); по пределам (рис. 8).

Для создания отчетов в диалоговом окне Результаты поиска решения (см. рис. 5) в списке Тип отчета выберите один или несколько типов отчетов и щелкните на кнопке ОК. Соответствующие отчеты будут созданы на новых листах в текущей рабочей книге, каждый отчет - на отдельном рабочем листе.

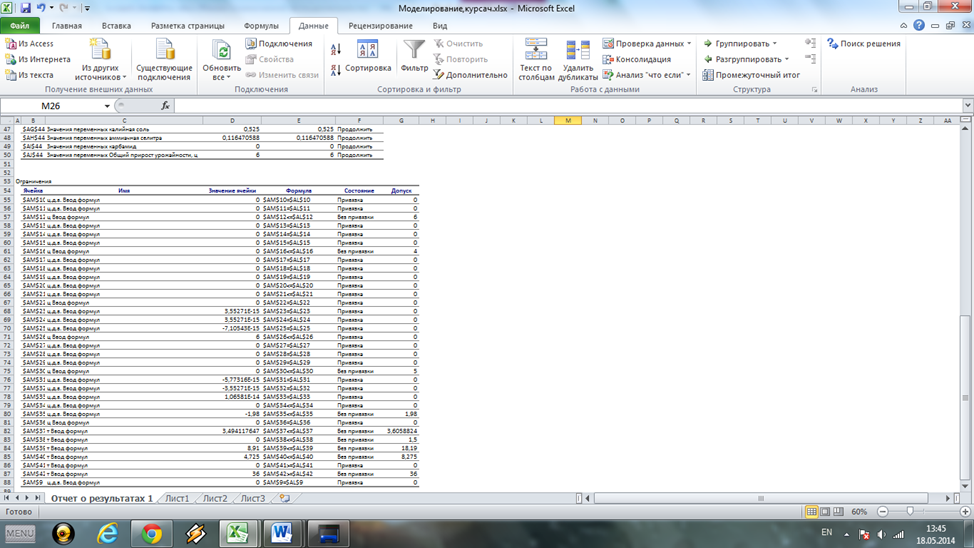

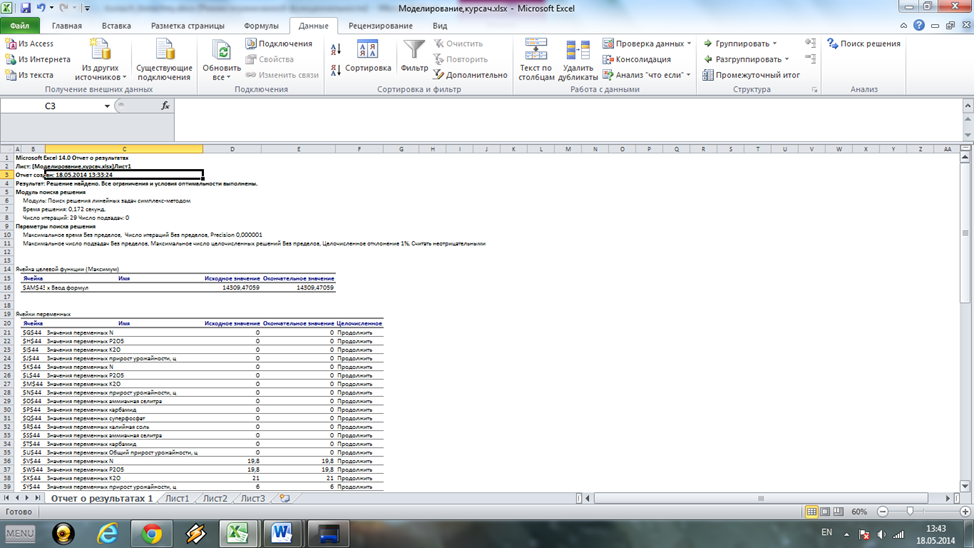

Рис. 6. Отчет по результатам

В отчете Результаты, показанном на рис. 6, содержатся следующие данные:

• адреса целевой ячейки и изменяемых ячеек и их имена (если они заданы) и значения в этих ячейках до начала выполнения Поиск решения и после завершения.

• адреса ячеек, на значения которых налагаются ограничения, имена этик ячеек (если они заданы), значения в этих же ячейках, формулы ограничений, статус ограничения (связанное или не связанное) и значения разностей.

Значения разностей - это абсолютные разности между вычисленными значениями правых и левых частей неравенств. Если значение разности для некоторого ограничения равно нулю, то это ограничение называется связанным или лимитирующим, поскольку оно лимитирует найденное решение. Если значение разности для ограничения не равно нулю, то такое ограничение называется не связанным или не лимитирующим, - найденное решение не зависит от этого ограничения.

Отчет по устойчивости показан на рис. 7. Такой отчет доступен только для задач, которые не имеют ограничений целочисленности. В этом отчете содержатся следующие данные.

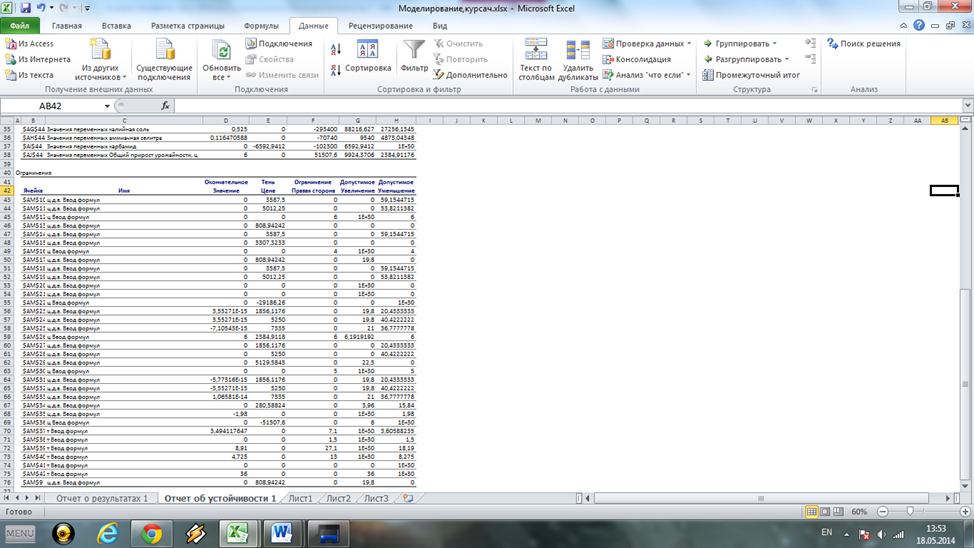

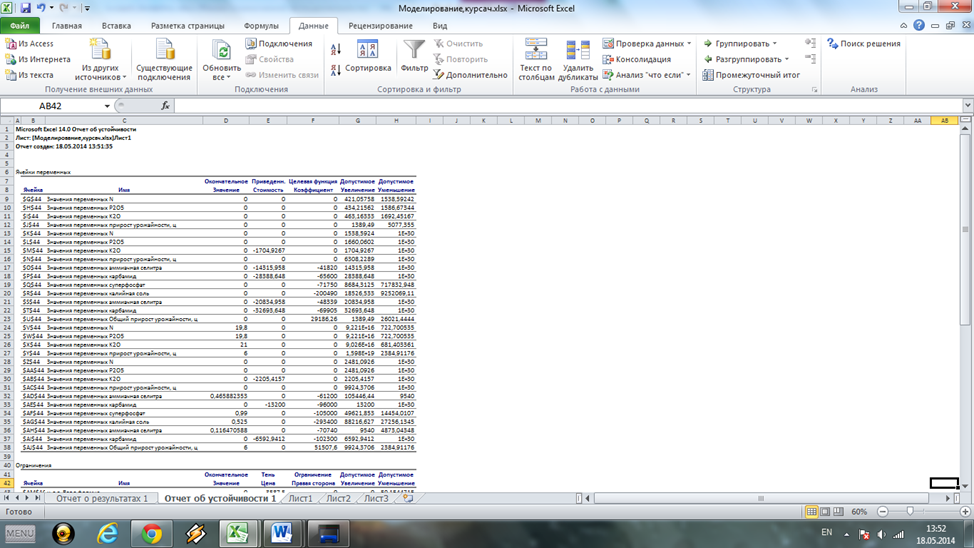

Рис. 7. Отчет по устойчивости

• В таблице Изменяемые ячейки приведена информация о значениях изменяемых ячеек:

• адреса и имена (если заданы) изменяемых ячеек;

• значения этих ячеек, найденные средством Поиск решения;

• нормированная стоимость, показывающая, насколько изменится значение целевой функции, если на единицу изменится значение в данной изменяющейся ячейке при условии, что это значение достигло своей верхней иди нижней границы,

• целевой коэффициент - коэффициент, стоящий при данной изменяемой переменной в уравнении целевой функции;

• значения в столбцах Допустимое увеличение и Допустимое уменьшение показывают, в каких пределах может изменяться целевой коэффициент при условии, что найденное значение целевой функции останется неизменным.

• В таблице Ограничения приведена информация об ограничениях:

• адреса и имена (если заданы) ячеек, на значения которых наложены ограничения;

• значения в этих ячейках, найденные средством Поиск решения;

• теневая цена показывает, насколько изменится значение целевой функции, если на единицу изменится значение правой части данного ограничения при условии, что это изменение лежит в пределах, указанных в столбцах Допустимое увеличение и Допустимое уменьшение;

• значения правых частей ограничений;

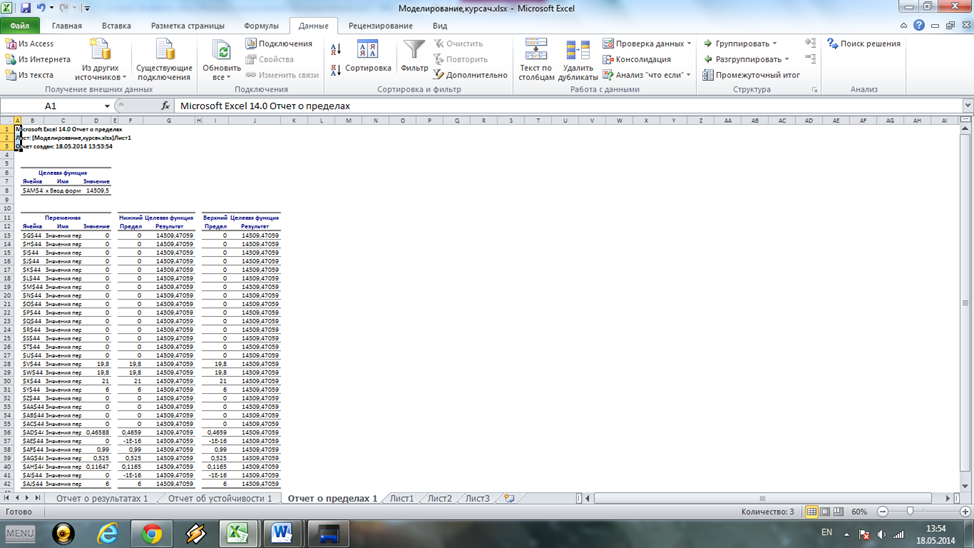

Отчет по пределам показан на рис. 8. Такой отчет доступен только для задач, которые не имеют ограничений целочисленности. В этом отчете показано значение в целевой ячейке.

Рис.8. отчет по пределам
