2.4.2.5. Рішення типових завдань.

Завдання №1.

Купуємо ЗСП для освітлюваного приміщення. Вихідні дані: L=10м; l=15м; ш = 40 мм

Потрібно визначити: фокусну відстань об'єктиву f для (Шн), нормативну величину корисного світлового потоку проектора (Ф_н).

Рішення:

1. Визначаємо нормативне значення ширини екранного зображення;

Ш_н = 0.2 * L = 0.2 х 10 = 2м

2. Визначаємо значення фокусної відстані об'єктиву проектора;

f = ш * l / Ш_н = 40 х 15/2 = 300мм; розмірність (мм * м/м = мм)

3. Визначаємо значення нормативної величини корисного світлового потоку;

Ф_н = В_н * Ш_н * Н_н / _ρ лм; розмірність (асб * м * м = лм)

Для визначення Ф_н потрібно знайти нормативне значення висоти екранного зображення

Н_н = 0,75 * Ш_н = 0,75 * 2 = 1,5 м; розмірність (мм * м/м = мм)

Висновок: купуємо ЗСП із фокусною відстанню об'єктиву f =300мм і корисним світловим потоком Фн. = 2400 лм

Завдання №2.

Є ЗСП. Необхідно визначити його придатність для наступних умов експлуатації:

освітлюване приміщення довжиною L = 10м;

апарат установлений на відстані від екрана l = 12м;

характеристики проектора:

f = 240 мм;

ш х h = 80 х 40 мм;

Фт. _х.= 800 лм;

Потрібно визначити придатність проектора до роботи в заданих умовах (зрівняти Ш_н < Ш_р, Фт. _х. > Фр.)

Рішення:

1. Визначаємо нормативне значення ширини екранного зображення;

Ш_н = 0.2 * L=0.2 * 10= 2м

2. Визначаємо розрахункове значення ширини екранного зображення;

Ш_р = ш х l / f = 80 * 12 / 240 = 4м; розмірність (мм * м/мм = м)

Вывод 1: Оскільки Ш_р Ш_н - експлуатація проектора допускається.

3. Визначаємо розрахункове значення корисного світлового потоку проектора;

Фр. = В_н * Ш_р * Н_р / _{ρ =}300 * 4 * 2/0.75 = 3200лм; розмірність (асб * м *м = лм)

Для визначення Ф_р потрібно знайти розрахункове значення висоти екранного зображення;

Н_р = h* l / f = 40 * 12 / 240 = 2м; розмірність (мм * м/мм = м)

Вывод 2: Оскільки Фт. _х.Фр. _н., експлуатація проектора забороняється для заданих умов його застосування.

2.4.2.6. Розміщення тспі статичної проекції в аудиторіях.

У даній дозі ми розглянемо елементи проектування навчальних аудиторій і оснащення їхнім комплексами ТЗН.

Проектування оснащення ТЗПІ статичної проекції аудиторій, рекомендується починати із проекту встановлення екрану.

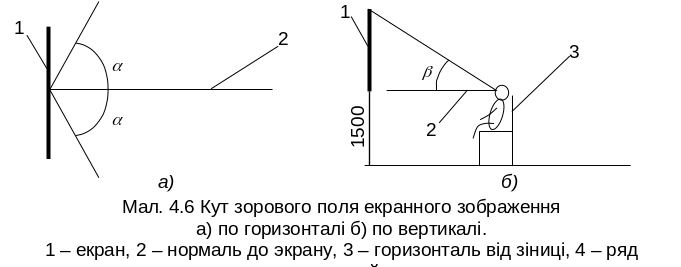

Всі екрани мають так звані кути зорового поля екранного зображення. Для непрозорих екранів ці кути становлять по горизонталі α = 60° (див. мал. 4.5 а) , по вертикалі α = 40° (див. мал. 4.3 в) щодо нормалі до екрану та щодо зіниці людини до верхньої частини екрана.

Для забезпечення цих кутів екран розташовують на висоті 1.5 метра від підлоги по центру короткої стіни аудиторії (див. мал. 4.5)

Після розміщення екрана приступають до розміщення ТЗПІ. Варіанти встановлення в аудиторії ЗСП рекомендуються в такій послідовності: (Мал. 4.6).

а) В підсобному приміщенні (1);

б) Наприкінці аудиторії за останнім рядом глядачів (2);

в) За прозорим екраном (3);

г) На кронштейнах, закріплених на стіні, на підлозі або на стелі (4);

д) Для графо та епіпроекторів перед першим рядом глядачів (5).

Схема розміщення вибирається після обчислення відстані від екрану до апарата.
