Крышные кондиционеры

Устанавливаются на плоских крышах, кровлях.

Крышный кондиционер представляет собой, как правило, моноблок, расположенный на крыше или плоской кровле.

При расположении моноблока на наклонной поверхности сооружается специальная рама.

Моноблок состоит из 3-ех отделений:

-компрессорно-конденсаторного агрегата 1;

-воздухоохладительного отделения 2;

-смесительной камеры 3.

Для подачи свежего воздуха в помещение и удаление отработанного воздуха из помещения делаются 2 отверстия в потолке.

В промышленности выпускаются такие кондиционеры только с воздушным конденсатором.

Преимуществом крышного кондиционера является то, что он может работать в 3-ех режимах:

-режим охлаждения;

-режим обогрева;

-режим вентиляции.

Температура приточного воздуха может регулироваться рециркуляцией путем закрытия, открытия заслонок.

В двухблочных кондиционерах наружный блок включает в себя компрессорно-конденсаторный агрегат и смесительную камеру. Внутренний блок представляет собой воздухоохладительное отделение. В этом случае необходимо одно отверстие в потолке.

Канальные кондиционеры

Канальные кондиционеры относятся к местным полупромышленным кондиционерам. Они могут быть моноблочные и двухблочные.

Канальные кондиционеры применяются, как правило, в зданиях с большим количеством малых помещений.

Рисунок – Канальный кондиционер

От кондиционера через распределительные коллекторы отводятся гибкие воздуховоды-каналы. Гафрированные гибкие каналы выполняются из капрона, пластика, ткани, тонкого металла.

Кондиционеры и все каналы размещаются в пространстве между основным потолком и подвесным потолком.

Кондиционер крепится к потолку с помощью специальных шпилек.

К конструкции кондиционера не предъявляются требования по цвету и дизайну, так как со стороны помещения его не видно.

В моноблочных кондиционерах для подачи и отвода воздуха на конденсатор в потолке делаются отверстия.

В двухблочных (или сплитсистемах) компрессорно-конденсаторный агрегат устанавливается на кровле или на наружной стене.

Канальные кондиционеры могут работать полной рециркуляцией или с частичной рециркуляцией.

В кондиционерах с частичной рециркуляцией используется камера смешения, в которую подается свежий воздух.

Если кондиционер работает в зимний период, то свежий воздух необходимо подогревать. Для этого дополнительно используются электрические или водяные воздухонагреватели.

Управление работой кондиционера осуществляется с дистанционного пульта управления.

Особенностью такого кондиционера является наличие вентилятора с повышенным напором воздуха для компенсации аэродинамических потерь в каналах.

Диаметр каналов составляет 100-300 мм, длина канала может быть до 100м.

При температуре воздуха ниже -15 работа кондиционера экономически нецелесообразна.

Система кондиционирования с чиллерами и фанкойлами

Такие системы кондиционирования относятся к центрально-местным СКВ, так как включают в себя как центральный кондиционер, так и внутренние блоки-доводчики (фанкойлы).

В состав СКВ входят: центральный кондиционер, чиллер, насосная станция, внутренние блоки-доводчики (фанкойлы).

Чиллер- это комплексная агрегатированная холодильная машина для охлаждения жидкости. В качестве жидких хладоносителей могут быть использованы: вода, рассолы, водные растворы гликолей и другие.

Чиллеры могут быть с воздушным конденсатором и с водяным конденсатором.

Чиллеры с воздушным конденсатором располагаются в местах свободных для доступа наружного воздуха. Они могут работать в режиме теплового насоса для обогрева воздуха в помещение.

Чиллеры с водяным конденсатором могут устанавливаться на любой малоценной площади или в отдельном машинном отделении.

Особенностью такого чиллера является обязательное наличие водоохлаждающего устройства (градирни или бассейна).

Наилучшее расположение оборудования на чердаке здания со свободным доступом наружного воздуха. Центральный кондиционер, чиллер и насосная станция расположены компактно в непосредственной близости друг от друга.

Производительность центрального кондиционера побирается по min санитарным нормам.

Фанкойлы располагаются внутри помещений.

От центрального кондиционера к фанкойлам проводятся воздуховоды.

Водяные трубопроводы связывают фанкойлы с насосной станцией и чиллерами.

Кроме этого, водяные трубопроводы от насосной станции проводятся и к центральному кондиционеру.

Принцип действия

В чиллере происходит охлаждение хладоносителя (вода) до температуры 5-7 .

В насосной станции вода подается ко всем фанкойлам и к центральному кондиционеру.

В теплообменниках фанкойлов вода нагревается на 4-5 , охлаждая при этом воздух внутри помещений.

Отепленная вода по трубопроводу сливается в бак насосной станции, далее поступает в чиллер на охлаждение.

Кондиционер работает по прямоточной схеме, охлаждая наружный воздух.

Проходя через кондиционер, воздух охлаждается. Затем по воздуховодам подается ко всем фанкойлам. С помощью вентилятора фанкойла воздух распределяется внутри помещения.

Таким образом, в фанкойлах происходит доохлаждение воздуха холодной водой из чиллера.

В состав насосной станции входят: рециркуляционные насосы (не менее 2), расширительный бак, бак-аккумулятор, запорная арматура, приборы автоматики и т.д.

Система автоматизации насосной станции может быть индивидуальной или совмещенной с системой автоматизации чиллера.

Все оборудование насосной станции установлено на единой раме.

В некоторых насосных станциях расширительные баки снабжены электронагревателями для регулирования температуры воды.

Производительность насосной станции рассчитывается по формуле:

(л/с), где (1)

- холодопроизводительность чиллера;

степень охлаждения воды в чиллере (4-5 ).

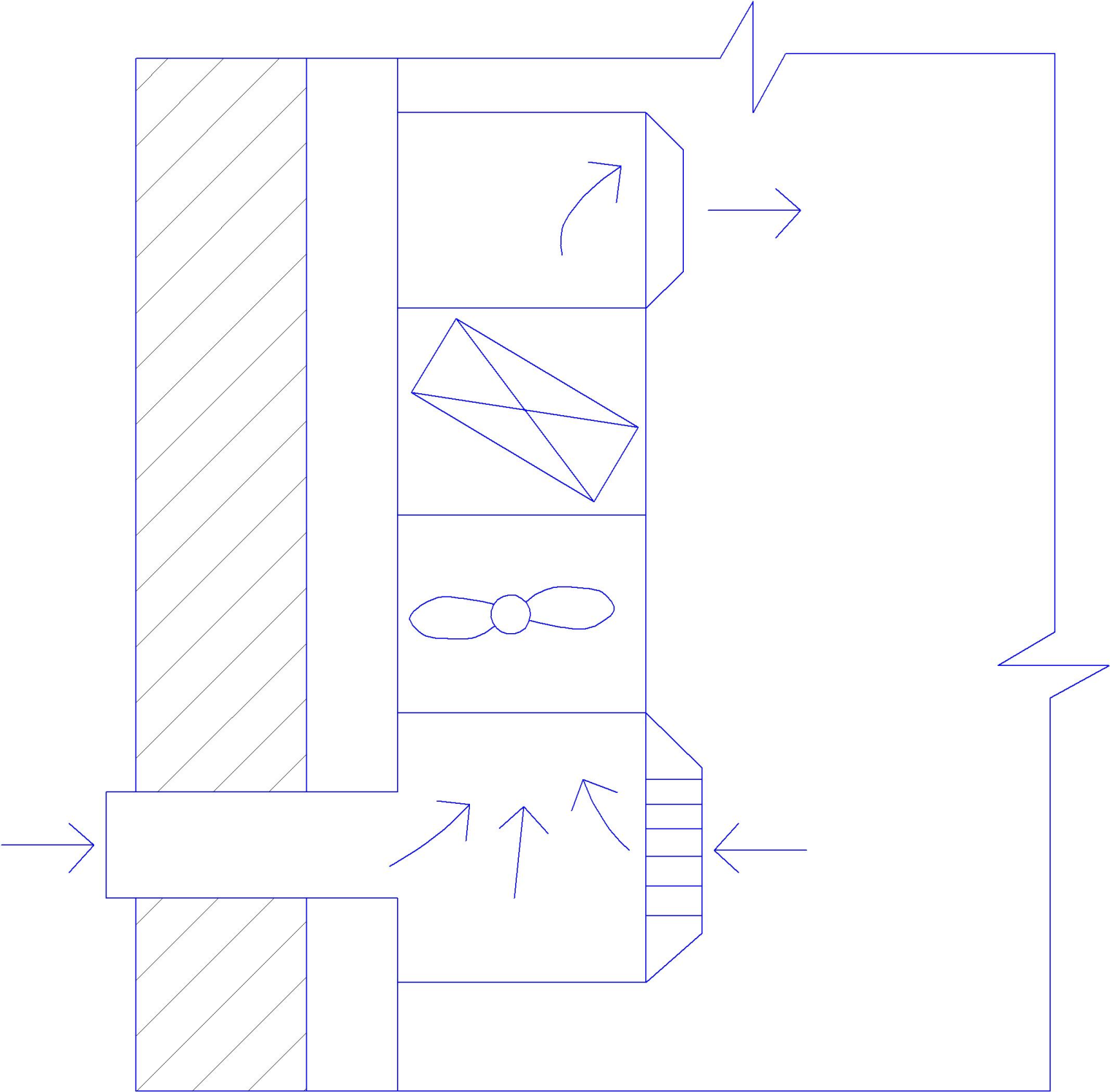

Фанкойлы располагаются внутри помещения. Они могут быть напольными в виде шкафа, подвесными около потолка, крепиться на стене, располагаться над подвесным потолком или размещаться в воздуховодах.

Основными элементами фанкойла являются: теплообменник, вентилятор, электродвигатель вентилятора с регулируемой производительностью, система фильтров, дренажный насос, поддон для сбора конденсата, смесительная камера.

Теплообменники выполняются из медных труб с алюминиевым пластинчатым оребрением.

Фанкойлы могут иметь один или два теплообменника.

При использовании одного теплообменника фанкойл работает только на охлаждение. К нему подается хладоноситель от чиллера.

Если используется два теплообменника, то второй предназначен для нагрева воздуха. К нему подается горячий теплоноситель от центральной системы теплоснабжения.

В самой верхней части теплообменников устанавливают вентиль для спуска воздуха.

В самой нижней части теплообменников устанавливают вентиль для спуска воды.

Если в помещении отсутствует горячая вода центрального теплоснабжения, то используются в фанкойлах электронагреватели.

В фанкойлах применяются фильтры сетчатые с наполнителем из набивного материала. Для особо чистых помещений нетканый материал пропитывается бактерицидным раствором.

Вентиляторный блок состоит из одного или нескольких вентиляторов в зависимости от производительности и условий работы.

В фанкойлах могут использоваться центробежные и радиальные вентиляторы. Последним дается предпочтение из-за более низкого шума.

Дренажный насос необходим для удаления конденсата из поддона при его расположении ниже уровня слива.

Блок управления фанкойла располагается в корпусе. В современных системах дополнительно прилагается дистанционный пульт управления ДПУ. Регулировать параметры воздуха можно с стационарного или с дистанционного пульта управления.

Смесительная камера необходима для уменьшения аэродинамических потерь при смешивании наружного и рециркуляционного воздуха.
