4.7. Порядок введення керуючої програми

Для уведення КП варто нажати клавіші 5 (уведення), 13 (скидання пам'яті), N (номер кадру) і набрати номер першого кадру програми.

Набір і уведення провадиться послідовно по кадрам. Програма, що набирається, висвічується на екрані БВСІ в шостому, сьомому й восьмому рядках. Під час набору останню фразу можна стерти натисканням клавіші 11 (чищення). Набраний кадр уводиться у пам'ять натисканням клавіші 5 (уведення) і стирається з екрана БВСІ, де автоматично висвічується номер наступного кадру й т.д. Якщо програма закінчена, тобто набраний кадр, що містить слово М02, то в правому куті першого рядка екрана БВСІ висвічується КП (кінець програми).

Для продовження роботи в раніше перерваному режимі уведення програми необхідно нажати клавіші 5 (уведення), 1 (пошук кадру) і набрати номер останнього кадру раніше уведеної програми. Потім натискають клавішу 9 (зрушення кадру). На екрані БВСІ висвітиться останній кадр уведеної програми. При повторному натисканні клавіші 9 шостий, сьомий і восьмий рядки екрана БВСІ стираються, висвічується наступний номер кадру.

Для індикації уведеної у пам'ять пристрою програми необхідно нажати клавіші 5 (уведення) і 9 (зрушення кадру). У цьому випадку перший кадр програми висвічується на екрані БВСІ. Послідовними натисканнями клавіші 9 висвічуються наступні кадри.

У випадку закінчення програми при подальшому натисканні клавіші 9 індикація знову починається з першого кадру.

Для перегляду програми з певного кадру необхідні дії, аналогічні виконуваним при продовженні уведення програми з певного кадру. Перегляд програми продовжують натисканням клавіші 9 .

Робота на верстаті зручним керуванням.

У режимі ручного керування оператор має можливість обробляти деталь за допомогою мнеморукоятки або маховичків, набирати й відпрацьовувати кадри, а також складати програми за зразком.

Для роботи мнеморукояткою або маховичками необхідно встановити режим ручного керування, нажавши клавішу 4 , потім задати обрану частоту оберт ання шпинделя й величину подачі й нажати клавішу 17 (пуск). Шпиндель почне обертатися із заданою частотою.

Рух каретки або супорта, а також їх спільний рух одержують, обертаючи маховички за годинниковою стрілкою або проти її. Зв'язок між напрямком обертання маховичків і напрямком руху показана на рис. 4.12.

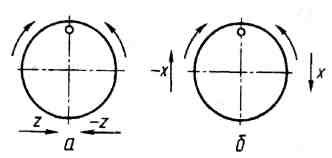

Рисунок 4.12 - Схема дії маховичка (штурвала) ручного переміщення

каретки та супорта: а - по осі Z; б - по осі X

Координати поточного положення інструмента по осям X і Z висвічуються на четвертому й п'ятому рядках БВСІ.

При повороті мнеморукоятки в одне із чотирьох положень (←Z, →Z, ↑X, ↓Х) супорт або каретка переміщаються на робочій подачі. Для одержання прискореного переміщення одночасно з поворотом мнеморукоятки необхідно нажати розташовану на ній кнопку (якщо кнопку відпустити, прискорений рух припиниться) (рис. 4.13).

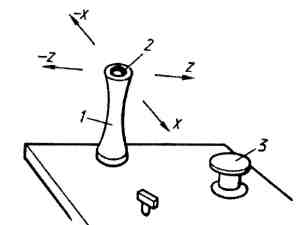

Рисунок 4.13 - Допоміжні органи керування:

1 - рукоятка наладкових переміщень каретки та

супорта; 2 - кнопка швидкого руху; 3 - кнопка

аварійного відключення

Щоб виключити рух, мнеморукоятку встановлюють у нейтральне вертикальне положення.

Для автоматичної обробки в ручному режимі запрограмований кадр набирають на клавіатурі пульта без його номера й натискають клавішу 17 (пуск).

По закінченні відпрацьовування кадру інформація на екрані БВСІ гаситься, можна набирати наступний кадр.

Якщо фраза задана неправильно, а клавіша 17 ще не натиснута, то для стирання інформації варто нажати клавішу 11 (чищення).

Постійні цикли L08, L09, L10, L11 у цьому режимі не відпрацьовуються.

Для складання програми за зразком натискають клавіші 5 (уведення), 13 (скидання) і 4 (ручне керування).

Набір кадру починається з його номера, що є ознакою складання програми за зразком. У першому кадрі програмується технологічна інформація.

Після набору кадру натискають клавішу 17 (пуск). По закінченні відпрацьовування кадру інформація записується в пам'ять пристрою натисканням клавіші 20 (уведення даних).

Потім на екрані БВСІ висвічується наступний номер кадру. Кадр набирають, відпрацьовують і записують в пам'ять, натискаючи клавіші 17 (пуск) і 20 (уведення даних). Іде поступова обробка деталі із записом в пам'ять.

Окремі кадри можуть формуватися при обробці за допомогою маховичків і мнеморукоятки. Контроль розмірів здійснюється по індикації на четвертому й п'ятому рядках БВСІ. Після відпрацьовування натискають клавішу 14 (уведення за зразком). При цьому на екрані БВСІ, починаючи із шостого рядка, висвічуються координати ріжучої кромки інструмента. Уведення в пам'ять здійснюється після натискання клавіші 20 (уведення даних).

У тих випадках, коли при відпрацьовуванні кадру отримані розміри необхідно доробити, це виконують за допомогою маховичків або мнеморукоятки. Перед записом інформації в пам'ять уведені раніше в кадр числові значення по координатах X і Z, необхід но спершу стерти натисканням на клавіші 11 (чищення), а потім 14 (уведення за зразком). Отримані числові значення по координатах X і Z, висвітяться на екрані БВСІ. Натисканням клавіші 20 (уведення) їх записують в пам'ять. Останній кадр повинен містити команду М02. Після його відпрацьовування здійснюється вихід у вихідне положення.
