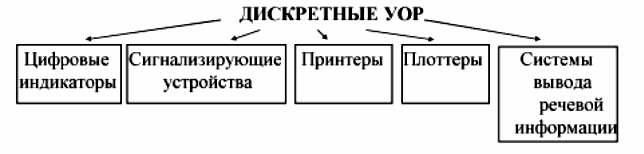

27. Дискретные уор. Классификация, устройство, принцип действия, метрологические характеристики различных уор.

Дискретные УОР поставляют информацию периодически и выдают информацию в обработанном виде.

Цифровые индикаторы: оптические, газоразрядные, электролюминисцентные, на жидких кристаллах.

• Оптические - проецируют знаки по волоконной оптике на матовый экран.

• Газоразрядные индикаторы - газонаполненный стеклянный баллон, имеющий один анод и множество катодов в виде цифр. При подаче напряжения между катодом и анодом в баллоне возникает газовый разряд, имеющий форму катода. Управляются специальными электронными схемами.

• Электролюминесцентные - цифры (знаки) образуются за счет высве­чивания отдельных полосок или точечных знаков, набранных в виде матриц. Пол действием приложенного напряжения происходит свечение люминофора. Цвет зависит от природы люминофора.

• Жидкокристаллические индикаторы - под действием электрического поля происходит переориентация кристаллов, и они становятся видимыми.

Сигнализирующие устройства

Различают звуковые и световые устройства. Они применяются для сигна­лизации о выходе контролируемого параметра за установленные пределы или о наличии аварийной ситуации.

Принтеры

Принтеры - это печатающие устройства.

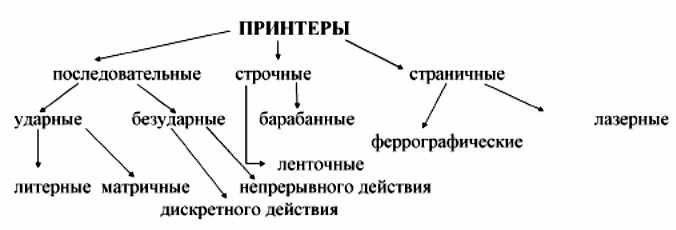

Основные требования к принтерам: малые габариты, высокое качество печати, цветная печать, многообразие шрифтов, много копий, низкая стоимость. В настоящее время существует следующая классификация принтеров:

Остановимся на устройстве некоторых принтеров:

а) литерные - электрические пишущие машинки, управляемые ЦВМ, например, «Консул» -10 знаков в секунду.

б) матричные (мозаичные) - в них изображение формируется из множества точек, оставляемых ударами тупых иголочек по красящей ленте. Таких иголочек до 48 штук. Выводят алфавитно-цифровую и графическую информацию. Скорость вывода информации до 150 знаков в секунду.

в) пьезоэлектрические (дискретного действия) - переменное напряжение вызывает периодическое сжатие - расслабление пьезокристалла, что вызывает разрежение-сжатие в камере, и чернила при этом то засасываются, то выб­расываются на бумагу. Пишущий узел управляется ЦВМ. Скорость записи до 100 знаков в секунду.

г) принтеры непрерывного действия (струйные) - жидкая краска тонкой непрерывной струей, фактически мелкими каплями, выдавливается из емкости в сторону бумаги. Летящие капельки отклоняются электрическим полем, которое управляется с помощью ЦВМ. Скорость записи до 100 знаков в секунду.

Недостаток необходимо время для высыхания краски после завершения печати.

д) ленточные принтеры - представляют собой быстро движущуюся ленту с литерными знаками. В устройстве имеются электромагнитные молоточки, при срабатывании которых через красящую ленту на бумаге набирается строка. Далее бумага продергивается и набирается новая строка и т.д. Управляется с по­мощью ЦВМ. Скорость записи 20 - 25 строк/сек.

е) феррографическне принтеры - имеется быстро вращающийся барабан с магнитным покрытием и ряд магнитных головок, на которые подабтся полез­ный сигнал. Барабан намагничивается. В местах намагничивания осаждается магнитная краска, которая в дальнейшем прижимным роликом вдавливается в бумагу. При этом достигается высокое разрешение печати (до 70-90 точек на 1 мм) и высокая скорость печати (до 600 страниц в минуту).

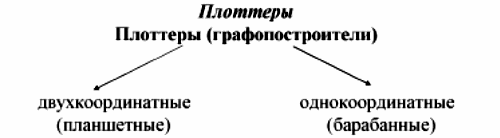

В двухкоординатных плоттерах предусмотрено движение пишущего узла в двух координатах.

В однокоординатмых плоттерах предусмотрено движение пишущего узла в одном направлении. Вторую координату задает бумага на барабане с возможностью возвратно-поступательного движения.

Системы вывода речевой информации

В компьютере имеется словарь. Из него выбираются слова, и с помощью синтезаторов выдается речь.
