17.Устройство и принцип действия датчиков параметров системы дыхания (контактный датчик, датчик из углеродистой резины, турбинный датчик, датчик оксигемографа).
Существует целая группа датчиков, предназначенных для анализа параметров системы дыхания. Они отличаются как конструктивно, так и по форме преобразования регистрируемого параметра в электрический сигнал. Такими измерительными системами оцениваются: частота дыхания, величина дыхательного объема, минутный объем дыхания (МОД), оксигенация крови и т.д.
Контактный датчик. Данный датчик применяется для фиксации моментов периодически повторяющихся движений грудной клетки.
1, 2 – электрические контакты;
3 – резиновая лента.
Схема контактного датчика
Конструктивно датчик выполнен из резиновой ленты 3 с двумя контактами 1 и 2, которые замыкаются при вдохе и размыкаются при выдохе. Недостатком измерительной системы с таким датчиком является невозможность записи дыхательной кривой. Данный датчик является пассивным, так как требует внешнего источника питания.
Датчик из углеродистой резины
Этот датчик относится к параметрическим. Активная часть датчика выполнена из резины на основе углерода.

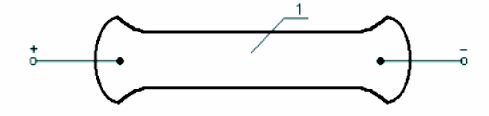

1 – углеродистая резина
Схема датчика из углеродистой резины
При изменении длины датчика изменяется его сопротивление, так как сопротивление датчика определятся длиной датчика и площадью cix> поперечного сечения. При приложении к резине разности потенциалов по ней протекает ток, изменяющийся в такт изменения сопротивления, а, следовательно, с частотой вдоха и выдоха.

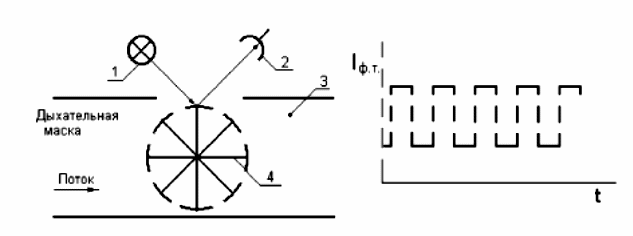

Турбинный датчик Датчик применяется для определения объема вдыхаемого или выдыхаемого воздуха. Датчик состоит из дыхательной маски 3, в которой расположена турбина 4 с зеркальными накладками на лопастях. Свет от источника 1 попадает на зеркала и, отражаясь, регистрируется фотоприёмником 2. Полученные импульсы фототока пропорциональны частоте вращения турбины. Зная частоту и количество импульсов можно определить объем вдыхаемого и выдыхаемого воздуха.
Схема турбинного датчика
Турбинный датчик является также энергетическим, так как отражённый световой поток модулируется объёмом вдыхаемого или выдыхаемого воздуха.
Датчик оксигемографа
Датчик позволяет регистрировать насыщенность крови оксигемоглобином.
1 - светофильтр для получения
монохроматического света;
2 - ткань;
3 - фотосопротивление;
4 - источник света.
Схема датчика оксигемографа.
По ткани 2 протекает поток крови, и, в зависимости от се насыщенности оксигемоглобином, изменяется ослабление величины светового потока, а это определяет величину сопротивления фоторезистора 3. Чем больше в крови оксигемоглобина, тем меньше поглощение света кровью и больше величина фототока в цепи фоторезистора, т.к. меньше величина сопротивления. Таким образом, данный датчик также является энергетическим.
18.Датчики тканевого обмена веществ (катионочувствительный и микроспектро-фотометрический датчики). Катионочувствительный датчик
Для анализа процессов в тканях его вводят внутриклеточно. Оценка процессов в тканях производится путем анализа концентраций ионов Na+, К+ Mg+ и т.д. на клеточном уровне. Микропипетка из стекла вводится в ткань. Диаметр ее около 1 мкм. Она обогащена каким-то щелочным металлом. Измеряется ве личина разности потенциалов между микропипеткой и обычным микроэлектродом. При этом величина регистрируемой разности потенциалов пропорциональна концентрации ионов в клетке. При равенстве концентраций ионов в клетке и микропипетке выходное напряжение равно нулю. Путем подбора микропипеток с различной степенью обогащённости ионами можно определить концентрацию соответствующих ионов внутри клетки.
