7. Лестницы и лифты.

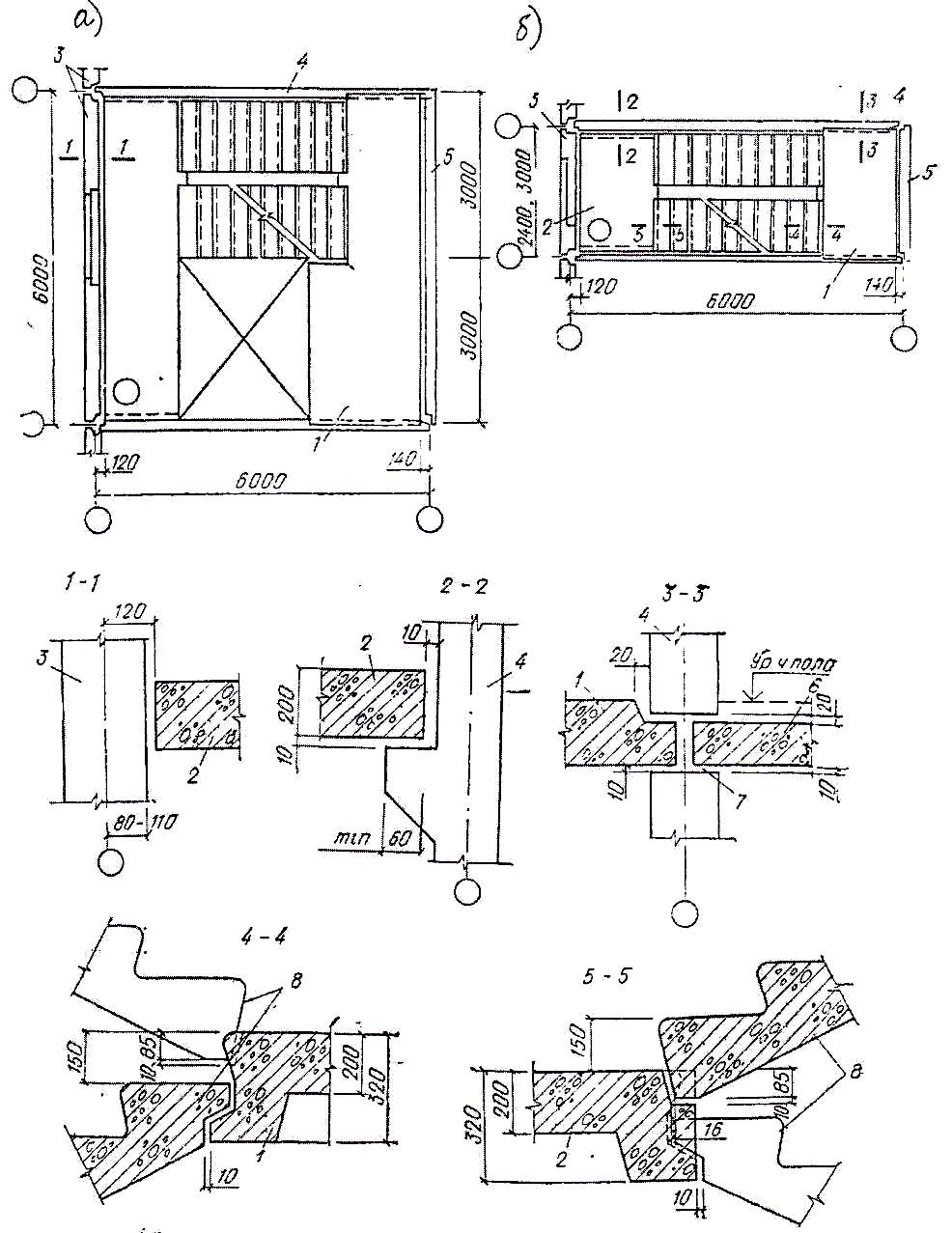

Рис. 47. Примеры монтажных схем и узлов лестничных клеток в панельных бескаркасных зданиях.
а - 9-тиэтажный жилой дом; б - 5-тиэтажный жилой дом; 1 - этажная лестничная площадка; 2 - междуэтажная площадка; 3 - наружная стеновая панель; 4 - панель внутренней стены; 5 - электропанель; 6 - панель перекрытия; 7 - цементно-песчаный
раствор; 8 - лестничные марши

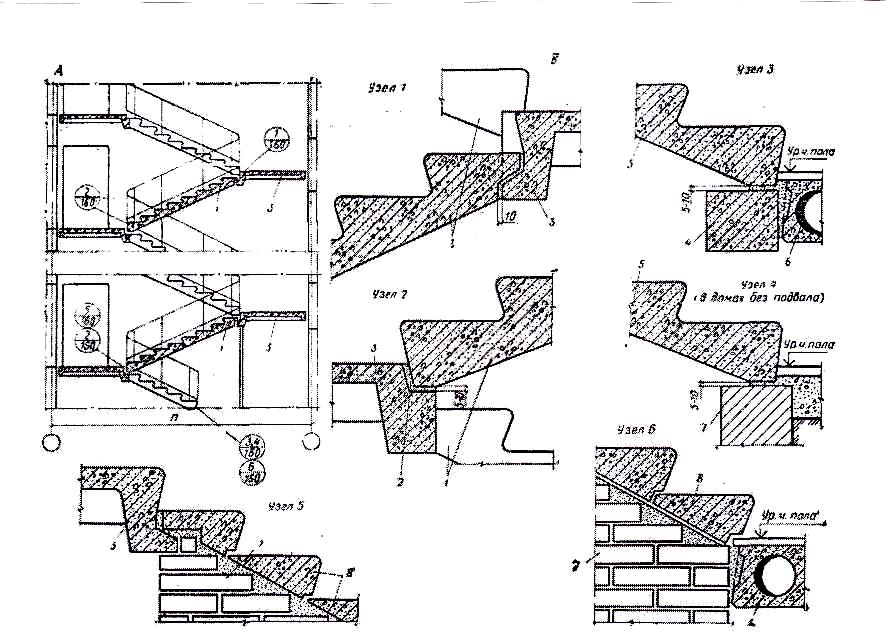

Рис. 48. Лестничные марши ребристой конструкции с фризовыми ступенями
А - схема-разрез с маркировкой деталей; Б- детали сопряжений элементов лестницы; 1 - лестничный марш; 2 - цементный раствор; 3 - лестничная площадка; 4 -железобетонная перемычка; 5 - цокольный лестничный марш; 6 - панель перекрытия; 7 -
кирпичная стена

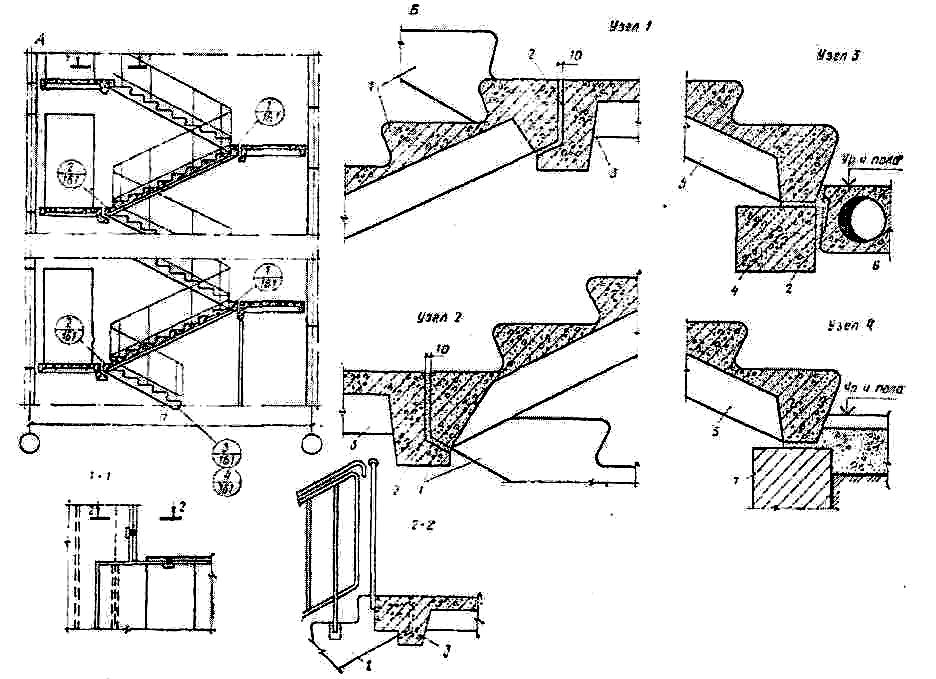

Рис. 49. Лестничный марш плитной конструкции без фризовых ступеней
А - схема разрез с маркировкой узлов; Б - детали сопряжений элементов лестницы; 1 - лестничный марш; 2 - цементный раствор; 3 - лестничная площадка; 4 -железобетонная перемычка; 5 - укороченный лестничный марш; б - панель перекрытия; 7
- кирпичная стена; 8 - наборные ступени

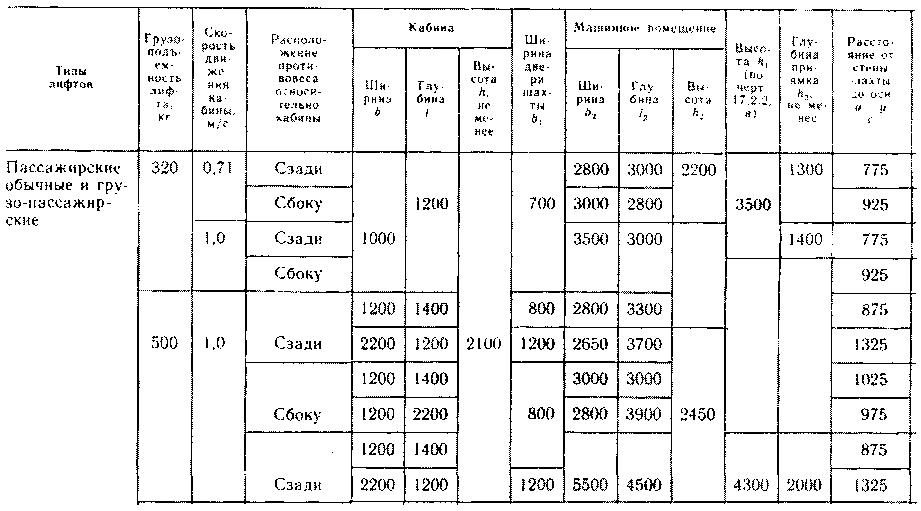

Основные размеры лифтов, применяемых в гражданском
строительстве, мм
Таблица 6

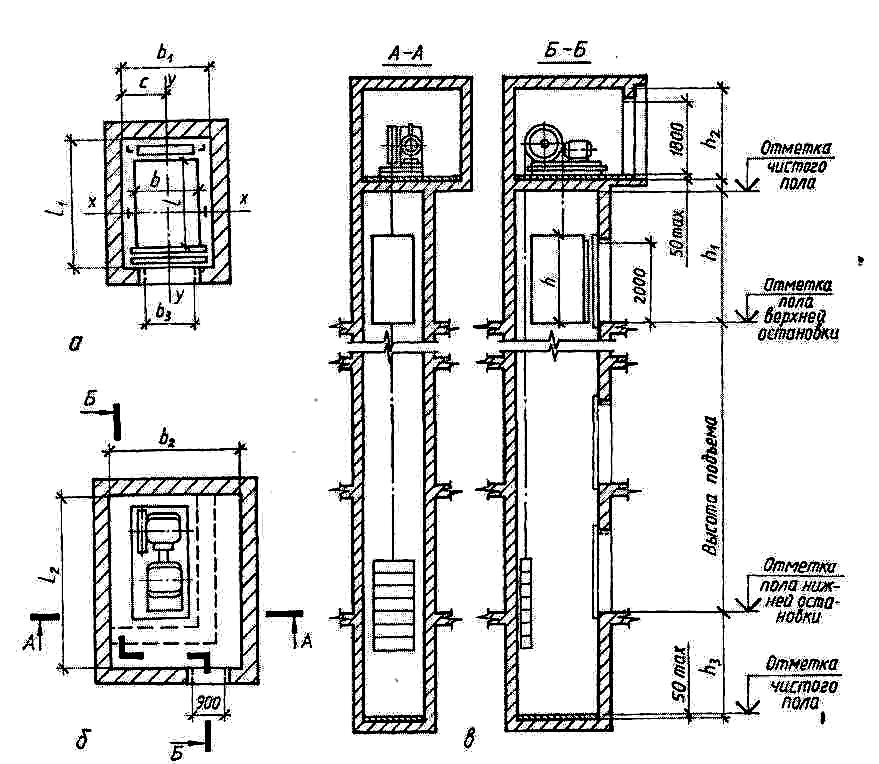

Рис. 50. Основные геометрические параметры строительной части лифтовой установки.
а - плана шахты; б - плана машинного помещения; в - вертикальных разрезов

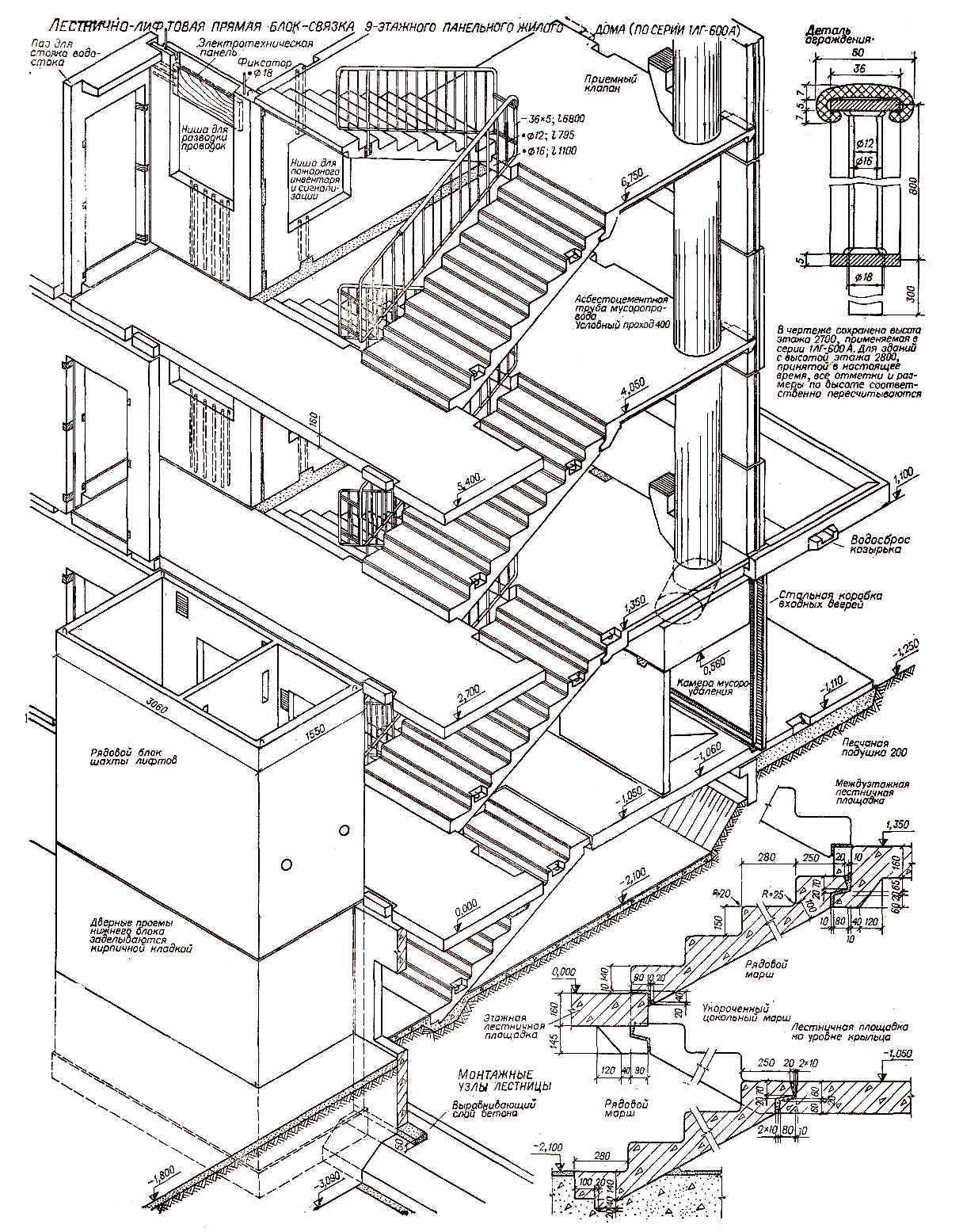

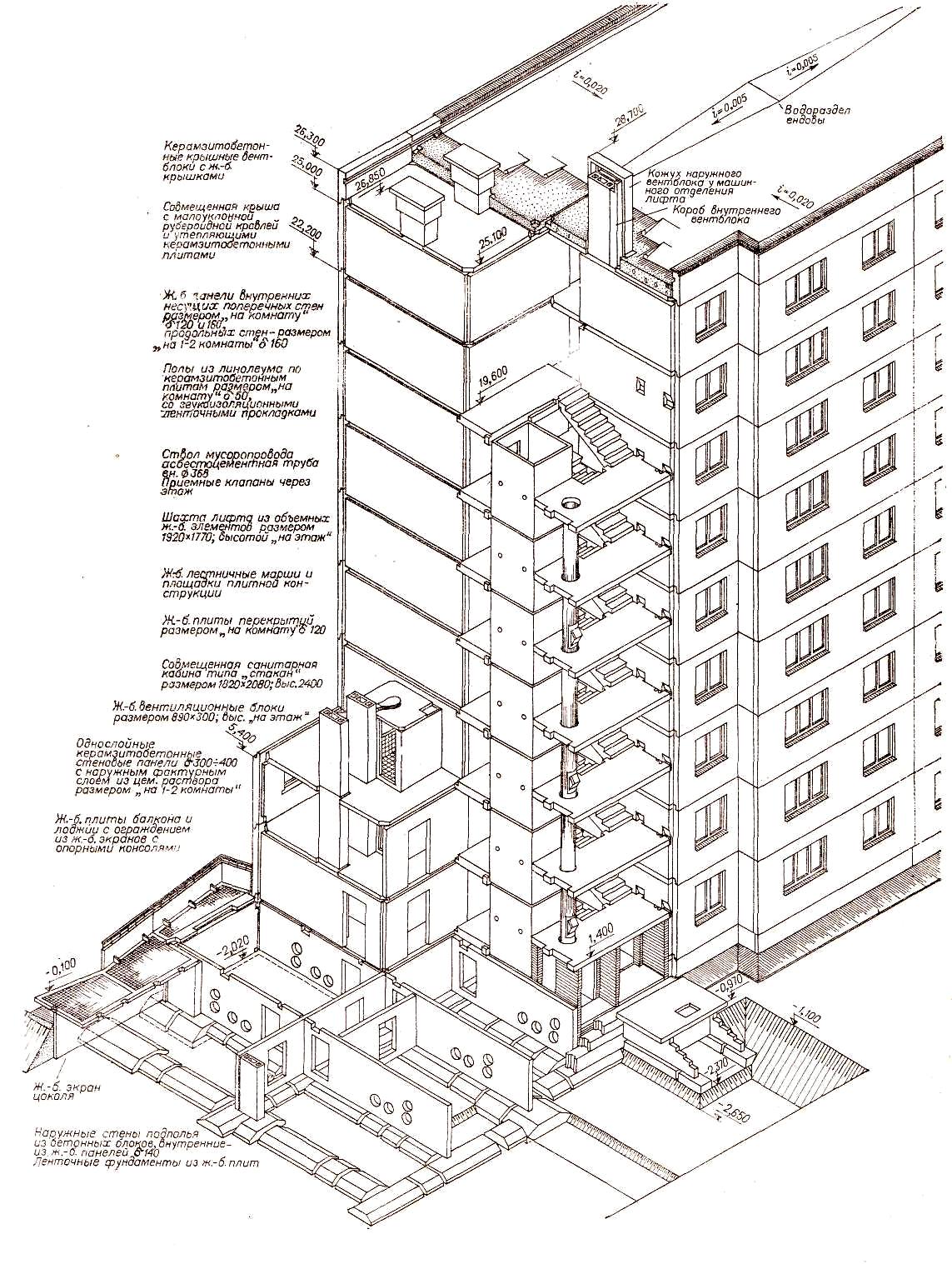

Лестнично-лифтовая прямая блок-связка 9-этажного панельного жилого дома

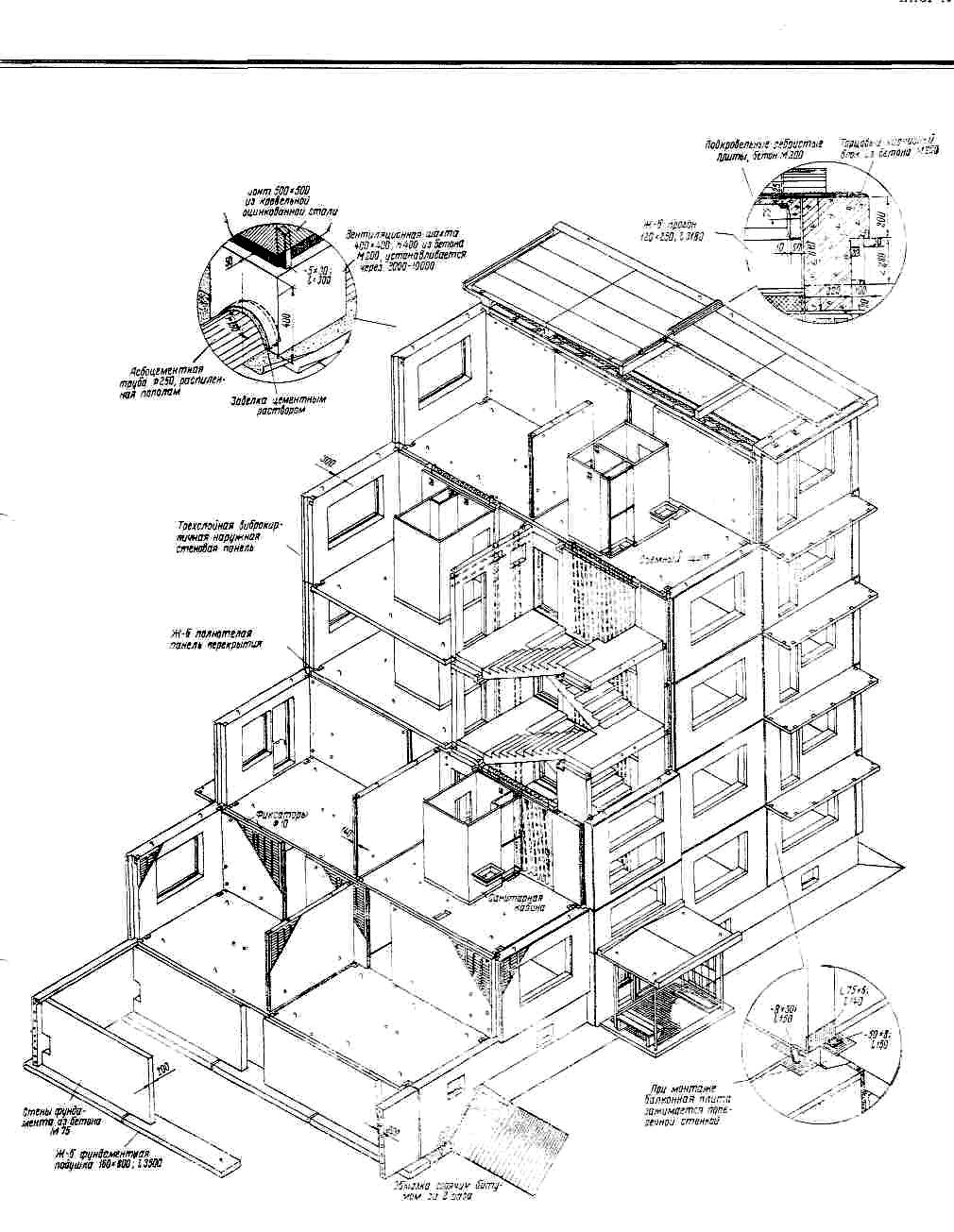

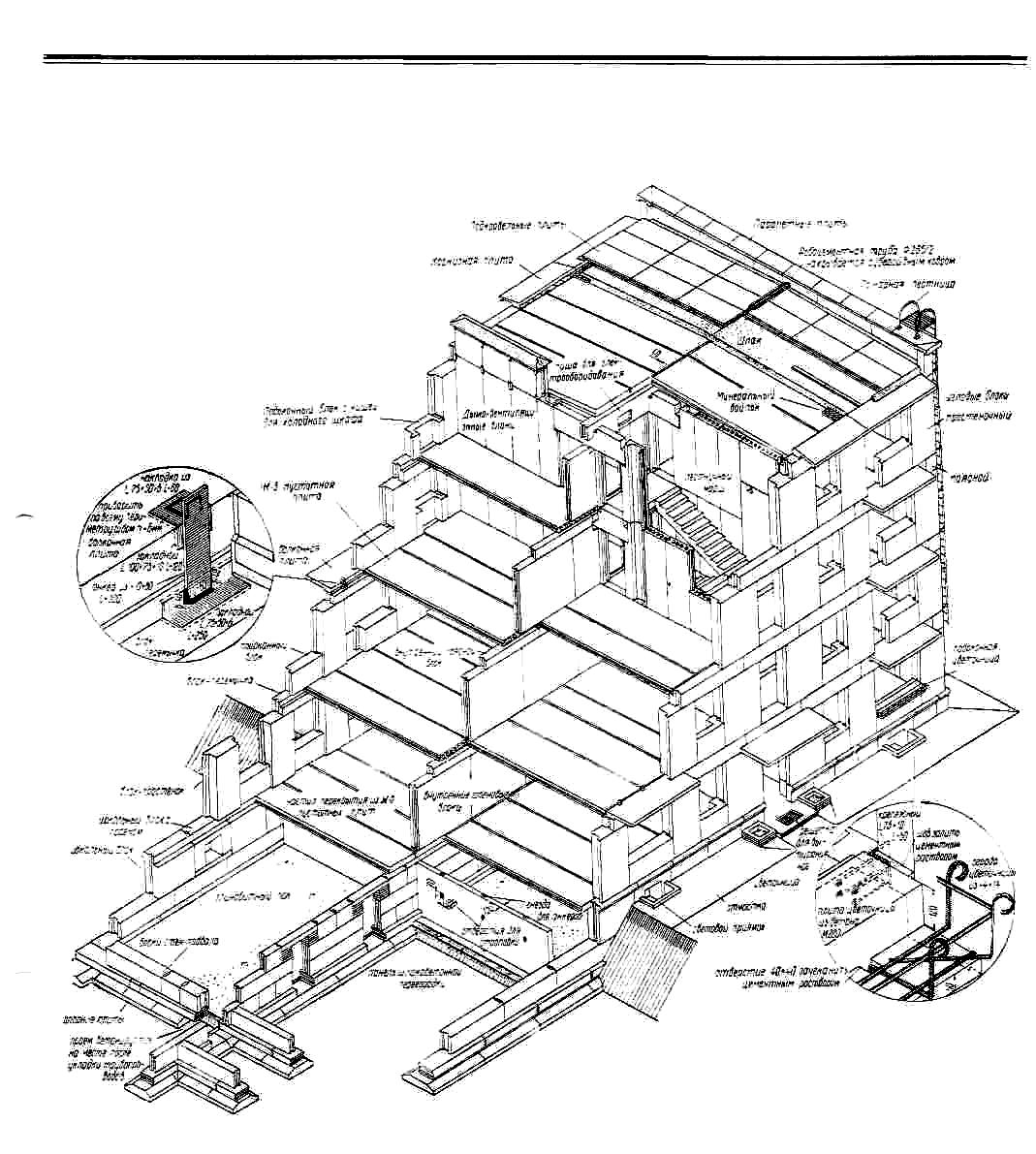

ЗДАНИЕ СО СТЕНАМИ
ИЗ ЖЕЛЕЗОБЕТОННЫХ ПАНЕЛЕЙ
МАССОВОЕ
СТРОИТЕЛЬСТВО

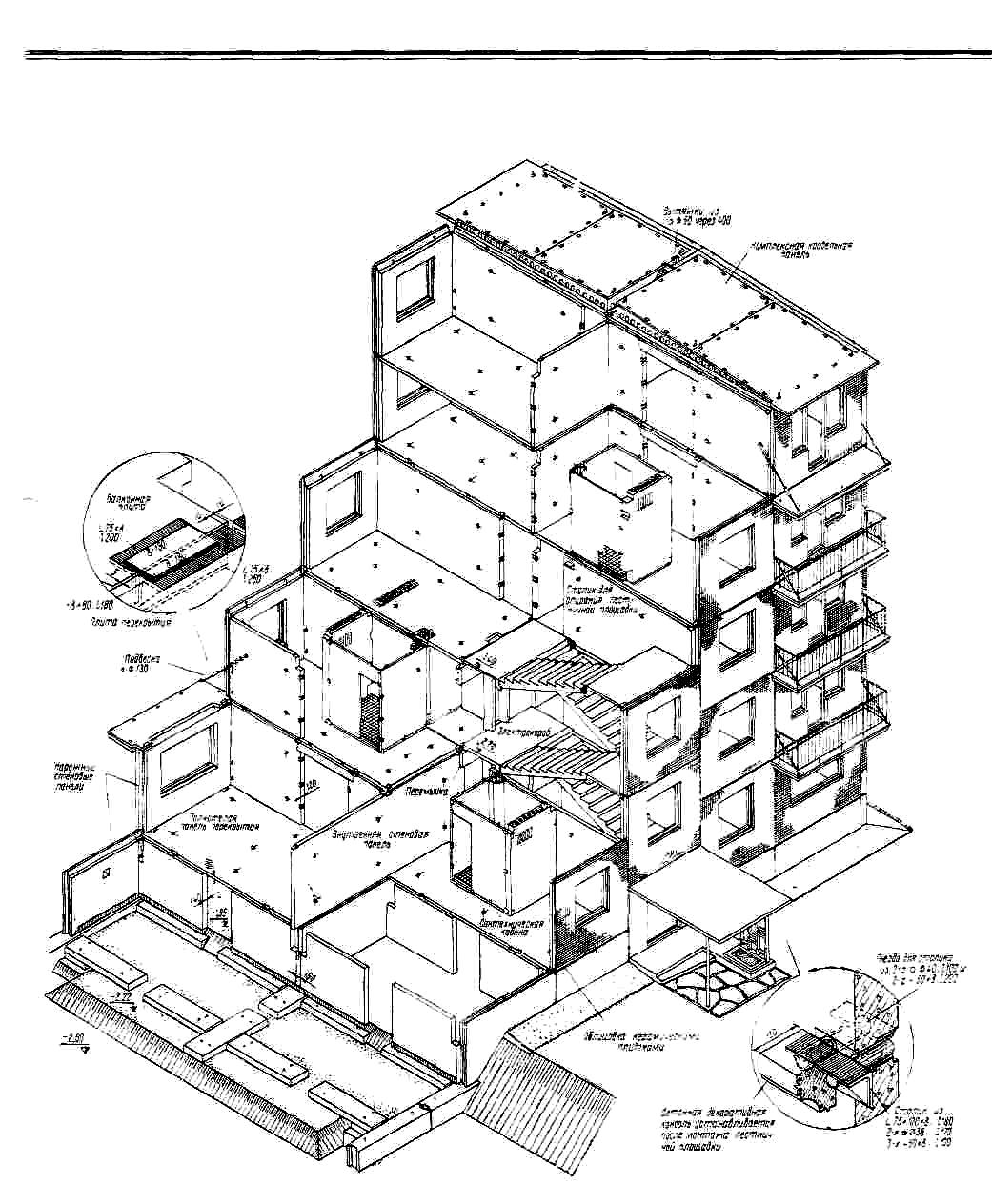

ЗДАНИЕ СО СТЕНАМИ
ИЗ ШЛАКОБЕТОННЫХ БЛОКОВ
МАССОВОЕ
СТРОИТЕЛЬСТВО

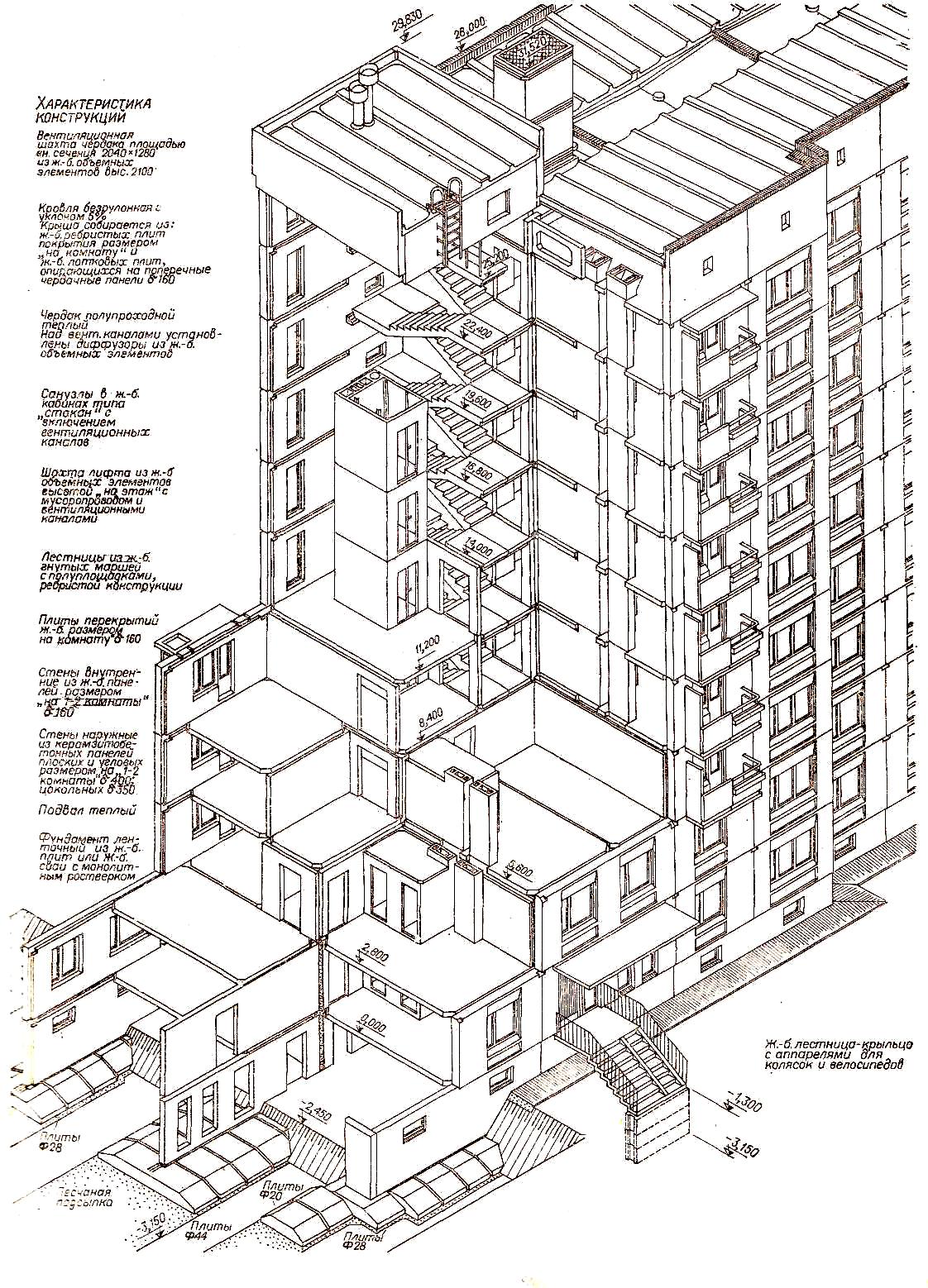

ЗДАНИЕ СО СТЕНАМИ
ИЗ ЖЕЛЕЗОБЕТОННЫХ ТРЕХСЛОЙНЫХ ПАНЕЛЕЙ
ОПЫТНОЕ СТРОИТЕЛЬСТВО

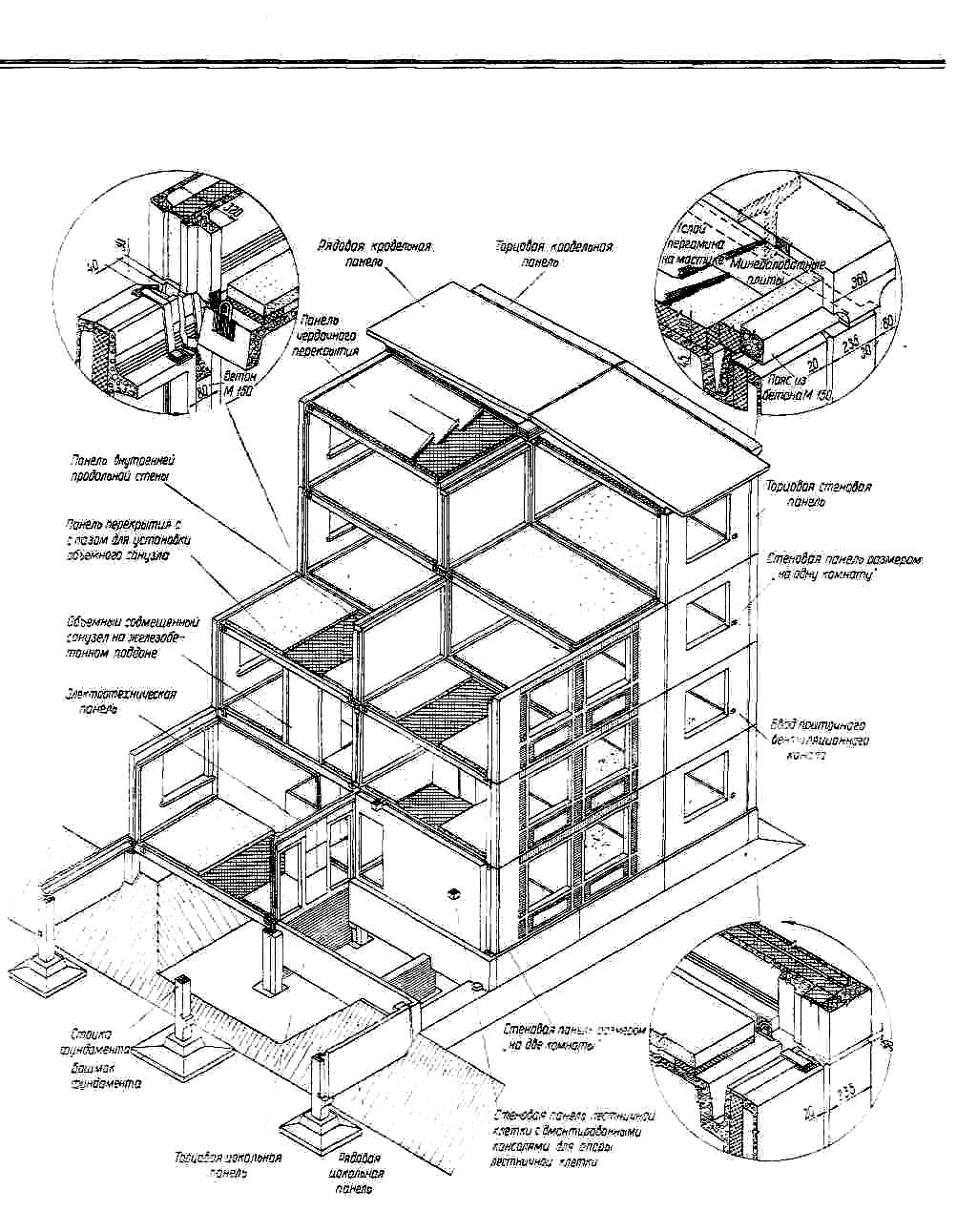

ЗДАНИЕ
ИЗ ВИБРОКИРПИЧНЫХ ПАНЕЛЕЙ
ПОВТОРНОЕ
СТРОИТЕЛЬСТ80
Литература
Архитектура промышленных и гражданских зданий / Под ред. В.М. Предтеченского, т.II. Основы проектирования. – М.: Стройиздат, 1976. – 215 с.
Архитектурное проектирование жилых зданий. – Стройиздат, 1972. – 288 с.
Архитектурное проектирование общественных зданий. – М.: Стройиздат, 1970. – 303 с.
Великовский А.А. Общественные здания. Архитектура гражданских и промышленных зданий. – М.: Стройиздат, 1977. – 166 с.
Дехтяр С.Б. Архитектурные конструкции гражданских зданий. Стены и перегородки. – Киев: Будiвельник, 1980. – 84 с.
Дехтяр С.Б., Армановский Л.И., Диденко В.С., Кузнецов Д.В. Архитектурные конструкции гражданских зданий.- Киев: Будiвельник, 1980. – 223 с.
Дехтяр С.Б., Терновой Г.С., Терновая Н.А. Архитектурные конструкции гражданских зданий. Светопрозрачные ограждения и двери. Дополнительные элементы зданий. – Киев: Будiвельник, 1980. – 83 с.
Конструкции гражданских зданий / Под ред. М.С. Туполева. – М.: Стройиздат, 1973. – 240 с.
Кузнецов Д.В. Архитектурные конструкции гражданских зданий. Балконы, лоджии, эркеры. – Киев: Будiвельник, 1979. – 45 с.
Маклакова Т.Г. и др. Конструкции гражданских зданий.-М.: Издат АСВ, 2000.-274 с.
Маклакова Т.Г. Конструкции гражданских зданий.-М.: Стройиздат, 1986.-136 с.
Орловский Б.Я., Магай А.А. Основы проектирования гражданских и промышленных зданий. – М.: Стройиздат, 1980. – 159 с.
Орловский Б.Я., Сербинович П.П. Архитектура гражданских и промышленных зданий. Общественные здания. – М.: Стройиздат, 1968. – 271 с.
Печенов А.Н., Дегтяр С.Б. Архитектурные конструкции гражданских зданий. Перекрытия и полы, крыши, большепролетные покрытия. – Киев: Будiвельник, 1979. – 84 с.
Сербинович П.П. Гражданские здания массового строительства. – М.: Высш. школа, 1975. – 431 с.
Сербинович П.П., Орловский Б.Я. Общественные здания, т.IV. Архитектура гражданских и промышленных зданий. – М.: Высш. школа, 1978. – 270 с.
Степанов Н.И. Основы проектирования гражданских и промышленных зданий. – М.: Стройиздат, 1973. – 348 с.
Шерешевский И.А. Конструирование гражданских зданий. – Л.: Стройиздат, 1981. – 174 с.
Нормативная
ДБН В.2.2.-15-2005. Жилые здания. Основные положения.
ДБН В.1.1.-1-94. проектирование и строительство гражданских зданий из блоков и камней пильных известняков крымских месторождений в сейсмических районах.
ДБН В.2.6.2006. Теплова iзоляцiя будiвель.
СНиП 2.01.01-82. Строительная климатология и геофизика.
