6.2. Железобетонные крыши с теплым чердаком.
Конструкцию чердачных крыш с теплым чердаком составляют утепленные кровельные, лотковые и фризовые панели, опорные конструкции кровельных и лотковых панелей и неутепленное чердачное перекрытие.
Поскольку теплый чердак служит воздухосборной камерой вытяжной вентиляции здания, то вентиляционные блоки нижележащих этажей завершаются оголовками (высотой 0,6 м) в чердачном пространстве и не пересекают покрытие. Фризовые панели проектируют глухими (без вентиляционных отверстий). Эти панели иногда проектируют частично светопрозрачными (например, с включением стеклоблоков). В средней зоне теплого чердака устраивают общую вытяжку шахты (одну на секцию) высотой 4,5 м от уровня верхней плоскости чердачного перекрытия.
Рис. 41. Принципиальная схема конструкции железобетонной крыши с теплым
Чердаком.
Рис.42. Примеры конструкций чердачных железобетонных крыш с теплым чердаком.
В - с теплым чердаком и рулонной крышей; Г— то же, с безрулонной кровлей; 1 -
опорный элемент; 2 - панель чердачного перекрытия; 3 - утеплитель; 4 - кровельная
ребристая панель; 5 - рулонный ковер; 6 - водосборный лоток; 7 - опорная рама; 8 -
защитный слой; 9 - пароизоляционный слой; 10 — полоса рубероида; 11 - фасадный
опорный элемент; 12 — железобетонная кровельная панель безрулонной крыши; 13 -
гидроизоляционный слой из мастичных или окрасочных составов; 14 — П-образная плита-
нащельник; 15 - водосточная воронка; 16 - вентиляционный блок (шахта); 17 - оголовок
вентиляционного блока; 18 - легкобетонная панель покрытия; 19 - машинное отделение
лифта; 20 - легкобетонная панель лотка; 21 - двухслойная кровельная панель

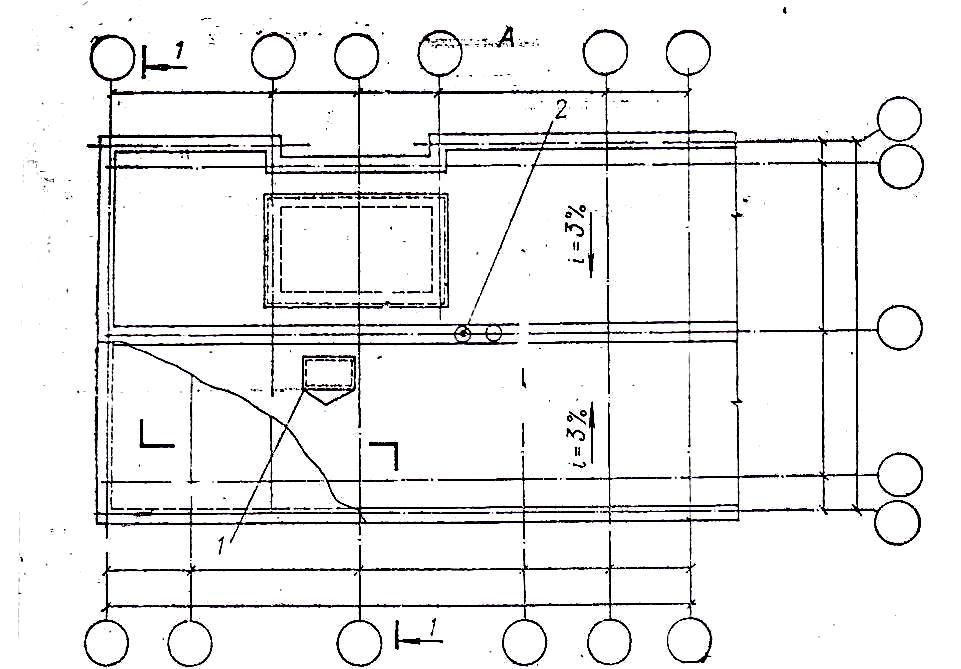

Рис. 43. Рулонная крыша с теплым чердаком (тип В)
А - схема-план крыши; 1 - вытяжная шахта; 2 - водосточная воронка;

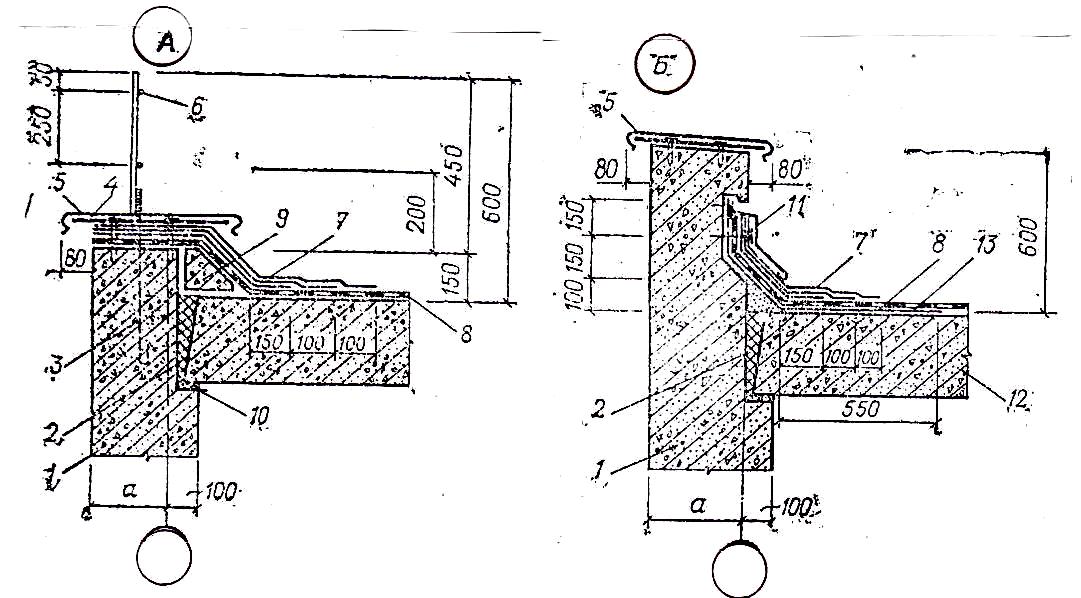

Рис.44. Узлы сопряжений конструкций рулонной крыши с теплым чердаком.
а, б - варианты конструкции ограждения крыши; 1 - фризовая панель; 2 - утепляющий
вкладыш; 3 - анкерный выпуск; 4 - кровельные костыли шагом 600 мм; 5 - оцинкованная
кровельная сталь; 6 - стойка ограждения; 7 - три дополнительных слоя рубероида; 8 -
основная кровля; 9 - бетонный бортовой камень; 10 - цементно-песчаный раствор; 11-
защитный фартук из оцинкованной кровельной стали; 12 - кровельная панель.

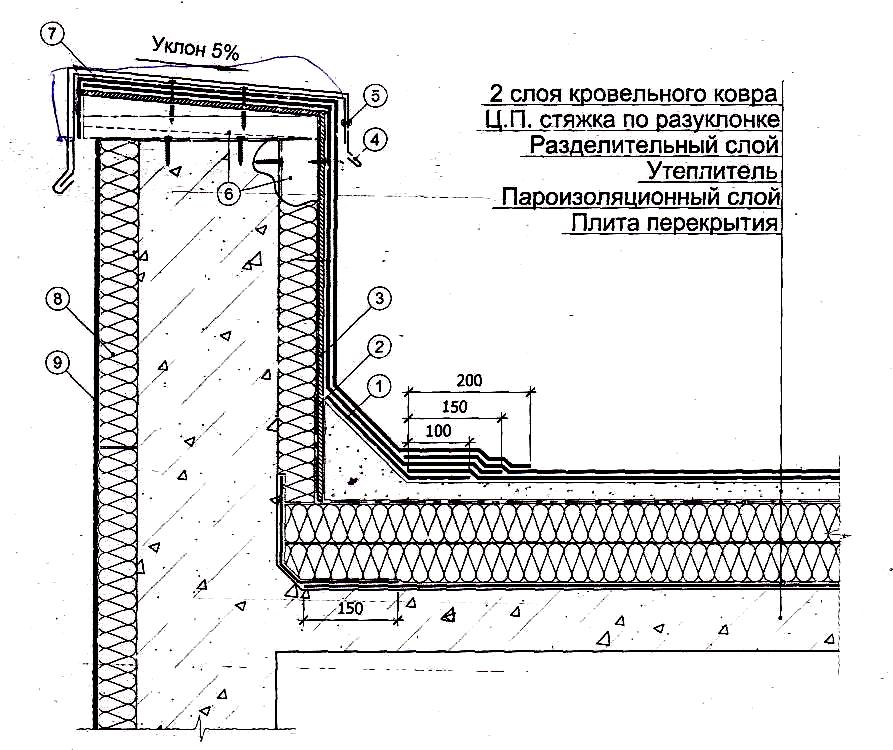

Рис. 45. Детали примыкания кровли к парапету:
1 - стена; 2 - парапетная плита: 3 - стойка металлического ограждения; 4 -антисептированные пробки через 700.. .900 мм; 5 - гвоздь; б- фартук из оцинкованной стали; 7 - гидроизоляционный ковер: 5 - утеплитель; 9 - цементный раствор; 10 -гидроизоляционная мастика; 11 - дюбель; 12 - оцинкованная сталь на клямерах; 13 -
рейка

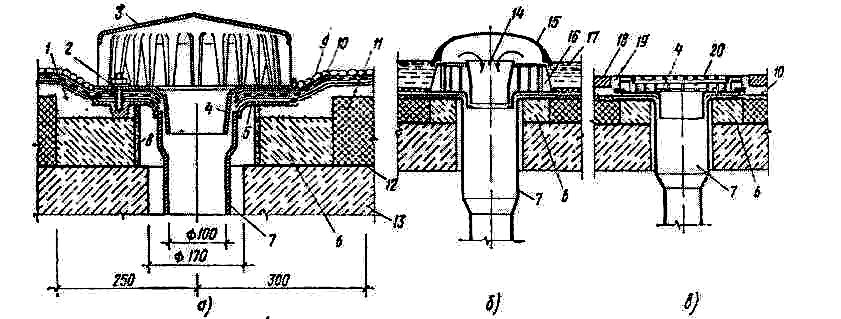

Рис. 46. Детали внутренних водостоков:
а - водосточная воронка на скатной и плоской кровле; б — то же, на крыше-ванне; в -то же, на крыше-террасе; 1 - цементная стяжка; 2 — винтовое крепление; 3 - крышка с
водосливной решеткой; 4 - прижимное кольцо; 5 - опорное кольцо (поддон); 6 -
набетонка; 7 - чаша воронки; 8 - асбестоцементная труба; 9 - гравий, втопленный в
мастику; 10 - гидроизоляционный ковер; 11 - утеплитель; 12 - пароизоляция; 13 - плита
покрытия; 14 - вставной патрубок для создания на кровле нужного слоя воды; 15 - глухой
колпак; 16 - прижимное кольцо с водосливной решеткой; 17 - слой воды; 75 - плитный
пол крыши-террасы; 19- гравий или крупный песок; 20 - плоская крыша-решетка
Количество воронок зависит от количества осадков в данном районе. В
обычном секционном жилом доме в каждой секции предусматривают
водосточную воронку, которую устанавливают в местах, где возможна
прокладка водосточного стояка (обычно над санузлами в квартирах или у
стен лестничной клетки).

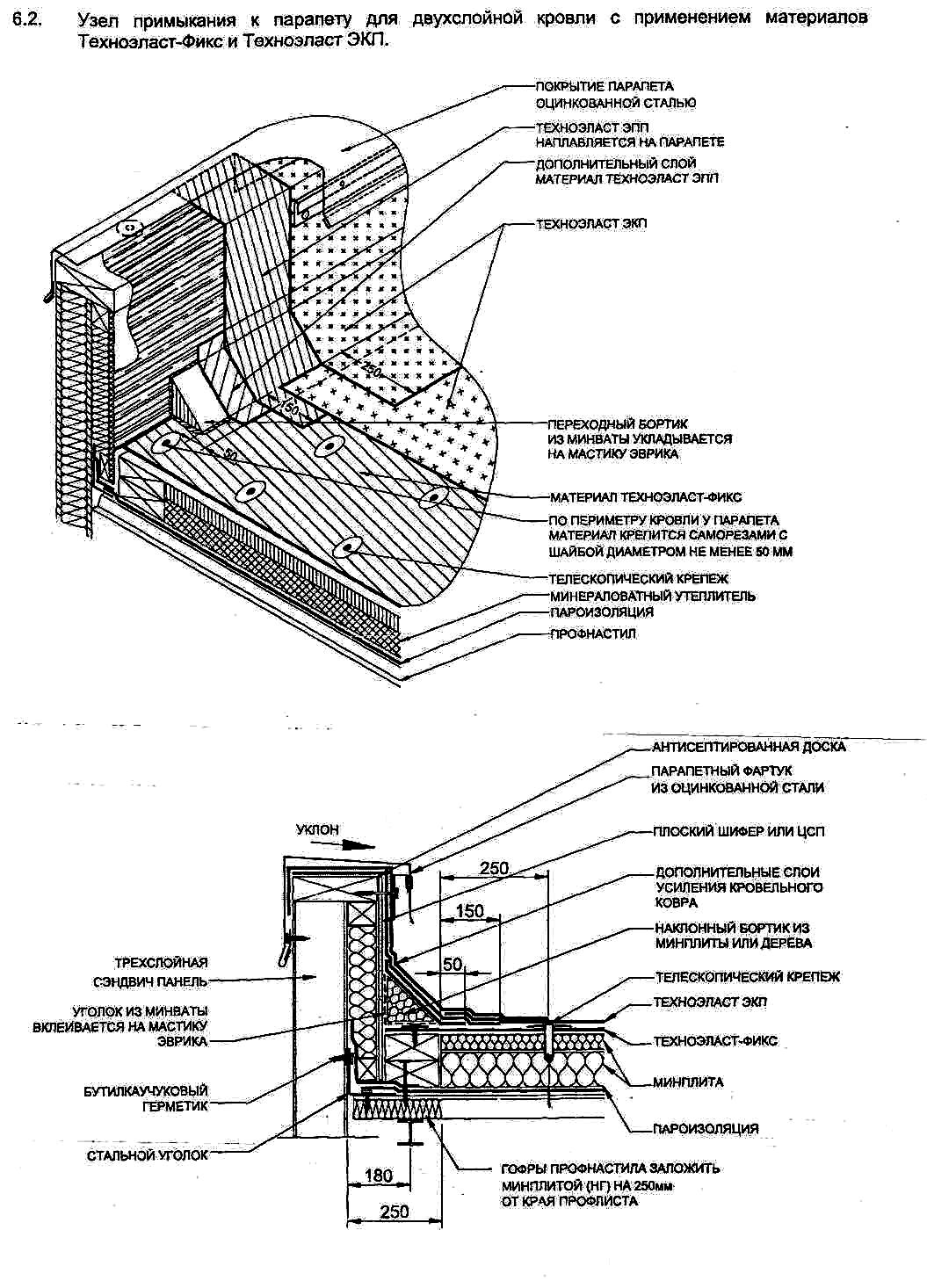

(1) Дополнительный слой кровельного материала
(2) Разделительный слой завести выше уровня переходного бортика
(3) Лист плоского шифера
Фартук из оц. стали
Фартук из оц. стали крепить заклепками к крепежному элементу
Металлический профиль, закрепленный на парапете
Крепежный элемент
Минераловатный утеплитель
Тонкослойная штукатурка
ПРИМЕЧАНИЯ:
Плоский шифер крепится к парапету через металлический гнутый профиль с помощью саморезов.
Профиль устанавливают исходя из размеров теплоизоляционных плит, но расстояние между профилями не должно превышать 600 мм.
