Стены и их крепление.
а - стык панелей перекрытия и внутренних стен при платформенном опирании; б -
платформенный стык в зданиях повышенной этажности; в - крепление панелей
перекрытия с арматурными выпусками при примыкании двух внутренних стен; г - то же, при пересекающихся внутренних стенах; д - опирание панелей и крепление их между собой; е - крепление панели перекрытия к панели наружной стены
5. Перегородки.

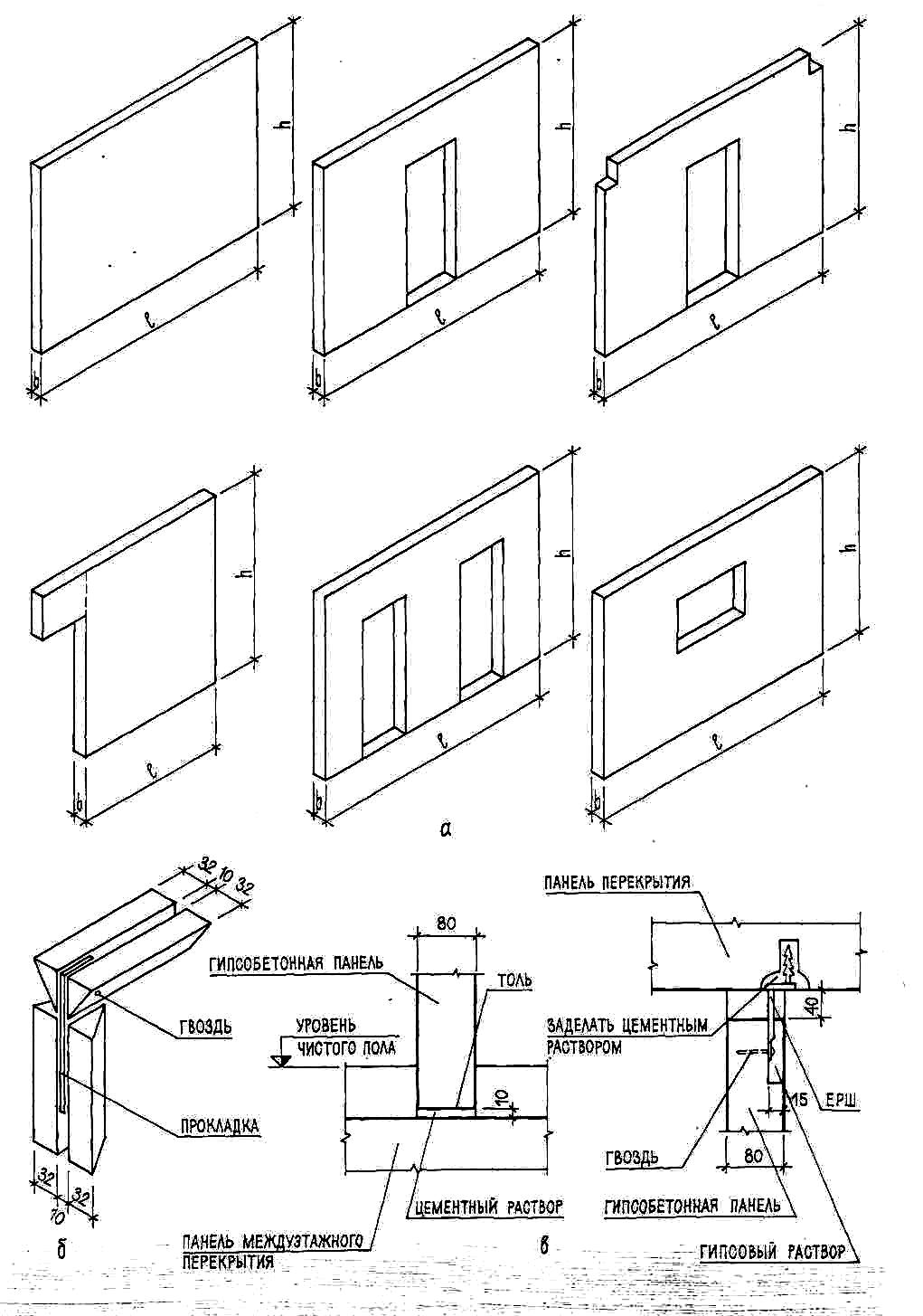

Рис.34.Гипсобетонные панели для перегородок и их детали.
а - панели; б - узел деревянного каркаса панели; в - примыкания панелей перегородок к
панелям перекрытия.

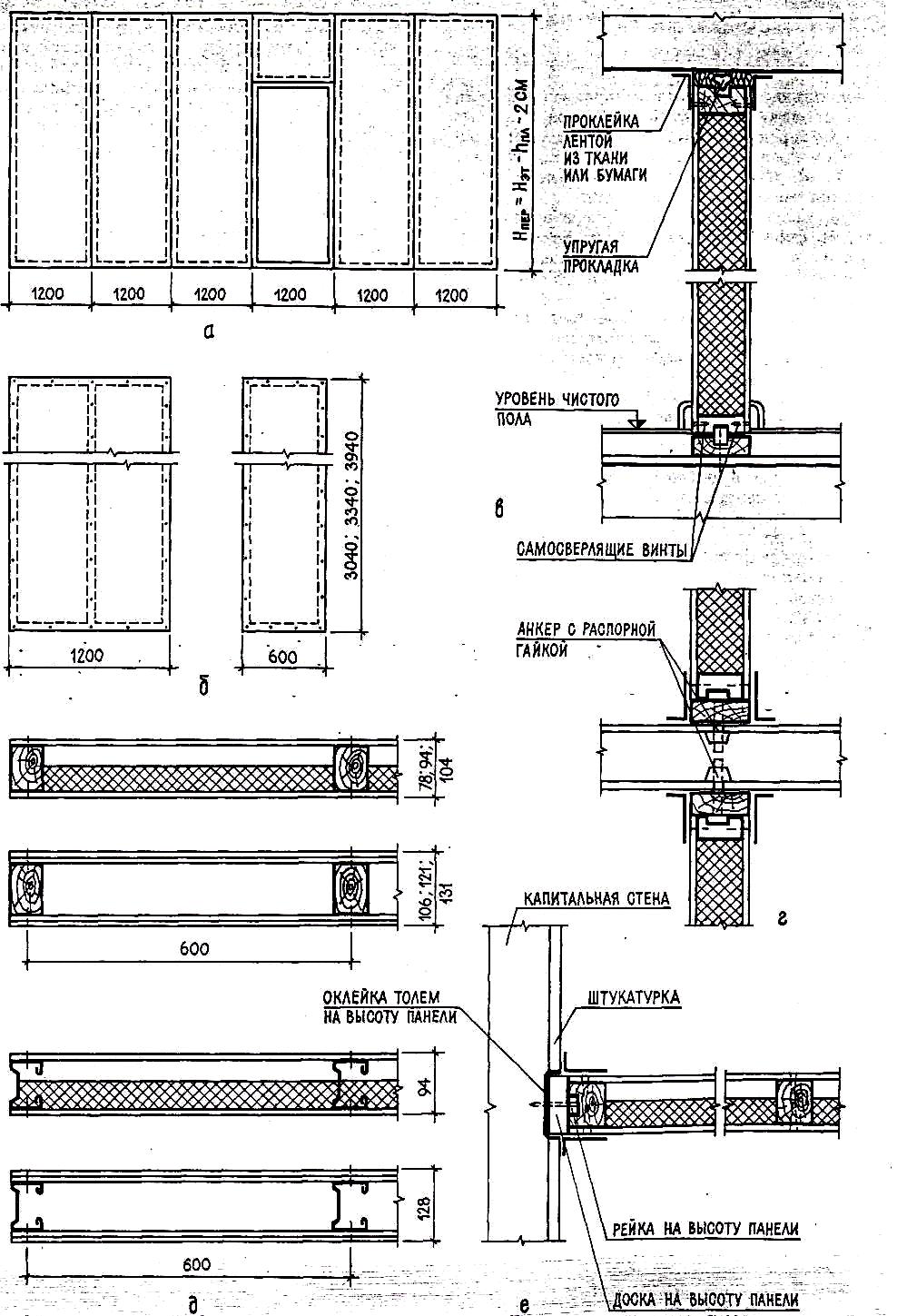

Рис. 35. Гипсокартонные перегородки и их детали.
а - перегородка из сборных панелей; б - сборные гипсокартонные панели для
перегородок; в - верхний и нижний узлы крепления перегородок; г - узел примыкания сборных перегородок встык к участку построечного изготовления; д – варианты конструктивного решения гипсокартонных перегородок с деревянным и стальным
каркасом; е - узел крепления при примыкании перегородки к стене здания; Нпер, Нэт -
высота соответственно перегородки и этажа; hпл - толщина плиты перекрытия.

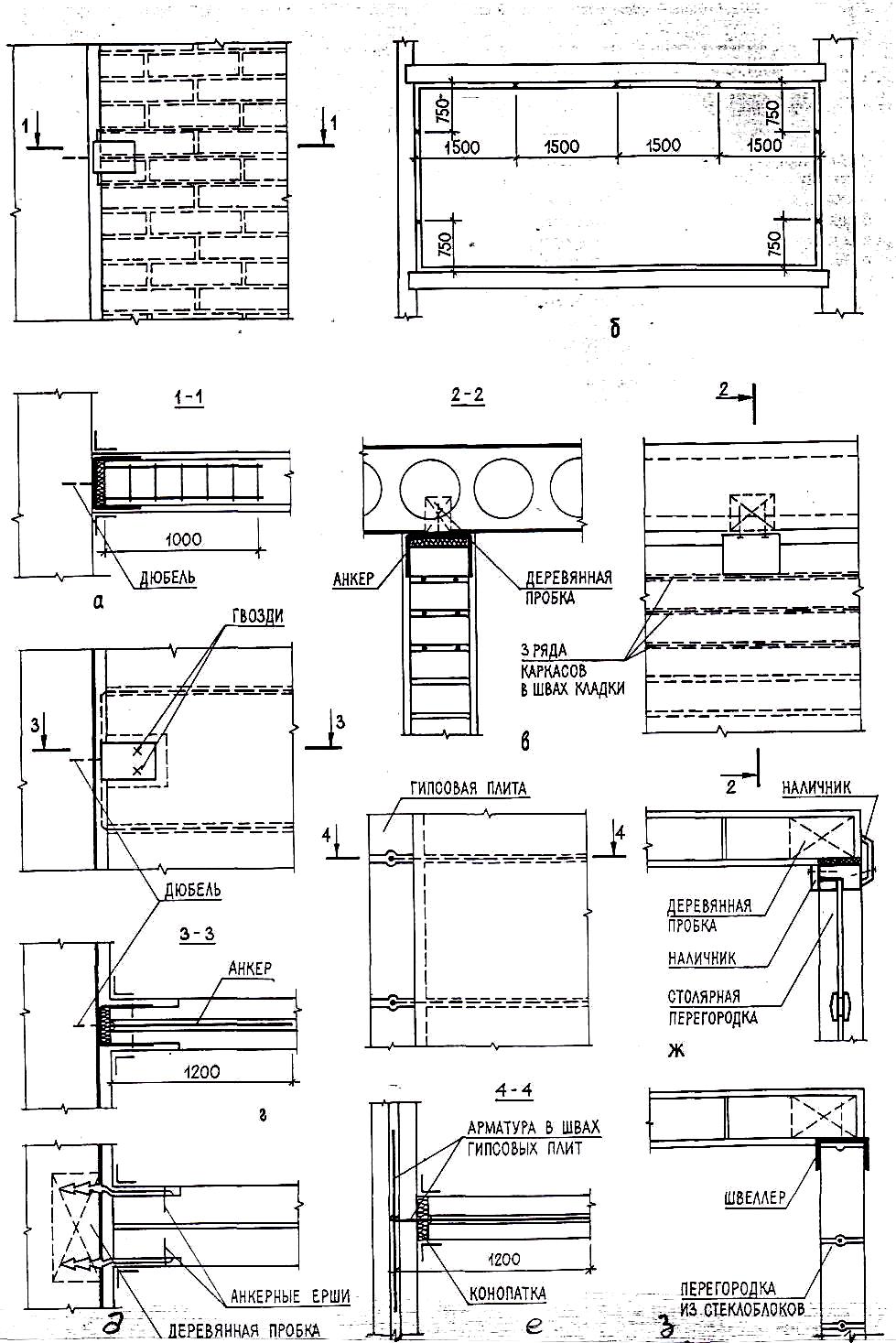

РисЗ6. Перегородки из мелкоштучных и плитных материалов.
а - крепление кирпичной перегородки к стене; б - схема расположения мест крепления перегородки к стенам и перекрытию; в - узел крепления перегородки к перекрытию; г -
крепление перегородок из гипсовых плит к стене при помощи анкера; д - то же,
спаренных при помощи ершей; е - то же, из гипсовых плит, стыкуемых перпендикулярно;
ж - узел стыка кирпичной и столярной перегородок; з - то же и стеклоблочной
перегородок.
6. Железобетонные крыши.
6.1. Железобетонные крыши с холодным чердаком
Чердачные крыши с холодным чердаком имеют утепленное чердачное перекрытие, неутепленные тонкостенные ребристые железобетонные кровельные и лотковые панели, опорные конструктивные покрытия. Фризовые панели проектируют с отверстиями для вентиляции чердачного пространства (суммарной площадью с каждой продольной стороны фасада в 0,002 площади крыши). Крыши с холодным чердаком пересекаются с вентиляционными блоками, что должно учитываться при раскладке кровельных панелей и панелей чердачного перекрытия (рис.

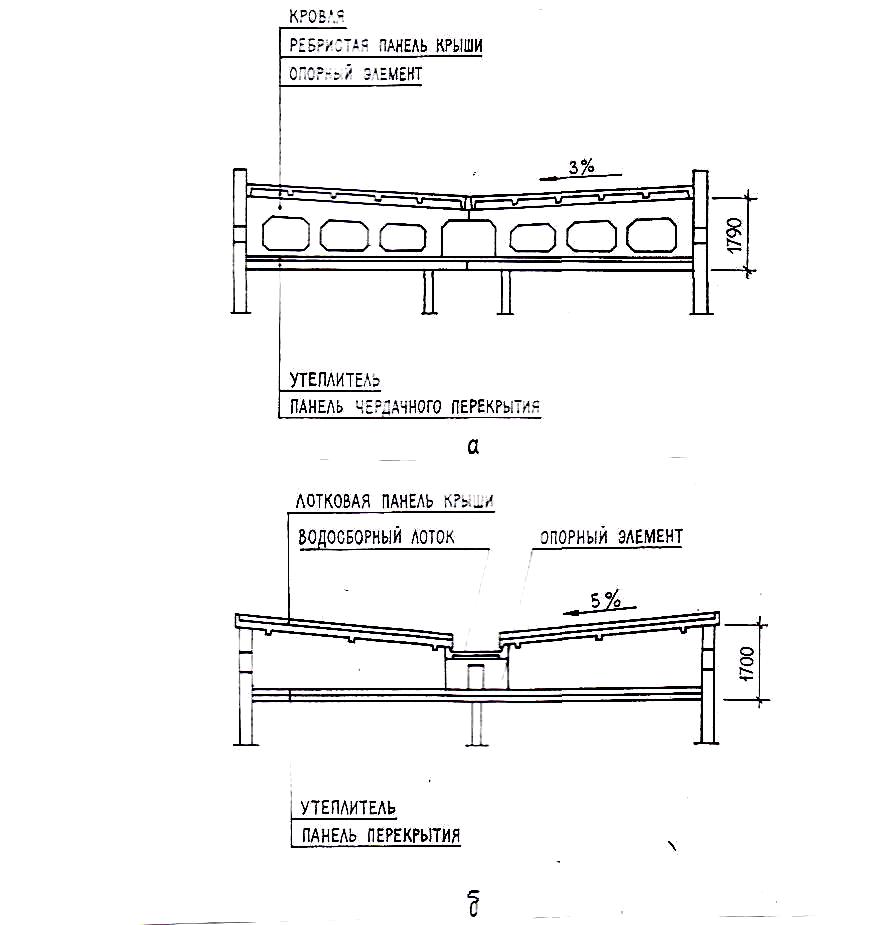

Рис. 37. Принципиальные схемы конструкций чердачных железобетонных крыш с холодным чердаком.
а - крыша из ребристых панелей с поперечными опорными элементами; б - безрулонная
крыша из лотковых панелей.

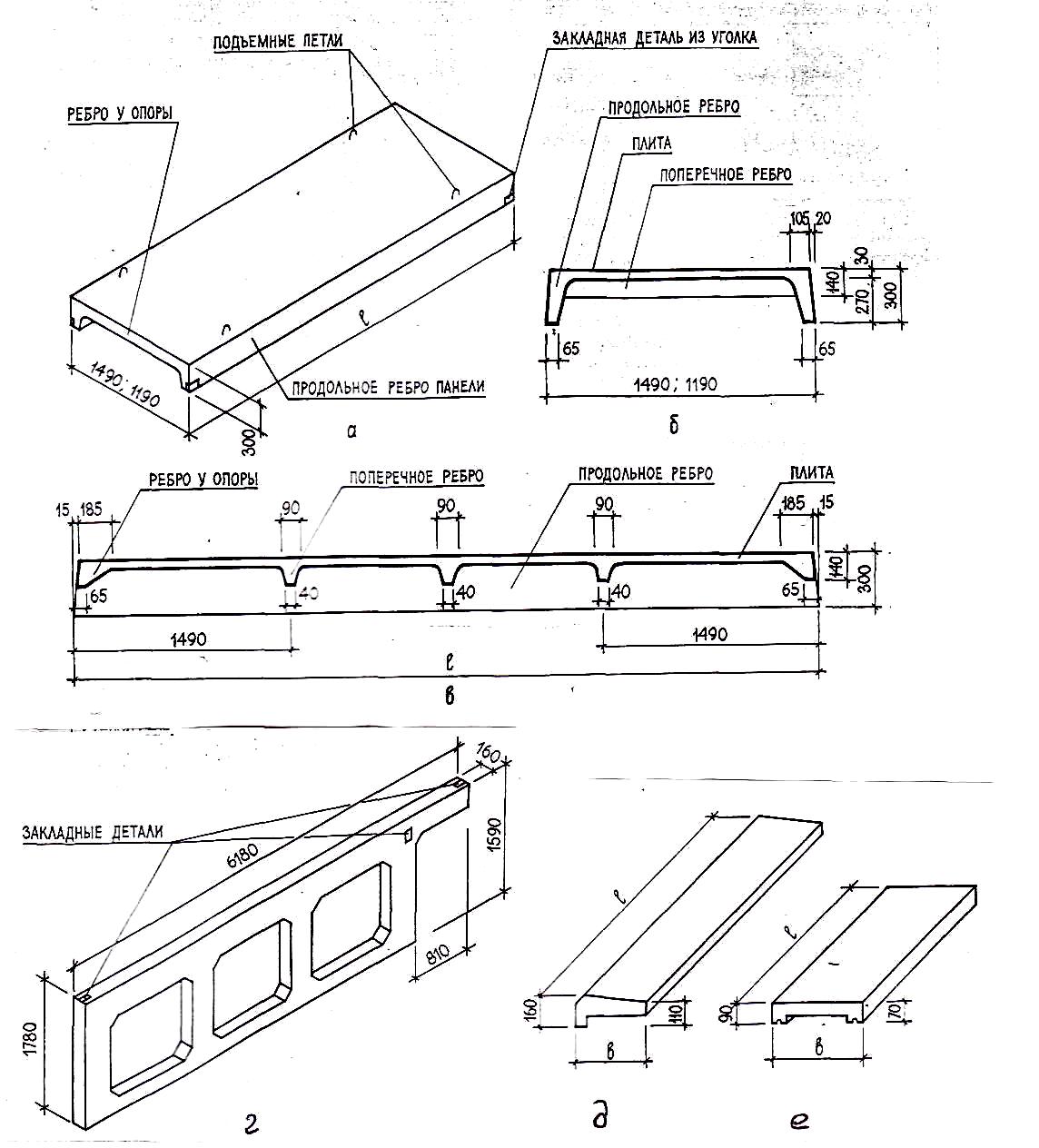

Рис.38. Железобетонные изделия для крыш.
а - ребристая панель крыши (общий вид); б, в - соответственно поперечное и продольное сечение ребристой панели; г - опорный элемент чердачной крыши; д, е – парапетные плиты; ж - карнизная плита.

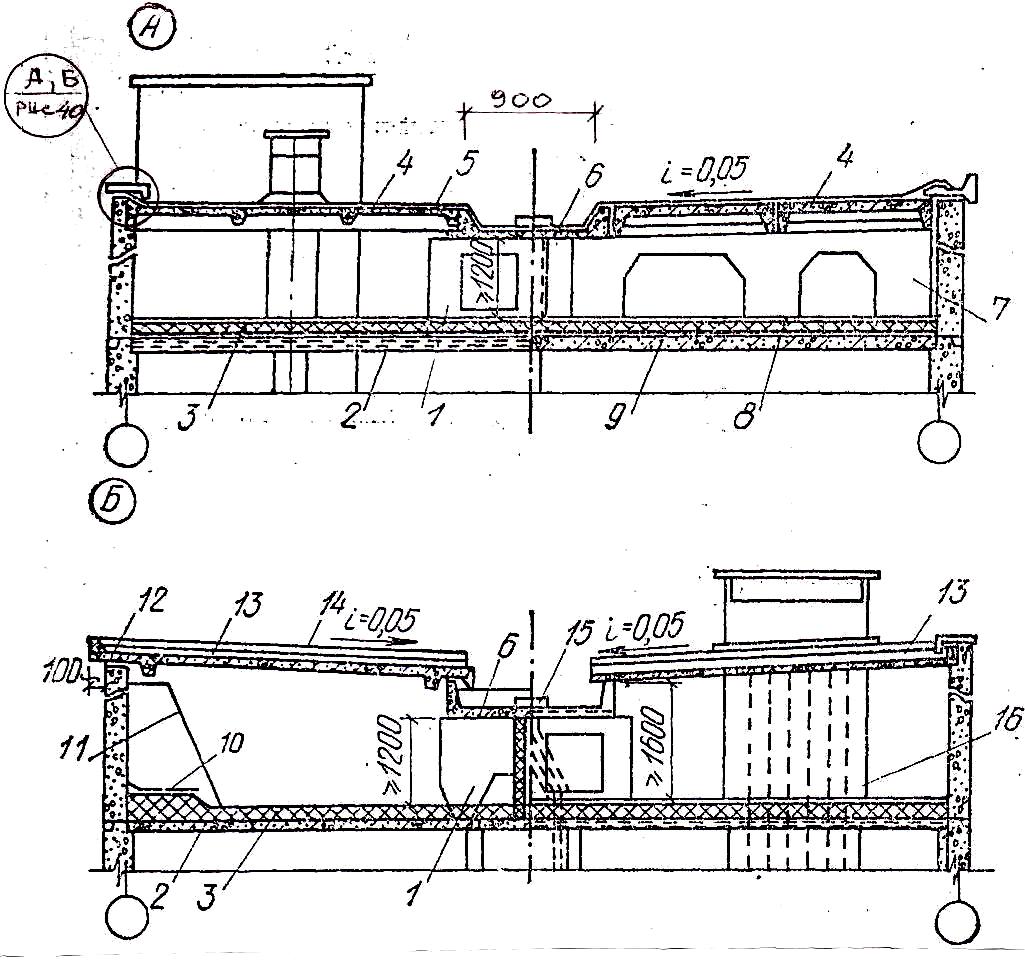

Рис.39. Примеры конструкций чердачных железобетонных крыш с холодным чердаком.
А - с холодным чердаком и рулонной крышей; Б - то же, с безрулонной; 1 - опорный элемент; 2 - панель чердачного перекрытия; 3 - утеплитель; 4 - кровельная ребристая панель; 5 - рулонный ковер; б - водосборный лоток; 7 - опорная рама; 8 - защитный слой; 9 - пароизоляционный слой; 10- полоса рубероида; 11 - фасадный опорный элемент; 12 -железобетонная кровельная панель безрулонной крыши; 13 - гидроизоляционный слой из мастичных или окрасочных составов; 14 - П-образная плита-нащельник; 15 - водосточная воронка; 16 - вентиляционный блок (шахта); 19- машинное отделение лифта

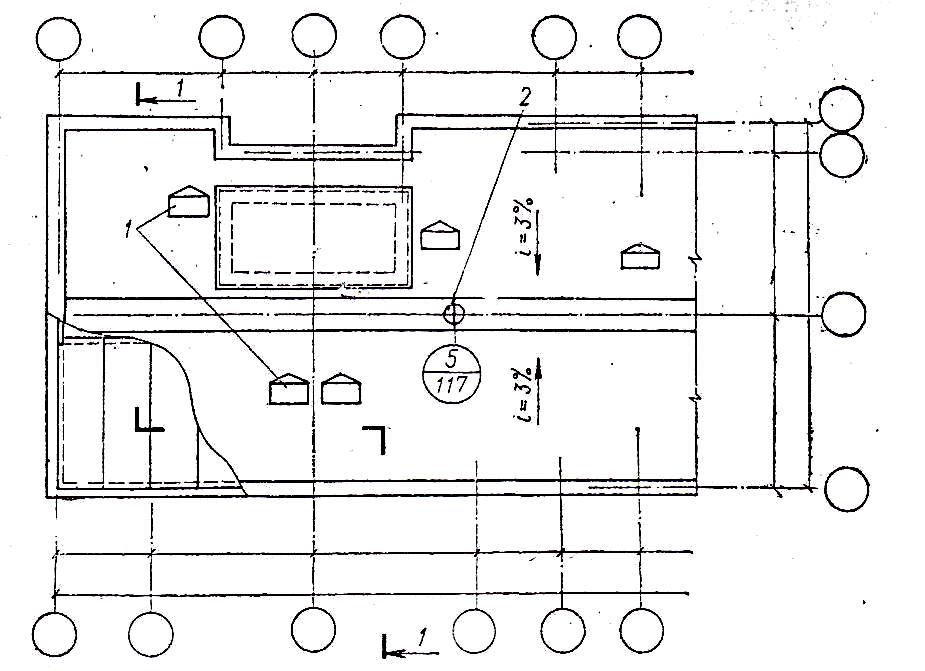

Конструкция чердачной крыши с холодным чердаком (план кровли)
1 - вентиляционный блок; 2 - водосточная воронка

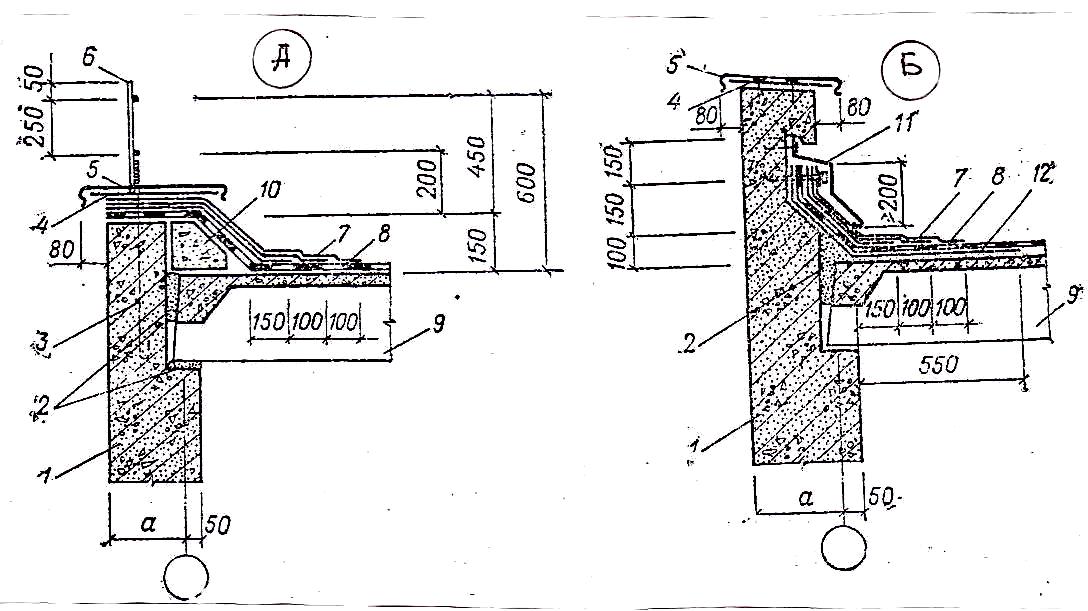

Рис. 40. Узлы сопряжений конструкций рулонной крыши с холодным чердаком.
А - вариант решения карнизного узла с решетчатым ограждением; Б - то же, с парапетом;
1 - фризовая панель; 2 - цементно-песчаный раствор; 3 - анкерный выпуск; 4 -
кровельные костыли через 600 мм пристрелены дюбелями; 5 - оцинкованная кровельная
сталь; 6 - стойка ограждения; 7 - дополнительные слои рубероида на битумной мастике; 8
- основная кровля; 9 - ребристая железобетонная кровельная панель; 10 - бетонный
бортовой камень; 11 - защитный фартук из оцинкованной кровельной стали; 12 -
скользящая полоса рулонного материала.
