3. Фундаменты.

Выборка из номенклатуры сборных элементов ленточных фундаментов

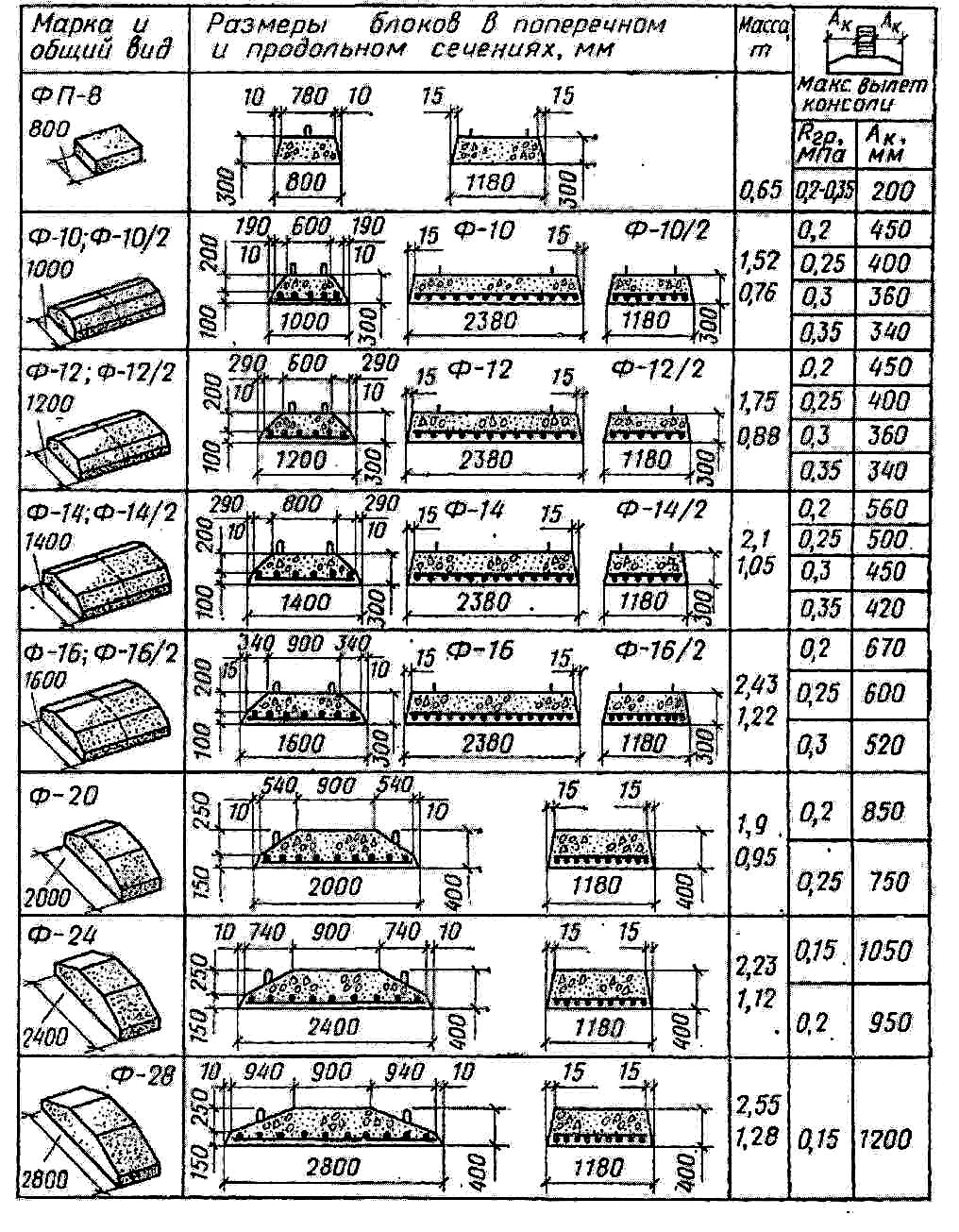

Фундаментные подушки

Таблица 1.

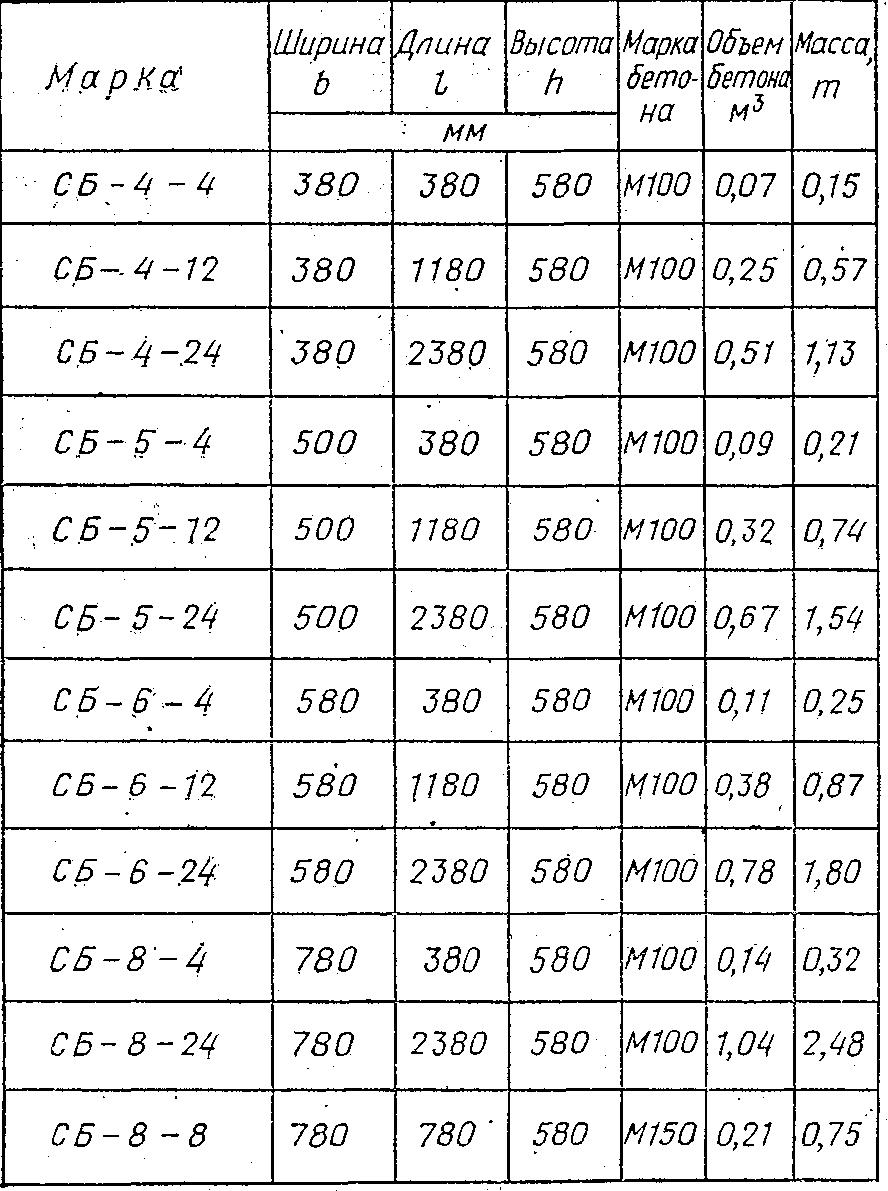

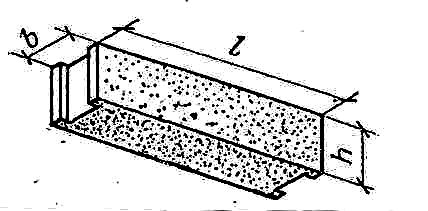

Блоки стен подвалов.

Таблица 2.

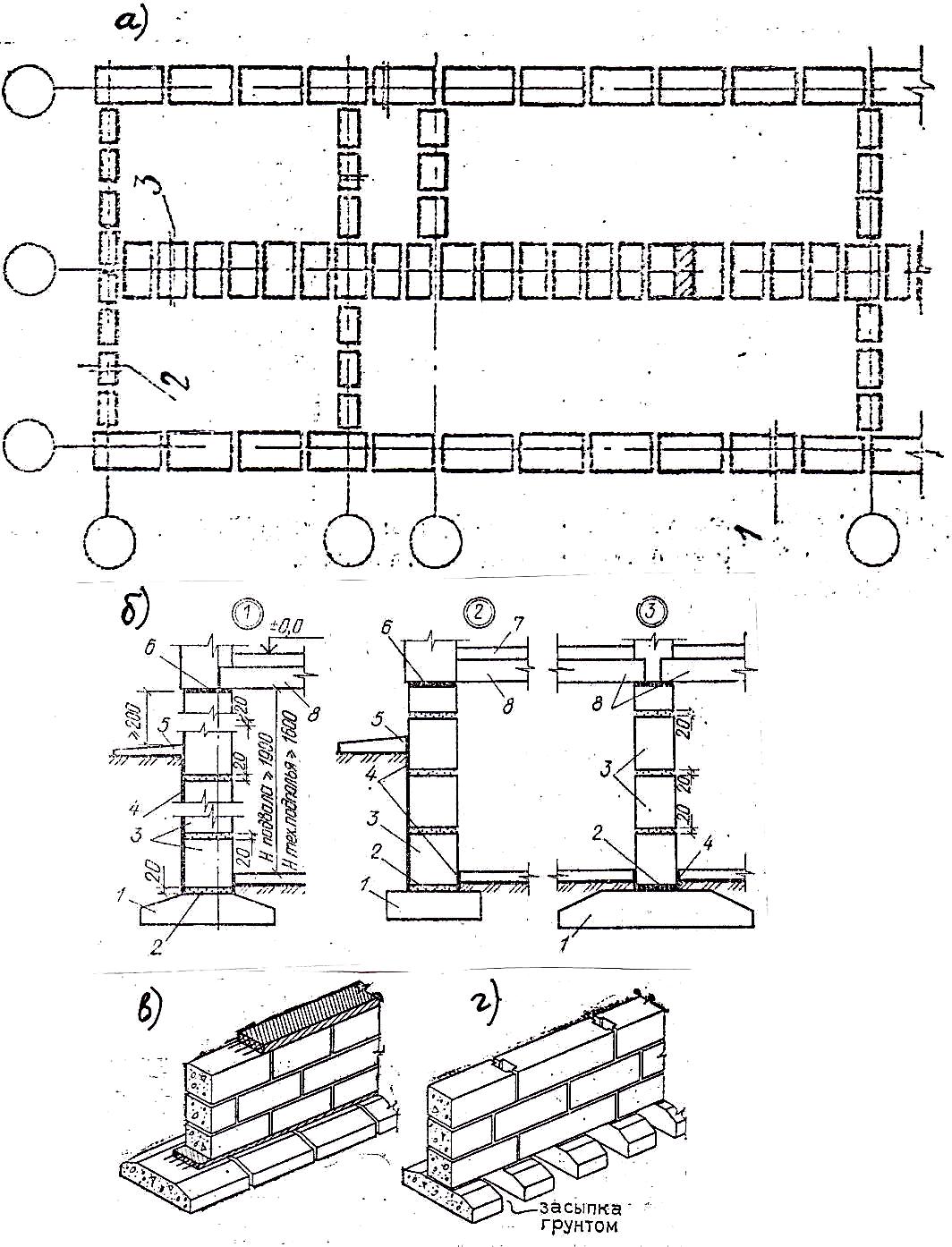

Рис. 21. Сборные бетонные и железобетонные фундаменты зданий из крупных

Блоков.

а - монтажная схема с маркировкой сечений; б - детали сечений фундаментов под стены

зданий с подвалами и техническими подпольями; в - конструкция фундамента при слабых

грунтах; г - укладка фундаментных блоков при плотных грунтах и малых нагрузках.

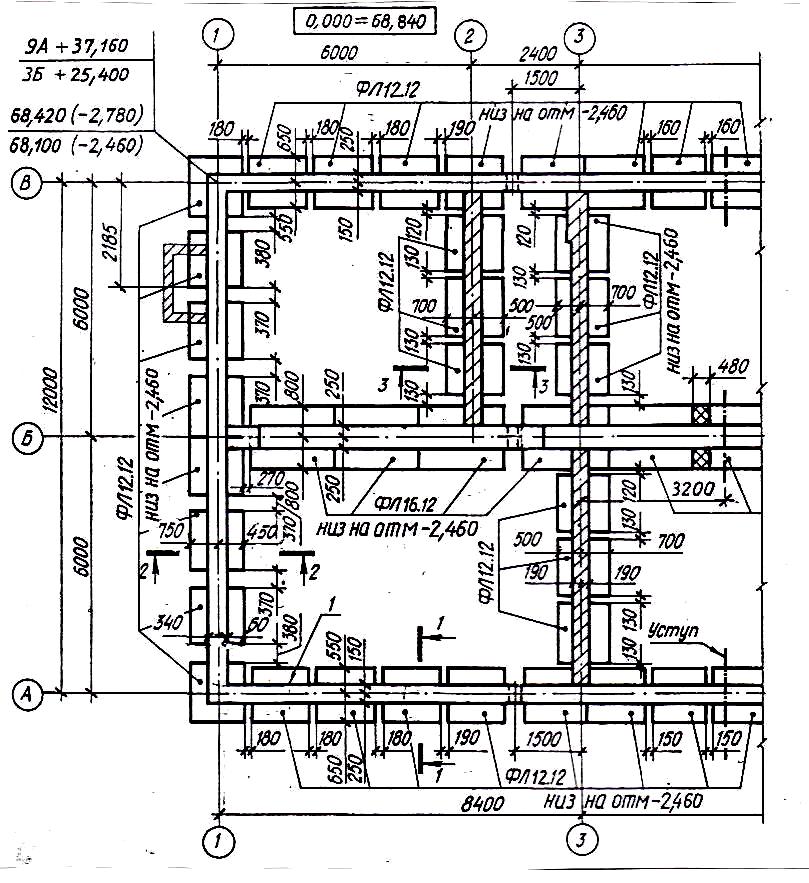

Рис. 22. Пример плана фундаментов из блоков.

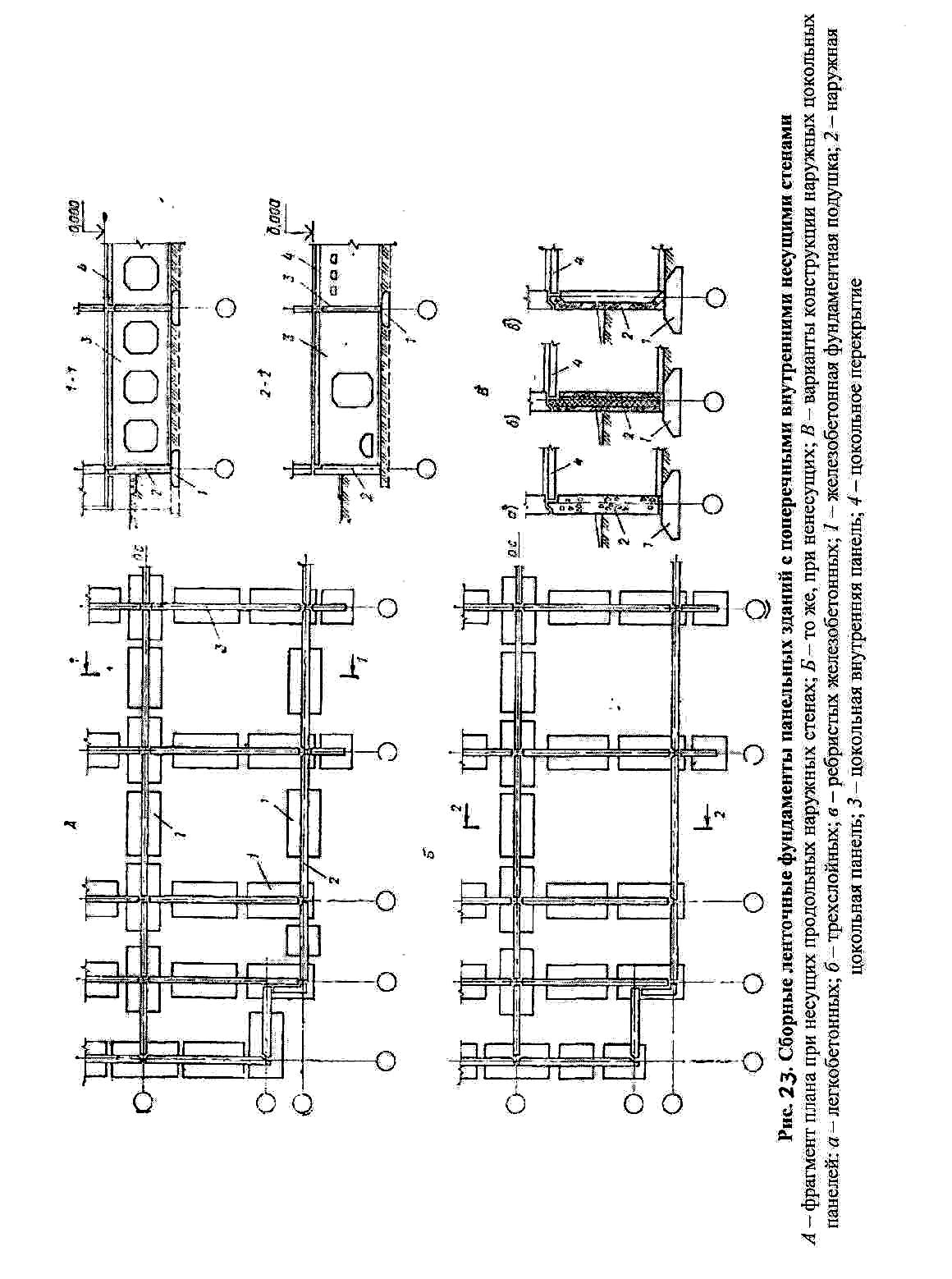

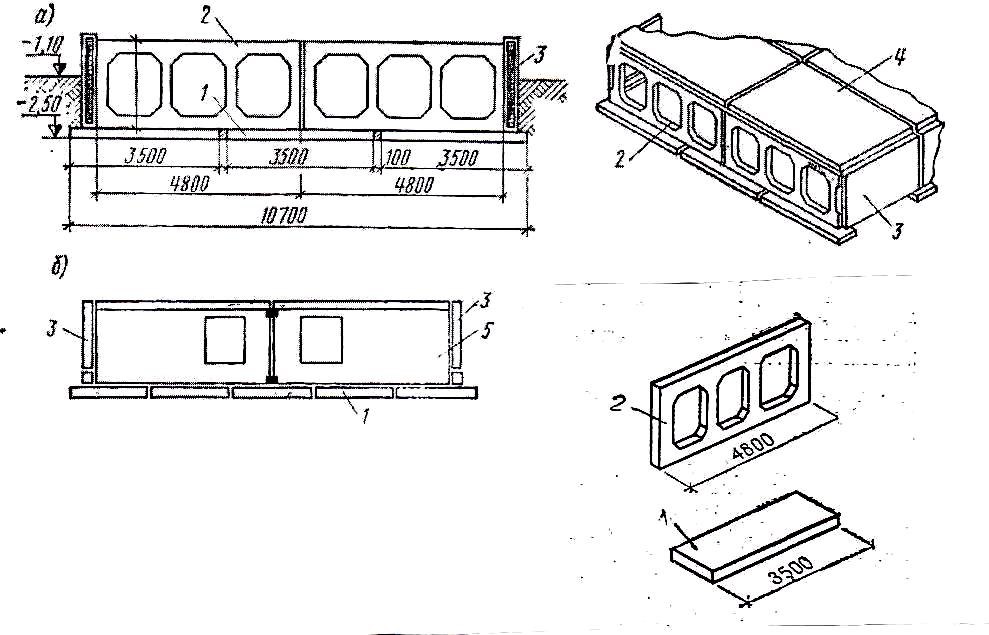

Рис. 24. Фундаменты из крупных панелей:

а - в виде железобетонных сквозных рам; б - в виде плоских железобетонных панелей; 1 - фундаментный блок-подушка; 2 - сквозная рама; 3 - цокольная стеновая панель; 4 - перекрытие; 5 - плоская фундаментная панель

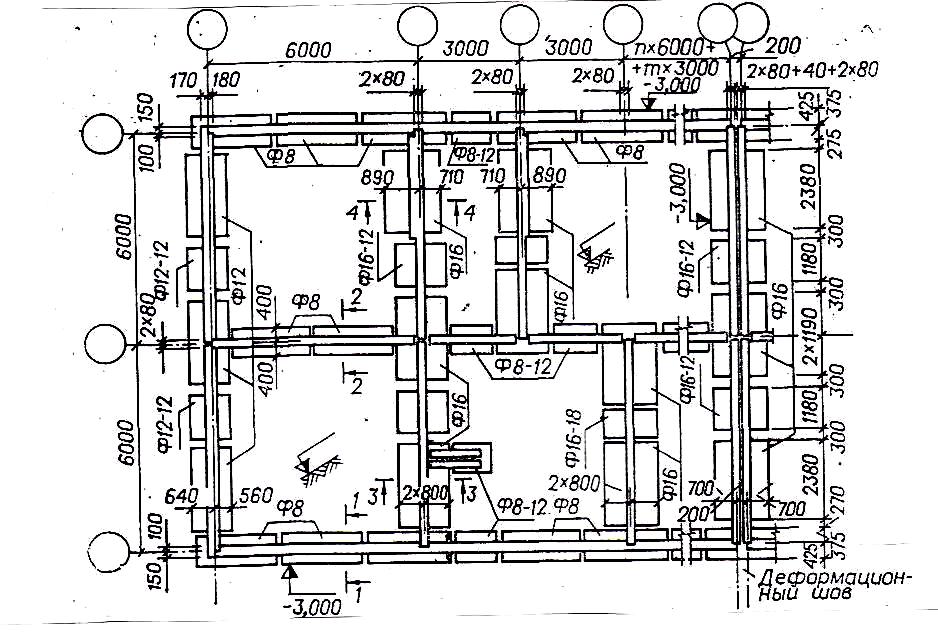

Рис. 25. Пример плана фундаментов здания из крупных панелей.

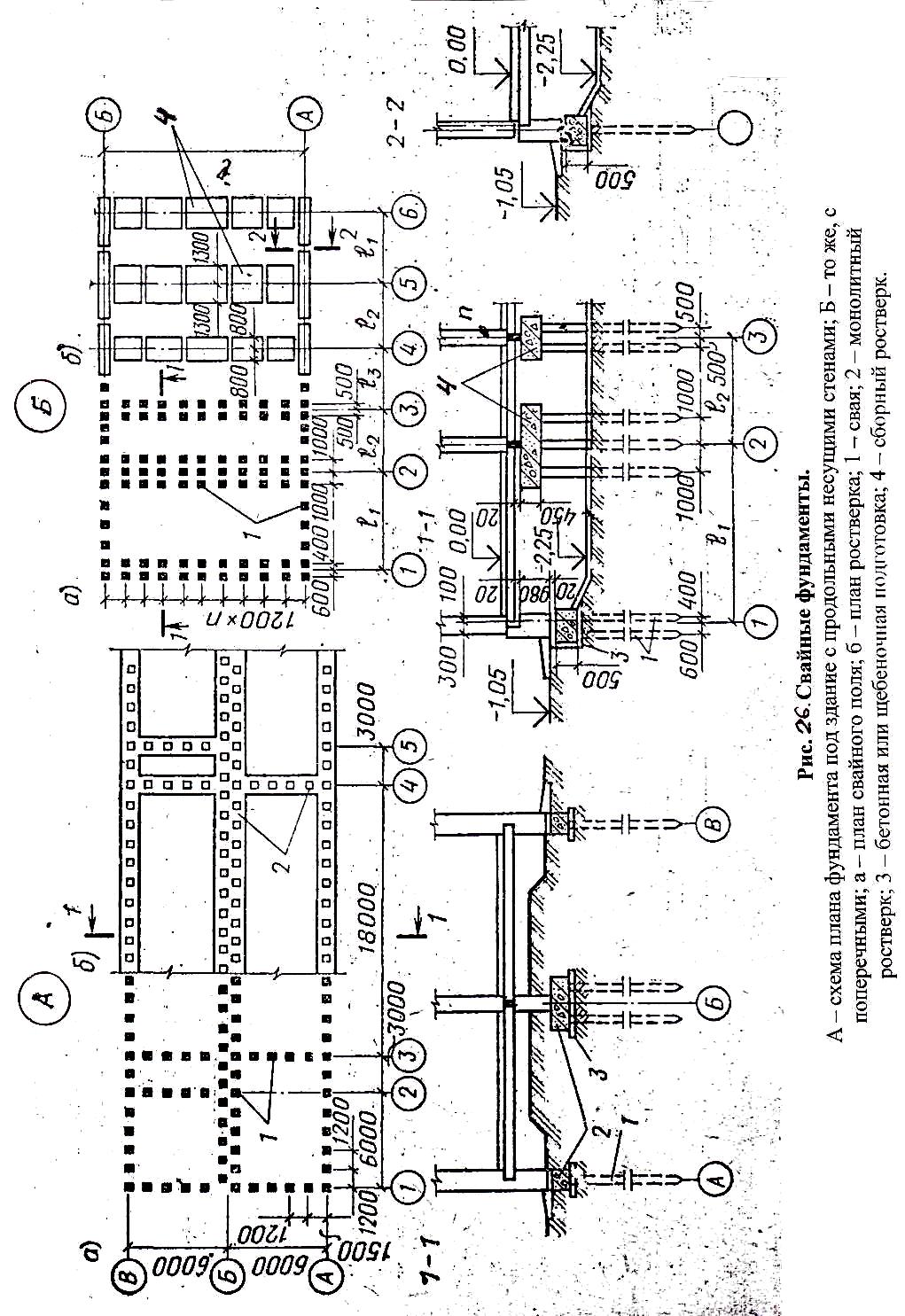

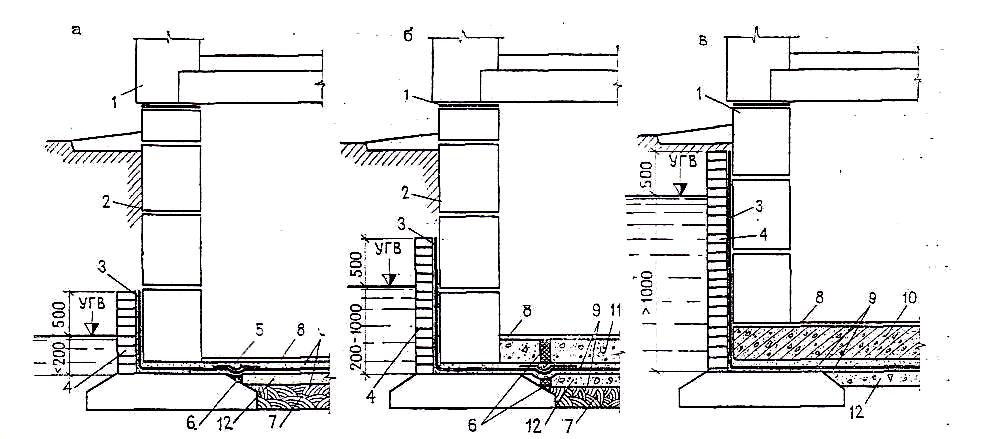

Рис.27. Гидроизоляция стен подвалов.

а - при напоре грунтовых вод менее 200 мм; б - при напоре 200-1000 мм; в - при напоре

свыше 1000 мм; 1 - рулонная гидроизоляция; 2 - окрасочная гидроизоляция (промазка

горячим битумом за 2 раза); 3 - оклеечная гидроизоляция; 4 - защитная стенка из

кирпича; 5 - стеклоткань; 6 - деформационный шов; 7 - глина; 8 - пол подвала; 9 -

стяжка; 10 - железобетонная плита; 11 - пригрузочный слой из бетона; 12 - подготовка.

4. Перекрытия.

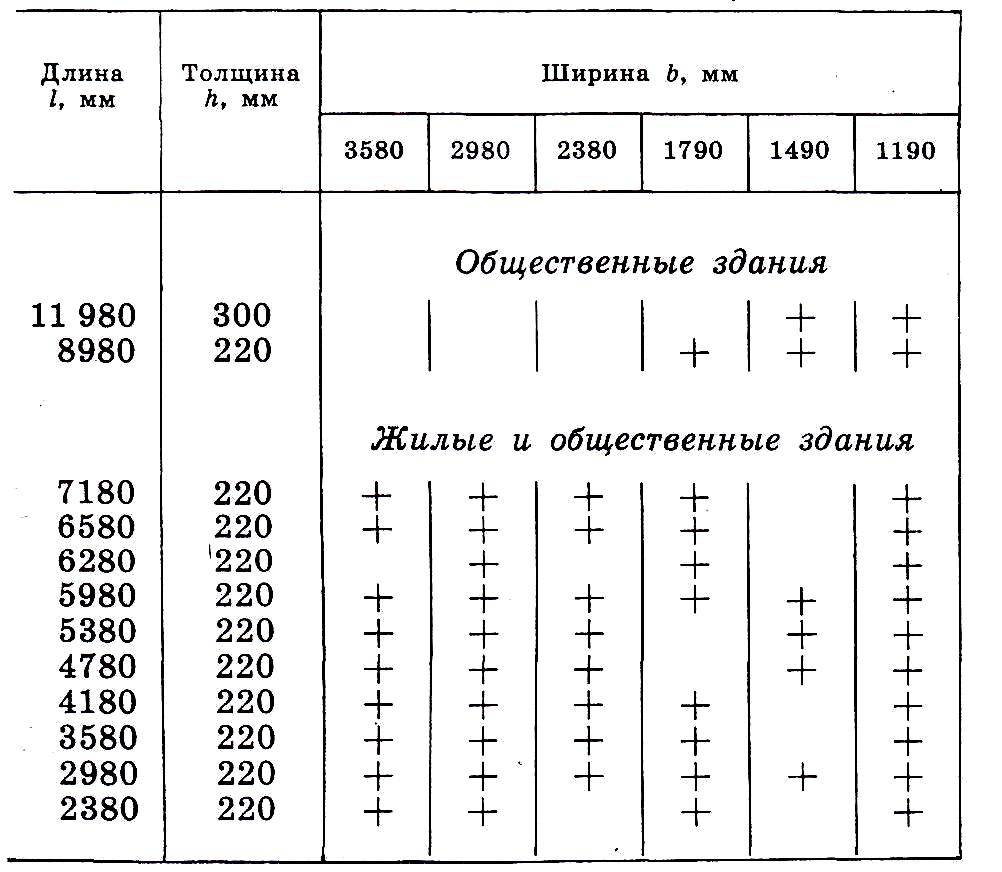

Номенклатура многопустотных железобетонных панелей перекрытий зданий с несущими стенами

Таблица 3

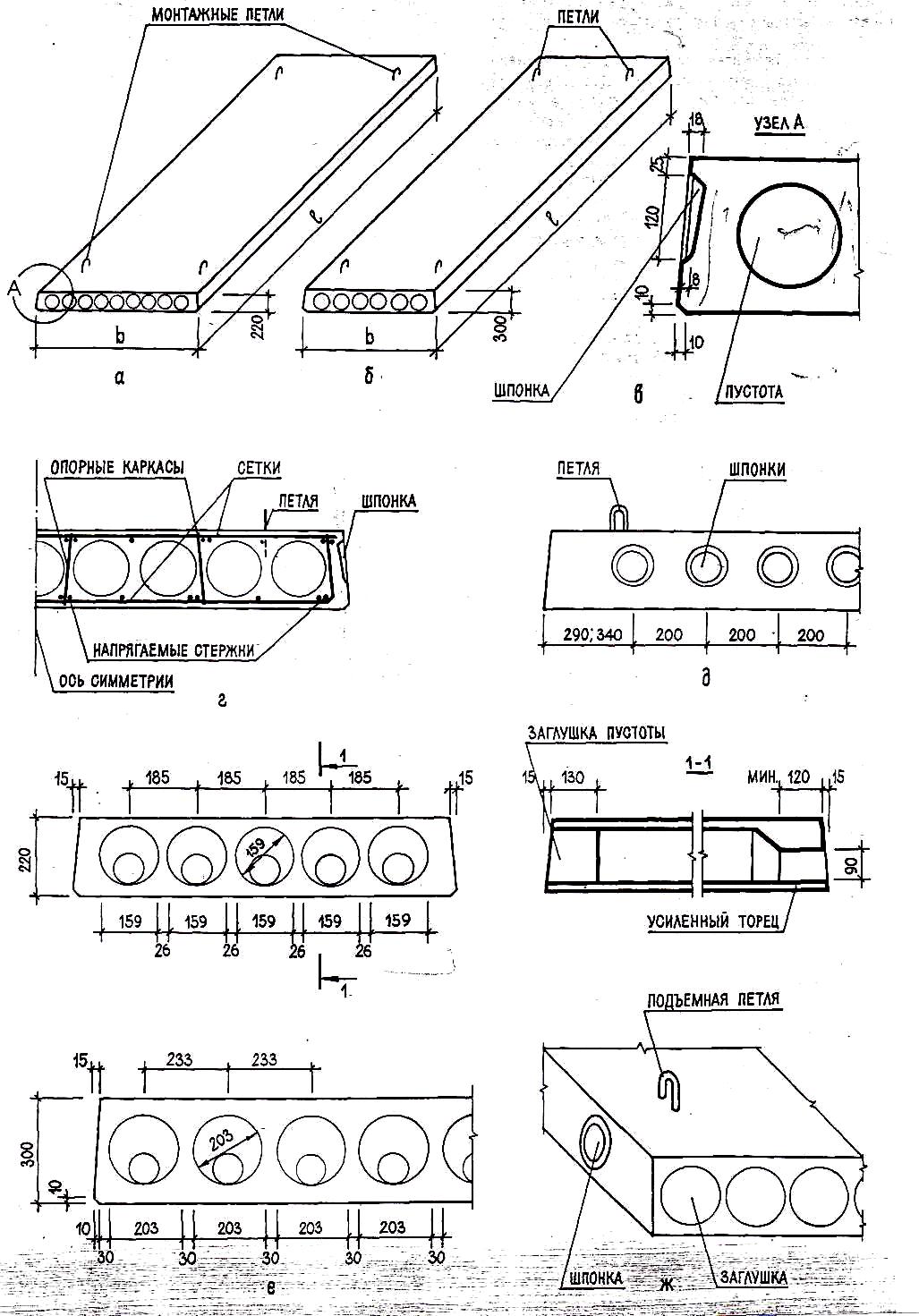

Рис 28. Многопустотные железобетонные панели перекрытий.

а, б - общий вид панели; в - деталь сечения панели; г - сечение панели с напрягаемой стержневой арматурой; д - вид панели сбоку; е - опалубочные сечения панелей; ж -

деталь панели.

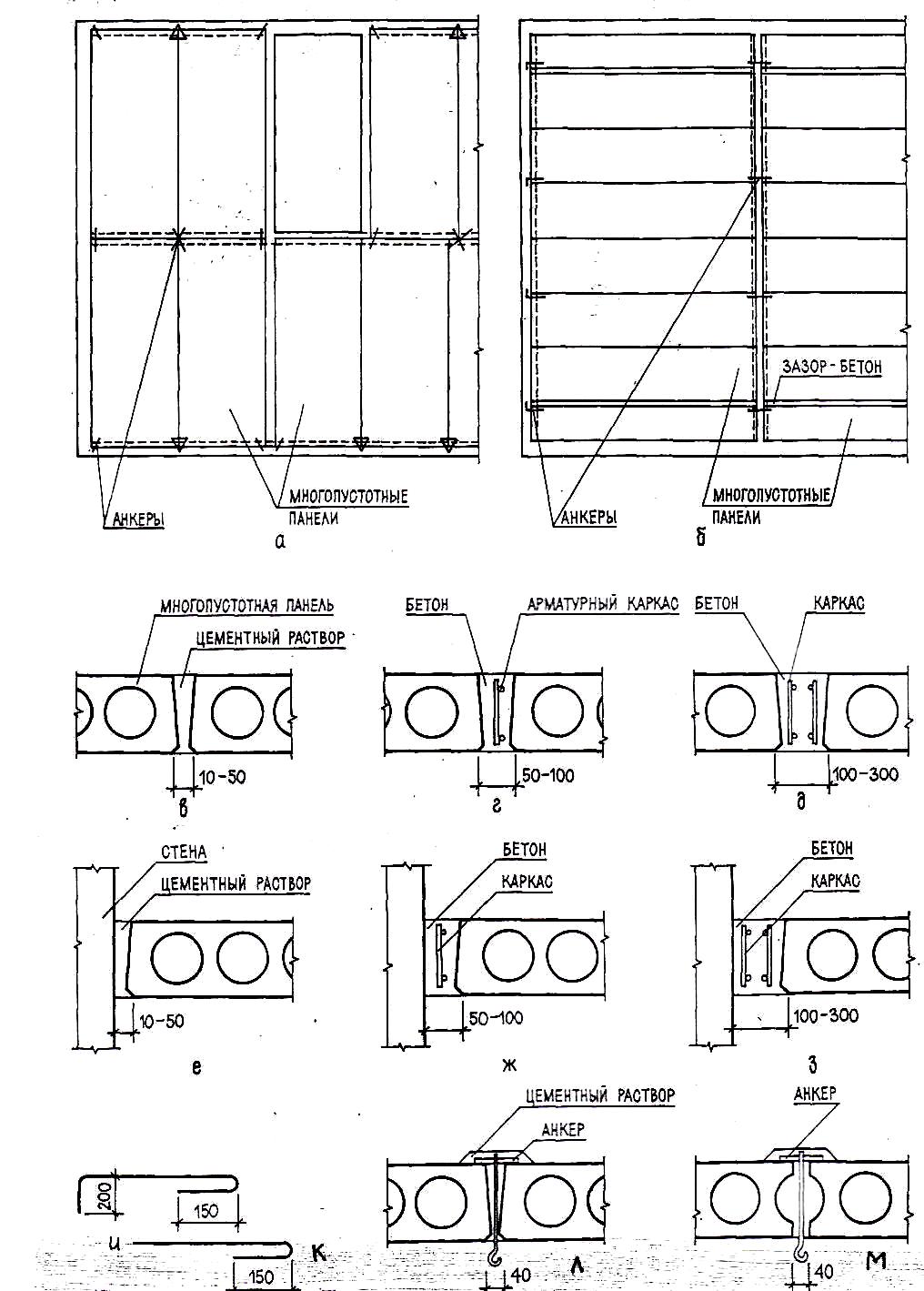

Рис. 29. Монтажные схемы и детали примыкания многопустотных перекрытий.

а - монтажная схема перекрытия крупноблочного здания с продольными несущими

стенами; б - то же, кирпичного жилого дома с поперечными несущими стенами; в - д —

швы и зазоры между панелями перекрытий; е - з - примыкания панелей перекрытий к

стенам; и - анкер для наружных кирпичных стен; к - анкер для панельных и внутренних

кирпичных стен; л - крепление крюка для люстры в шве между панелями; м - то же, через

отверстие в панели.

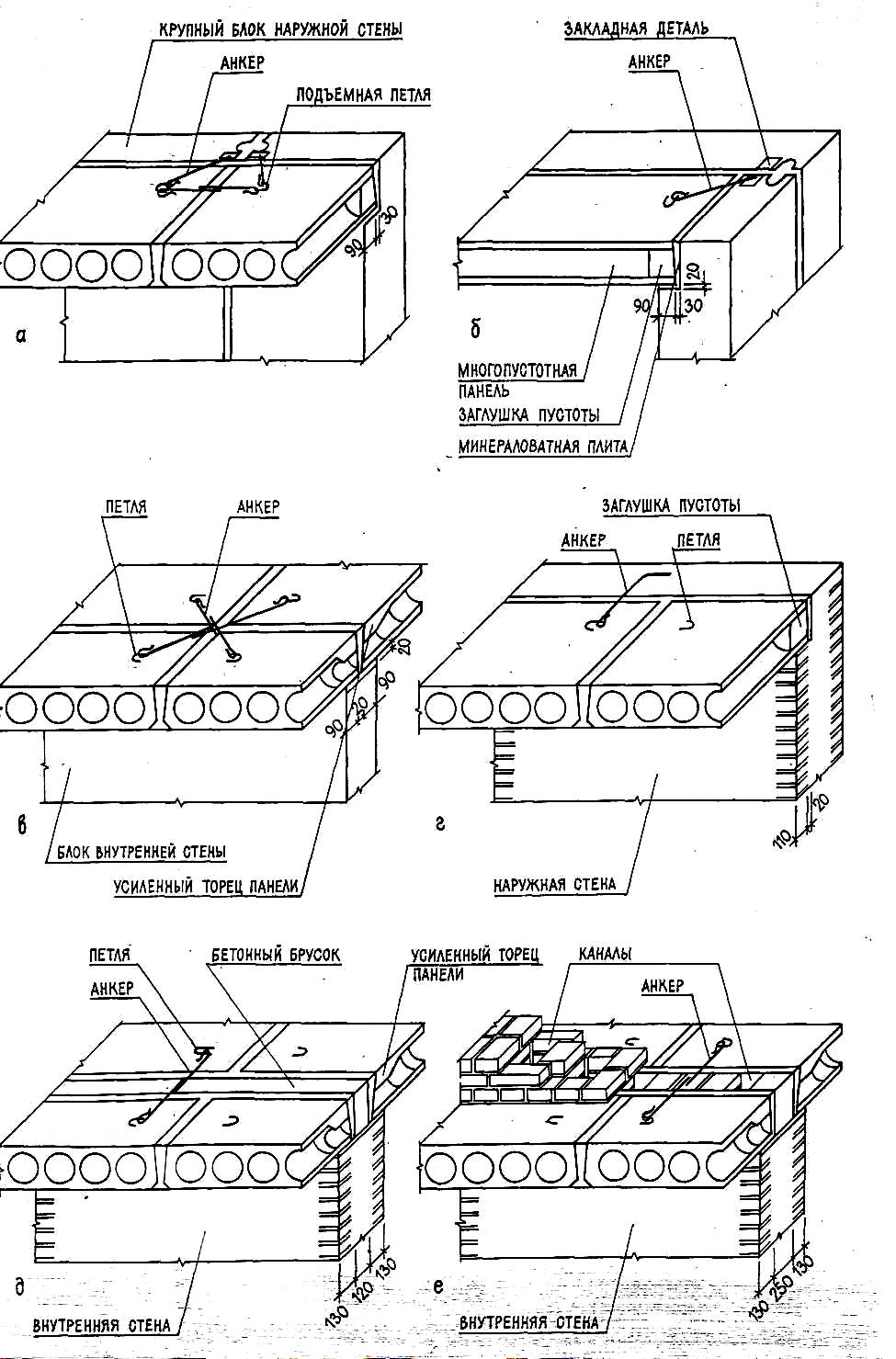

Рис. 30. Опирание многопустотных панелей перекрытия на стены.

а, б - наружные крупноблочные; в - внутренние крупноблочные; г - наружные кирпичные; д - внутренние кирпичные; е - внутренние кирпичные с каналами.

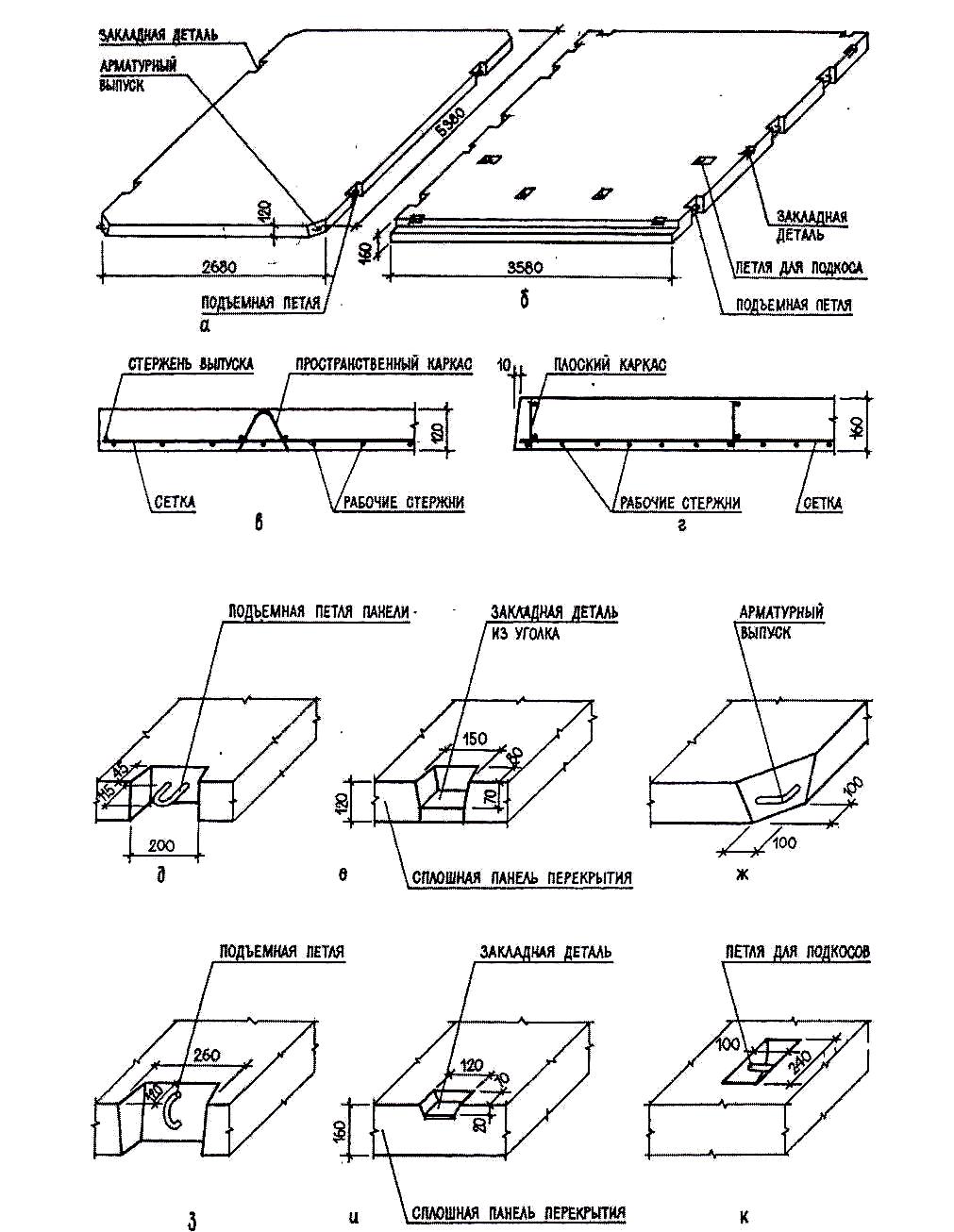

Рис. 31. Сплошные железобетонные панели перекрытий крупнопанельных

Зданий.

а, б - панели толщиной соответственно 120 и 160 мм; в, г - армирование панелей (сечение по длине); д, з- подъемные петли; е, и — закладные детали для сварных креплений панелей; ж - арматурный выпуск на углу панели; к - петля для крепления

монтажных подкосов

В таблицах 4 и 5 приведены размеры рядовых сплошных панелей перекрытий, которые соответствуют номинальным величинам продольных шагов и пролетов зданий, кратных 3 м (300 мм).

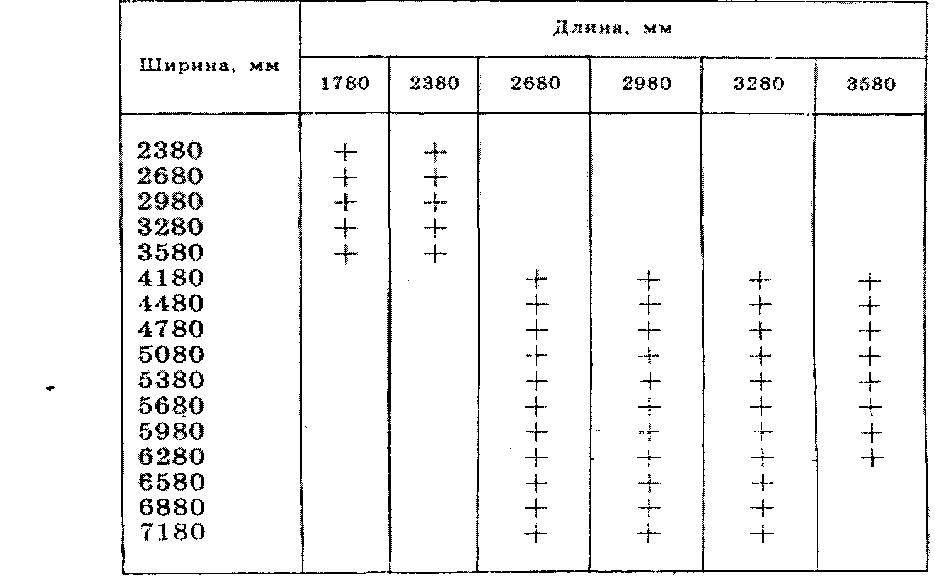

Размеры стандартных рядовых сплошных железобетонных панелей перекрытий толщиной 120 мм

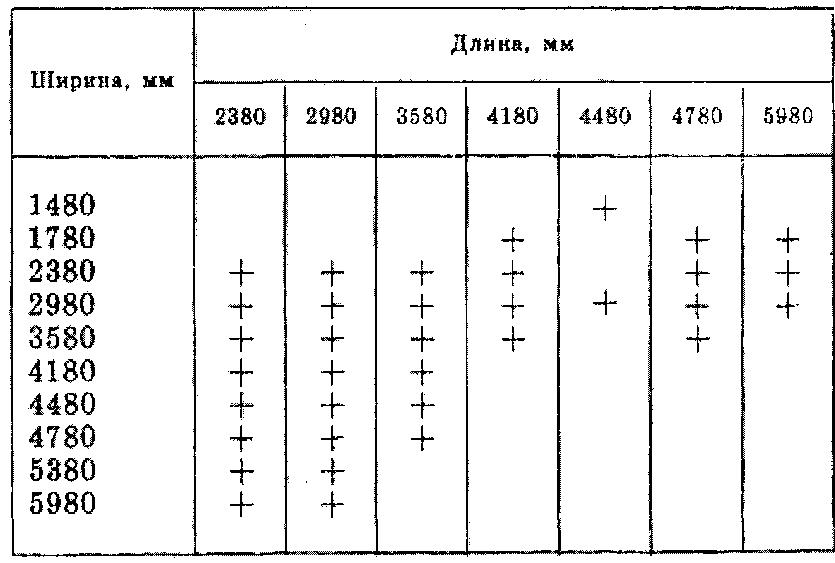

Таблица 4

Размеры стандартных рядовых сплошных железобетонных панелей перекрытий толщиной 160 мм

Таблица 5

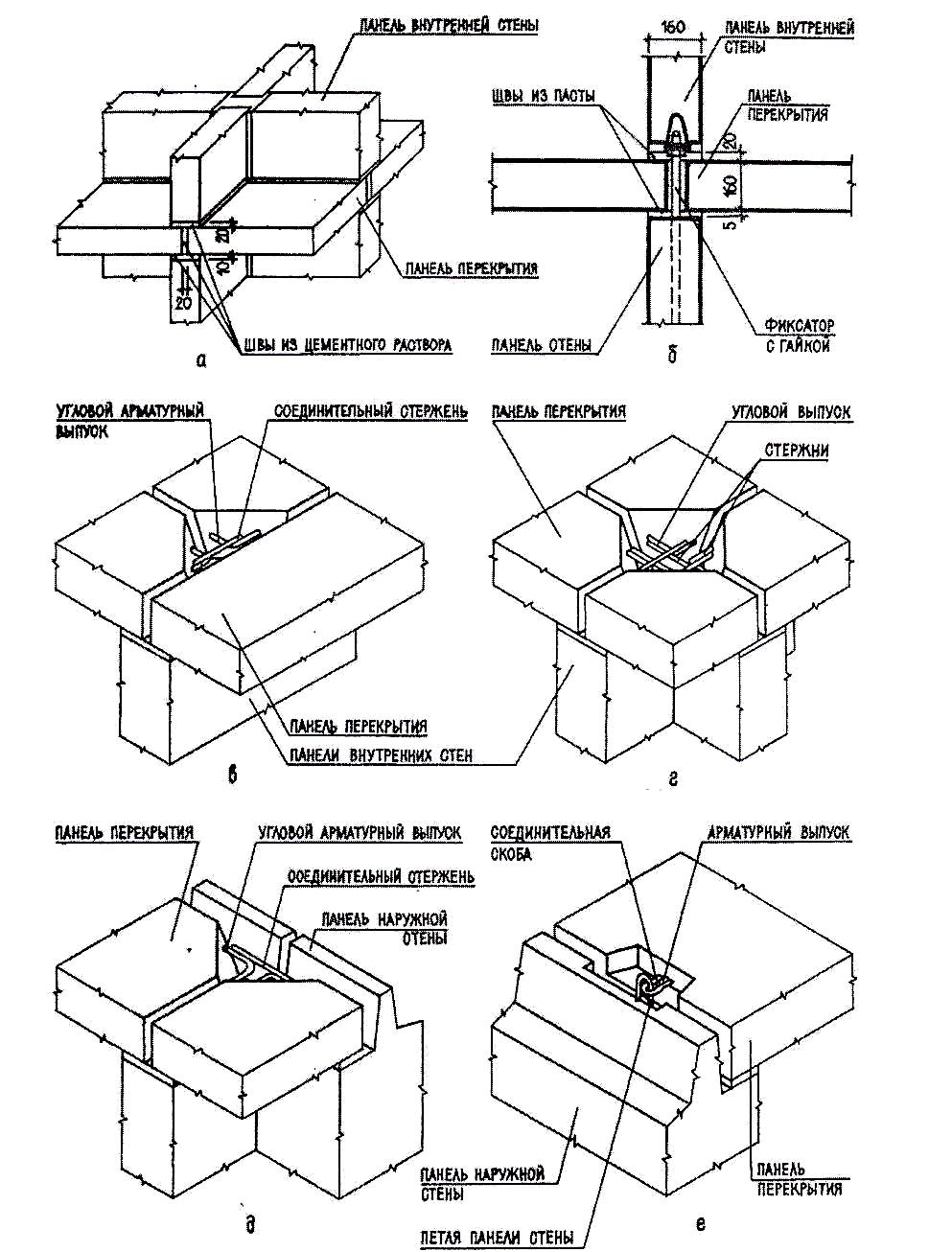

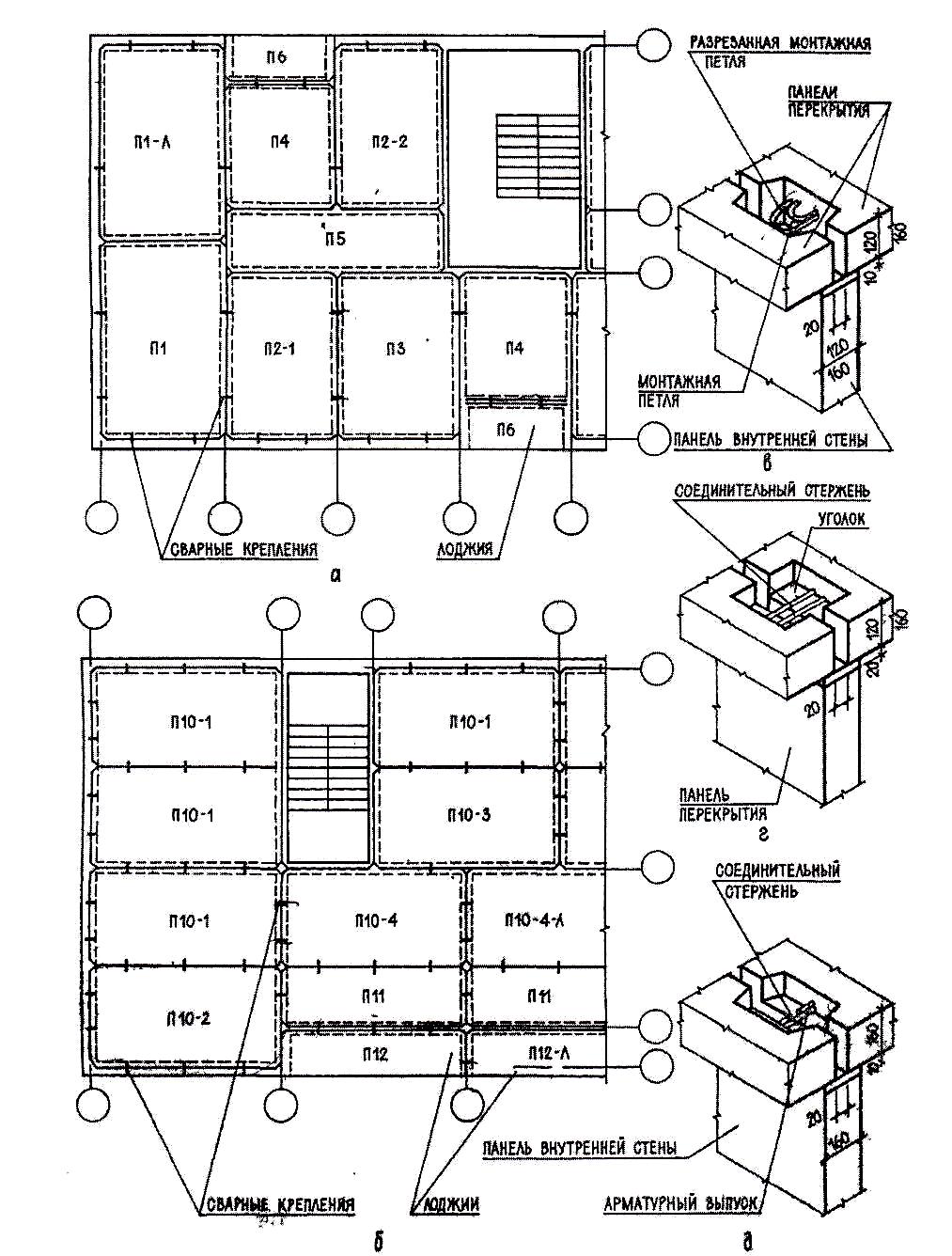

Рис. 32. Перекрытия крупнопанельных зданий и их детали.

а, б - монтажные схемы перекрытия соответственно при малом и большом шаге поперечных стен; в - стык и крепление панелей перекрытия сваркой петель между собой при опирании на внутренние стены (сварные швы и заделка раствором условно не показаны); г, д - то же, с помощью соединительных стержней

Рис. 33. Детали опирания панелей перекрытия крупнопанельных зданий на
