1. Побудова розрахункової схеми поперечної рами.

Вихiднi данi на проектування:

L = 30м - прольот рами (прольот цеху)

Q = 800/200кН (4к-6к) - вантажопiд'ємнiсть крану

(4к-6к - кран середнього режиму роботи, в залежності від кількості циклів за добу), 800кН - вантажопiд'ємнiсть головного гаку, 200кН - вантажопiд'ємнiсть допомiжного гаку.

B=12м (крок, з яким розташовані поперечні рами); Р.Г.Р.-16.2м - рiвень головки рейки, (який задають технологи).

Район будiвництва - м. Львів.

Покриття тепле – сталевий профнастил (в холодних покриттях немає пароізоляції та утеплювача.

Довжина цеху l = 144м.

Компонування поперечної рами починається з визначення основних габаритних розмірів вертикальних та горизонтальних елементів конструкцій у площині рами (із площини – зв’язки по колонам).

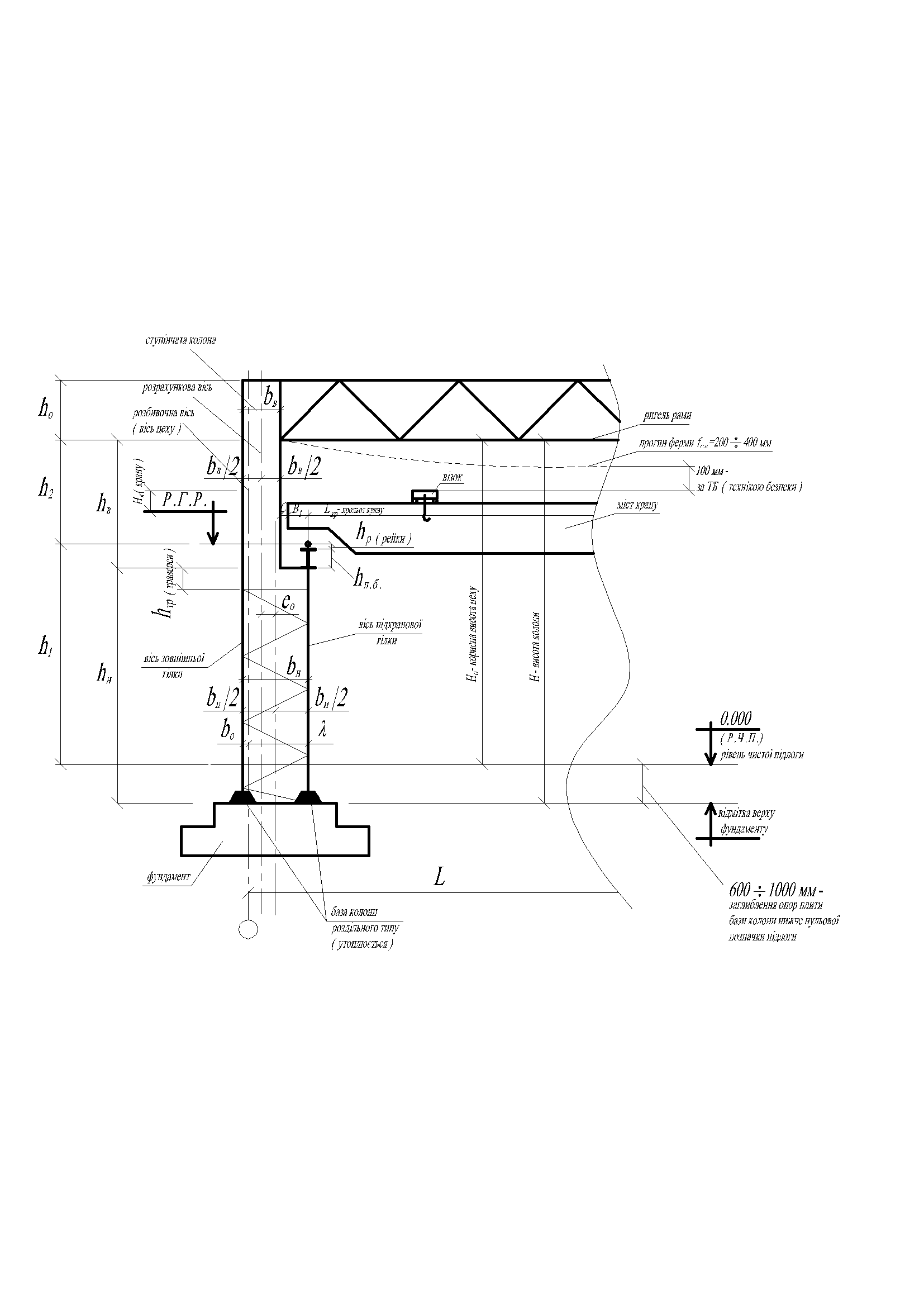

Рис. 1.1 – Головні розміри поперечника рами

- ексцентриситет між розрахунковими осями верхньої та нижньої частин колони.

1. Визначення вертикальних розмірів рами.

- висота від рівня чистої підлоги до рівня головки рейки.

- висота крана з візком, вибирається за каталогом на крани.

- за каталогом на крани.

Розмір , згідно з « Основними положеннями щодо уніфікації » (стандартизації)

(Клименко, с.104) приймається кратним 1.2м до висоти цеху 10.8м. При більшій висоті – кратним 1.8м. В окремих випадках при відповідному обґрунтуванні приймають кратним 0.6м. (В курсовій роботі беремо кратним 0.6м - універсально! Воно кратне і 1.2 і 1.8)

Наприклад,

округляємо до цілого числа n=11 шт., тоді

або

округляємо до цілого числа n=34 шт., тоді !

для

Із каталога на крани

для

або із практики визначають

Із каталога на крани , тип рейки КР-100.

,

2. Визначення горизонтальних розмірів рами.

За архітектурними вимогами приймають ,

- від осі цеху до осі підкранової гілки.

Мінімальне наближення габариту моста крану C до внутрішньої кромки верхньої частини колони із умови безпечної експлуатації крану (за ТБ), приймають для кранів вантажопідйомністю 800кН і більше – С=75мм.

Звіс моста крану , що виступає назовні за вісь кранової рейки, приймається за каталогом на крани

Маємо зв’язок між шириною верхньої частини колони, розміром та прив’язкою зовнішньої грані колони до розбивочної осі цеху.

Вісь підкранової балки звичайно суміщають з віссю підкранової гілки нижньої частини колони. У цьому випадку ширина нижньої частини колони:

Додатково перевіряють ширину верхньої частини колони. Згідно з умовами необхідної жорсткості рами повинна бути не менше і кратною 250мм! (с.105 Клименко)

(в курсовому не обов’язково!)

Якщо 775мм > 450мм, то остаточно приймаємо

(Якщо отримали значення < 460мм, то остаточно приймаємо )

Повинна виконуватись ступінька в ступінчатій колоні, якщо вона не виконується, необхідно переобчислити

, далі знаходимо і кратно 250мм.
