1000 Налаштувань).

- Інтерфейси: 10BaseT LAN, GPIB, USBB2, SCPI і IVI-COM.

- Габарити 426Ч178Ч515 мм, маса 22 кг.

Широкий діапазон частот, від довгих хвиль для СВЧ, високий дозвіл і обширної функціональні можливості роблять цей прилад унікальним інструментом для тестування, налагодження та дослідження величезного числа різних радіотехнічних пристроїв. Однак треба пам'ятати, що це стаціонарний прилад значних габаритів і маси.

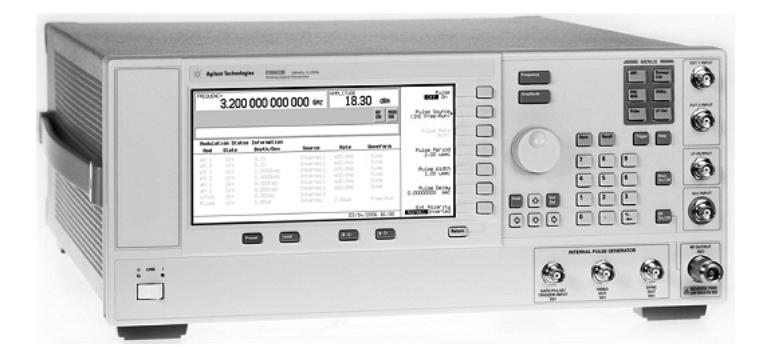

Рис.1.38. Зовнішній вигляд генератора Е8663В

Генератор n9310а rf

Професійний радіочастотний генератор N9310A RF є приладом для професійного застосування. Зовнішній вигляд приладу представлений на рис. 1.39. Інтуїтивно зрозумілий і типовий для таких приладів інтерфейс користувача і зручне кнопкове управління робить роботу з приладом простою і наочною.

Основні параметри генератора N9310A RF:

- Частотний діапазон по основному каналу CW від 9 кГц до 3 ГГц.

- Частотне дозвіл 0,1 Гц.

- Нестабільність частоти менше 1 • 10^{- 6} за рік.

- Частотний діапазон по додатковому каналу LF від 20 Гц до 80 кГц.

- Потужність вихідного сигналу від 127 до +13 дБм (можлива установка максимальної потужності до +20 дБм).

- Дозвіл за рівнем 0,1 дБ, похибка установки рівня ± 1 дБ на частотах

вище 100 кГц.

- Рівень фазового шуму 95 ДБС / Гц на частоті 1 ГГц при розладі 20 кГц.

- Аналогова модуляція: АМ (0-100% в діапазоні частот від 20 Гц до 20 кГц), ЧС (Девіація від 20 Гц до 100 кГц, частота моделюючого сигналу від 20 Гц до 80 кГц), ФМ і імпульсна.

- Опціональна установка IQ модулятора з смугою частот до 40 МГц.

- Підтримка графічного інтерфейсу користувача на 11 мовах.

- Підключення до комп'ютера через стандартний порт USB.

- Управління приладом через порт SCPI.

- Габарити приладу 132Ч320Ч400 мм, маса 9,2 кг.

Хоча прилад відрізняється високими технічними характеристиками, він має помірну вартість (за мірками західного покупця). Області застосування такого приладу досить великі і можуть додатково розширюватися за допомогою різних опцій. Не можна не відзначити такі переваги приладу, як помірні габарити і маса.

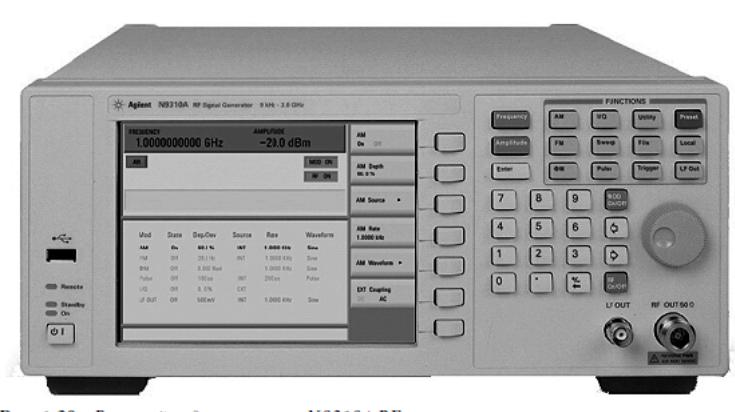

Рис. 1.39. Зовнішній вигляд генератора N9310A RF

Генератор e8257d psg з частотою до 67 гГц

Генератори E8257D PSG - самі високочастотні (частота сигналів у них доходить до 67 ГГц (не унормовано до 70 ГГц)). З додатковими зовнішніми модулями генератора забезпечують генерацію сигналів аж до 325 ГГц, тобто їх сигнали заходять в область міліметрових хвиль! При цьому забезпечено генерація сигналів від 250 кГц.

При цьому забезпечено дуже високий дозвіл по частоті - до 0,001 Гц. Зовнішній вид генераторів показаний на рис. 1.40.

Технічні характеристики генераторів серії E8257D PSG:

- Частотний діапазон від 250 кГц до 20, 31,8, 40, 50 або 67 ГГц (максимальні частоти до 70 ГГц).

- Дозвіл по частоті 0,001 Гц.

- Максимальні частоти з зовнішніми модулями 75, 90, 110, 140, 170, 220 або 325 ГГц.

- Максимальна потужність сигналу на виході +23 дБм на частотах до 20 ГГц, +17 ДБм на частотах до 40 ГГц і +14 дБм на частотах до 67 ГГц.

- Генерація імпульсів з часом наростання 8 нс і тривалістю 20 нс.

- Здвоєний вбудований функціональний генератор, що генерує сигнали наступних форм: синусоїдальна, прямокутна, трикутна, пілообразная і шум.

- Різні режими перемикання частоти та потужності.

- Контроль джерел із застосуванням серії PSA аналізаторів спектра.

- Інтерфейси: 10BaseT LAN, GPIB, SCPI і IVIICOM.

Генератори E8257D PSG - прилади, безумовно, унікальні. Ними може пишатися далеко не кожна дослідницька лабораторія, що працює в області дослідження міліметрових радіохвиль і їх застосування.

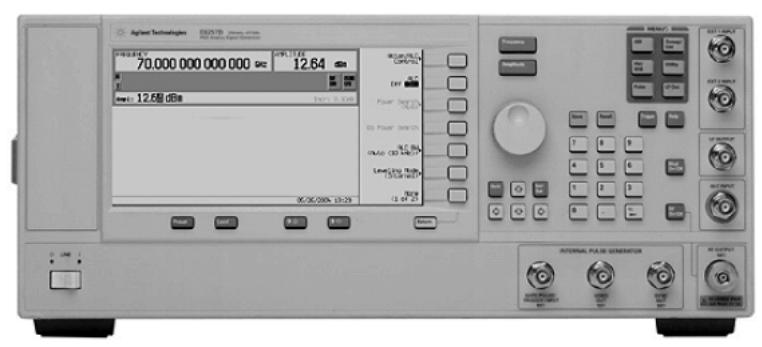

Рис. 1.40. Зовнішній вигляд генераторів серії E8257D PSG

Генератори снусоїдальнизх сигналів ROHDE & SCHWARE

Цілком гідним суперником фірми Agilent Technologies на ринку високоякісних генераторів синусоїдальних сигналів є німецька фірма ROHDE & SCHWARE. Її генератори відрізняються рекордно малими часом встановлення заданої амплітуди і частоти сигналів і високим ступенем чистоти синусоїдальних сигналів.

Портативний переносний генератор R&S SM300

Генератор R&S SM300 - це найсучасніший портативний прилад порівняно помірною вартістю. Зовнішній вигляд генератора показаний на рис. 1.41. Явно видно, що це переносний прилад, призначений для роботи не тільки в стаціонарних умовах, а й на виїзді. Для цього спереду і ззаду, а також на ручці для перенесення є великі обрізані області, що оберігають прилад від наслідків ударів.

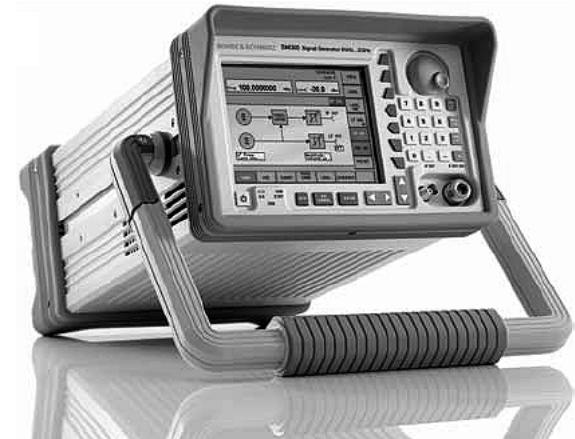

Рис. 1.41. Зовнішній вигляд портативного переносного генератора R & S SM300

Вельми вражають технічні характеристики цього, безумовно, унікального

приладу. Вони практично аналогічні характеристикам генератора N9310A RF фірми Agilent Technologies. Діапазон частот сигналів основного виходу від 9 кГц до 3 ГГц з роздільною здатністю (кроком) 0,1 Гц. За додатковим виходом генератор забезпечує сигнали в діапазоні частот від 20 Гц до 80 кГц. Час встановлення заданої частоти менше 10 мс.

Управління рівнем сигналу можливо в діапазоні частот від 20 Гц до 3 ГГц з кроком 0,1 дБ і діапазоном зміни рівня від 127 дБм до 13 дБм, похибка установки рівня менше 1 дБм. Можливі режими безперервної генерації, АМ, ЧМ, ФМ

і імпульсної модуляції IQ. Модуляція можлива як від зовнішнього джерела, так і від другого вбудованого генератора.

Прилад має два роз'єми USB для підключення до комп'ютера, кольоровий рідкокристалічний дисплей з роздільною здатністю 320Ч240 пікселів, розміром по діагоналі 5,4 дюйма. Габарити приладу 219×147×350 мм, маса 7 кг.
