Генератор sg-1501в фірми JungJin

Фірма JungJin поставляє на наш ринок генератор АМ /ЧМ / стерео ЧМ - сигналів SG-1501B. Зовнішній вигляд приладу показаний на рис. 1.33. Відмінна риса приладу - підтримка стереофонічної ЧС.

Основні технічні характеристики генератора SG-1501B:

- Частотний діапазон від 100 КГц до 50 МГц.

- Дискретність установки частоти 100 Гц.

- Вихідний рівень сигналу від 20 дБмкВ до 126 дБмкВ.

- Похибка установки частоти ± 5 • 10^{- 6}.

- Рівень паразитних і гармонійних складових ≤ 30 ДБН.

- ЧС стереофонічна модуляція.

- Запис / зчитування до 100 профілів настройки приладу.

- Підсвічування клавіш управління.

- Чотири цифрових дисплея (частота / рівень / глибина АМ / девіація ЧМ).

- За окремим замовленням: пульт дистанційного керування, інтерфейс GPIB.

Це стаціонарний прилад, призначений для дослідження, розробки і відладки радіоприймальних пристроїв побутового та спеціального призначення. Він є повноцінною заміною попереднього покоління ГСС для налаштування радіотехнічних пристроїв в діапазонах довгих, середніх і коротких хвиль. При цій перевазі приладу в стабільності частоти і точності її установки очевидні, як і присутність межування стереофонічної частотної модуляції.

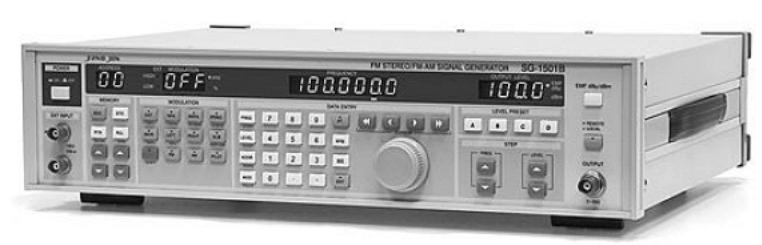

Рис.1.33. Генератор АМ/ЧМ/стерео ЧМ – сигналів SG-1501В

Генератор vc2003 фірми victor

Фірма VICTOR поставляє на наш ринок генератор сигналів VC2003 (рис. 1.34). Прилад реалізує формування сигналу методом прямого синтезу (DDS) і розраховується на генерацію сигналів від наднизьких частот (починаючи з 1 Гц) до ультразвукових частот і частково радіочастот.

Основні технічні характеристики генератора VC2003 наступні:

- Розширення по вертикалі 10 біт.

- Діапазон частот від 1 Гц до 3 МГц.

- Дозвіл: 0,01 Гц, точність установки 5 • 10^{- 5}.

- Нестабільність частоти: не більше 5 • 10^{- 5} ((40 ° C ... +85 ° C).

- Форма вихідного сигналу: синус, меандр, TTL.

- Тривалість фронту TTL імпульсу менше 20 нс.

- Коефіцієнт нелінійних спотворень для синуса: від 1 Гц до 1 МГц 40 дБ, від 1 МГц до 3 МГц 30 дБ.

- Рівень вихідного сигналу від 5 мВ до 8 В (на навантаженні 50 Ом).

- Нестабільність амплітуди не більше ± 5%.

- Глибина амплітудної модуляції (внутрішня 400 Гц, 1000 Гц) від 1 до 100%.

- Зовнішній модулюючий імпульс з частотою від 100 Гц до 100 кГц.

- Режим свіпорування частоти лінійний, логарифмічний.

- Швидкість свіпіровання від 0,02 до 5 с / крок.

- Одночасна індикація частоти і рівня вихідного сигналу.

Це порівняно дешевий і простий прилад. Головний його недолік - низьке

значення максимальної генеруючої частоти - всього 3 МГц. Так що для налагодження ВЧЧ апаратури він не дуже придатний.

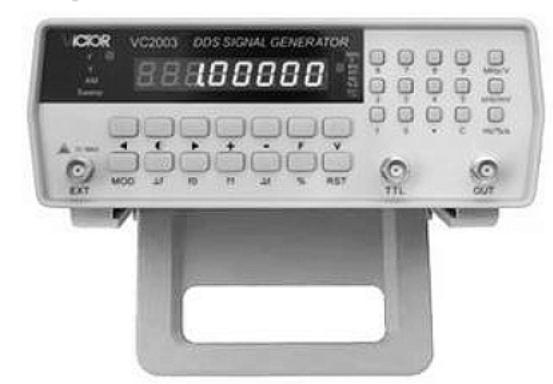

Рис. 1.34. Генератор сигналів VC2003

Генератори з цифровим синтезом фірми Agilent Technologies

У світі є "три кити" (фірми Tektronix, Agilent Technologies і ROHDE & SCHWARZ), лідируючих в розробці серйозних (на жаль, і дорогих) генераторів з цифровим синтезом. Ми почнемо розглядати їхню продукцію починаючи з приладів фірми Agilent Technologies, що виросла з надр знаменитої Hewlett Packard, десятиліттями випускаючи високоякісні радіовимірювальні прилади, в тому числі генератори синусоїдальних сигналів. Потім розглянемо прилади ROHDE & SCHWARZ. Фірма Tektronix зосередила свої зусилля на розробці найбільш універсальних приладів - генераторів сигналів довільної форми. Всі вони, зрозуміло, генерують і ряд сигналів стандартних форм (у тому числі синусоїдальні).
