2.4. Структурная схема системы управления качеством эс
В общем случае под системой понимают множество взаимосвязанных объектов, рассматриваемых как одно целое, если выполняются следующие условия:
сформулированы цель, стоящая перед системой, и критерий качества ее функционирования;
могут быть выделены части, которые являются самостоятельными и называются подсистемами данной системы;
может существовать некоторая другая система, включающая данную как подсистему.
Система управления качеством, удовлетворяющая этим условиям, включает три подсистемы (рис. 7):
1) обеспечение качества (ОК);
2) контроль качества (КК);
3) управление качеством (УК).

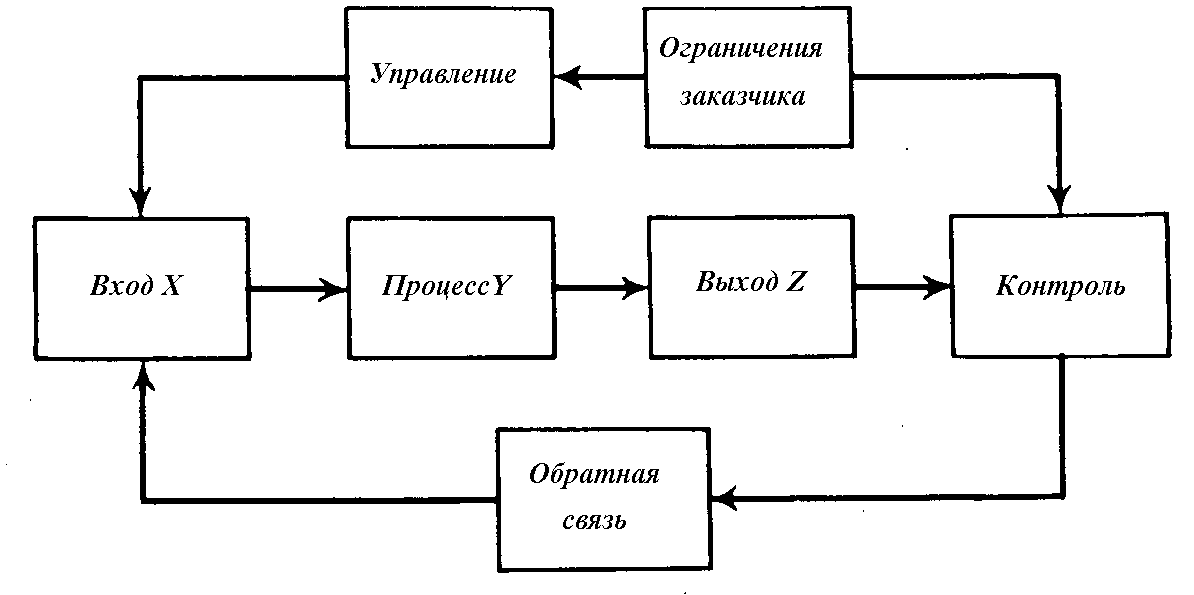

Рис. 7. Упрощенная структурная схема системы управления качеством
Эти подсистемы, являясь самостоятельными, в то же время взаимосвязаны, взаимозависимы и оказывают взаимное влияние друг на друга.
Под обеспечением качества выпускаемой продукции понимают выбор технологического оборудования, режимов ТП и материалов с необходимыми характеристиками, обеспечивающими требуемое НТД качество выпускаемых изделий. Подсистема обеспечения качества, представляющая собой производство изделий с требуемыми параметрами качества, может быть представлена в виде: входа Х (необходимые для выпуска продукции НТД, обслуживающий персонал, помещение, технологическое оборудование и материалы); процесса Y (технологический процесс производства изделий); выхода Z (готовые изделия).
Под контролем качества понимают наличие выбранных параметров качества, установление превалирующих параметров качества, наличие необходимых методов и устройств контроля, квалифицированный обслуживающий персонал.
Под управлением качеством понимают совокупность квалифицированного персонала, программных и аппаратных средств, обеспечивающих такое функционирование подсистемы обеспечения качества, которое гарантировало бы выпуск продукции с требуемыми параметрами качества.
Подсистема обеспечения качества является основной в системе управления качеством.
Структурная схема системы управления качеством (рис. 7) может быть применена в различных областях человеческой деятельности, в том числе и в управлении качеством производства ЭС.
На рис. 8 приведена структурная схема для простых в изготовлении изделий.
Рис. 8. Структурная схема управления простым технологическим процессом
Управление осуществляется только по входу и для этого должна быть известна связь между выходными и входными параметрами.
2.5. Статистические методы анализа качества эс Контрольный лист
Контрольный лист позволяет оценить состояние производства и качество произведенных за день изделий. Представляет собой таблицу в виде упорядоченного статистического ряда наблюдений:
дискретный
Х - пробивное напряжение
mi - частота значения Xi
Таблица 1
Пробивное напряжение биэлектрических слоев 160 однотипных МОП-структур
x |
179 |
180 |
181 |
182 |
183 |
184 |
185 |
186 |
187 |
188 |
189 |
190 |
191 |
192 |
193 |
194 |
195 |
196 |
m |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
9 |
10 |
3 |
7 |
6 |
6 |
17 |
6 |
9 |
8 |
x |
197 |
198 |
199 |
200 |
201 |
202 |
203 |
204 |
205 |
206 |
207 |
208 |
209 |
210 |
32 интервала |
m |
14 |
10 |
10 |
1 |
7 |
6 |
5 |
3 |
5 |
1 |
2 |
1 |
2 |
1 |
|
непрерывный (в виде интервалов).
