2.2.12.8.Диаграмма

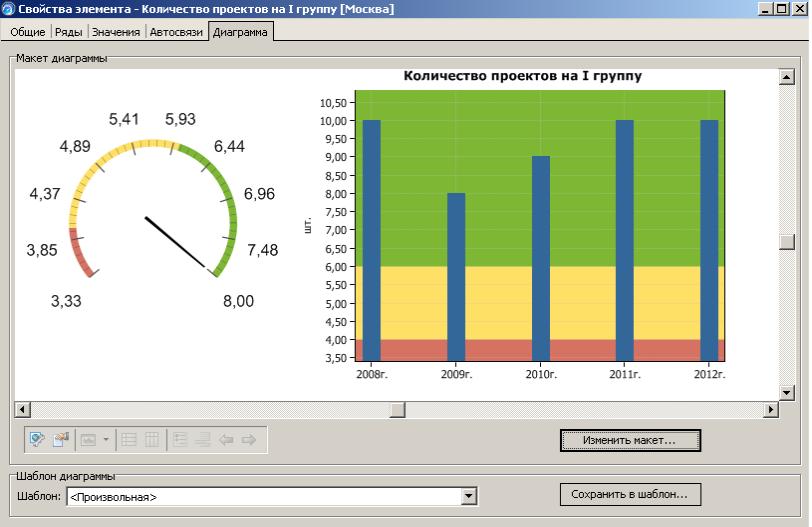

Каждый показатель имеет встроенную диаграмму, отображающую цветовые диапазоны и ряды с фактическими значениями. С помощью диаграмм удобно отслеживать тенденцию изменения значений показателя за определенный временной период (рис. 60).
Рис. 60

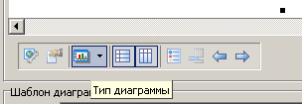

Для выбора необходимого типа диаграммы нажмите кнопку Тип диаграммы.
Появится дополнительная панель инструментов с типами диаграмм (рис. 61).
Рис. 61
Показ горизонтальных и вертикальных
линий сетки включается кнопками: Показать
горизонтальные линии
и Показать вертикальные линии
.
Показ легенды включается кнопкой
Показать легенду
.
Система позволяет выбрать временной
период для отображения диаграммы. Для
определения временного периода нажмите
на кнопку Выбор периодов
.

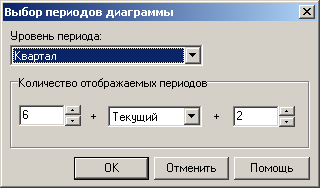

Откроется окно Выбор периодов диаграммы
(рис. 62). В этом окне можно выбрать
необходимый уровень периода и количество
отображаемых периодов до и после
выбранного периода.
Рис. 62
С помощью кнопок Предыдущий период
и Следующий период
можно осуществлять смещение определенного
временного периода назад или вперед по
временной шкале.
Для настройки свойств отображения диаграммы нажмите кнопку Свойства диаграммы.

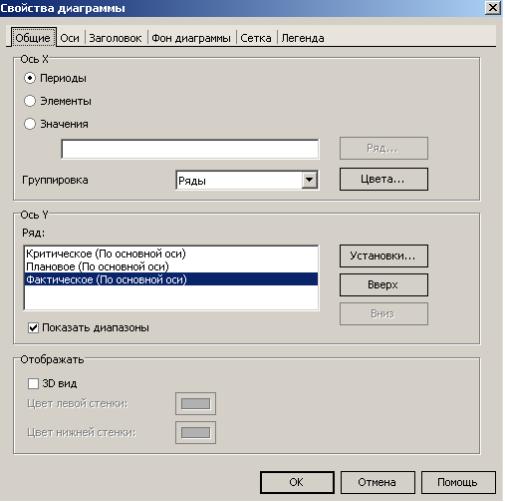

Откроется окно Свойства диаграммы (рис. 63). В этом окне можно определить:
Заголовок диаграммы
Свойства отображения каждого ряда
Свойства осей диаграммы
Вид фона
Свойства сетки
Свойства легенды
Рис. 63
Каждый показатель имеет встроенный индикатор. Индикатор показывает степень достижения показателем плановых значений в простой наглядной форме

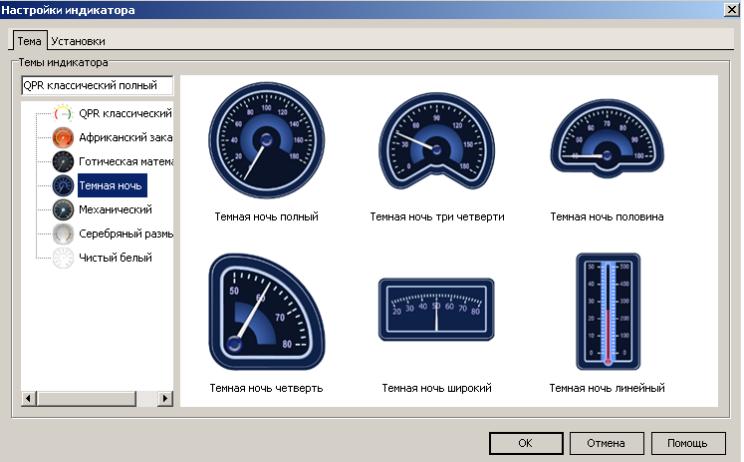

Для выбора необходимого вида Индикатора нажмите кнопку Свойства Индикатора.
Откроется окно Настройки индикатора.

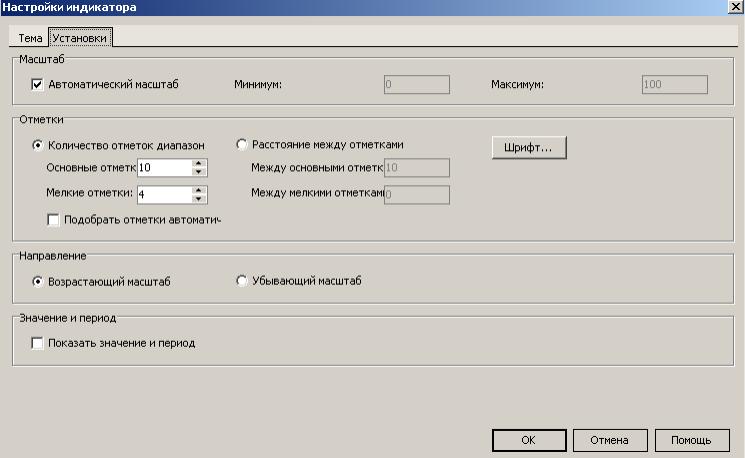

На закладке Тема этого окна можно выбрать вид индикатора, используемого в макете. На закладке Установки (Рис. 64) можно определить минимальное и максимальное значения шкалы индикатора. Для этого необходимо выключить опцию Автоматический масштаб, определить приблизительное количество отметок на шкале для каждого цветового диапазона. Здесь же можно указать направление шкалы индикатора: по часовой стрелке либо против часовой стрелки.
Р
ис.
64
П
осле
того, как были определены настройки
отображения диаграммы и индикатора, Вы
можете сохранить их с определенным

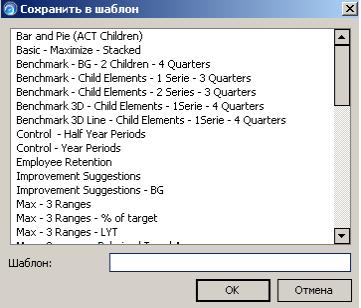

именем. Для того нажмите кнопку Сохранить
в шаблон (рис. 65). После этого для
установок вида отображения диаграммы
любого другого показателя, достаточно
будет выбрать сохраненный шаблон
диаграммы из выпадающего списка.
Рис. 65
Для быстрого применения шаблона диаграммы к группе Выберите из меню Установки пункт Шаблоны диаграмм…. Откроется окно Шаблоны диаграмм (рис. 76). В этом окне Вы можете применять готовые шаблоны диаграмм к группам показателей, а также копировать, переименовывать и удалять шаблоны.

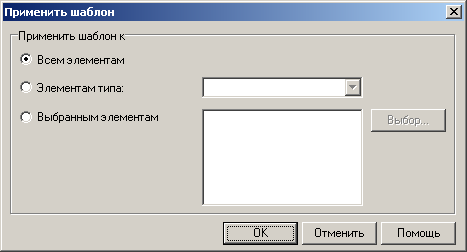

Для применения выбранного шаблона диаграммы к группе показателей нажмите кнопку Применить к…. Откроется окно Применить шаблон (рис. 66). Выбранный шаблон диаграмм можно применить ко всем показателям модели, к показателям определенного типа и к отдельным показателям по выбору.
Рис. 66
Упражнение
Откройте систему показателей «Группа компаний Тродос».
Откройте свойства показателя «Внутренние процессы» «Оптимизация нагрузки на проектные группы» «Количество проектов на I группу».

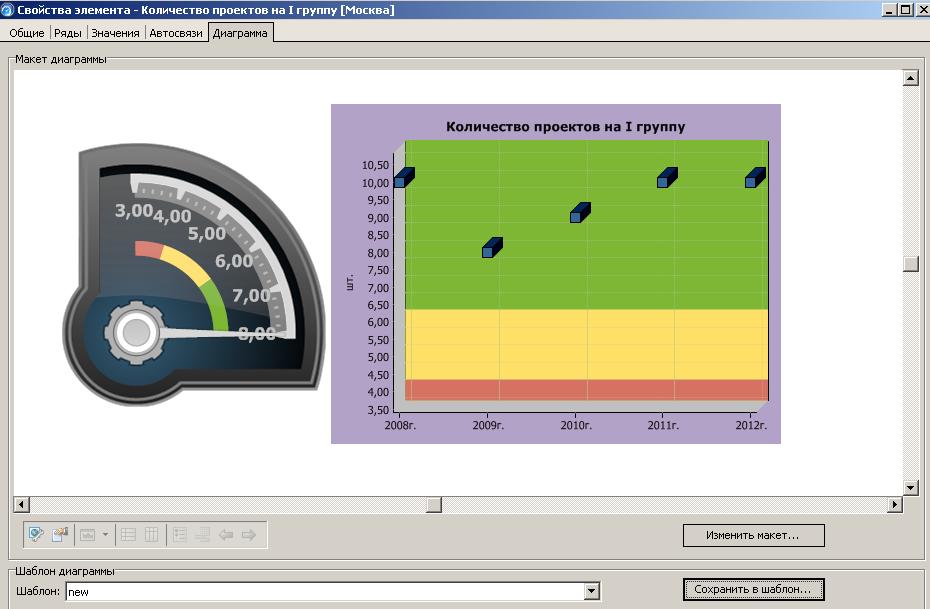

Настройте изображение диаграммы так, как показано на рис. 67.
Рис. 67
