Допуски и посадки конических соединений

Для конусов устанавливаются следующие виды допусков:

T_D - допуск диаметра конуса в любом сечении; он равен разности предельных диаметров конуса в одном и том же поперечном сечении (рис.7);

T_Ds - допуск диаметра конуса в заданном сечении;

AT - допуск угла конуса;

T_FR - допуск круглости конуса (допуск формы конуса);

T_FL - допуск прямолинейности образующей (допуск формы).

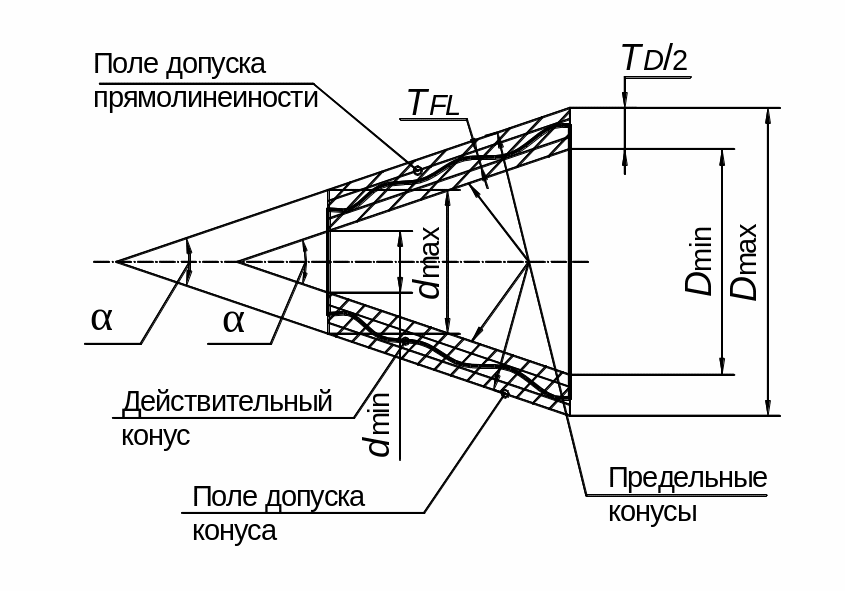

Рис. 7. Поле допуска диаметра конуса в любом сечении

Установлено два способа нормирования допусков конусов:

Способ 1 –совместное нормирования всех видов допусков допуском Т_D диаметра конуса в любом сечении. Данный допуск определяет поле допуска конуса, ограниченное двумя предельными конусами, между которыми должны находиться все точки реальной поверхности конуса, и ограничивает не только отклонения диаметров, но и отклонения угла и формы конуса (рис.7). При необходимости этот допуск может быть дополнен более узкими допусками угла и формы конуса; при этом все точки реальной поверхности конуса также должны находиться в поле допуска, ограниченном двумя предельными конусами;

Способ 2 – при котором раздельно нормируют каждый вид допусков; допуск Т_Ds диаметра конуса в заданном сечении, допуск АТ угла конуса, допуск Т_FR круглости и допуск Т_FL прямолинейности образующей конуса.

Допуски несопрягаемых конусов предпочтительно нормировать вторым способом.

Допуски конусов Т_D и Т_Ds должны соответствовать ГОСТ 25346-82.

Наибольшие отклонения угла конуса, возможные при полном использовании допуска Т_D, и соотношения между допусками угла и диаметра конуса приведены в ГОСТ 25346-82.

Допуски АТ должны назначаться в угловых единицах АТ_a или в линейных единицах АТ_D по ГОСТ 8908-81.

Расположение предельных отклонений углов сопрягаемых конусов должно быть односторонним (+АТ или –АТ) или симметричным , для несопрягаемых конусов – симметричным - .

Допуски формы конуса: Т_FR (допуск круглости) и Т_FL (допуск прямолинейности образующей) назначаются по ГОСТ 24643-81.

Поля допусков.

Полем допуска конуса называется область в пространстве, внутри которой должны находиться все точки реальной поверхности конуса (рис. 7).

Выбор полей допусков производится с учетом способа фиксации взаимного осевого положения сопрягаемых конусов.

В посадках с фиксацией по конструктивным элементам или по заданному осевому расстоянию между базовыми поверхностями сопрягаемых конусов следует применять поля допусков не грубее 9-го квалитета с основным отклонением: для внутренних конусов H, для наружных конусов – слюбым из указанных d,e,f,q,h,j,k,m,n,p,r,s,t,u,x,z.

В посадках с фиксацией по заданному смещению сопрягаемых конусов от начального положения или по заданному усилию запрессовки следует применять поля допусков от 8-го до 12-го квалитетов с основными отклонениями: для внутренних конусов Н (предпочтительно) J_s и N, для наружных конусов h ,J_s или k. В обоснованных случаях допуск задается применять поля допусков точнее 8-го квалитета.

Допускается применение полей допусков по ГОСТ 25347 -82.

Коническое соединение характеризуется конической посадкой и базорасстоянием соединения.

Коническая посадка – характер конического соединения, определяемый размерами зазоров и натягов в коническом соединении, получающихся после фиксации взаимного осевого положения сопрягаемых конусов.

В зависимости от способа фиксации взаимного осевого положения наружного и внутреннего конусов посадки подразделяются на: посадки с фиксацией путем совмещения конструктивных элементов сопрягаемых конусов; посадки с фиксацией по заданному осевому расстоянию Z_pf ,между базовыми плоскостями сопрягаемых конусов; при этих способах фиксации возможно получение посадок с зазором, натягом и переходных (рис.7)

посадки с фиксацией по заданному осевому смещению Е_a, сопрягаемых конусов от их начального положения; при этом способе фиксации возможно получение посадок с зазором и натягом;

посадки с фиксацией по заданному усилию запрессовки F_s , прилагаемому в начальном положении сопрягаемых конусов; при этом способе фиксации получается посадка с натягом.

а) б) в)

г)

Рис. 71. Посадки конусов с фиксацией:

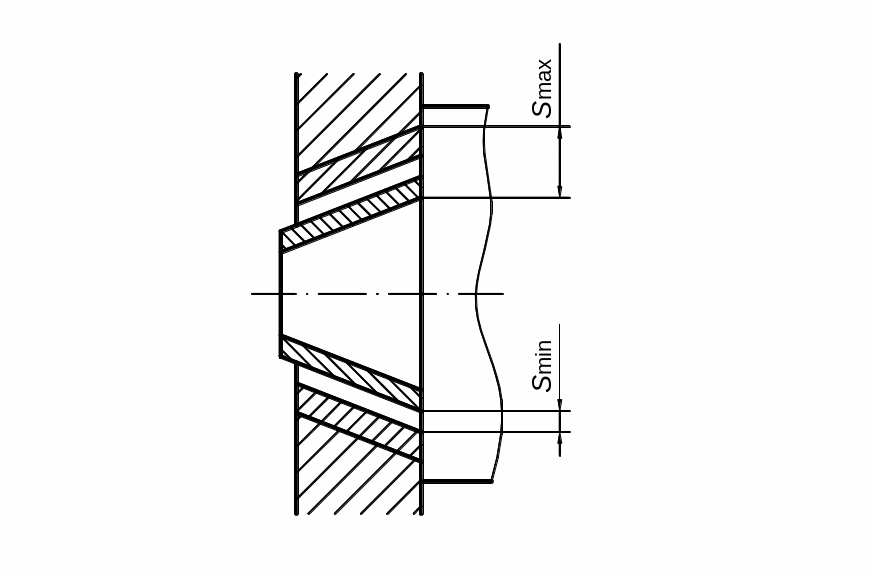

а - путем совмещения конструктивных элементов конусов;

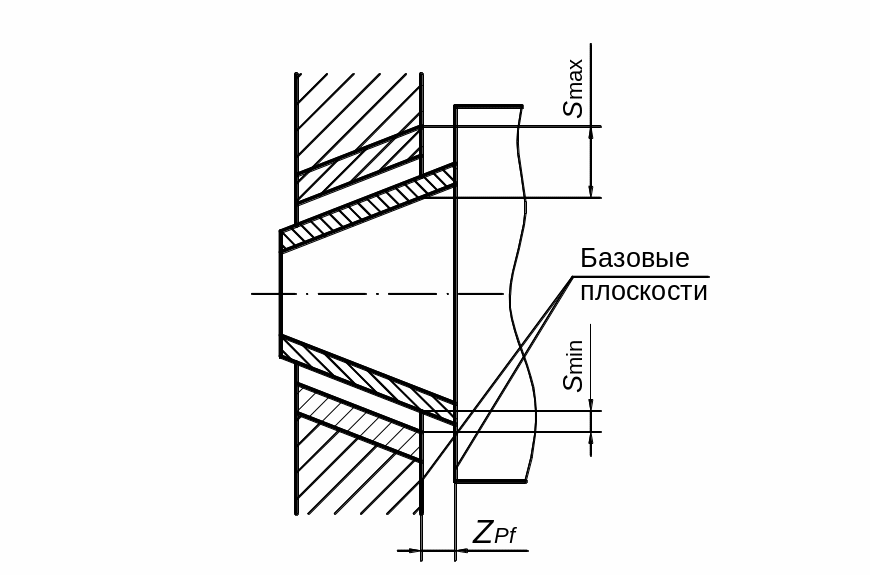

б – по заданному осевому расстоянию Z_pf между базовыми плоскостями сопрягаемых конусов;

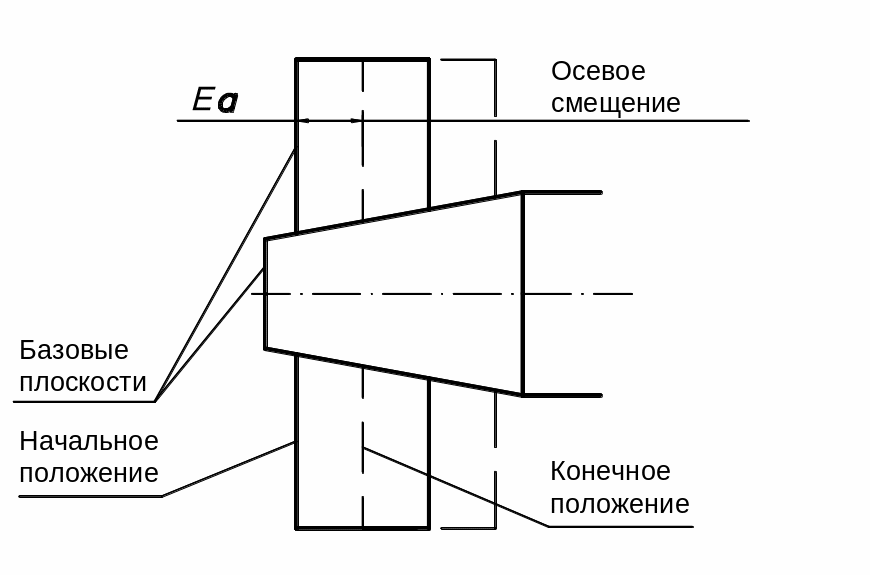

в – по заданному осевому смещению E_a сопрягаемых конусов от их начального положения;

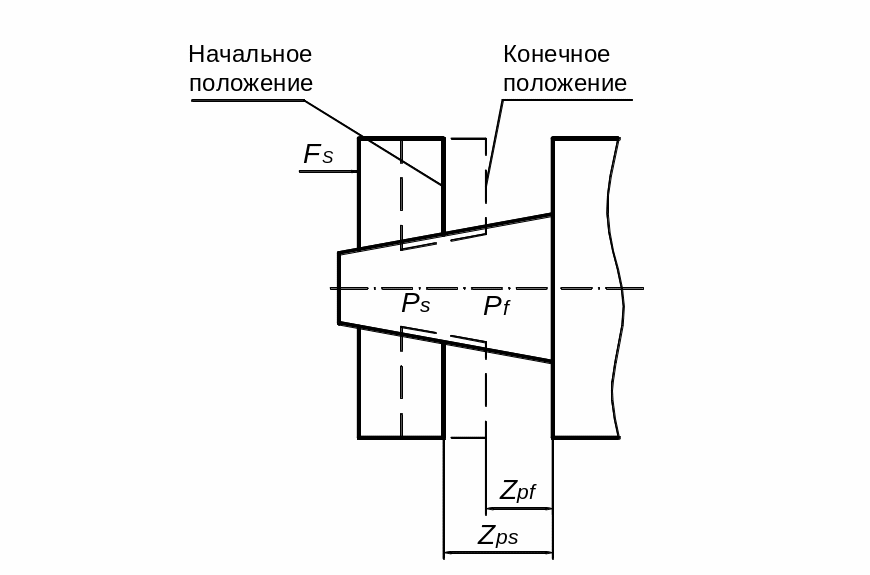

г – по заданному усилию запрессовки F_S

В посадках выполненных путем совмещения конструкторских элементов или по заданному осевому расстоянию между базовыми плоскостями сопрягаемых конусов допуски конусов предпочтительно нормировать первым способом.

В посадках выполненных по заданному осевому смещению сопрягаемых конусов или по заданному усилию запрессовки, допуски конусов предпочтительно нормировать вторым способом. Этим же способом предпочтительно нормировать допуски несопрягаемых конусов.
