Вопрос 24 Виды и функции средств испытаний
Предварительные испытания: • Цель: определение работоспособности ИС и решение вопроса о возможности приемки ИС в опытную эксплуатацию. • Условия: после проведения разработчиком отладки и тестирования поставляемых программных и технических средств системы и представления им соответствующих документов об их готовности к испытаниям, а также после ознакомления персонала ИС с эксплуатационной документацией. • Виды: автономные и комплексные.
Автономные испытания: Программа автономных испытаний содержит: • перечень функций ИС, подлежащих испытаниям; • описание взаимосвязей объекта испытаний с другими частями ИС; • условия, порядок и методы проведения испытаний и обработки результатов; • график проведения испытаний; • критерии приемки частей по результатам испытаний. Автономные тесты должны обеспечить: • полную проверку функций и процедур по перечню, согласованному с заказчиком; • необходимую точность вычислений, установленную в ТЗ; • проверку основных временных характеристик функционирования программных средств; • проверку надежности и устойчивости функционирования программных и технических средств. Исходная информация – фрагмент реальной информации организации-заказчика в объеме, достаточном для обеспечения необходимой достоверности испытаний. Результатная информация – протокол испытаний с заключением о возможности допуска части ИС к комплексным испытаниям.
Комплексные испытания: Программа автономных испытаний содержит: • перечень объектов испытания; • состав предъявляемой документации; • описание проверяемых взаимосвязей между объектами испытаний; • очередность испытаний частей ИС; • порядок и методы испытаний, в том числе состав программных средств и оборудования, необходимых для проведения испытаний, включая специальные стенды и полигоны. Комплексные тесты должны: • быть логически увязанными; • обеспечивать проверку выполнения функций частей ИС во всех режимах функционирования; • обеспечивать проверку реакции системы на некорректную информацию и аварийные ситуации. Результатная информация: • протокол комплексных испытаний; • акт приемки в опытную эксплуатацию.
Приемочные испытания: Цели: • определение соответствия ИС техническому заданию; • оценка качества опытной эксплуатации; • решение вопроса о возможности приемки ИС в постоянную эксплуатацию. Условия: • техническое задание на создание ИС; • акт приемки в опытную эксплуатацию; • рабочие журналы опытной эксплуатации; • акт завершения опытной эксплуатации и допуска ИС к приемочным испытаниям; • программа и методика приемочных испытаний. Программа испытаний включает: • перечень объектов, выделенных в системе для испытаний и перечень требований, которым должны соответствовать объекты (со ссылкой на пункты ТЗ); • критерии приемки системы и ее частей; • условия и сроки проведения испытаний; • средства для проведения испытаний; • перечень лиц, ответственных за проведение испытаний; • методику испытаний; • методику обработки результатов испытаний;
Автоматизация
Основные понятия и термины автоматического управления: управление, объект управления, цель и алгоритм управления, автоматическая система управления.
Задача всякого управления – организация и реализация целенаправленного взаимодействия на объект управления. Управление представляет собой процесс изыскания и реализации мер по переводу объекта в желаемое состояние. Объект управления - та часть окружающего мира, состояние которой представляет интерес для субъекта в данной ситуации и на которую он может воздействовать целенаправленно (рис. 1.1). При выделении объекта управления должны выполняться по крайней мере 2 условия:на объект можно воздействовать;
это воздействие в принципе может приблизить нас к осуществлению поставленных целей в объекте, т.е. изменить его состояние в желательном для нас направлении.

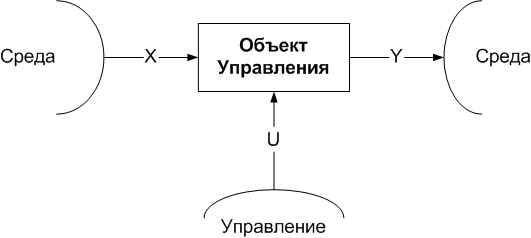

X – канал воздействия среды на объект
Y – канал воздействия объекта на среду
U – канал воздействия управления на объект
Рис. 1.1 - Объект управления и его взаимодействие со средой и управлением
Цель управления - совокупность условий, свойств и требований, которым должен удовлетворять объект управления.
Алгоритм управления - совокупность правил, методов и способов, позволяющих образовать (синтезировать) целенаправленное воздействие (управление), если известно действительное состояние объекта управления. Другими словами, алгоритм управления это инструкция о том, как добиваться целей управления в разных ситуациях. Наличие алгоритма управления является необходимым условием существования всякой системы управления.

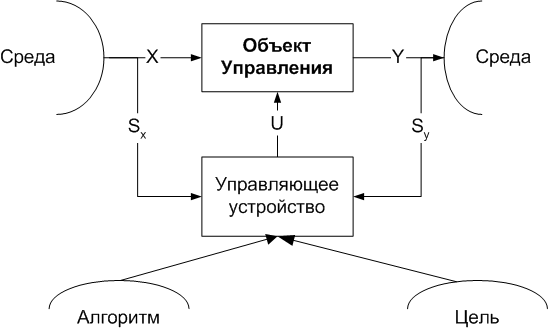

При объединении объекта управления и управляющего устройства, реализующего алгоритм управления, получаем систему управления. Системой управления называют такую совокупность объекта управления и управляющего устройства, процесс взаимодействия которых приводит к выполнению поставленной цели управления (рис. 1.2).
,
– каналы получения информации об объекте
управления.
Рис. 1.2 - Система управления
Систему, в которой все рабочие и управляющие операции выполняют автоматические устройства, называют автоматической системой. Систему, в которой автоматизирована только часть операций, другая же их часть (обычно наиболее ответственная) сохраняется за людьми, называют автоматизированной (частично автоматической) системой.
Виды управления: ручное, дистанционное, автоматическое.
Операции управления могут осуществляться
непосредственно человеком – ручное управление (ручные вентили)
из операторского помещения – дистанционное управление (пульт управления)
автоматическими регуляторами – автоматическое управление. Техническое устройство, с помощью которого осуществляется автоматическое управление, называется управляющим устройством, регулятором или контроллером. Совокупность объекта управления и управляющего устройства образует автоматическую систему управления.
Классификация систем управления по назначению
Автоматическая система регулирования(АСР) и автоматическая система управления (АСУ). АСР служит для поддержания параметра на заданном значении. АСУ осуществляет автоматическое управление технического объекта.
