- •Работа № 1
- •При ручной дуговой и автоматической
- •2. Оборудование и материалы
- •3. Порядок выполнения работы
- •4. Содержание отчета по работе
- •Работа №2 изучение конструкции и принципа действия источников сварочного тока
- •1. Теоретическая часть
- •Устройство и работа однопостовых сварочных трансформаторов
- •Устройство и работа однопостовых, сварочных генераторов
- •2. Оборудование и материалы
- •3. Порядок выполнения работы
- •4. Содержание отчета по работе
- •Работа № 3 определение влияния технологических параметров автоматической сварки под флюсом на форму и размеры шва
- •1. Теоретическая часть Описание устройства автомата адс-1000-2
- •Краткое описание устройства шлангового полуавтомата
- •Отношение
- •Глубина проплавления при сварке под флюсом
- •2. Оборудование и материалы
- •3. Порядок выполнения работы
- •4. Содержание отчета по работе
- •Работа № 4
- •Определение технологических параметров контактных
- •Сварочных машин и зависимость прочности сварного
- •Соединения от режима сварки
- •1. Теоретическая часть
- •2. Оборудование и материалы
- •3. Порядок выполнения работы
- •4. Содержание отчета по работе
- •Работа № 5 изучение газосварочного оборудования и свойств ацетилено-кислородного пламени
- •1. Теоретическая часть
- •Техническая характеристика горелки средней мощности
- •2. Оборудование и материалы
- •3. Порядок выполнения работы
- •1. Теоретическая часть
- •1.1. Устройство ацетилено-кислородного резака
- •Техническая характеристика ручного универсального резака
- •1.2. Устройство и работа керосино-кислородного резака рк-63
- •Техническая характеристика керосинореза рк-63
- •1.3. Устройство и работа газорезательного автомата асш-1
- •1. Теоретическая часть
- •1.1. Микроструктура металла шва
- •1.2. Микроструктура металла околошовной зоны
- •1.3. Определение и сравнение твердости металла шва, околошовной зоны и основного металла
- •1.4. Исследование макроструктуры дефектных сварных швов
- •Характеристика дефектов сварных швов и методы их устранения
- •1. Теоретическая часть
- •2. Оборудование и материалы
- •3. Порядок выполнения работы
- •4. Отчет по работе
- •Учебно-методическое издание
- •127994, Москва, ул. Образцова, 15
1. Теоретическая часть
Основной причиной возникновения напряжений и деформации в сварных элементах конструкций является неравномерный нагрев этих элементов в направлении вдоль и поперек шва. В толстостенных конструкциях на образование напряжений при сварке влияет также неравномерный нагрев по толщине.
При наплавке валика на кромку пластины наиболее нагретым являются участки металла, непосредственно прилегающие к шву. На противоположной от шва стороне пластины температура в процессе сварки при достаточной их ширине незначительно отличается от температуры окружающей среды.
Если выделить некоторый наиболее нагретый участок пластины, считая, что средняя температура нагрева по ширине этого участка Т, то при отсутствии связи с менее нагретым участком пластины он получил бы удлинение

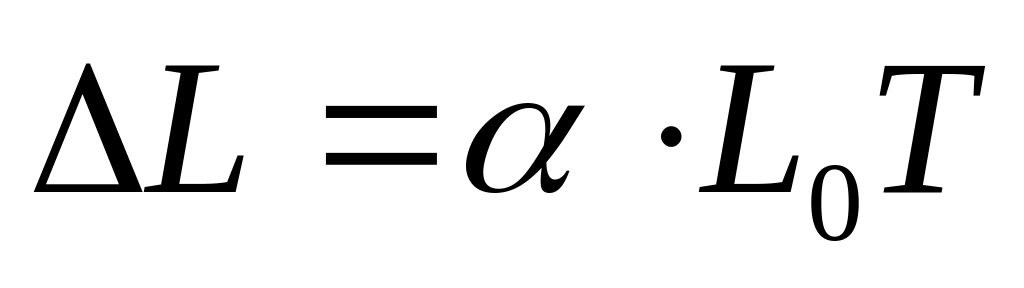

, (32)

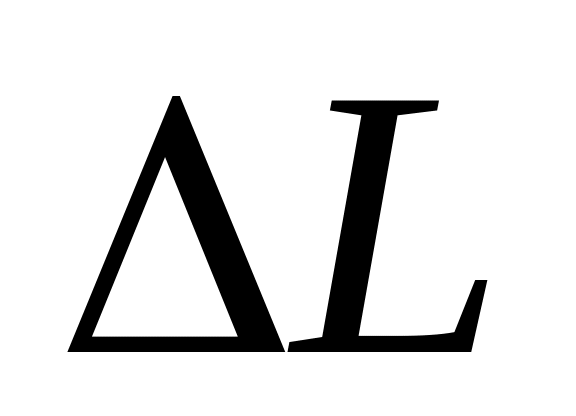

где - приращение длины наиболее нагретого участка при свободном деформировании, мм; - коэффициент температурного расширения, 1/град; - первоначальная длина, мм; - средняя температура нагрева по ширине выделенного участка, град.
В действительности нагретый участок пластины связан с остальной частью пластины и, стремясь расшириться в соответствии с температурой нагрева, вызывает растяжение в менее нагретой части. Одновременно сам нагретый участок испытывает сжатие. Растягивающие усилия приложены к пластине эксцентрично, что приводит к возникновению при нагреве временных деформаций изгиба, величина которых зависит от жесткости пластины и ширины нагретого участка. Прогиб пластины, а также деформации и напряжения в ней в процессе нагрева и охлаждения непрерывно изменяются во времени и поэтому называются временными.

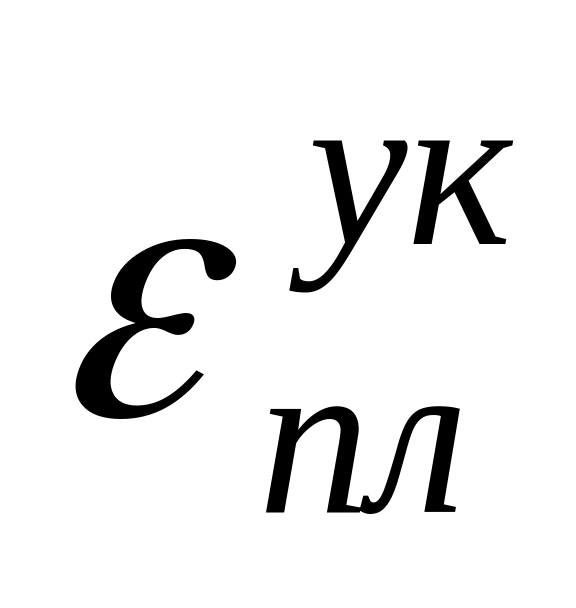

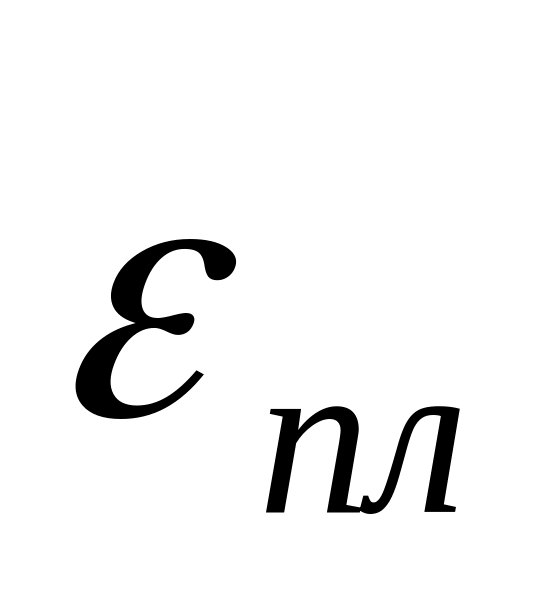

Противодействие расширению со стороны более холодных участков металла вызывает при нагреве в зоне высоких температур образование не только упругих ( ), но и пластических ( ) деформаций укорочения. При остывании после сварки слои металла, получившие при нагреве пластические деформации укорочения ( ), стремятся сократиться на величину этих деформаций, чему препятствуют соседние участки, не получившие при нагреве пластического укорочения.
В результате этого после остывания пластина приобретает прогиб, обратный тому, который имел место при нагреве пластины, и в зоне сварного шва возникают напряжения растяжения, а в периферийных участках - напряжения сжатия.
Этот прогиб, возникающий после полного остывания пластины, а также соответствующие ему деформации волокон и напряжения остаются неизменными во времени и называются остаточными.
2. Оборудование и материалы
Сварочный трансформатор.
Индикатор для определения деформаций изгиба.
Индикатор для определения продольных деформаций.
Секундомер.
Клещи кузнечные.
Пластина из малоуглеродистой стали.
Электроды.
3. Порядок выполнения работы
Ознакомиться с краткими теоретическими положениями.
Разметить на пластине продольные сечения для измерения с помощью индикатора их длины.
Измерить с помощью индикатора № 1 и записать в табл. 1 рабочей тетради длину продольных волокон образца до сварки, делая по два измерения в каждом сечении.
Установить образец на приспособление для измерения деформаций изгиба в процессе сварки. Отметить в рабочей тетради начальное (нулевое) показание индикатора № 2.
Наложить на свободную кромку пластины сварной шов. В процессе наплавки и остывания пластины в течение 10 мин наблюдать за изменением прогиба пластины по изменению показаний индикатора № 2 через интервалы времени, указанные в рабочей тетради, заполняя этими показаниями табл. 2.
Охладить пластину в воде и с помощью индикатора повторить измерение длины продольных волокон пластины, делая по два измерения в каждом сечении. Результаты измерений занести в табл. 1 рабочей тетради.
