1.3. Инструментальное средство визуального моделирования Rational Rose

Rational Rose - инструмент, позволяющий разрабатывать модели с использованием диаграмм UML на всех этапах создания программной системы, в соответствие с рациональным унифицированным процессом RUP.

1.3.1. Основные элементы интерфейса Rational Rose

Основными элементами интерфейса Rational Rose являются (рис. 1.2):

• браузер (browser) или окно просмотра элементов модели;

• окно документации (documentation window);

• стандартная панель инструментов (standard panel);

• панель инструментов диаграммы (diagram panel);

• окно диаграммы (diagram window);

• спецификации элементов (specification).

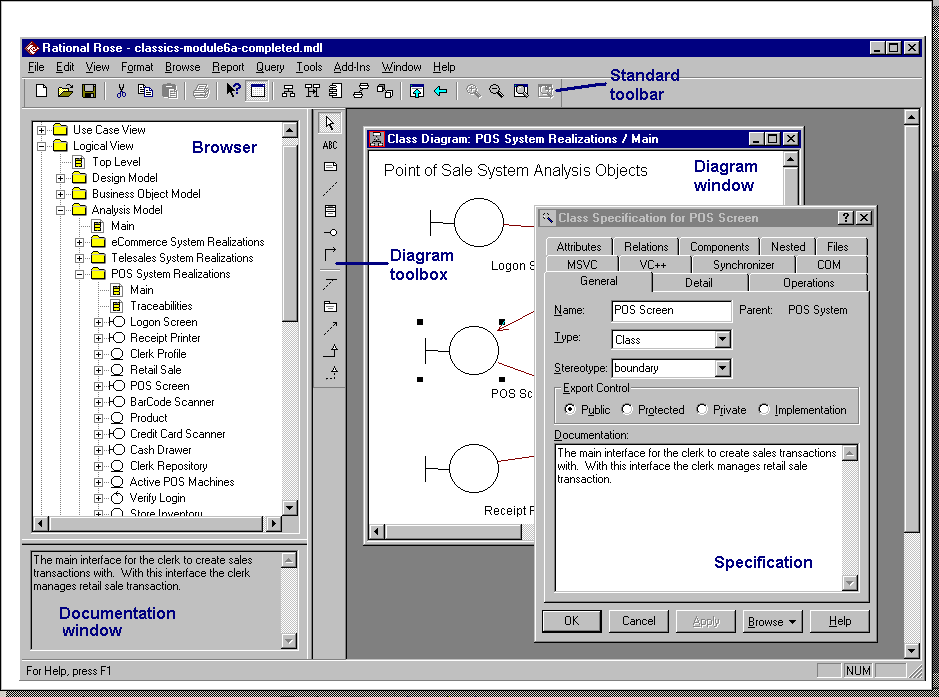

Рис. 1.2. Основные элементы интерфейса Rational Rose

Браузер организован в виде дерева. Каждый элемент в браузере может содержать другие элементы, находящиеся ниже его в иерархии. Щелчок левой клавиши мыши по изображению плюса "+" рядом с элементом в браузере позволяет раскрыть содержимое элемента. Щелчок мыши по изображению минуса "-" рядом с элементом в браузере позволяет скрыть содержимое элемента в браузере.

Браузер используется для:

• создания диаграмм;

• навигации по диаграммам;

• добавления элементов диаграмм;

• перемещения элементов диаграмм;

• группировки элементов диаграмм и диаграмм в пакеты (папки);

• работы со спецификацией элементов диаграмм;

• открытия диаграммы;

• удаления диаграммы.

Браузер поддерживает четыре представления (в браузере существуют четыре пакета) (рис.1.3):

• представление функций (Use Case View);

• логическое представление (Logical View);

• представление компонент (Component View);

• представление размещения (Deployment View).

Рис. 1.3. Пакеты в Rational Rose для создания диаграмм и элементов модели

В любом из пакетов можно создавать свои собственные пакеты для размещения любых диаграмм и их элементов.

Например, в представлении функций можно создавать следующие элементы и диаграммы (рис. 1.4):

• пакет (Package);

• функция (Use Case);

• роль (Actor);

• класс (Class);

• диаграмма функций (Use Case Diagram);

• диаграмма классов (Class Diagram);

• диаграмма взаимодействия (Collaboration Diagram);

• диаграмма последовательностей (Sequence Diagram);

• диаграмма состояний (Statechart Diagram);

• диаграмма деятельности (Activity Diagram).

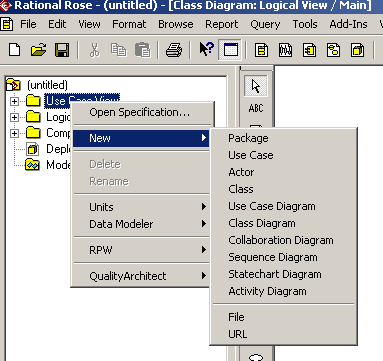

Рис. 1.4. Элементы и диаграммы представления функций

Вызов элементов диаграмм и диаграмм в любом представлении производиться по щелчку правой клавиши мыши по пакету представления и выбора пункта меню New.

Окно документации предназначено для документирования элементов модели.

Панели инструментов обеспечивают быстрый доступ к часто используемым командам. В Rational Rose существуют два вида панелей: стандартная панель (standard panel) и панель диаграммы (diagram panel) (рис. 1.5). Стандартная панель видна всегда. Ее кнопки соответствуют командам, которые могут использоваться для работы с любой диаграммой. Панель диаграммы своя для каждого типа диаграмм UML. Можно изменить и настроить любую панель инструментов. Для этого следует выбрать пункт меню Tools  пункт меню Options закладка Toolbars (рис. 1.6).

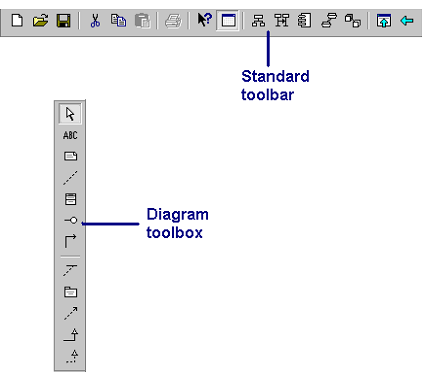

Рис. 1.5. Стандартная панель и панель диаграмм

Окне диаграммы используется для построения диаграмм. При внесении изменений в элементы диаграммы Rational Rose автоматически обновляет браузер. Аналогично при внесении изменений в элемент с использованием браузера Rational Rose автоматически обновляет соответствующие диаграммы.

Спецификация элементов используется для документирования информации, связанной с элементами диаграмм.

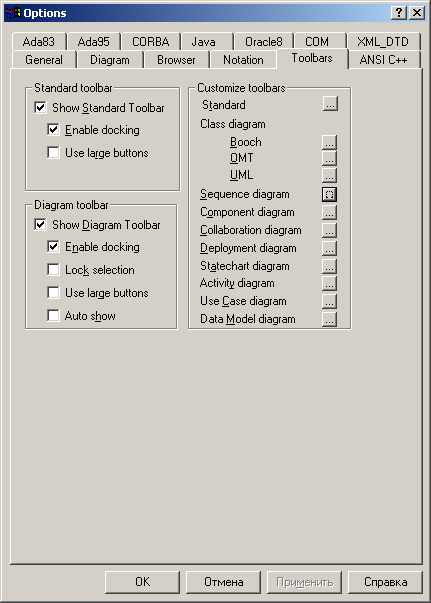

Рис. 1.6. Закладка для настройки панелей диаграмм

Назначение иконок стандартной панели представлено в табл. 1.2.

Таблица 1.2.
