20. Что такое окз и влияние его на параметры сг

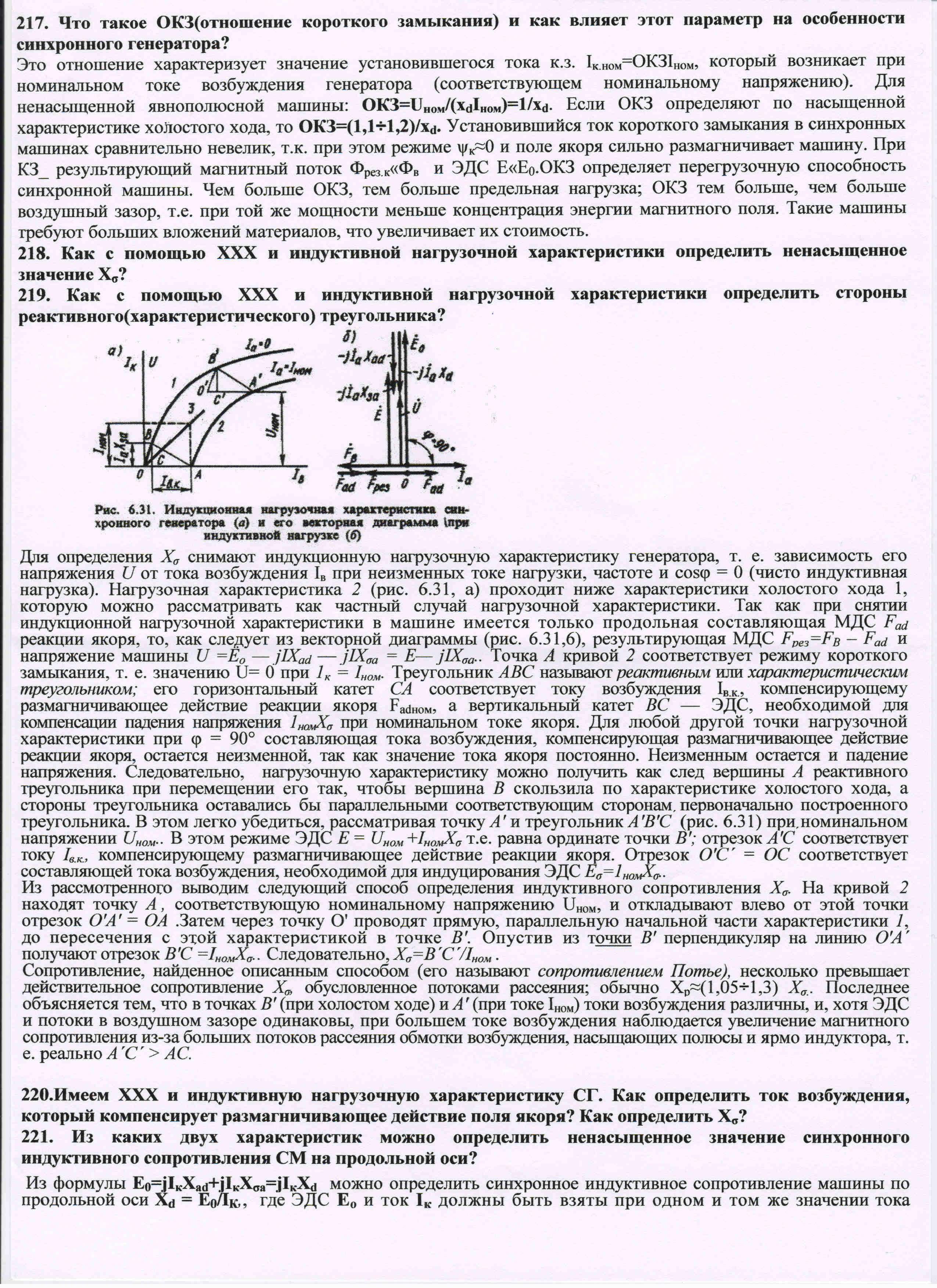

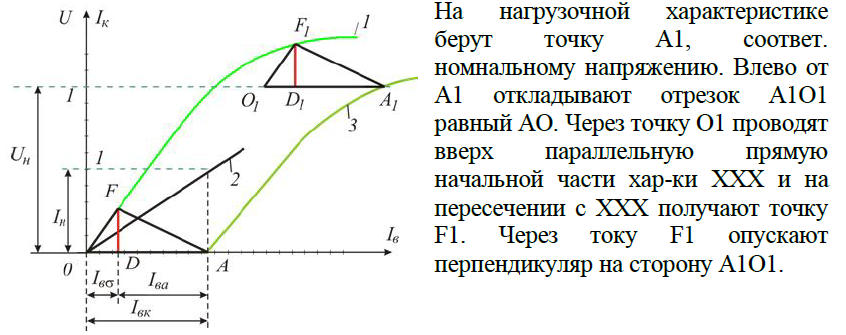

21.Як за допомогою ХХХ і індуктивної навантажувальної характеристики визначити сторонни реактивного (характеристичного) трикутника?

22.

23. Маємо ххх та індукційнунавантажувальну характеристику сг. Як визначити струм збудження, якийкомпенсуєрозмагнічувальнудію поля якоря? Яквизначити X ?

24. Із яких двох характеристик можна визначити ненасичене значення синхронного індуктивного опору СМ по повздовжній осі?

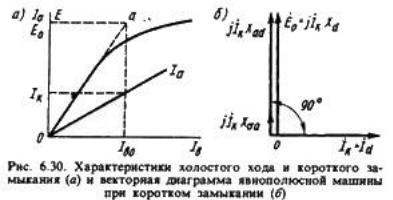

Изформулы E₀=jI_kX_ad+jI_kX_σ=jI_kX_d можно опр. синхронное индуктивное сопротивление машины по продольной оси X_d=E_o/I_k, где ЭДС E_o и ток I_kдолжны быть взяты при одном значении тока возбуждения (рис. 6.30, а). Для прямолин. участка хар-ки ХХ не имеет значения, при каком токе возбуждения опр. X_d, т.к во всех случаях Xd=const. Это же значение сопротивления Xdполчуим при опр. E₀ по спрямленной хар-ке ХХ Оа, соотв. ненасыщенной машине. При учете насыщения сопротивление Xd уменьшается. Но его значение различно для разных точек реальнойхар-ки ХХ. Поэтому практически употребляется знач. Xd для ненасыщ. машины, а учет насыщения производится путем определения соотв. ЭДС по хар-ке ХХ.

25.

26. Як визначити ненасичене значення синхронного індуктивного опору СМ по поперечній осі методом малого ковзання?

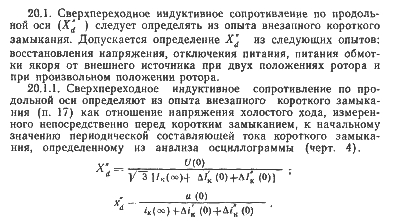

27. Як визначити над перехідні індуктивні опори СМ по повздовжній осі методом живлення обмотки якоря від зовнішнього джерела при двох положеннях нерухомого ротора?

28. Як здійснюється дослід для визначення індуктивного опору зворотної послідовності СМ методом зворотного чергування фаз?

29. Як проводиться дослід однофазного живлення трьох фаз з метою визначення індуктивного опору нульової послідовності СМ?

30. Визначити усталене значення струмів однофазного та двофазного КЗ синхронного генератора, якщо: Z1=j230 Om, Z2=j2,1 Om, Zo=j0,97 Om, Eo=7030 B.

Решение:

Ответ: 52,5А; 90,5А

3 1. Як співвідносяться струми однофазного,двофазного та трифазного короткого замикання синхронного генератора, який має опори обмотки якоря прямої,зворотної і нульової послідовності:…

32. Що таке номінальна зміна напруги під час скиду навантаження і чому при ємкісному навантаженні його величина негативна?

В случае емкостной нагрузки генератора (cosφ₁ < 1; емк.) уменьшение I₁со­провождается уменьшением напряжения U₁, что объясняется ослаблением подмагничивающего действия продольной составляющей реакции якоря.

Изменение напряжения синхронного генератора, вызванное сбросом номинальной нагрузки при I_в = const и n₁ = const, называется номинальным изменением (повышением) напряжения(%):

(20.35)

При емкостной нагрузке генератора сброс нагрузки вызывает уменьшение напряжения, а поэтому ΔU_1ном отрицательно.

В процессе эксплуатации синхронного генератора напряжение U₁при колебаниях нагрузки поддерживается неизменным посредством быстродействующих автоматических регуляторов. Однако во избежа­ние повреждения изоляций обмотки ΔU_ном, не должно превышать 50%.
