73. При яких ковзаннях діє гістерезісний і асинхронний моменти?

Р отор состоит из нескольких кольцевых дисков с перемычками, выполненных из магнитно-твердого материала. Кольцевой ротор позволяет получить асинхронный и гистерезисный моменты. Диаметральная перемычка в роторе обеспечивает возникновение реактивного момента. При пуске двигателя на ротор действуют асинхронный и гистерезисный моменты. По окончании пуска ротор вращается с синхронной частотой под действием гистерезисного и реактивного моментов.

Рис. 7.14. Устройство гистерезисного двигателя с экранированными полюсами:

1 — статор; 2 — обмотка статора; 3 — экранирующие витки; 4 — ротор

Ротор гистерезисного двигателя намагничивается под действием магнитного поля статора. При синхронной частоте вращения ротор неподвижен относительно вращающегося магнитного поля статора и ось магнитного поля ротора отстает от оси поля статора на угол θг , вследствие чего возникают тангенциальные составляющие fт сил взаимодействия между ротором и статором (рис. 7.13, а) и вращающий момент Мг . Таким образом, режим работы гистерезисного двигателя при синхронной частоте вращения не отличается от режима аналогичного синхронного двигателя с постоянными магнитами. Максимальное значение угла θг , определяется только свойствами материала ротора; этим же определяется и значение максимального момента Мг в синхронном режиме. Чем шире петля гистерезиса ферромагнитного материала ротора, тем больше угол θг и гистерезисный момент Мг . При асинхронном режиме ротор перемагничивается — при неизменном угле θг и неизменном гистерезисном моменте.

При пуске двигателя, когда частота вращения ротора не равна п1 , кроме гистерезисного момента Мг появляется также асинхронный момент Мас , возникающий в результате взаимодействия вращающегося магнитного поля с вихревыми токами индуцируемыми этим полем в роторе. Так как ротор имеет большое активное сопротивление, то зависимость Мас = f(s) близка к линейной, и асинхронный момент имеет максимальное значение при s = 1, т. е. так же, как и в асинхронном двигателе

Рис. 7.13. Схема возникновения гистерезисного момента

(а) в зависимость моментов гистерезисного двигателя от скольжения (б)

Гистерезисный момент действует в СМ только при s=0 когда магнитное поле ротора отстает от магнитного поля статора на угол (Тетта), этот угол зависит он материала из которого сделан ротор. При выходе машины из синхронизма , начинает действовать и асинхронный момент вплоть до s=1 где он максимальный.

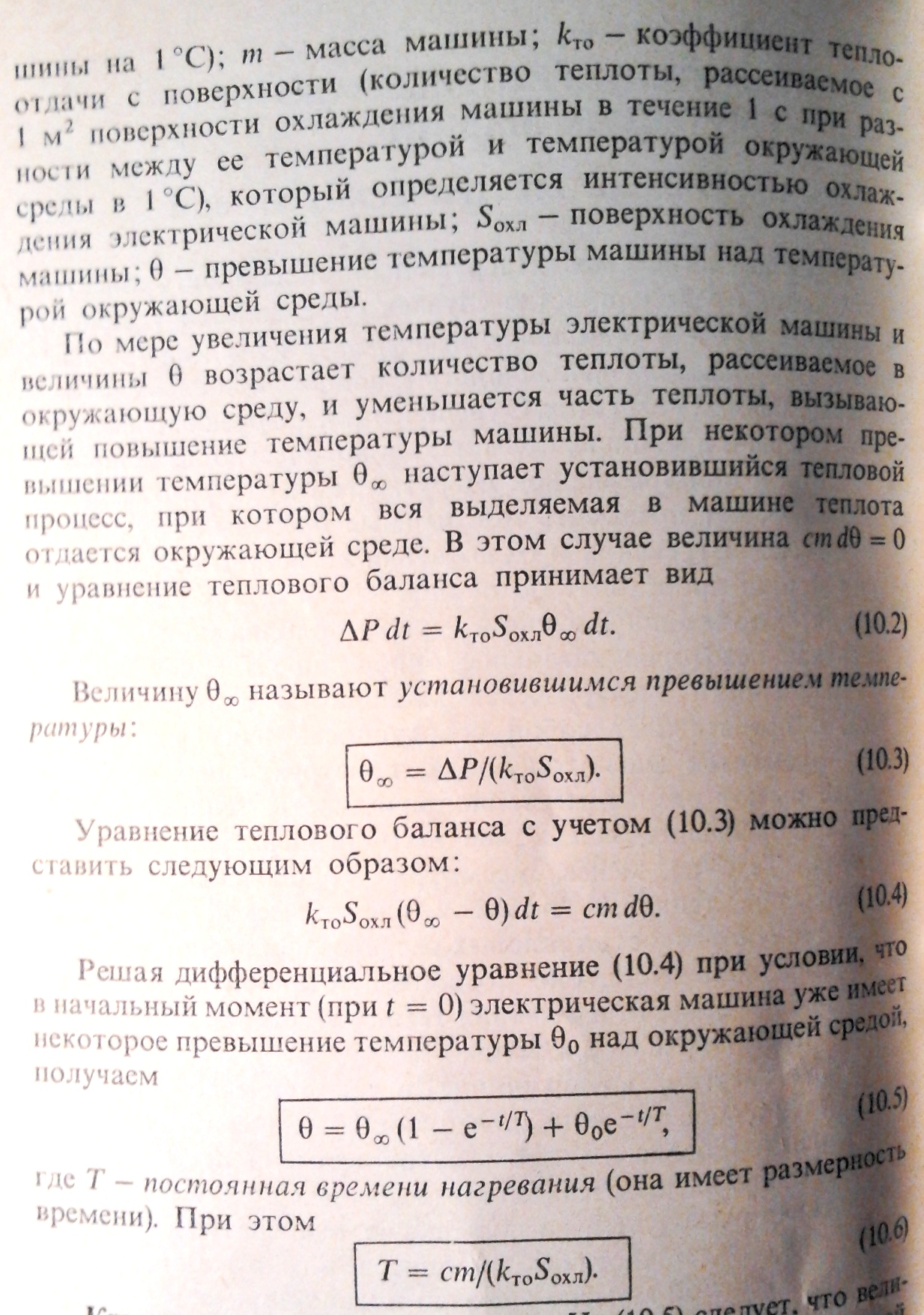

7 4. Від чого залежить температура нагріву електричних машин ?
