4 Разнесение компонентов сборки
В строке меню нажмите пункт Сервис. В подменю пункта выберите команду Разнести компоненты – Параметры.

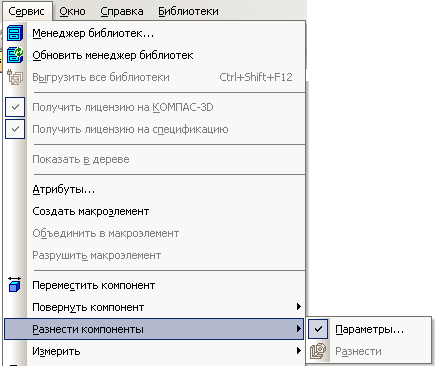

Рисунок 79 – Выбор команды Разнести компоненты

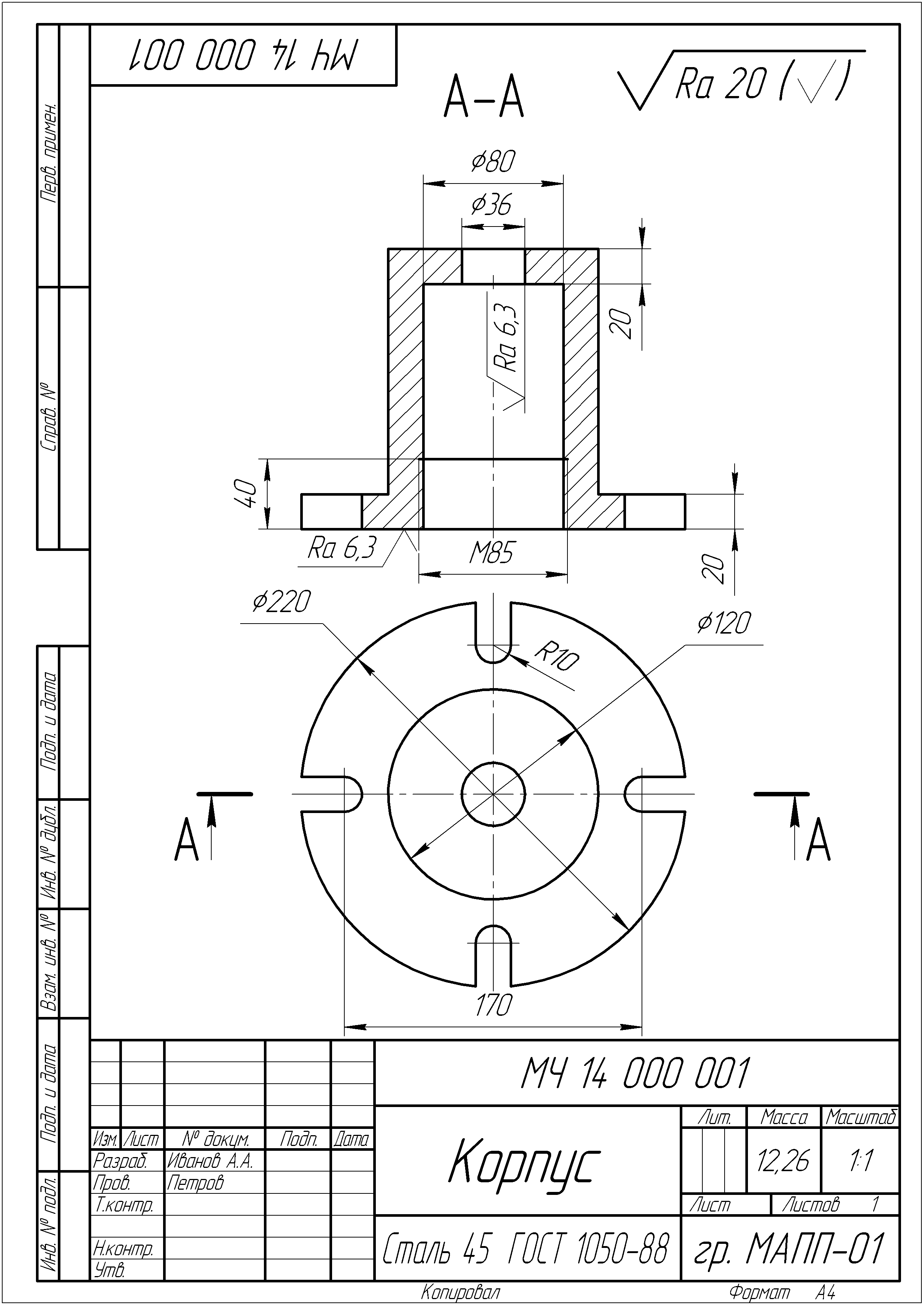

В дереве модели деталь, вставленная в сборку первой, помечается буквой ф и не подлежит разнесению.

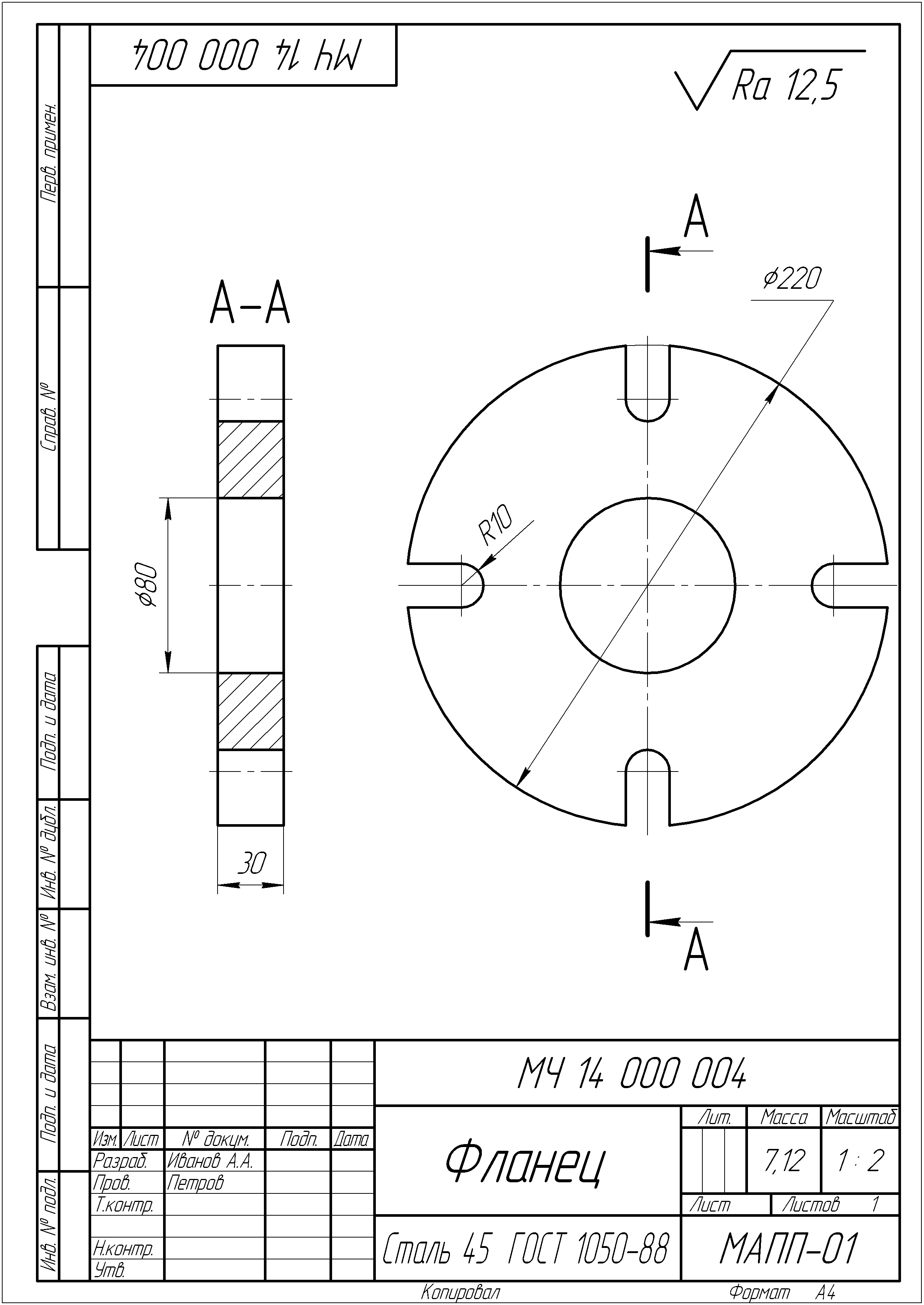

Выполните команду Разнести компоненты для детали Фланец верхний.
1) В строке параметров в окне выпадающего меню Шаг разнесения щелкните на иконку Добавить. Появится надпись «Шаг 0» и станет активным окно Список компонентов (рисунок 80).

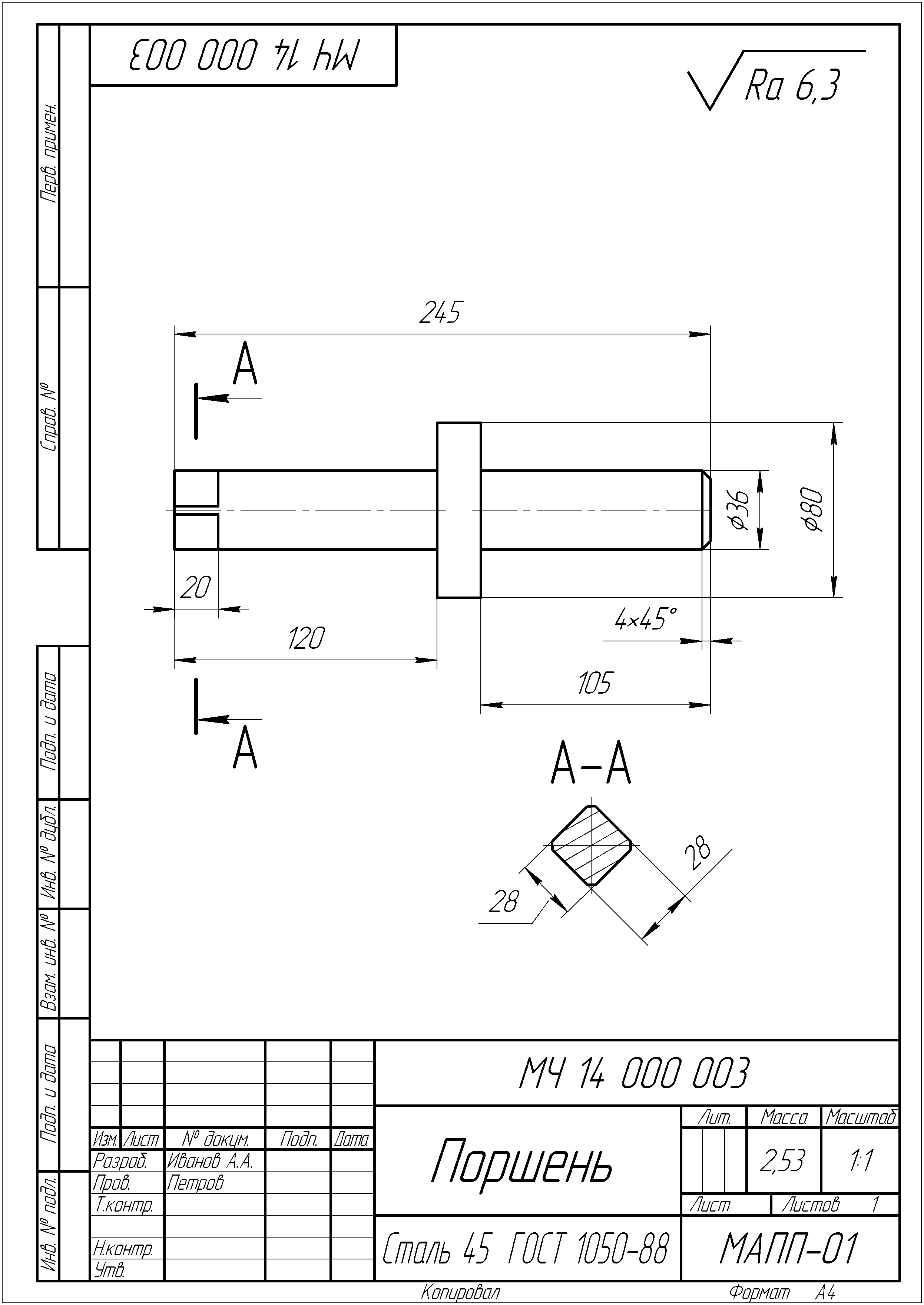

2) В дереве модели щелкните на компонент сборки Поршень. В окне Компоненты появится соответствующая надпись. В дереве модели и в окне документа «Поршень» подсвечивается красным цветом.
3) В строке параметров щелкните на Объект . Эта команда нужна для выбора направления разнесения. В качестве направления можно выбрать любое ребро любой детали (для нашего случая можно указать ребро гайки). Если подходящих объектов нет, то в качестве направления разнесения используйте координатные оси в дереве модели (ось Z).
4) В строке параметров выберите Расстояние и введите, например, 100.
Нажмите стрелку Создать объект. Верхний фланец «отлетит» в заданном направлении.

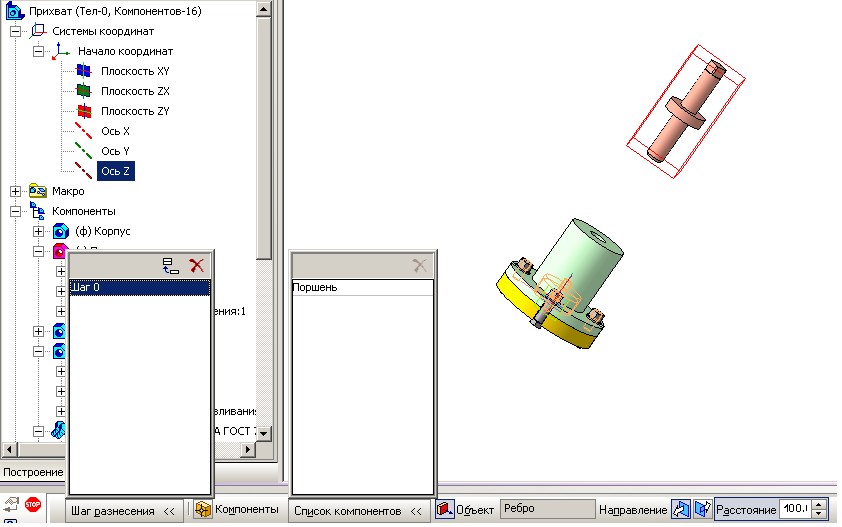

Рисунок 80 – Назначение шага и списка компонентов для разнесения и заполнение поля Расстояние и назначение оси Z в качестве направления разнесения
Следующим объектом разнесения выберите Стакан.
В меню Шаг разнесения добавьте Шаг 1. В список компонентов – Стакан (щелкнув в дереве модели). В качестве направления Объект направления разнесения укажите ось Z, расстояние назначьте 300. Нажмите стрелку Создать объект (рисунок 81).

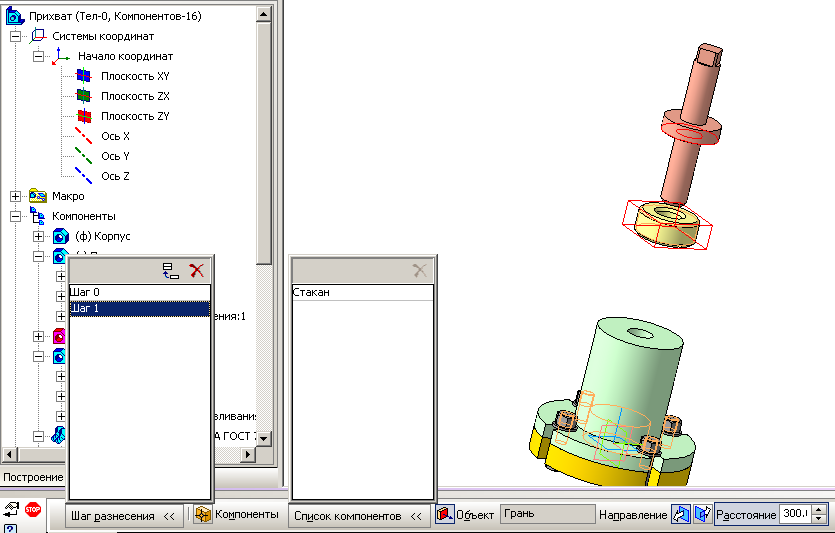

Рисунок 81 – Внесение детали Стакан в список разнесения компонентов
Для разнесения стандартных компонентов добавляйте по очереди шаги разнесения, меняя направления (ось Х, ось Y) и расстояния (рисунок 82).
Рисунок 82 – Выбор направлений разнесения для стандартных деталей

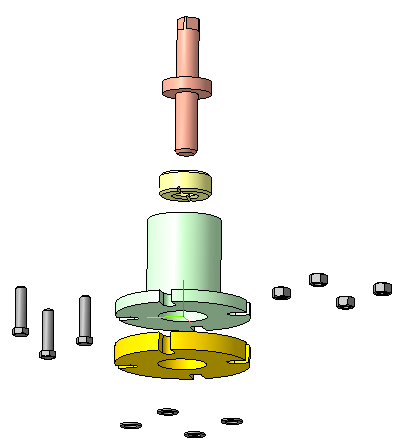

Рисунок 83 – Трехмерная модель сборки с разнесением компонентов
Когда все компоненты будут разнесены, собрать их опять в сборку можно одной командой Разнести компоненты (рисунок 84).
Рисунок 84 – Команда Разнести компоненты
