Порядок выполнения теоретических расчетов
– выбрать вариант расчета мощности генераторов по таблице 4.1;
– рассчитать мощность, потребляемую механизмами судна в различных режимах работы, результаты расчетов записать в таблицу 4.2;
– по максимальному значению мощности, потребляемой в одном из режимов работы судна, выбрать мощность, тип и количество СГ судовой электростанции;
– нарисовать схему ЭЭС в однолинейном варианте с соблюдением требований ГОСТ (см. рисунок 4.3).
Содержание отчета по лр №4
Оформленный отчет должен быть подписан студентом и старшим подгруппы, и содержать следующие пункты:
– титульный лист;
– тема и цель работы;
– перечень вопросов, содержащихся в задании;
– технические данные электрических машин и приборов;
– схема лабораторной установки;
– таблицы 4.2 и 4.4 с результатами расчетов и наблюдений;
– результаты анализа основного эксплуатационного режима работы судовой электростанции;
– выводы, перечень замечаний, обнаруженных во время работы.

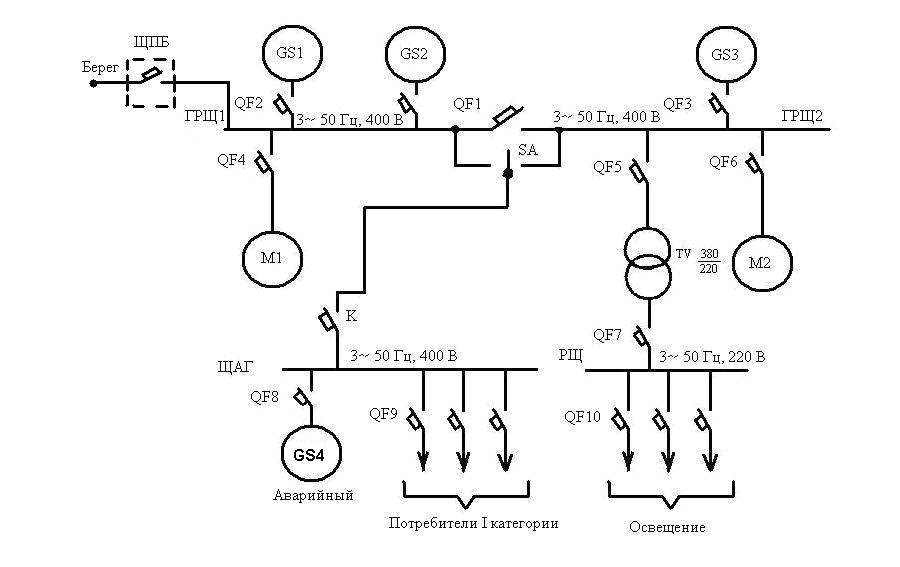

Рисунок 4.3 – Однолинейная схема СЭС
Контрольные вопросы к защите ЛР №4 и модуля №3
Цель и порядок выполнения лабораторной работы №4;
Условия включения синхронных генераторов на параллельную работу;
Преимущества режима параллельной работы судовых СГ;
Недостатки режима параллельной работы судовых СГ;
Действия вахтенного электромеханика при выходе в режим параллельной работы судовых СГ;
Схема установки. Состав и назначение элементов схемы;
Режимы работы электроэнергетической системы судна;
Метод расчета мощности и выбора типа и количества СГ судовой электростанции;
Как зависит КПД СГ от нагрузки;
Требования Морского Регистра по расчету мощности и выбору типа и количества судовых СГ;
Зачем рассчитывается коэффициент загрузки СГ в основных режимах работы судовой электростанции;
Каким элементом генераторного агрегата обеспечивается распределение активной нагрузки между параллельно работающими судовыми СГ;
Каким элементом генераторного агрегата обеспечивается распределение реактивной нагрузки между параллельно работающими судовыми СГ;
Правила распределения и перевода нагрузки между судовыми СГ;
Как рассчитывается неравномерность распределения нагрузок между параллельно работающими судовыми СГ;
Схема электроэнергетической системы судна. Назначение и работа элементов.
Библиографический список
Баранов А.П. Судовые автоматизированные электроэнергетические системы/А.П. Баранов. - М.: Транспорт, 1988. – 328 с.
Константинов В.Н. Системы и устройства автоматизации судовых электроэнергетических установок/В.Н. Константинов. – Л.: Судостроение, 1988. – 312.
Правила классификации и постройки морских судов. Морской Регистр Судоходства. – С-Пб.: Регистр России, 2012.- 843 с.
Роджеро Н.И. Справочник судового электромеханика и электрика/Н.И. Роджеро. – М.: Транспорт, 1986. – 319 с.
Расчет мощности судовой электростанции и разработка схемы ЭЭС судна. Методические указания к контрольной работе. Севастополь, СевНТУ, 2005. –24 с.
