5. Электромагнит
Задачи. Общая задача поверочного расчёта электромагнита заключается в определении его оптимальных параметров. Главной задачей является расчёт и построение характеристики электромагнитной силы (тяговой), согласование её с характеристикой противодействующих при включении сил (механической) и определение необходимой намагничивающей силы обмотки с расчётом параметров катушки.
Исходные данные. Конструкция электромагнита с основными размерами деталей магнитопровода приведена на рисунке 14. исполнение открытое. Характеристика противодействующих при включении сил приведена на рисунке 10. Исходной критической величиной силы является приведённая к оси сердечника катушки сумма противодействующих сил при наибольшем рабочем зазоре (см п.4.2). Напряжение цепи управления (на обмотке катушки) . Класс изоляции Е с допустимой температурой обмотки . Диаметр сердечника скорректирован в сторону увеличения.
рисунок 14. Электромагнит контактора.
Расчёт
1. Схема замещения рассматриваемого электромагнита одинакова с изображённой на рисунке 15.
Рисунок 15. Схема замещения электромагнита постоянного тока.
2. Расчёт проводимостей воздушных зазоров производится при четырёх величинах рабочего воздушного зазора .
3. Проводимость рабочего зазора определяется по кривым удельных проводимостей, полученных на основании обработки экспериментальных данных. Расчётная формула приведена в табл. 11-4 [1] (вторая с конца):
При
(по рисунку 11-3, а [1])
(по рисунку 11-3, а [1])
а) При , ,
б) При , ,
в) При , ,

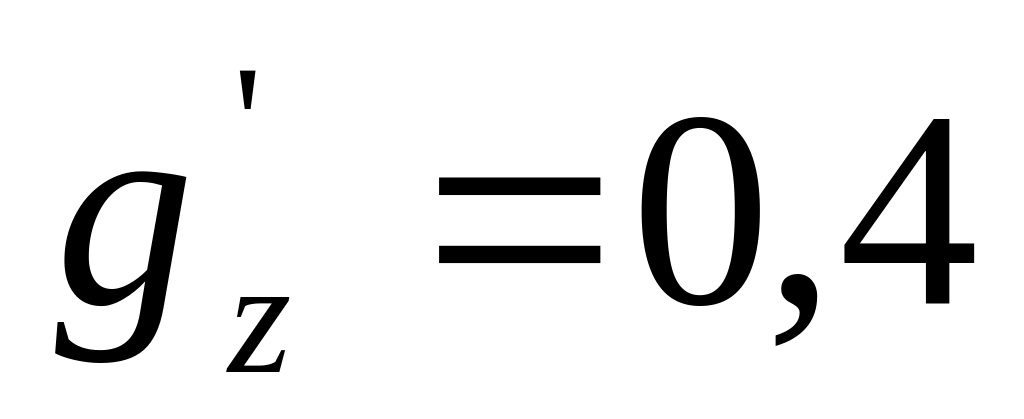

г) При зазоре выпучивание потока можно не учитывать и
2.2. Производные проводимостей определяются без учёта выпучивания потока (эти слагаемые незначительны в сравнении со слагаемой основного потока).

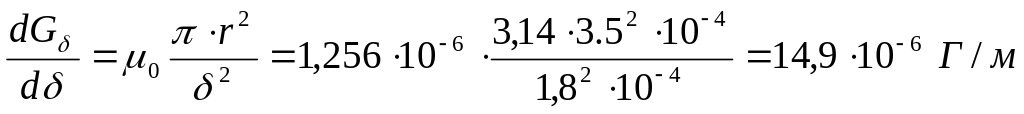

При зазоре
При зазоре
При зазоре

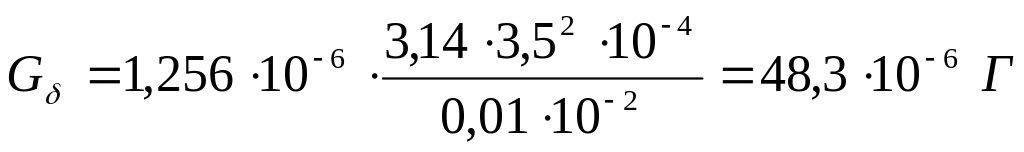

При зазоре
Таблица 2.
Магнитные проводимости воздушных промежутков
|
|
|
|
|
|
|
|
|
|||||
1,8 |
26,7 |
496 |
42,6 |
1080 |
4226 |
14,9 |
1,2 |
40,4 |
569 |
57 |
1080 |
4226 |
33,6 |
0,6 |
80,7 |
811 |
96 |
1080 |
4226 |
134,2 |
0,01 |
48,3 |
2739 |
1750 |
1080 |
4226 |
483120,4 |

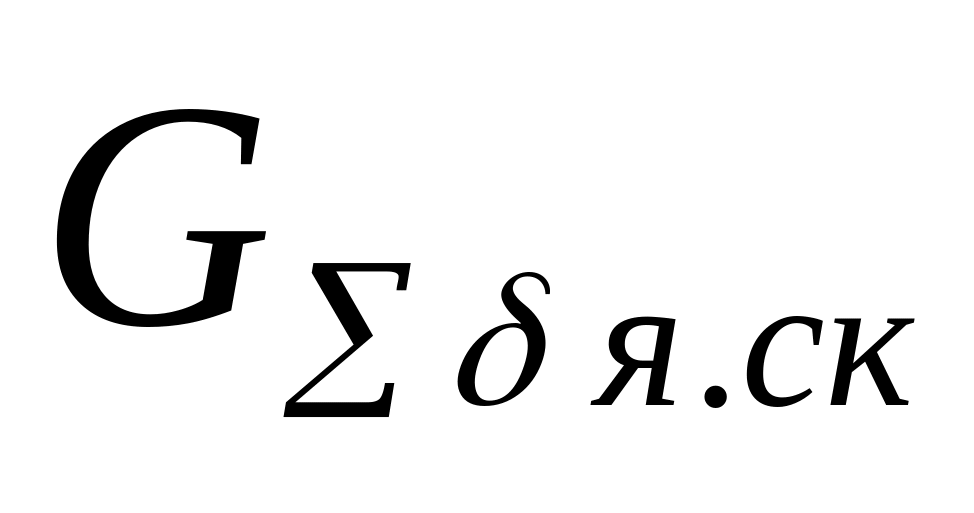

Далее определяем проводимость между якорем и скобой, между скобой и «хвостом» якоря; определяем полную проводимость нерабочего зазора между якорем и скобой; проводимость между полюсным наконечником и сердечником; проводимость между сердечником и основанием скобы; определяем сумму проводимостей рабочего и нерабочего зазоров, расположенных со стороны якоря; определяем проводимость потока рассеяния, определяем суммарную проводимость всех воздушных промежутков магнитопровода (значения проводимостей даны в таблице 2).
В пунктах 3-7 мы определяем величины магнитного потока в рабочем зазоре, необходимого для создания электромагнитной силы с целью построения нагрузочных характеристик.
8. Расчёт параметров катушки постоянного тока начинается с определения сечения и диаметра обмоточного провода по формулам 5-1, 5-2:
здесь - длина среднего витка (рисунок 10-13 [1]), - коэффициент перегрузки по току,
по таблице 14-3 [1] двойную толщину изоляции провода марки ПЭВТЛ можно принять равной толщине изоляции провода марки ПЭВ-2: , , .
Число витков обмотки по 5-3:
где - коэффициент заполнения, - размеры катушек и обмоточного пространства (рисунок 10-13 [1]).
Сопротивление обмотки по 5-4 при :
Ток в обмотке и н.с. (контроль):
Максимальные плотности тока и потребляемая мощность по 5-5:
приемлемо, так как обычно при продолжительном рабочем режиме его величина .
.
9. Упрощённый тепловой расчёт катушки. По 5-6 на наружной поверхности катушки:
здесь (таблица 16-1 [1])- коэффициент теплоотдачи, , - при катушке, намотанной на трубе.
10. Время срабатывания электромагнита складывается из времени трогания (5-7) и движения (5-8):
Время движения:
здесь М- масса, - рабочий зазор при отпущенном и притянутом якоре, S- площадь между характеристиками тяговых и противодействующих усилий.
Эта величина приемлема.
11. Коэффициент возврата по току при допущении, что система не насыщена, определяется по 5-9:
По характеристике противодействующих при включении механических сил по номинальным значениям сил и с учётом допустимых плюсовых отклонений сил. Электромагнитная сила по характеристике при .
