25. Вах тунельного діода.
Тунельний діод - напівпровідниковий прилад на основі pn-переходу, утвореного виродженими напівпровідниками. У цих діодах тунельний ефект проявляється вже при невеликих позитивних напругах на pn-переходах.
Тунельний діод - НВЧ прилад, який працює в сантиметровому діапазоні хвиль . Тунельні діоди ставляться до негатронів / мають ділянку з негативним опором / n-типу.
26. Загальні дані про напівпровідники.
Напівпровідниковими матеріалами називаються матеріали, які мають питомий опір(по-російські – удельное сопротивление) в межах ρ = 10 −5 ÷ 1010 Ом · см, та займають по цьому показнику проміжне положення між металами (ρ = 10 −6…10 −5 Ом∙см) та діелектриками (ρ = 1010…1015 Ом∙см).
Напівпровідниковими властивостями володіють як неорганічні, так і органічні; кристалічні та аморфні, тверді та рідкі, немагнітні та магнітні матеріали.
При виготовленні НП, а також ІС найчастіше використовують такі напівпровідникові матеріали, як Ge – германій, Si – кремній та GaAs – арсенід галію.
Найважливішою ознакою напівпровідників є сильна залежність електричного опору від:
а) температури;
б) ступеня опромінення світлом;
в) рівня іонізуючого випромінювання;
г) кількості домішок та інше.
При нагріванні питомий опір провідників збільшується, а напівпровідників зменшується.
27. Пряме та зворотнє включення р-п переходу.

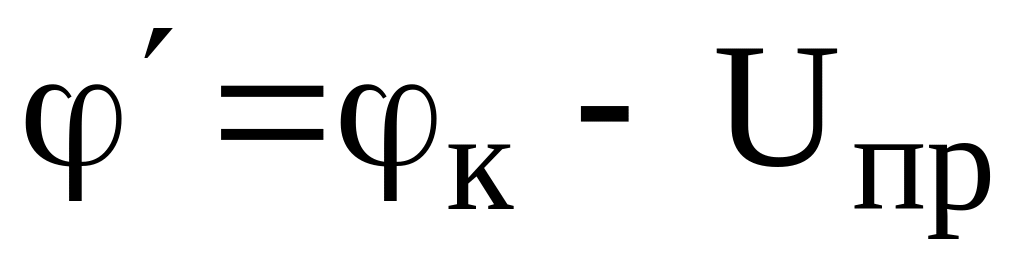

Якщо прикласти до напівпровідника зовнішню пряму напругу Uпр (плюс до р-області, мінус до n-області), то збіднений шар р-n-переходу звужується, а його провідність збільшується (див. рис. 5). Оскільки зовнішнє електричне поле Е прикладається назустріч внутрішньому полю Ек, результуюча напруженість поля в запірному шарі знижується і потенційний бар’єр дорівнює:
. |
|
При цьому зростає кількість носіїв, що мають енергію, достатню для здолання потенційного бар’єра, і збільшується дифузійна складова Ідиф струму через перехід. Дрейфова складова визначається тільки кількістю неосновних носіїв заряду, які підійшли до запірного шару в процесі теплового руху. Тому дрейфовий струм неосновних носіїв від прикладеної напруги не залежить.
Таким чином, повний струм через перехід дорівнює: І = Ідиф − Ідр > 0.
Це прямий струм р-n-переходу. Зменшення результуючого поля р-n-переходу приводить до зменшення об’ємного заряду та звуження запірного шару. Цей процес називається – інжекцією основних носіїв заряду:
дірок з області р-типу в область n-типу;
та електронів з області n-типу в область р-типу.

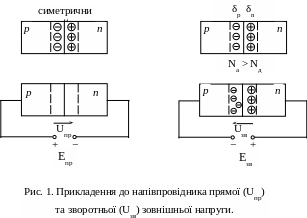

Прикладення до напівпровідника зворотньої зовнішньої напруги.
Якщо змінити полярність зовнішньої напруги, тобто до області р прикласти мінус, а до області n – плюс, то зовнішнє поле Езв складається з внутрішнім полем Ек і потенційний бар’єр підвищуватиметься.
Дифузія носіїв через перехід стає практично неможливою і тому струм Ізв = Ідр. У цьому випадку поле р-n-переходу утягує всі неосновні носії, які підійшли до нього, незалежно від потенційного бар’єра і через перехід тече струм тільки неосновних носіїв:
струм дірок із n-області в р-область,
і електронів із р-області в n-область.
Цей струм, який називається зворотним струмом, значно менший за прямий струм через перехід, тому що кількість неосновних носіїв у напівпровіднику мала. Цей процес носить назву – екстракції неосновних носіїв.
