69. Текущий контроль остойчивости судна кренованием и по периоду качки.
Определение метацентрической высоты судна по результатам измерений периода собственных бортовых колебаний судна. На практике имеется возможность определить метацентрическую высоту и возвышение центра тяжести судна без подсчета масс и статических моментов масс дедвейта. Для этой цели используется опыт кренования. Так поступают после постройки, переоборудования или значительного ремонта судна, прежде чем выдать новую или уточненную Информацию о его остойчивости. Однако этот способ мало пригоден в условиях эксплуатации судна. В этом случае можно рекомендовать более простой опыт раскачивания судна.
Опыт раскачивания, объясняемый ниже, предназначен для проверки начальной остойчивости судна в эксплуатации. Об остойчи-ности в целом судят на основании данных и расчетов, выдаваемых па судно.
Этот метод проверки остойчивости основан на связи между периодом бортовых колебаний Т0 и начальной метацентрической высотой /г, которая выражается формулой
Начальная метацентрическая высота может быть вычислена по указанной выше формуле (78) при известных ширине судна, периоде качки Т0 и коэффициенте С.
О днако ее еще легче определить графически по прилагаемой номограмме для определения м.ц. высоты по собственному периоду качки, как описано ниже.
Значения В и С откладывают на соответствующих шкалах и соединяют прямой линией (1), которая пересекает вертикаль «mm» в точке М.
Вторая прямая (2), соединяющая точку М и точку на шкале периодов, соответствующую измеренному периоду качки Т0, пересекает шкалу в точке, дающей искомое значение h
После того, как стала известна метацептрическая высота /г, можно найти и возвышение центра тяжести по формуле: zg = r + zc — h, где r - метацентрический радиус; zc - высота центра величины над килем.
Эти две величины находят по кривым плавучести и начальной остойчивости в зависимости от осадки.
Для оценки остойчивости остается лишь сравнить полученное значение h или zg с критическими значениями, приведенными в информации об остойчивости, как это указано в § 39.
Описанный способ контроля за остойчивостью судов по периоду качки может быть использован в условиях тихой воды, когда судно сначала искусственно раскачивается, а затем совершает свои собственные (свободные) колебания без каких-либо внешних сил. Основное преимущество этого метода перед расчетным состоит в том, что здесь не требуется точного постатейного учета веса всех отдельных грузов и их положения на судне. Сам процесс раскачивания судна и измерения периода занимает не больше 10—15 минут. Поэтому такой способ можно рекомендовать для всех малых и средних судов, особенно промысловых, при выходе из порта или заходе в порт, при стоянках на спокойном рейде и т. д.
70. Влияние подвешенных и жидких грузов на остойчивость судна, их учёт при расчёте остойчивости.
Подвешенные грузы:
При подъёме груза краном с берега, значительно уменьшается метацентрическая высота и появляется большой угол крена.
При подъёме груза краном в трюме, мгновенно изменяется аппликата груза z и ведёт к значительному уменьшению метацентрической высоты.
Влияние жидких грузов на остойчивость:

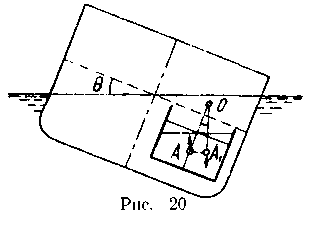

Если жидкий груз доверху заполняет цистерну и не имеет возможности переливаться с борта на борт, его центр тяжести при крене остается на месте. Другое дело, когда жидкость имеет свободную поверхность, т. е. может переливаться. Теперь при крене судна, допустим, на правый борт (рис. 20), жидкость также будет переливаться и скапливаться на этом борту, центр тяжести жидкости А сместится в ту же сторону и займет положение А1. Это приведет к возникновению кренящего момента, равного произведению веса жидкости Р па плечо перемещения ЛА1. Вес
жидкости P=f.жv (7ж и v — удельный вес и объем жидкости в цистерне), следовательно, кренящий момент
Если кривую, по которой перемещается центр тяжести в цистерне, заменить дугой окружности, а отрезок ОА считать ее радиусом, то для его определения можно использовать формулу, аналогичную формуле для вычисления поперечного метацентрического радиуса понтона, рассмотренную в § 7:
где / и b — длина и ширина цистерны.
Для цистерн, имеющих в плане вид прямоугольника, эта формула точна. Если вид цистерны в плане отличен от прямоугольника, то она будет давать некоторую погрешность.
Образующийся кренящий момент М противоположен восстанавливающему, поэтому результирующий момент можно определить из следующей разности:
Подставляя сюда значение ОА, окончательно получим:
Выражение, стоящее в скобках этой формулы, можно рассматривать как новую метацентрическую высоту с. учетом влияния жидкого груза:
где поправка на влияние жидкого груза
Формула (29) показывает, что наличие на судне жидких грузов, частично заполняющих цистерны, всегда ведет к ухудшению остойчивости. Из этой формулы видно также, что падение начальной остойчивости не зависит от количества жидкости в цистерне (сюда не входит ни объем, ни вес жидкости), а целиком определяется размерами свободной поверхности / и Ъ и удельным весом жидкости. Причем, опасное влияние на остойчивость жидкости в цистерне проявляется тем сильнее, чем шире цистерна, так как ширина входит в формулу (29) в третьей степени.

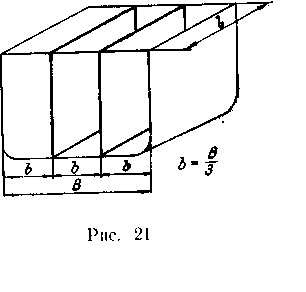

Чтобы уменьшить влияние свободной поверхности на остойчивость суд-па, широкие цистерны обычно разделяют продольными переборками (рис. 21). В этом случае изменение поперечной ме-тацентрической высоты определяют по
формуле:
где п — число продольных переборок.
Влияние жидких грузов на продольную остойчивость сравнительно невелико. Однако в случае необходимости уменьшение продольной метацентрической высоты можно определить по формуле:
где все величины имеют те же значения, что и в формуле (29).
