3. Методические указания к выполнению динамического расчета двигателя
Объем динамического расчета включает в себя определение сил, действующих на детали кривошипно-шатунного механизма. При этом принято относить все определяемые силы к единице площади поршня.
3.1. Исходные данные
Для выполнения динамического расчета
необходимо использовать индикаторную
диаграмму, а также диаметр цилиндра и
ход поршня, полученные в тепловом
расчете. Дополнительно выбираются и
определяются следующие конструктивные
параметры: отношение радиуса кривошипа
к длине шатуна
(не путать со степенью повышения давления
в тепловом расчете); конструктивные
массы подвижных частей кривошипно-шатунного
механизма.
3.1.1. Отношение радиуса кривошипа к длине шатуна
Значения отношения радиуса кривошипа к длине шатуна для современных автомобильных двигателей принимаются в пределах λ = 0,25…0,3.
С увеличением значений λ (более короткие шатуны) уменьшается высота двигателя и его масса, но увеличиваются силы инерции и нормальные боковые силы, действующие на зеркало цилиндра, в результате чего увеличивается износ деталей цилиндропоршневой группы. При выборе значения λ целесообразно ориентироваться на значение этой величины у принятого прототипа.
3.1.2. Конструктивные массы подвижных частей кривошипно-шатунного механизма
Поршневая группа
Конструктивная масса поршневой группы
,
,
выбирается в зависимости от типа
двигателя (карбюраторный или дизель),
материала поршня (легкий алюминиевый
сплав или чугун) и быстроходности
двигателя.
Двигатели с искровым зажиганием с
поршнями малых диаметров из легкого
алюминиевого сплава имеют наименьшие
значения
.
Шатунная группа
Конструктивная масса шатунной группы
,
,
выбирается в зависимости от типа
двигателя и его быстроходности. В
двигателях с искровым зажиганием
повышенной быстроходности наблюдается
наименьшие значения
.
Рекомендуемые пределы значений конструктивных масс подвижных деталей КШМ приведены в табл. 2.
Таблица 2
Значения конструктивных масс подвижных деталей КШМ
Элементы КШМ |
Конструктивные массы,
|
|
Двигатели с искровым зажиганием |
Дизели |
|
Поршневая группа с поршнем из алюминиевого сплава |
80…150 |
150…300 |
Шатун |
120…160 |
250…350 |
Распределение массы шатуна по осям верхней и нижней головок обычно составляют:
– на ось верхней головки
;
– на ось нижней головки
.
С увеличением быстроходности целесообразно принимать меньшие значения массы шатуна, отнесенной к верхней головке.
Конструктивные массы КШМ, совершающие возвратно-поступательное движение:
.
Конструктивные массы КШМ, совершающие вращательное движение:
.
3.2. Динамический расчет автомобильного двигателя
После выбора всех необходимых параметров
и расчета конструктивных масс
и
следует
приступить к выполнению основных

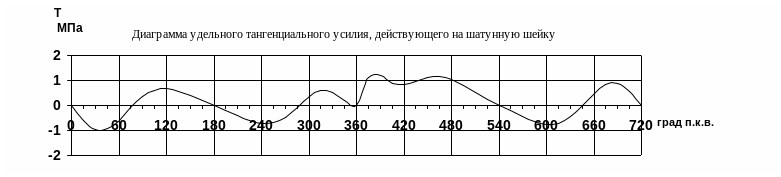

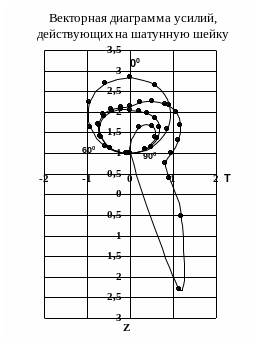

расчетов и вычерчиванию графиков (рис.
2). Результаты расчетов сводятся в одну
таблицу по представленной ниже форме
(табл. 3).
Р
300
1500
1800
1200
2100
2400
2700
3000
3300
3600
3750
3900
4200
4500
4800
5100
5400
5700
6000
6300
6600
6900
7200

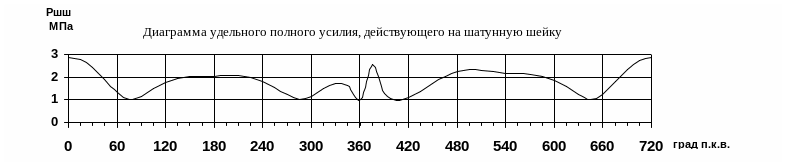

ис.
2. Графики и диаграммы динамического
расчетаТаблица 3
Таблица динамического расчета
Такты |
, оп.к.в. |
fs () |
S, мм |
Рг - Ро, МПа |
fj () |
Pj, МПа |
Р, МПа |
fт () |
Т, МПа |
fz() |
Z, МПа |
К, МПа |
Zр, МПа |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
