6. Електричний струм у різних середовищах
Усна розминка
6.1. Порівняйте питомі опори металів, напівпровідників і діелектриків за кімнатної температури.
Чому опір напівпровідників зменшується зі збільшенням температури?
Як виникає електронна провідність напівпровідника?
Як виникає діркова провідність напівпровідника?
Що можна сказати про концентрацію електронів і дірок у чистому напівпровіднику?
У яких приладах застосовують залежність опору напівпровідників від температури?
6.7. Що відбувається при зустрічі електрона з діркою?
6.8. Чому вимоги до чистоти напівпровідникових матеріалів дуже високі (у ряді випадків не допускається наявність навіть одного атома домішки на мільйон атомів)?
6.9. Яку провідність (електронну чи діркову) має силіцій з домішкою галію? індію? фосфору? сурми?
6.10. За яких умов газ може перетворитися на плазму? Де існує плазма в природі?
6.11. Назвіть носії заряду в плазмі. Як вони виникають?
6.12. Які частинки можуть переносити заряд у вакуумі?
6.13. Для чого в електронно-променевій трубці створюють високий вакуум?
Чи буде працювати в космосі електронно-променева трубка з тріщиною в скляному екрані?
Перший рівень
Послідовно з електродвигуном іноді з'єднують напівпровідниковий терморезистор. Чому в цьому випадку сила струму при вмиканні зростає повільніше?
6 .16. На рисунку показано вольт-амперні характеристики фоторе- зистора, що відповідають двом його різним станам. Яка з характеристик відповідає освітленому фоторезистору, а яка — затемненому? У скільки разів змінився опір фоторезистора під час освітлення?
6.17. На рисунку показано вольт-амперні характеристики напівпровідникового терморезистора, що відповідають двом його різним станам. Яка з характеристик відповідає більш високій температурі терморезистора? Які опори терморезистора в кожному зі станів?
Другий рівень
6 .18. Визначте силу струму в ділянці кола (див. рисунок), якщо напруга між точками А і В дорівнює 36 В, а опори резисторів R1 =20 Ом, R2 =80 Ом, R3 =100 Ом. Якою стане сила струму, якщо змінити полярність напруги?
6. 19. Відстань між катодом К і анодом А електронно-променевої трубки S1 = 5 см., відстань від екрана Е до анода S2 = 25 см. Анодна напруга U = 9 кВ. Уважаючи електричне поле між катодом і анодом однорідним, знайдіть час руху електрона: а) від катода до анода; б) від анода до екрана.
6.20. За якої анодної напруги час руху електрона від катода до анода електронно-променевої трубки менше 10 нc? Відстань між катодом і анодом дорівнює 15 см; електричне поле вважайте однорідним.
Пучок електронів, розігнаних напругою U1 = 5 кВ влітає в плоский конденсатор посередині між пластинами й паралельно їм. Довжина конденсатора l = 10 см. відстань між пластинами d = 10 мм. За якої найменшої напруги U2 на конденсаторі електрони не вилітатимуть з нього?
Електрон влітає в плоский конденсатор паралельно його пластинам зі швидкістю 2,0 ·107 м/с. Напруженість поля в конденсаторі 2,5 ·104 В/м, довжина конденсатора 80 мм. Знайдіть модуль і напрям швидкості електрона в момент вильоту з конденсатора.
В електронно-променевій трубці пучок електронів, прискорених різницею потенціалів 6 кВ, рухається між пластинами плоского конденсатора довжиною 4 см. Відстань між пластинами 1 см. Яку напругу треба подати на пластини конденсатора, щоб зміщення електронного пучка на виході з конденсатора дорівнювало 4 мм?
Третій рівень
6.24. Концентрація електронів провідності в германії дорівнює 3 ·1017 м-3 Після легування пластини германію арсеном концентрація електронів провідності збільшилася в 1000 разів. У скільки разів кількість атомів германію в пластині перевищує кількість атомів арсену?
6.25. Після введення в германій домішки арсену концентрація електронів провідності збільшилася. Як змінилася при цьому концентрація дірок?
6.26. Як зміниться опір пластини силіцію з домішкою фосфору, якщо ввести в неї домішку галію? Концентрації атомів Фосфору і Галію однакові.
Якщо нагрівати один кінець напівпровідникового стержня (германій з домішкою індію), виникає різниця потенціалів між нагрітим і холодним кінцями. Чому? Потенціал якого кінця стержня вищий?
На рисунку наведено вольт-амперну характеристику напівпровідникового діода. Діод під'єднують до джерела постійної напруги: а) +0,4 В; б) -5 В. У скільки разів зміниться сила струму через діод, якщо послідовно з ним під'єднати резистор опором 100 Ом.
На рисунку наведено вольт-амперну характеристику напівпровідникового діода. Діод під'єднують до джерела постійної напруги: а) +0,4 В; б) -5 В. У скільки разів зміниться сила струму в колі, якщо паралельно з діодом під'єднати резистор опором 100 Ом?

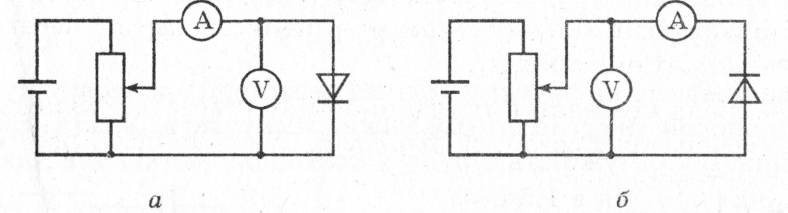

6.30. ? Чому для одержання вольт-амперної характеристики напівпровідникового діода використовують дві різні схеми з'єднання приладів (див. рис. а, б)?
