Вопрос 4. Плотность электромагнитной энергии и энергия, сосредоточенная в объеме.
Граничные условия. Краевые задачи.
В
электродинамике
встречается ряд задач по вычислению
поля вблизи границы раздела сред с
макроскопическими параметрами. При
этом возникает следующая ситуация:
макроскопические
параметры среды изменяются в пределах
объема диффузии сред. Как правило,
линейные размеры этого объема оказываются
сравнимы с внутримолекулярными
размерами вещества, что позволяет
предполагать, с макроскопической точки
зрения, что параметры
меняются
скачкообразно. При скачкообразном
изменении одного или нескольких
параметров разрыв будут претерпевать
функции, стоящие под знаком производной
в уравнениях Максвелла, поэтому эти
уравнения в дифференциальной форме
утрачивают свой физический
смысл. Для компенсации разрывов векторов
поля при переходе
через границу раздела вводят функции,
имеющие смысл зарядов
и токов, определяемых на поверхности
раздела. Эти токи и
заряды называют поверхностными, и
характеризуют соответственно
плотностью поверхностного тока
,
и плотностью поверхностного заряда
.
Далее из уравнений Максвелла получают систему граничных условий, раздельно формулируемых для тангенциальных и нормальных составляющих векторов поля:
Рис. 2.3.
Полная система граничных условий
(2.19)
Если
одна из сред может считаться идеальным
проводником, поле во второй среде
отсутствует,
и
система граничных условий принимает
вид:
(2.20)

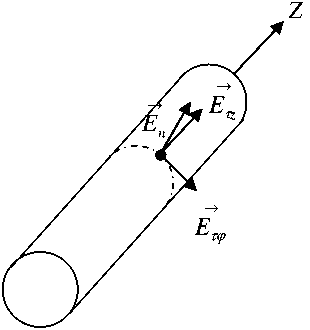

Иными словами, электрическое поле всегда перпендикулярно поверхности проводника, а магнитное – касательно. Нормальные и тангенциальные компоненты векторов поля на поверхности цилиндрического проводника показаны на рис.2.4.
Рис.2.4
Обобщая вышеизложенное, можно утверждать, что электродинамическая задача представляет собой систему уравнений Максвелла в дифференциальной форме, с конкретными сторонними источниками, дополненные системой граничных условий, для устранения неоднозначности, возникающей при интегрировании дифференциальных уравнений. Такие задачи называют краевыми или граничными. Решить электродинами ческую задачу – значит отыскать такие функции (либо векторы поля, либо заряды и токи), которые удовлетворяют уравнениям Максвелла и граничным условиям.
Электродинамические задачи, как и любые задачи математической физики, традиционно задачи подразделяют на прямые и обратные. Сторонними источниками в прямых задачах являются заряды и токи, в обратных – векторы поля. Как правило, исследование реальных физических процессов требует многократного поочередного решения прямых и обратных задач. Кроме того, задачи электродинамики разделяют на внутренние и внешние. Внутренняя задача сводится к вычислению поля внутри некоторой области, ограниченной замкнутой идеально проводящей поверхностью. Решение внешней задачи определяется полем в области внешней по отношению к поверхности, на которой распределены сторонние источники.
Энергетические соотношения
Пусть
V
–
произвольный объем (рис. 2.5), в котором
существует электромагнитное поле. В
объеме определенным образом распределены
сторонние источники с суммарной
мощностью
Рст.
Умножим каждый член первого уравнения
Максвелла скалярно на
,
а каждый член
второго уравнения Максвелла скалярно
на
и
вычтем второе получившееся уравнение
из первого, учитывая, что
.
Получим
(2.21)
Все
слагаемые правой части имеют смысл
соответствующих объемных плотностей
мощностей,
в левой части – плотность мощности
сторонних источников. Кроме того,
произведение
определяет
плотность мощности тепловых потерь, а
скорость изменения во времени объемной плотности энергии электромагнитного поля в объеме V. Каждый член, стоящий под знаком производной, представляет собой соответственно объемные плотности энергии электрического и магнитного полей. Таким образом, со временем энергия электрического поля переходит в энергию магнитного поля и наоборот.
Обозначая
,
проинтегрируем полученное уравнение
(2.21) по всему объему V,
используя теорему Остроградского:
(2.22)

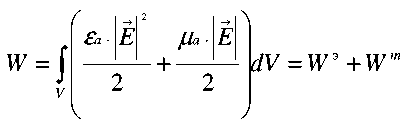

Полученное уравнение носит название теоремы Умова-Пойтинга в интегральной форме. Анализ (2.22) позволяет заключить, что энергия электромагнитного поля может быть вычислена по формуле:
(2.23)
Интеграл
–
определяет мощность тепловых
потерь, а
–
мощность сторонних источников,
поступающая в объем.
Вектор П имеет смысл плотности потока энергии, то есть определяет электромагнитную энергию, переносимую через единицу поверхности в единицу времени и носит название вектора Пойнтинга. Таким образом, теорема Умова-Пойтинга является формулировкой закона сохранения и превращения энергии для электромагнитного поля.
Рассмотрим далее формулировку закона сохранения энергии для монохроматического электромагнитного поля, поскольку она содержит ряд специфических особенностей.
При рассмотрении периодических процессов удобно анализировать не мгновенные значения, а их средние за период значения определяемые как.
Воспользуемся следующими преобразованиями, не имеющими четкого физического смысла, однако позволяющими избежать изменения вида уравнений, проявляющегося при выполнении нелинейных операций по вычислении энергетических характеристик:

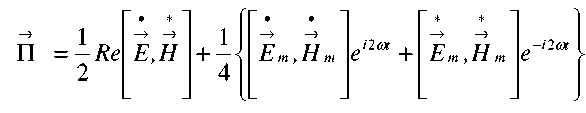

Тогда вектор Пойнтинга может быть выражен как:
(2.24)
Л
егко
показать, что
,
где
комплексный вектор Пойтинга. Средняя за период мощность мощность тепловых потерь определяется выражением:
(2.25)
Средняя мощность сторонних источников записывается как:
(2.26)
Средние за период энергии электрического и магнитного полей:
(2.27)
Проводя преобразования, аналогичные использованным при выводе (29) нетрудно показать, что теорема Умова-Пойнтинга для монохроматического поля будет иметь вид:
(2.28)
Нижеследующая запись позволяет выявить физический смысл входящих в (2.28) слагаемых:

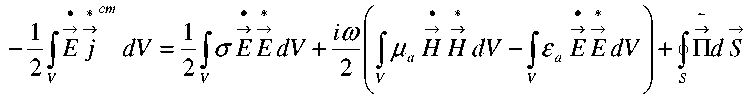

(2.29)
Выделяя в (2.29) действительную и мнимую части легко получить, соответственно, уравнения баланса активных и реактивных мощностей:
(2.30)
О
пределим
далее скорость
распространения электромагнитной
энергии,
для
чего выделим в объеме, в котором
существует электромагнитное поле,
цилиндр с площадью основания ∆S
и
длиной ∆l
(рис.2.5).
Рис. 2.5.
Скорость переноса энергии определим следующим образом . .
В
еличина
переносимой энергии
.
П
о
определению вектора .
.

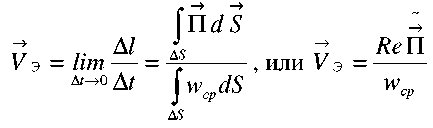

Тогда скорость переноса электромагнитной энергии может быть определена следующим образом:
(2.31)
