Тема 2. Элементы линий передачи
Вопрос 1. Возбуждение электромагнитных волн в линиях передачи. Возбудители типов волн.
Поля в волноводах могут возбуждаться с помощью антенных или возбуждающих устройств следующих типов:
а) штыревого;
б) рамочного или петлевого;
в) щелевого.
а) б) в)
Рис. 4.4.
Общие принципы размещения возбуждающих устройств состоят в следующем:
при возбуждении поля устройством штыревого типа штырь (или штыри) следует располагать в месте, где напряженность электрического поля в волноводе максимальна. Ось штыря должна совпадать с полем Е;
при возбуждении поля устройством рамочного или петлевого типа петлю необходимо располагать в месте, где напряженность магнитного поля в волноводе максимальна. Плоскость петли должна быть перпендикулярна полю Н;
при возбуждении поля антенной щелевого типа щель следует располагать так, чтобы она пересекала линии тока в стенках волновода.

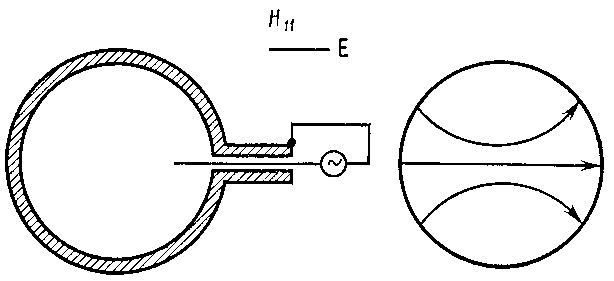

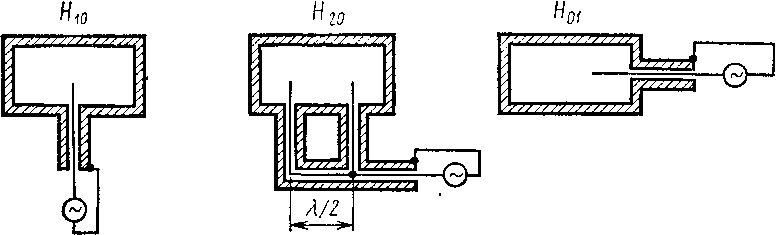

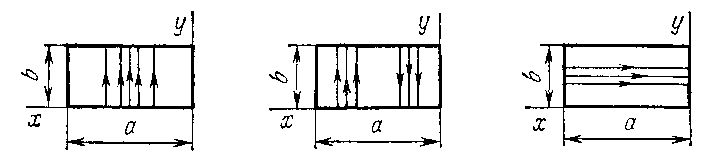

На рис. 4.4 показаны схематично способы возбуждения штыревыми антеннами полей различного типа в прямоугольном волноводе.
На рис. 4.5 приведен пример возбуждения штыревой антенной волны типа Н11 в круглом волноводе,
Рис.4.5.
Вопрос 2. Элементы коаксиальных линий передач.

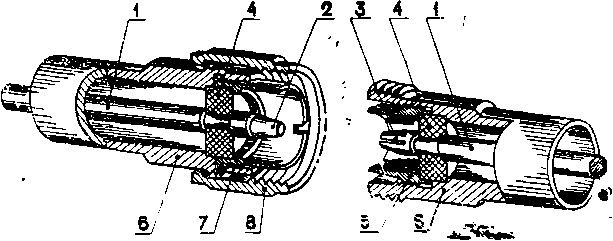

Отдельные элементы коаксиального тракта соединяются друг с другом посредством высокочастотных разъемов. Соединительное сочленение в требуемой полосе частот не должно вносить большого отражения, иметь активные потери СВЧ энергии, снижать пропускаемую мощность. В настоящее время большая часть СВЧ сочленений стандартизирована. На рис. 4.6 показана конструкция типового контактного разъема, предназначенного для соединения жестких коаксиальных линий.
Рис. 4.6
(1 — внутренний проводник. 2 — штырь, 3 —гнездо, 4 — изоляционная шайба. 5 —цанга. 6 — высший проводник. 7 —конусная втулка, 8 — накидная гайка).
Контакт между внутренними проводниками разъема создается с помощью штыря 2, который вставляется в гнездо 3, укрепленное на внутреннем проводнике другого отрезка линии. Штырь 2 и гнездо 3, жестко связаны с внутренними проводниками сочленяемых отрезков посредством резьбовых соединений, установленных в опорных изоляционных шайбах 4. Внешние проводники коаксиальных линий 6 соединяются между собой с помощью конусной втулки 7 и разрезной конусной цанги 5 и затем скрепляются накидной гайкой 8.
Для получения пружинящего контакта на поверхности гнезда и конусной цанги сделаны прорези. Такая конструкция обеспечивает надежный электрический контакт между проводниками сочленяемых коаксиальных линий, а также незначительный износ контактирующих поверхностей при длительной эксплуатации.
Однако
в случае неточного изготовления из-за
неплотного прилегания контактирующих
поверхностей (расцентровка, внутренние
напряжения в металле при затяжке шайб
и т. д.) качество соединения ухудшается.

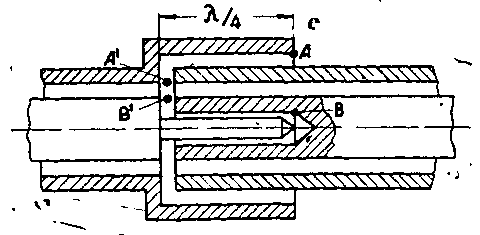

Лучшие свойства имеет дроссельное
соединение, две схемы которого приведены
на рис. 4.7. Холостой ход в точках А
и
В
пересчитываем
через
в
короткое замыкание в точках А'
и
В’
в
результате чего в них получается хороший
электрический контакт. Недостатками
такого соединения являются трудность
взаимной центровки соединяемых частей
и излучение электромагнитной энергии
через зазор во внешнем проводнике.
Рис. 4.7.

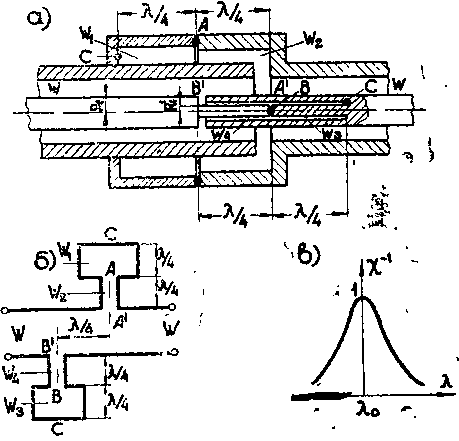

Лучшей, однако более сложной, является конструкция соединения рис. 4.8а, эквивалентная схема которого показана на рис. 4.8б. В нем идеальный электрический контакт в точках С пересчитывается в сечения линии А' и В'. В точке А устанавливается узел тока, так что зазор в этой точке возбуждается слабо и излучение практически отсутствует. Сечения А и В сдвинуты на . Дроссельное сочленение снижает электрическую прочность коаксиальной линии, вследствие уменьшения диаметра внутреннего проводника.
Рис. 4.8.
Наиболее опасна для электрического пробоя точка В.
Отметим, что проанализированные соединения коаксиального тракта, за исключением, естественно, первого, можно рассматривать как вращающиеся сочленения, т. е. устройства, соединяющие неподвижную часть коаксиального тракта с вращающейся с некоторой угловой скоростью Q подвижной частью. Основное требование к вращающемуся сочленению (независимость проходящей мощности от угла поворота подвижной части) в коаксиальных вращающихся сочленениях достаточно хорошо выполняется, так как основной тип волны в линии (ТЕМ) является осесимметричным. Дроссельные вращающиеся сочленения являются более надежными устройствами, чем контактные.
Внутренний проводник жесткой коаксиальной линии нуждается в элементах крепления. Ими являются диэлектрические шайбы и металлические изоляторы.

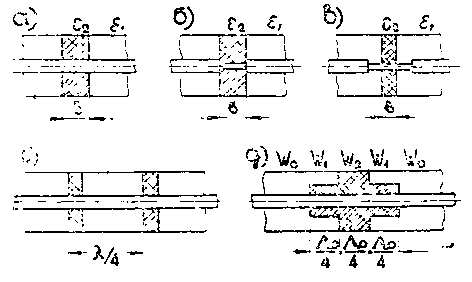

Некоторые способы крепления с помощью диэлектрических шайб видны на рис.4.9. Введение в линию шайбы (рис.4.9а) приводит к изменению волнового сопротивления линии постоянной распространения. Для компенсации изменения волнового сопротивления применяют утопленные шайбы (рис. 4.9б). Однако в местах изменения диаметров проводников возможно возникновение высших типов волн, влияние которых стараются исключить уменьшением толщины шайбы (рис. 4.9в).
Рис. 4.9.
Коэффициент отражения от шайбы в некоторой степени сможет быть уменьшен введением еще одной шайбы, расположенной на расстоянии . Волна, отраженная от 2-ой шайбы, имеет фазовый сдвиг 180°, относительно волны, отраженной от 1-й и при равенстве амплитуд этих волн, суммарная отраженная волна должна быть равна нулю. В схеме рис. 4.9д используются свойства — трансформатора.
Недостатками диэлектрических шайб, даже при исключении отражений, являются снижение пробивной прочности линии и увеличение затухания.

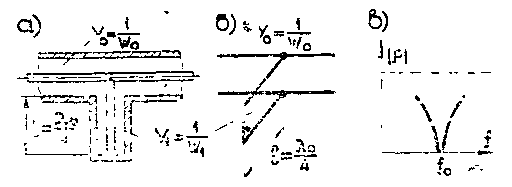

Металлический изолятор представляет собой четвертьволновый короткозамыкающий отрезок линии, включенной в линию передачи параллельно.
Рис. 4.10
На
рис. 4.10 приведен металлический изолятор
и его эквивалентная схема. На основной
частоте входная проводимость
короткозамкнутого отрезка длиной
равна кулю, так что модуль коэффициента
отражения в
линии
передачи равен нулю. В реальных
линиях передачи в
месте
включения шлейфа возникают высшие типы
волн, для компенсации которых
необходимо включение некоторой
реактивности, поэтому обычно
немного меньше
).
При изменении частоты входная
проводимость шлейфа быстро изменяется,
в
результате
в линию передачи включается реактивная
проводимость, что приводит к увеличению
коэффициента отражения. Зависимость
модуля коэффициента отражения от
частоты, называемая характеристикой
согласования
(рис.
4.10в).
Рассмотренный металлический изолятор
узкополосен.

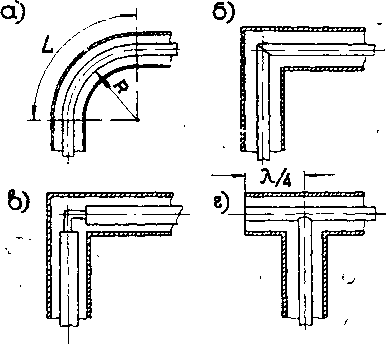

Изгибы коаксиального тракта.
Линия передачи в различных конструкциях имеет повороты и изгибы. Угол поворота может быть при этом самым разнообразным. Основным требованием к изгибу коаксиальной линии, рассчитанной на передачу волны только основного типа ТЕМ, является минимум вносимого им коэффициента отражения. С этой точки зрения наиболее эффективен плавный изгиб (рис. 4.11а) достаточно большого радиуса. Резкий изгиб на 90° (рис. 4.11б) плохо согласован и для уменьшения отражения применяется конструкция рис. 4.11в. Иногда для крепления внутреннего проводника используется четвертьволновый металлический изолятор (рис. 4.11г).
Рис. 4.11.
Короткозамыкающие поршни. В качестве подвижных короткозамыкателей в коаксиальных линиях применяются поршни с непосредственным контактом (рис. 4.12а) и дроссельные поршни (рис. 4.12б, в). В первых контакт осуществляется за счет механического соединения (гальванический контакт). В процессе эксплуатации механический контакт ухудшается, да и у новой линии он может быть не очень хорошим.
Рис. 4.12.
В дроссельном поршне электрический контакт между короткозамыкателем и проводниками линии получается значительно лучшим. Дроссельные поршни являются сравнительно узкополосными устройствами.
С
оединительные
элементы. Для соединения отрезков
волноводов используются фланцы двух
типов: контактные и дроссельные.

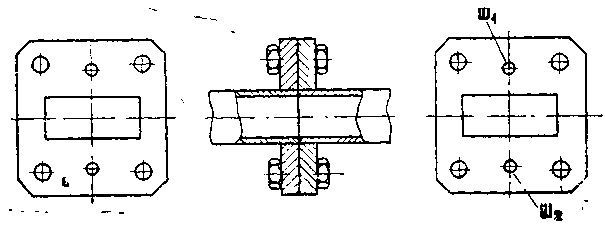

Контактный притертый фланец с
выравнивающими штифтами ш1
и
ш2
при
тщательной обработке и строгой
параллельности соприкасающихся
поверхностей имеет хороший электрический
контакт.
Однако свойства фланца теряются при многократных переборках, а при массовом производстве трудно выдерживать необходимый допуск на изготовление.

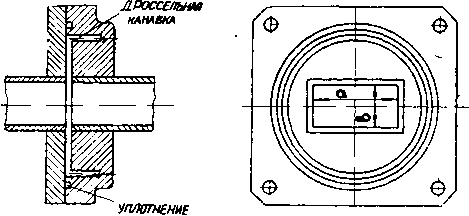

Дроссельное волноводное соединение (рис. 4.14) принципиально не отличается от аналогичного соединения коаксиальных линий. Основное достоинство такого соединения нечувствительность к небольшим перекосам.
Рис. 4.14.
Вопрос. 3. Элементы волноводного тракта.

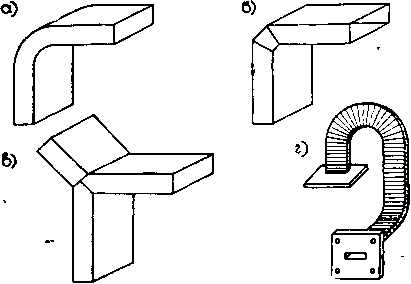

Изгибы волноводов. В зависимости от плоскости, в которой выполнен изгиб, различают изгибы типа Е или типа Н. Изгибы являются яеоднородностями, приводящими при неправильном выполнении к значительным отражениям. Для уменьшения отражения изгиб делают плавным (рис. 4.15а), протяженностью в несколько длин волн. Удовлетворительной характеристикой в полосе частот ~ ±5% обладает изгиб с компенсацией отражений двумя соответствующим образом расположенными неоднородностями (рис. 4.15б). Отраженные от не-однородностей волны имеют сдвиг по фазе 180° и взаимно компенсируют друг друга. Иногда компенсации отражений достигают путем включения в месте изгиба реактивного сопротивления, выполненного в виде настраиваемого коротко-замкнутого ответвления (рис. 4.15в). В лабораторных условиях получили широкое применение гибкие волноводы, позволяющие осуществлять изгибы практически любой формы (рис. 4.15г).
Рис. 4.15.
Диафрагма. Тонкая металлическая пластина с отверстием, помещенная поперек волновода. Толщина пластины во много раз меньше длины волны в волноводе, но много больше глубины скин — слоя. В непосредственной близости от диафрагмы существуют возбуждаемые ей поля высших типов, затухающие по мере удаления от неоднородности.
Наиболее распространенными типами диафрагм являются емкостная, индуктивная и резонансная (рис. 4.16).
Рис. 4.16.
Тонкие
штыри
также представляют собой реактивные
неоднородности. При небольшой глубине
погружения штыря в волновод
реактивность имеет емкостной характер,
а при длине штыря
,
где
—
длина волны в свободном пространстве,
схемой замещения является последовательный
колебательный контур. При дальнейшем
росте длины штыря реактивность
приобретает индуктивный характер.
Реактивные элементы в виде короткозамкнутых шлейфов строятся на основе волноводных разветвлений.
Переходники. Переходники служат для соединения волноводов различного поперечного сечения, а также линий передачи разных типов. Форма поперечного сечения соединяемых волноводов может быть одинаковой (рис. 4.17а) или различной (рис. 4.17б). Основное требование к переходникам - минимальный коэффициент отражения. Поэтому плавные переходы должны иметь достаточную длину.
Рис. 4.17.
Специальная
конструкция переходника позволяет
получить из волны
прямоугольного
волновода волну типа
в
круглом
(рис.4.18).
Переходник
такого типа выполняет роль преобразователя
типов волн. Конструкция интересная, но
трудна в изготовлении.
Рис.4.18.

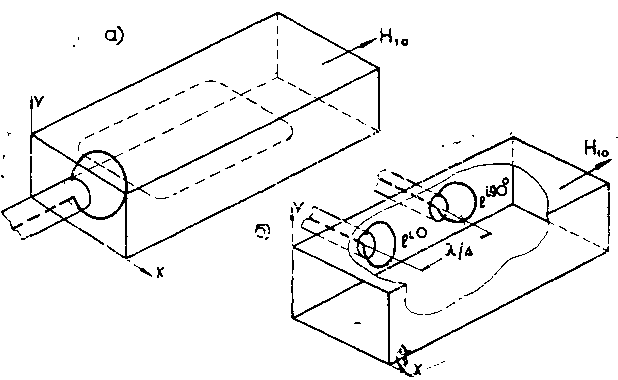

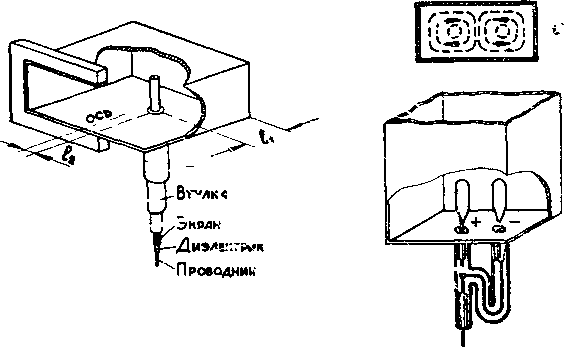

Волноводно-коаксиальные переходы обычно используются в качестве возбудителей волноводов. На рис. 4.19 приведены простейшие волноводно-коаксиальные переходники зондового типа, возбуждающие волны . Основной принцип, определяющий местоположение и вид возбуждающего устройства, заключается в следующем: элемент возбуждения должен возбуждать электрические и магнитные поля, совпадающие со структурой поля в волноводе. Элемент возбуждения в виде штыря осуществляет связь по электрическому полю (электрическая связь), а рамка — по магнитному (магнитная связь). Пример возбуждения волны в прямоугольном волноводе с -помощью рамочных возбудителей приводится на рис. 4.20.
Рис. 4.19.
Рис. 4.20.
Размеры
петель
связи
выбираются из условия согласования
коаксиальной линии и
волновода.
Во второй схеме этого рисунка
однонаправленного распространения
энергии добиваются за счет питания
возбудителей, расположенных на расстоянии
со
сдвигом фазы 90°.
Вопрос. 4. Управление параметрами электромагнитных волн в линиях передачи. Узлы СВЧ трактов.

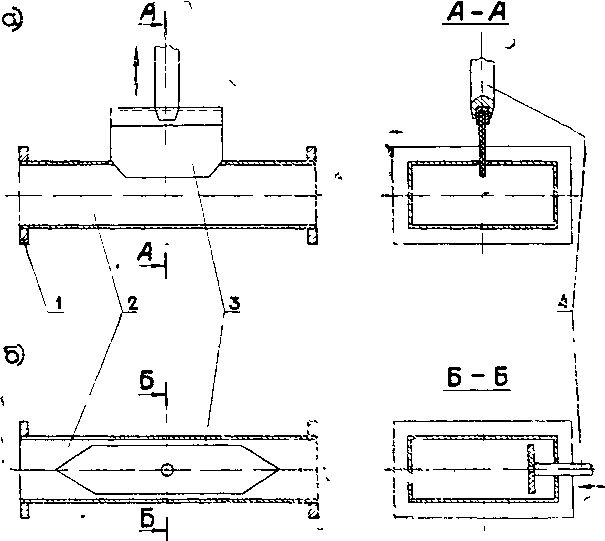

Аттенюаторы. На рис. 4.21 показаны два переменных поглощающих аттенюатора. В них при увеличении объема поглощающего материала в пучности напряженности электрического поля (в центре волновода) затухание увеличивается. Форма пластин выбирается из соображений получения минимального отражения и линейности градуировочной кривой.
Рис. 4.21.
Обозначения: 1 - фланец, 2 - волновод, 3 — поглощающая пластина, 4 – держатель.
Принцип
действия аттенюатора предельного типа
основан на использовании явления
затухания электромагнитных волн в
запредельном волноводе. Коаксиальные
предельные аттенюаторы с индуктивной
(рис. 4.21а) и емкостной (рис 4.21б) связями
работают следующим образом. Волна типа
ТЕМ в коаксиальной линии,
распространяющаяся от генератора,
возбуждает отрезок круглого волновода.
Петля
связи возбуждает в круглом волноводе
волну типа
,
а диск — волну типа
.
Однако
поперечные размеры круглого волновода
настолько малы, что эти волны являются
запредельными.
Поэтому второй элемент связи, расположенный даже «а сравнительно небольшом расстоянии от первого, возбуждается слабо. Изменяя расстояние между элементами связи можно получить изменение вносимого ослабления в широких пределах.
Коаксиальные предельные аттенюаторы (рис. 4.22). Обозначения: 1,2,3 - коаксиальная линия, 2- круглый волновод, 4 - диск связи, 5 - петля связи, 6, 7 - сопротивления.
Рис. 4.22.
Достоинством переменного аттенюатора предельного типа является линейность его градуировочной кривой. Однако частотная зависимость ослабления проявляется у таких аттенюаторов довольно резко.

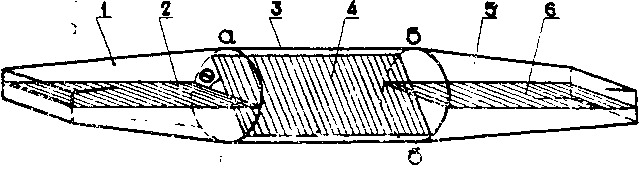

Получил распространение переменный волноводный аттенюатор с вращающейся поглощающей пластиной (рис. 4.23), принцип действия которого демонстрируется на рис. 4.23.
Рис. 4.23.
Обозначения: 1,5 - волноводные переходы, 2,4, 6 - поглощающие пластины, 3- круглый волновод.
Аттенюатор состоит из 3-х секций: крайние секции являются .плавными переходами от прямоугольного волновода к круглому и закреплены неподвижно (в них могут располагаться поглощающие пластины 2, 6, параллельные широким стенкам прямоугольных волноводов), а в средней секции, представляющей собой вращающийся отрезок круглого волновода, помещается поглощающая пластина.
Волна
типа
прямоугольного
волновода трансформируется в
линеннополяризованную волну типа
в
круглом, которая может быть разложена
на две составляющие: с вектором
,
параллельным
пластине, и с вектором
,
перпендикулярным
ей. Первая составляющая поглощается
практически полностью, в то время как
вторая приходит к третьей секции почти
без затухания. На входе третьей секции
прошедшую волну с составляющей
следует
теперь разложить на две: одну с вектором
Е
перпендикулярную
широкой стенке выходного прямоугольного
волновода, другую - с параллельным ей.
Ясно, что первая возбуждает волновод,
а
вторая
либо поглощается
параллельной ей поглощающей пластиной
6,
либо
отражается. Таким образом, вносимое
затухание зависит от угла поворота
пластины средней секции и изменяется
по закону sin2
Q.
Рассмотренные переменные аттенюаторы используются главным образом в радиоизмерительной аппаратуре. В некоторых системах, например, радиолокационных, используются аттенюаторы на два положения, называемые переключателями. От переключателя требуется быстрый переход из режима пропускания в режим затухания. Механические переключатели из-за инерционности системы не обладают быстродействием и используется электрическое управление аттенюаторами.
Фазовращатели. В каждой точке линии передачи электромагнитное поле характеризуется амплитудой и фазой. Аттенюаторы позволяют управлять амплитудой поля, а фазовращатели - фазой. Фазовращатель - это четырехполюсное устройство, создающее фазовый сдвиг в некоторой точке линии передачи (на выходе фазовращателя) по отношению к другой (входу фазовращателя). Переменный фазовращатель позволяет изменять фазу на выходе фазовращателя либо непрерывным образом, либо дискретным.
Фазовая скорость в линии передачи зависит от диэлектрической и магнитной проницаемости среды, заполняющей ее. Поэтому если в прямоугольном волноводе перемещать диэлектрическую пластину, не имеющую потерь, от боковой стенки волновода в середину, т. е. из места, где поле Е равно нулю, в место, где оно максимально, то фаза поля за диэлектрической пластиной будет изменяться. Конструкция фазовращателя этого типа точно такая же как и у аттенюатора рис. 4.21б, но диэлектрическая пластина не имеет потерь. Диэлектрическая пластина, вводимая через щель в середине широкой стенки волновода, также образует переменный фазовращатель ножевого типа, подобный по конструкции аттенюатору рис. 4.21а.
Диэлектрическая пластина, расположенная перпендикулярно силовым линиям электрического поля не вносит фазовую задержку, в то время как параллельная линиям Е диэлектрическая пластина вызывает определенное замедление фазовой скорости электромагнитной волны. На основании этого факта на круглом волноводе построен ряд фазовращающих устройств.

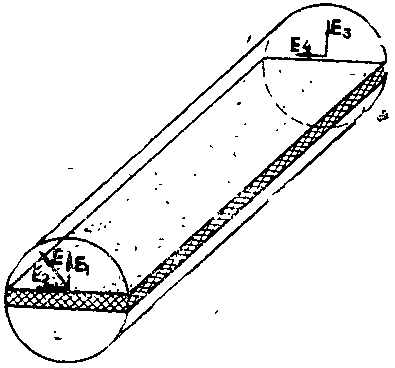

Линейно поляризованную волну Е в круглом волноводе всегда можно представить в виде суммы двух волн: с вектором , перпендикулярным диэлектрической пластине, и с параллельным ей (рис. 4.24).
.
Рис. 4.24.
В
зависимости длины пластины и ее
диэлектрической проницаемости на
выходе фазовращателя между составляющими
поля
и
получается
некоторый сдвиг фазы. Устройства,
выполняющие такие функции, называются
секциями дифференциального
фазового сдвига. Если
разность фаз между
и
на
входе равна 90°, то такая секция называется
-
градусной секцией. Такая секция позволяет
преобразовать линейно-поляризованную
волну на входе секции в волну с круговой
поляризацией на выходе. Действительно,
если диэлектрическая пластина
-
секции расположена под углом 45° к
вектору поля Е на входе, то составляющие
поля
и
будут
равны по амплитуде. На выходе секции
они будут иметь сдвиг фазы 90°, т. е. будут
в пространственной и временной
квадратуре. А это и является условием
круговой поляризации.
Фильтры типов волн. В общем случае линия передачи является многоволновой. Однако в технике СВЧ часто требуется передать волну только одного типа. Если размеры линии передачи удовлетворяют условию существования волны только основного типа, то, как правило, сама линия передачи является фильтром типов волн. В ней может распространяться исключительно волна одного типа. Если же размеры линии передачи допускают существование нескольких типов волн и требуется передача энергии на одном из них, то остальные типы волн должны не пропускаться. Энергия этих типов волн в зависимости от вида фильтра либо поглощается, либо отражается к генератору.

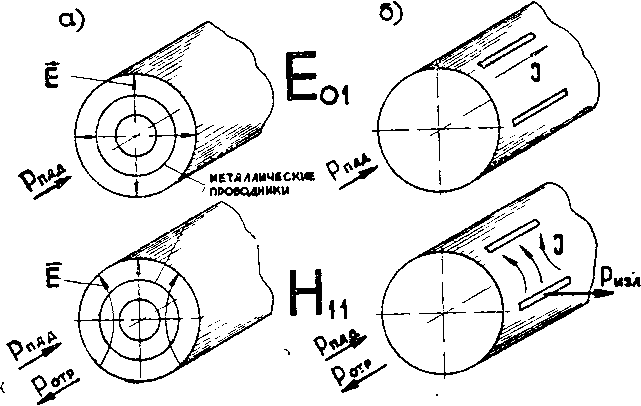

Допустим, что в круглом волноводе требуется передавать энергию на осесимметричной волне типа Е01. Из диаграммы типов волн следует, что волна этого типа не является основной. Поэтому если в линии передачи имеются какие-либо неоднородности, то энергия волны типа Е01 будет переходить в энергию волны основного типа H11. Однако требуется, чтобы на выходе линии передачи волна H11 отсутствовала. В задачу фильтра волны Е01 в круглом волноводе и входит отражение или поглощение энергии волны типа H11. Конструктивно фильтр, отражающий волны типа H11 может быть выполнен следующим образом. В круглом волноводе (рис. 4.25а) размещается решетка из концентрических металлических проводников. Силовые линии вектора напряженности электрического поля в случае волны типа перпендикулярны проводам решетки. Следовательно, на прохождение волны типа решетка не повлияет. У волны же H11 электрическое поле имеет составляющие, касательные к металлическим проводникам решетки. Для удовлетворения граничного условия на металле должна существовать отраженная волна. Поэтому волна типа H11 претерпевает отражение. Таким образом, проводники в виде окружностей в круглом волноводе являются фильтрами волны типа .
Фильтрами волны являются и продольные щели в стенках волновода (рис. 4.25б). Волна типа имеет на внутренней стенке волновода только продольные электрические токи. Но щель в волноводе возбуждается исключительно токами, перпендикулярными ей. Поэтому на прохождение волны типа продольные щели не влияют. Волна же типа H11, имеющая поперечные токи, будет возбуждать продольные щели и энергия волны H11 будет через них излучаться. Обычно за щелями вне волновода конструируется коаксиальный резонатор с расположенным внутри него поглощающим материалом, в котором и теряется энергия волны типа H11
Рис. 4.25.

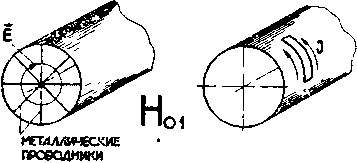

Устройство, фильтрующее волну типа H01 в круглом волноводе, показано на рис. 4.26. Радиальные металлические проводники не изменяют структуру поля волны типа H01 пустого круглого волновода, поэтому они не оказывают влияния на прохождение волны этого типа. Для других типов волн решетка радиальных стержней является отражающей.
Рис. 4.26.
Вращающиеся сочленения. Иногда возникает необходимость поворота подвижной части системы (антенны) относительно неподвижной (передатчика). Аналогичная задача возникает в различных измерительных методах. Тогда в линию передачи ставится вращающееся сочленение.
Вращающееся сочленение представляет собой соединительное устройство, позволяющее поворачивать одну часть тракта относительно другой. Основным требованием к вращающемуся сочленению является независимость коэффициента передачи от угла поворота. Необходимо также, чтобы вращающееся сочленение имело минимальные потери, как активные, так и на отражение.

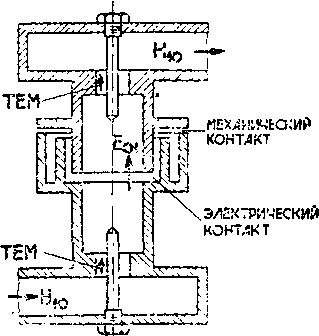

О
дна
из конструкций волноводного вращающегося
сочленения показана на рис. 4.27.
Рис. 4.27.
В нем волна типа H10 прямоугольного волновода с помощью коаксиально зондового перехода преобразуется в осесимметричную волну типа круглого волновода. Контакт между частями вращающегося сочленения выполнен по дроссельной схеме аналогичной по принципу действия и свойствам дроссельному соединению коаксиальных линий. Отрезок коаксиальной линии с волной типа ТЕМ в зондовом переходе выполняет роль фильтра волны осесимметричного типа.
