Вопрос 3. Световоды. Структура и параметры диэлектрических волноводов.
В СВЧ - диапазоне диэлектрические волноводы применяются в качестве линий передачи миллиметровых и субмиллиметровых волн, так как обеспечивают на этих длинах волн передачу большей мощности с меньшими потерями, чем металлические линии передачи. В них используются в основном диэлектрические стержни из полимерных материалов (полиэтилен, фторопласт, органическое стекло) круглого, эллиптического или прямоугольного сечения. Последние две формы сечения позволяют обеспечить фиксацию плоскости поляризации волны, однако их расчет более сложен, чем круглого ДВ.
Рассмотрим основные параметры волны типа ЕН10 в круглом ДВ. Особенностью открытых линий передачи является наличие электромагнитного поля и потока энергии в окружающем волновод пространстве. Граничный радиус поля г0 принято определять из условия
При этом, как показывают расчеты, внутри окружности радиусом r0 проходит 80—90% энергии волны, а напряженность поля при r=r0 составляет 5—10% от напряженности поля на поверхности стержня. Для нормального распространения волны в диэлектрическом волноводе необходимо иметь вокруг него свободное пространство в радиусе (2— 3) r0, что создает трудности при его установке в аппаратуру.
Рабочий диапазон частот круглого ДВ ограничен сверху значением кс = 2,405, или
если диэлектрический стержень находится в воздухе или вакууме. Хотя критическая частота волны типа ЕН10 равна нулю, на очень низких частотах значение стремится к нулю, а фазовая скорость волны — к скорости света в окружающей среде. Это приводит к увеличению граничного радиуса r0 и потере способности волны следовать за изгибами стержня. Поэтому нижнюю границу рабочего диапазона fн находят из условия , т. е. фазовая скорость должна быть меньше скорости света в окружающей среде хотя бы на 0,1%. При и это эквивалентно неравенству , что определяет значение . Для стержня из полиэтилена радиусом 1 см, находящегося в воздухе fн = 3,8 ГГц; = 0,036; r0н = 28 см; fс = 9,4 ГГц.

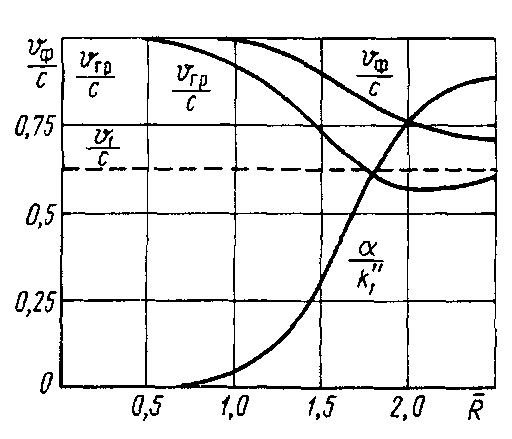

Затухание волн в волноводе обусловлено потерями в диэлектрике. Его значение пропорционально потоку энергии волны, распространяющемуся в стержне, так как в воздухе диэлектрические потери весьма малы. Отсюда следует, что отношение этого потока к общей мощности волны не должно быть слишком большим. Это условие ограничивает рабочий диапазон со стороны высоких частот значением . Зависимость основных параметров круглого диэлектрического волновода от нормированной частоты показана на рис. 5.15.
Рис. 5.15.
Как видно из графика, в оптимальном рабочем диапазоне постоянная затухания волны типа ЕН10 в круглом ДВ составляет 5—15% от постоянной затухания плоской Т-волны в материале стержня.
Из выражения для нормированной частоты следует, что при близких по значению показателях преломления сред, образующих волновод, его характерный размер а может быть много больше длины волны в свободном пространстве при сохранении одномодового или близкого к нему режима работы волновода. Это обстоятельство используется при создании диэлектрических волноводов оптического диапазона — световодов.

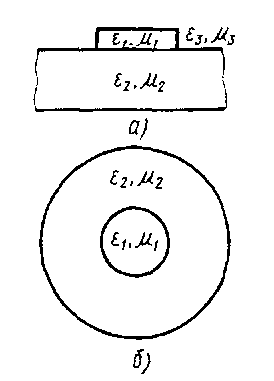

В настоящее время применяются в основном пленочные и волоконные световоды. Основу пленочного световода составляет пленка, выращенная на диэлектрической подложке или сформированная в ней методами интегральной технологии (рис. 5.16а). Показатель преломления подложки должен быть меньше, чем пленки. Такие волноводы используются для передачи света на небольшие расстояния — в пределах интегральной схемы оптического диапазона. Анализ показывает, что в пленочных ДВ возможно существование волн трех типов: свободных волн в воздухе, фазовая скорость которых , свободных волн в подложке и направленных волн в пленке (волноводные моды), фазовая скорость которых удовлетворяет неравенству .
Рис. 5.16.

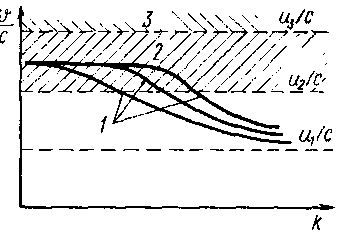

Области существования этих типов волн показаны на дисперсионной характеристике пленочного ДВ (рис. 5.17, 1 — волноводные волны в пленке; 2—область свободных волн в подложке; 3 — область свободных волн в воздухе). Для передачи информации используются волны третьего типа.
Рис. 5.17.
Волоконный диэлектрический волновод (световод) состоит из сердцевины (керна) и оболочки круглого поперечного сечения. Керн и оболочка выполнены из специальных стекол, отличающихся коэффициентом преломления и сваренных между собой (рис. 5.17б). На наружную поверхность оболочки наносится поглощающее свет покрытие. Жгуты таких волокон (оптические кабели) применяются для передачи изображений, а также информации на большие расстояния (дальняя оптическая связь).
В первом случае диаметр керна составляет 10—20 мкм, диаметр оболочки — 50 мкм, . При длине волны излучения = 600 нм нормированная частота . При таком значении R в волноводе может распространяться несколько тысяч типов волн. Различие их фазовых и групповых скоростей в данном случае не имеет значения, так как при передаче даже быстро движущихся изображений на небольшие расстояния яркость на входе каждого световода меняется медленно по сравнению с временем пробега сигнала по световоду.
Для передачи больших объемов информации на значительные расстояния желательно обеспечить одномодовый режим работы световода. С этой целью диаметр сердцевины уменьшают до 3—5 мкм, а нормированную диэлектрическую проницаемость до 1,005—1,01. Применение специальных, особо чистых стекол и современной технологии изготовления световодов для дальней связи позволило снизить затухание в них до 0,2 дБ/км на длине волны =1,55 мкм, что в десятки раз меньше затухания при распространении этого же излучения в атмосфере. Наименьшее значение затухания и дисперсии получается в градиентных световодах, показатель преломления которых плавно меняется по радиусу, например по параболическому закону. Применение новых материалов позволяет снизить затухание в световодах еще на порядок.
В заключение рассмотрим особенности распространения электромагнитных волн в диэлектрических трубках. При больших углах падения луча парциальной волны на внутреннюю поверхность трубки происходит полное внутреннее отражение от ее наружной поверхности (рис. 5.18).
Рис. 5.18.
Соответствующий тип волны распространяется с очень малым затуханием, так как большая часть его электромагнитного поля сосредоточена внутри трубки (в воздухе).
Небольшое уменьшение угла падения приводит к появлению преломленного луча и излучению энергии из трубки. Такие типы волн имеют большую постоянную затухания. Поэтому диэлектрическая трубка имеет разреженный спектр типов волн и может работать в одномодовом режиме при больших по сравнению с длиной волны размерах поперечного сечения. Таким образом, ее можно рассматривать как сверхразмерный диэлектрический волновод.
