- •Общие закономерности реакций полимеризации
- •Полимеры непредельных ароматических ув
- •Производство аминоальдегидных полимеров.
- •Анилиноформальдегидные полимеры
- •Общие закономерности реакции поликонденсации
- •Полиэтилен высокого давления (низкой плотности)
- •Производство полиакрилонитрила в водных р-рах минеральных солей
- •3 Билет
- •2. Производство пэнд (вп). Особенности структуры и свойств.
- •3. Технология получения пан в дмфа.
- •4 Билет
- •1. Полипропилен и полиизобутилен. Производство, свойства, применение.
- •2. Пв карбазол, пв пиридин.
- •3. Фенопласты, получение полимерных материалов из новолачных и резольных пресс-порошков.
- •Поливинилхлорид. Свойства. Применение.
- •Технология производства пэнд (вп) в жидкой фазе.
- •Особенности процессов синтеза фенолоальдегидных полимеров.
- •Билет№6
- •Сополимеры винилхлорида. Получение и свойства винипласта, пластиката, вспененного поливинилхлорида.
- •Производство суспензионного полистирола.
- •Пресс материалы с волокнистыми наполнителями.
- •Вопрос 1: птфэ.
- •Вопрос2: Полик-ция в кислой и щелочной среде фенола с формальдегидом, получение новолачных и резольных олигомеров на основе фенола и альдегидов.
- •Вопрос 3: Пресс-материалы с листовым наполнителем.
- •Вопрос 1: Акриловые полимеры: получение, свойства.
- •Вопрос 2: Производство пвх (суспенз., эмульсионным способом и в р-ре).
- •Вопрос 3: Полимеры на основе формальдегида и гомологов фенола.
- •Вопрос 1: пан
- •Вопрос 2: Ионно-координационная полим-ция
- •Вопрос 3: Производство полиэтилена высокого давления в автоклаве с мешалкой
- •Вопрос 2: Пластмассы и лакокрасочные мат-лы на основе меламиноформальдегидных олигомеров (МлФо)
- •1. Простые полиэфиры, полиформальдегид, сополимеры фа.
- •2. Способы проведения поликонденсации
- •3. Технология производства пс суспензионным способом.
- •1. Полиакриленоксиды, пентомпласт.
- •2. Равновесная и неравновесная поликонденсация.
- •3. Полиуретан.
- •Вопрос 1: Способы проведения поликонденсации
- •Вопрос 2: Акриловые полимеры: получение, свойства.
- •3. Технология получения новолачных ффо (рис. 23, 24)
- •Вопрос 1. Общие закономерности реакций поликонденсации
- •Вопрос 2: пс. Получение, свойства
- •Вопрос 3: Технология получения пэвд в трубчатом реакторе (рис.1)
- •Вопрос 1: Поликонденсация фенола с фа.
- •Вопрос 2: Сополимеры вх
- •Вопрос 3: Производство полиэтилена высокого давления в автоклаве с мешалкой
- •Вопрос 1: Ионно-координационная полим-ция
- •Вопрос 2: Технология получения пвх
- •Вопрос 3: Пентапласт [поли-3,3-бис(хлорметил)оксациклобутан]
- •Вопрос 1: Кумароно-инденовые полимеры
- •Вопрос 2: Технология производства пэвд в автоклаве с мешалкой
- •3. Поликонденсация в кислой среде
- •Вопрос 3: Отверждение ффо
- •Вопрос 1: пэСрД
- •Вопрос 2: Сополимеры тфэ
- •Вопрос 3: Получение резольных олигомеров на основе фенола и формальдегида
- •Вопрос 1: птфэ.
- •2. Производство эмульсионного пвх.
- •3. Карбамидоформальдегидные полимеры
- •Вопрос 1: Способы проведения полимеризации
- •Вопрос 2: Меламиноформальдегидные олигомеры
- •Вопрос 3: пмма: технология получения, свойства, применение
Производство полиакрилонитрила в водных р-рах минеральных солей
Полимер нитрила акриловой кислоты (полиакрилонитрил) был впервые получен из этиленциангидрина и амида акриловой кислоты. Карозерс разработал метод получения латексов изполиакрилонитрил а. Позднее был предложен метод сополимеризации акрилонитрила с бутадиеном (нитрильный каучук).
Поскольку полиакрилонитрил не растворялся в известных органических растворителях, его невозможно было перерабатывать в волокна. Впервые волокно из полиакрилонитрила получили с использованием в качестве растворителя диметилформамида.
Позднее было установлено, что полиакрилонитрил растворяется в концентрированном водном растворе роданида натрия или кальция. Это имело большое значение для усовершенствования технологии получения полиакрилонитрила.
Полиакрилонитрил и различные сополимеры на его основе нашли широкое применение в производстве волокна типа «нитрон», бутадиен-нитрильного каучука, ударопрочного полистирола и т. д.
Полимеризация акрилонитрила

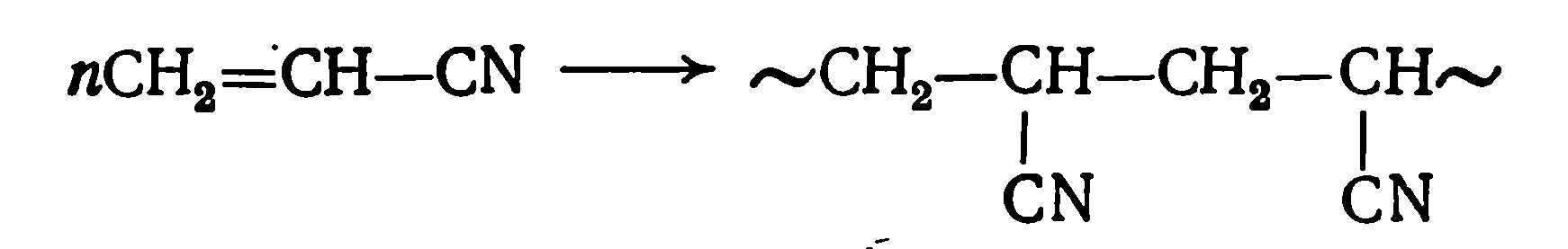

Акрилонитрил в присутствии инициаторов легко вступает в реакцию полимеризации, сопровождающуюся выделением 73,3 кДж/моль тепла:
В качестве инициаторов применяют пероксиды, азо- и диазо- соединения, а также элементоорганические соединения.
Кислород ингибирует полимеризацию акрилонитрила, поэтому процесс проводят в среде азота. Скорость реакции значительно возрастает в присутствии следов ионов меди или железа.
При полимеризации акрилонитрила используют также окислительно-восстановительные системы. Чаще всего применяют персульфат аммония с тиосульфатом или гидросульфитом натрия, что позволяет проводить реакцию при более низких температурах и получать полимер с более высокой молекулярной массой.
Акрилонитрил растворяется в воде (при 20 °С растворяется 7% акрилонитрила).
В промышленности полимеризацию акрилонитрила проводят в воде, в водных растворах минеральных солей, в органических растворителях и в блоке. Наибольшее распространение получили методы полимеризации акрилонитрила в водной среде и водных растворах минеральных солей.
Производство полиакрилонитрила в водных растворах минеральных солей:
Для полимеризации акрилонитрила могут применяться водные растворы роданида натрия, перхлоратов натрия, кальция, алюминия и магния. Процесс проводят непрерывным способом в аппарате, снабженном мешалкой, системой обогрева и охлаждения, при 79—80,5°С и атмосферном давлении. В реактор, содержащий 50,5%-ный водный раствор роданида натрия, вводят смесь 92% акрилонитрила, 6% метилакрилата, 1% итаконовой кислоты, 0,1% инициатора — динитрилаазобисизомасляной кислоты и другие добавки, способствующие регулированию роста цепи. Реакционная смесь непрерывно подается в аппарат снизу,, а раствор полимера отводится сверху. Продолжительность полимеризации 1—1,5 ч. Конверсия мономера составляет около 78%.
Образующийся полимер растворяется в водном растворе роданида натрия. В результате полимеризации получается раствор полиакрилонитрила с характеристической вязкостью 1,2. Раствор используют для изготовления синтетического волокна нитрон и пленок. Молекулярная масса полимера, полученного этим способом, равна 40 000—45 000.
Свойства и применение полиакрилонитрила
Полиакрилонитрил цредставляет собой неплавкий и труднорастворимый аморфный полимер. При 220—230 °С он размягчается и разлагается с образованием газообразных продуктов, главным образом аммиака. При 170 °С происходит также выделение цианистого водорода.
Полиакрилонитрил не набухает и не растворяется в обычных органических растворителях. Он растворяется в диметилформамиде, в динитриле янтарной кислоты, в концентрированных водных растворах некоторых минеральных солей.
Непластифицированный полиакрилонитрил является хрупким. Полимер мало размягчается при нагревании, поэтому переработка полиакрилонитрила в изделия затруднена.
Полиакрилонитрил обладает достаточной стойкостью ко многим химическим реагентам. Слабые растворы щелочей не оказывают заметного действия, однако при повышении температуры и рН щелочного раствора нитрильные группы полимера начинают омыляться с образованием амидных групп, а при дальнейшем действии часть амидных групп переходит в карбоксильные.
При обработке полиакрилонитрила раствором соды степень омыления достигает 30—40%. При действии на полиакрилонитрил концентрированной серной кислоты (75—95%-ной) нахолоду образуется продукт, содержащий имидные остатки. С повышением температуры степень имидизации полимера увеличивается. При действии радиоактивных излучений происходит выделение газообразных продуктов в результате разрушения полиакрилонитрила.
Большая часть полиакрилонитрила используется для получения волокна, которое применяют для изготовления различных тканей, рыболовных сетей, транспортерных лент, в качестве наполнителей при получении слоистых пластиков.
