- •Общие закономерности реакций полимеризации
- •Полимеры непредельных ароматических ув
- •Производство аминоальдегидных полимеров.
- •Анилиноформальдегидные полимеры
- •Общие закономерности реакции поликонденсации
- •Полиэтилен высокого давления (низкой плотности)
- •Производство полиакрилонитрила в водных р-рах минеральных солей
- •3 Билет
- •2. Производство пэнд (вп). Особенности структуры и свойств.
- •3. Технология получения пан в дмфа.
- •4 Билет
- •1. Полипропилен и полиизобутилен. Производство, свойства, применение.
- •2. Пв карбазол, пв пиридин.
- •3. Фенопласты, получение полимерных материалов из новолачных и резольных пресс-порошков.
- •Поливинилхлорид. Свойства. Применение.
- •Технология производства пэнд (вп) в жидкой фазе.
- •Особенности процессов синтеза фенолоальдегидных полимеров.
- •Билет№6
- •Сополимеры винилхлорида. Получение и свойства винипласта, пластиката, вспененного поливинилхлорида.
- •Производство суспензионного полистирола.
- •Пресс материалы с волокнистыми наполнителями.
- •Вопрос 1: птфэ.
- •Вопрос2: Полик-ция в кислой и щелочной среде фенола с формальдегидом, получение новолачных и резольных олигомеров на основе фенола и альдегидов.
- •Вопрос 3: Пресс-материалы с листовым наполнителем.
- •Вопрос 1: Акриловые полимеры: получение, свойства.
- •Вопрос 2: Производство пвх (суспенз., эмульсионным способом и в р-ре).
- •Вопрос 3: Полимеры на основе формальдегида и гомологов фенола.
- •Вопрос 1: пан
- •Вопрос 2: Ионно-координационная полим-ция
- •Вопрос 3: Производство полиэтилена высокого давления в автоклаве с мешалкой
- •Вопрос 2: Пластмассы и лакокрасочные мат-лы на основе меламиноформальдегидных олигомеров (МлФо)
- •1. Простые полиэфиры, полиформальдегид, сополимеры фа.
- •2. Способы проведения поликонденсации
- •3. Технология производства пс суспензионным способом.
- •1. Полиакриленоксиды, пентомпласт.
- •2. Равновесная и неравновесная поликонденсация.
- •3. Полиуретан.
- •Вопрос 1: Способы проведения поликонденсации
- •Вопрос 2: Акриловые полимеры: получение, свойства.
- •3. Технология получения новолачных ффо (рис. 23, 24)
- •Вопрос 1. Общие закономерности реакций поликонденсации
- •Вопрос 2: пс. Получение, свойства
- •Вопрос 3: Технология получения пэвд в трубчатом реакторе (рис.1)
- •Вопрос 1: Поликонденсация фенола с фа.
- •Вопрос 2: Сополимеры вх
- •Вопрос 3: Производство полиэтилена высокого давления в автоклаве с мешалкой
- •Вопрос 1: Ионно-координационная полим-ция
- •Вопрос 2: Технология получения пвх
- •Вопрос 3: Пентапласт [поли-3,3-бис(хлорметил)оксациклобутан]
- •Вопрос 1: Кумароно-инденовые полимеры
- •Вопрос 2: Технология производства пэвд в автоклаве с мешалкой
- •3. Поликонденсация в кислой среде
- •Вопрос 3: Отверждение ффо
- •Вопрос 1: пэСрД
- •Вопрос 2: Сополимеры тфэ
- •Вопрос 3: Получение резольных олигомеров на основе фенола и формальдегида
- •Вопрос 1: птфэ.
- •2. Производство эмульсионного пвх.
- •3. Карбамидоформальдегидные полимеры
- •Вопрос 1: Способы проведения полимеризации
- •Вопрос 2: Меламиноформальдегидные олигомеры
- •Вопрос 3: пмма: технология получения, свойства, применение
3. Технология производства пс суспензионным способом.
Технологический процесс получения суспензионного полистирола периодическим способом состоит из стадий подготовки сырья (очистка стирола от гидрохинона, приготовление раствора стабилизатора в воде, приготовление раствора инициатора в стироле и др.), смешения компонентов, полимеризации, просева, промывки полистирола и отжима на центрифуге, сушки, гранулирования и упаковки готового полистирола.
Технологическая схема процесса получения суспензионного полистирола периодическим способом приведена на рис.
Растворы инициаторов из аппаратов 1 и стирол из емкости 2 подаются в реактор 3 на полимеризацию.
Полимеризация стирола проводится при непрерывном перемешивании в течение 12—15 ч при 85—l30°C. По завершении процесса реакционная смесь охлаждается до 45—50 °С. При использовании в качестве стабилизатора гидроксида магния реакционная масса нейтрализуется серной кислотой. Затем суспензия полимера в водной фазе перекачивается насосом через сито 5 в промежуточную емкость 4, в которой ПС поддерживается мешалкой во взвешенном состоянии. Далее полимер поступает на центрифугу 6 для отделения от водной фазы и промывки. Центрифуга может работать как периодически, так и непрерывно.
Начиная со стадии центрифугирования, процесс можно проводить по непрерывной схеме. В этом случае процесс суспензионной полимеризации будет комбинированным (периодическим до стадии центрифугирования, непрерывным — после центрифугирования).
Отжатый полистирол с содержанием влаги около 4% подается в сушилку 7. При периодическом способе используют сушилку барабанного типа, при непрерывном — сушилку в кипящем слое.
В случае необходимости полистирол смешивают с другими компонентами и гранулируют. Готовый продукт передают на упаковку.
Билет 12
1. Полиакриленоксиды, пентомпласт.
Исходное сырье для получения полиалкиленоксидов
Из полимерных олефиноксидов промышленное значение имеют полиэти- леноксид и полипропиленоксид, которые получаются соответственно из эти- леноксида и пропиленоксида. Этиленоксид — бесцветная жидкость со специфическим запахом, т. пл. 10,73 °С, температура замерзания —112,5°С, nD8,4= 1,360.

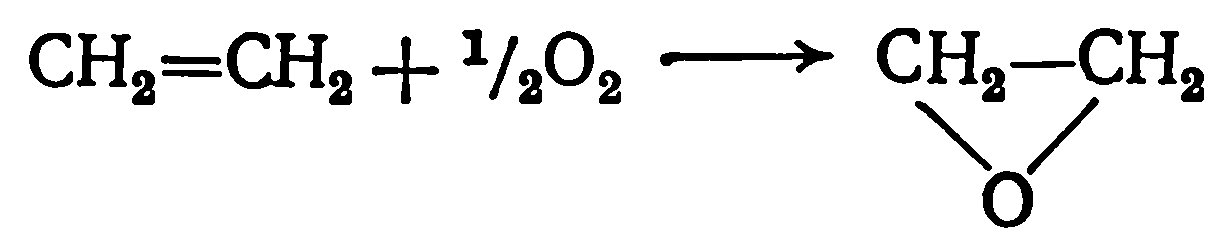

Этиленоксид получают прямым окислением этилена на серебряноплатино- вом катализаторе при 200—300 °С:

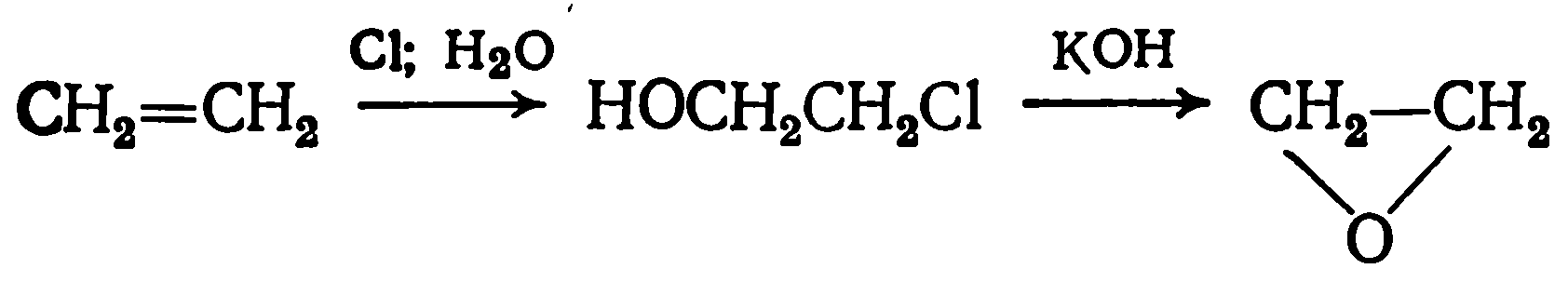

или обработкой этилена хлором с получением этиленхлоргидрина и его последующим дегидрохлорированием:
Пары этиленоксида крайне токсичны. Предельно допустимая концентрация его в воздухе 1,0~6 кг/м3 (1 мг/м3). Жидкий этиленоксид в присутствии влаги вызывает сильные ожоги. Смеси этиленоксида с воздухом взрывоопасны в широких концентрационных пределах — от 3 до 100%.
Пропиленоксид — бесцветная жидкость с эфирным запахом, темп. кип. 34,6 °С, темп. пл. —112,1 °С,nD20— 1,3664. Он токсичен, но в меньшей степени, чем этиленоксид. При попадании на кожу вызывает ожоги. Имеет низкую температуру воспламенения (—28,9 °С), что требует особых мер предосторожности при работе с ним. Пропиленоксид получают дегидрохлорированием пропиленхлоргидрина, либо прямым окислением пропилена.
Пропиленхлоргидрин получают гидрохлорированием пропилена при 35— 45 °С. Хлоргидрин омыляют известковым молоком. Пропиленоксид образуется с высоким выходом (92—93%). Очистку проводят ректификацией.
Полимеризация олефиноксидов
Органические оксиды обладают высокой реакционной способностью и полимеризуются в присутствии многих катализаторов,, в основном ионного типа. Все органические оксиды полимеризуются по механизму координационно-катионной и катионной полимеризации, в то время как а-оксиды полимеризуются по анионному механизму.
Особенности полимеризации оксидов олефинов обусловлены напряженностью цикла, являющейся следствием искажения валентных углов, и донорными свойствами эфирного кислорода. Поэтому основность мономера также важна, как и напряженность цикла. При катионной полимеризации в качестве инициал торов чаще всего используют кислоты Льюиса, особенно BF3
Полиэтиленоксид ~СН2—СН2—О—СН2—СН2—0~
в зависимости от способа получения и молекулярной массы резко различается по свойствам и областям применения. Полиэти- ленгликоли с молекулярной массой до 40 000 получаются в присутствии инициаторов — гликолей (чаще всего этиленгликоля). При 100—150 °С процесс протекает до полного исчерпывания мономера, поэтому молекулярная масса полимера зависит от соотношения гликоль: этиленоксид. Чем выше содержание гликоля, тем ниже молекулярная масса образующегося продукта. Скорость подачи мономера в реактор должна обеспечивать возможность отвода тепла. В результате полимеризации образуется полимер с концевыми гидроксильными группами, который используют главным образом в производстве полиуретанов для придания им высокой прочности, эластичности и низкой температуры хрупкости. В зависимости от молекулярной массы полиэтиленгликоли могут быть жидкими и воскообразными. Их используют в качестве смачивателей, умягчителей, антистатических агентов в текстильной промышленности. В фармацевтической промышленности они служат связующим, их применяют как компоненты моющих средств.
Высокомолекулярные полимеры этиленоксида (молекулярная масса 500 000—10 000 000)—водорастворимые продукты. Их получают в виде порошка или мелких гранул суспензионной полимеризацией при 20—50 °Сibсреде осадителей полимера. В качестве катализаторов используют Zn- и Mg-органические соединения, амиды и др. Степень кристалличности полимера достигает 92—95%. Полимеры растворимы также во многих органических растворителях (за исключением парафиновых углеводородов).
Полимер легко перерабатывается экструзией, литьем, каландрованием, хорошо прессуется. Из него можно получать нити и пленки, обладающие высокой прочностью и эластичностью. Механические свойства полимера мало изменяются на воздухе с влажностью ниже 90%; при более высокой влажности они резко ухудшаются. Полимер стоек к действию масел и смазок.
Температура плавления…..66—68°С Морозостойкость….—50°С
Высокомолекулярный полиэтиленоксид может применяться в текстильной промышленности для шлихтования тканей, изготовления нетканых материалов и т. п.
В лакокрасочной промышленности он используется как загуститель при изготовлении латексных красок и латексов, в пищевой — как упаковочный материал. Низкая токсичность и стойкость к действию кислорода позволяют применять этот полимер в медицине, фармацевтической промышленности. Высокомолекулярный полиэтиленоксид обладает хорошими коагулирующими и флокулирующими свойствами, при этом он менее чувствителен к рН среды, чем, например, полиакриламид.
Полиэтиленоксид способен значительно (до 70%) снижать гидродинамическое сопротивление в водных и водно-органических растворах при концентрации полимера 0,001—0,003%. Этот эффект возрастает с увеличением молекулярной массы, но снижается с повышением температуры. Полиэтиленоксид используют для снижения гидродинамического сопротивления в трубопроводах при перекачке жидкостей, растворов, пульп.

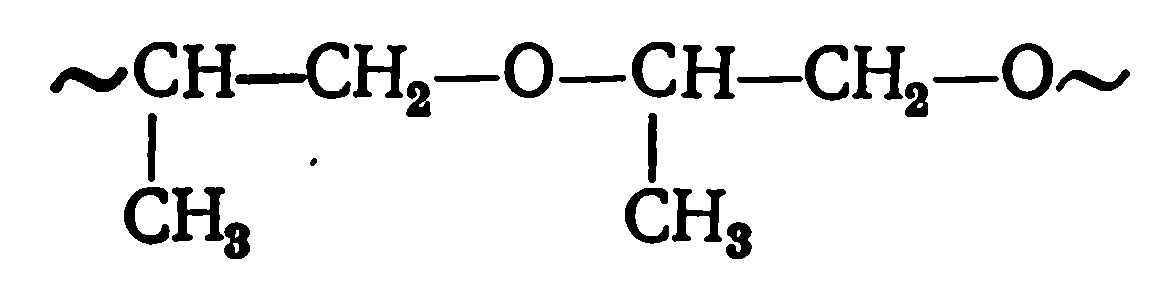

Полипропиленоксид
получают полимеризацией пропиленоксида в присутствии (в качестве катализатора) моноглицерата К.
В полимеризатор загружают катализатор в виде раствора в глицерине и охлажденный до 0—10 °С пропиленоксид в количестве 30% от расчетного. От соотношения реагирующих веществ зависит молекулярная масса образующегося полипропиленоксида. С увеличением содержания пропиленоксида возрастает молекулярная масса полимера.
Смесь катализатора, глицерина и пропиленоксида нагревают до 60 °С, но с такой скоростью, чтобы давление в аппарате не превышало 350 ±150 кПа. По мере вступления в реакцию пропиленоксида давление в аппарате снижается, а температура повышается до 90±2°С. При этом скорость повышения температуры должна быть такой, чтобы давление в реакторе оставалось ниже 450 кПа. В ходе полимеризации давление уменьшается за счет расходования пропиленоксида. Температуру повышают до 100±5°С и подают остальное количество пропиленоксида со скоростью, обеспечивающей давление в полимеризаторе 350± ±150 кПа. Реакция сопровождается значительным выделением тепла 105,2 кДж/моль, поэтому для поддержания температуры на заданном уровне в рубашку реактора подается охлажденная до 8—12 °С вода. После загрузки расчетного количества пропиленоксида температуру повышают до 117±3°С и при этой температуре выдерживают массу до достижения заданных вязкости и гидроксильного числа (около 2 ч.).
По окончании полимеризации полипропиленоксид поступает на очистку. Для этого полимер (100 масс.ч.) смешивают с обессоленной водой (2,5 масс.ч.), бентонитом (13—15 масс, ч.) для связывания КОН и дибутил-n-крезолом, или топанолом (0,1 масс.ч.)—стабилизатором-антиоксидантом. После загрузки всех компонентов температуру повышают до 120±5°С. При этой температуре смесь перемешивают 2—4 ч. В,конце стадии очистки рН массы не должен превышать 7,5. В том случае, если рН окажется выше нормы, в систему вводят дополнительное ка- личество бентонита. После фильтрации на фильтр-прессах масса поступает на сушку в роторный испаритель (температура 115±5°С и остаточное давление 4 кПа) и высушивается до содержания влаги менее 0,3%. Готовый полипропиленоксид после сушки представляет собой вязкую жидкость от желтого до коричневого цвета.
Полимер должен удовлетворять следующим требованиям:
Содержание гидроксильных групп, мг КОН/г 1/5—1,7
Возможны два способа проведения полимеризации в растворе, зависящие от того, растворим или нерастворим в растворителе образующийся полимер. По первому способу применяется растворитель, который растворяет и мономер, и полимер. Получаемый раствор полимера (лак) используют как таковой или полимер выделяют. По второму способу применяют растворитель, который растворяет мономер, но не растворяет полимер- Образующийся полимер выпадает в осадок. 3
Однако большое количество сточных вод, требующих очистки от токсичных мономеров, трудоемкость стадии сушки тонкодисперсного полимера ограничивают в ряде случаев возможности применения эмульсионного способа. Кроме того, недостатком способа является загрязнение полимера остатками эмульгатора и других добавок, что ухудшает его электрические свойства. 4
Полимеры, получаемые суспензионной полимеризацией по молекулярной массе и молекулярно-массовому распределению занимают, как правило, промежуточное положение между блочными и суспензионными полимерами. 4
Возможны два способа проведения полимеризации в растворе, зависящие от того, растворим или нерастворим в растворителе образующийся полимер. По первому способу применяется растворитель, который растворяет и мономер, и полимер. Получаемый раствор полимера (лак) используют как таковой или полимер выделяют. По второму способу применяют растворитель, который растворяет мономер, но не растворяет полимер. Образующийся полимер выпадает в осадок. 186
Однако большое количество сточных вод, требующих очистки от токсичных мономеров, трудоемкость стадии сушки тонкодисперсного полимера ограничивают в ряде случаев возможности применения эмульсионного способа. Кроме того, недостатком способа является загрязнение полимера остатками эмульгатора и других добавок, что ухудшает его электрические свойства. 187
Полимеры, получаемые суспензионной полимеризацией по молекулярной массе и молекулярно-массовому распределению занимают, как правило, промежуточное положение между блочными и суспензионными полимерами. 187
рН 6,5—7,7
Вязкость по Хепплеру при 25°С, Н-с/м2 . . 0,78—0,90

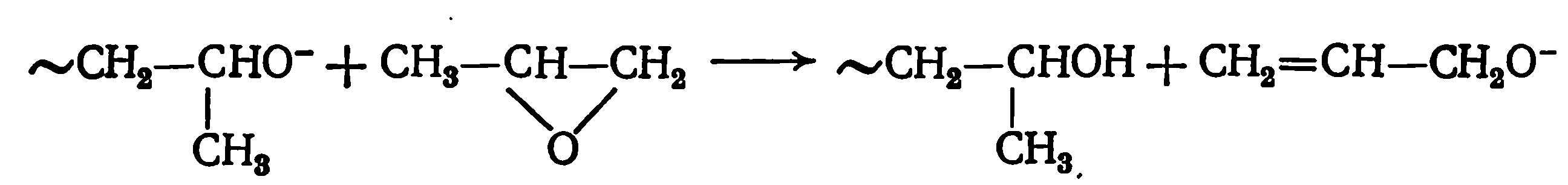

В результате протекания реакций передачи цепи на мономер в макромолекулах пропиленоксида могут образовываться ненасыщенные концевые группы:
Этот процесс подавляется введением гидроксилсодержащих добавок (например, глицерина). Полипропиленгликоль имеет узкое ММР (Мw/Мn≈1,14—1,25).
Он растворяется в кетонах, хлорированных углеводородах, бензоле, толуоле. Полимер используется для получения полиуретанов, сополимеров с непредельными органическими оксидами — бутадиенмонооксидом, аллилглицидиловым эфиром, глицидилметакрилатом. Введение этих мономеров в цепь уменьшает способность полимера к кристаллизации и делает возможной вулканизацию сополимера серой. Получаемые каучуки по морозостойкости, стойкости к действию озона, механическим свойствам (разрушающее напряжение при растяжении до 20 МПа, относительное удлинение при разрыве до 600%) не уступают натуральному каучуку.
Пентапласт [поли-3,3-бис(хлорметил)оксациклобутан]
Важное практическое значение приобрели производные полипропиленоксида на основе пентаэритрита. Полимеризацией 3,3-бис(хлорметил)оксациклобутана получают полимер, выпускаемый под названием, — «пентапласт» или «пентон»

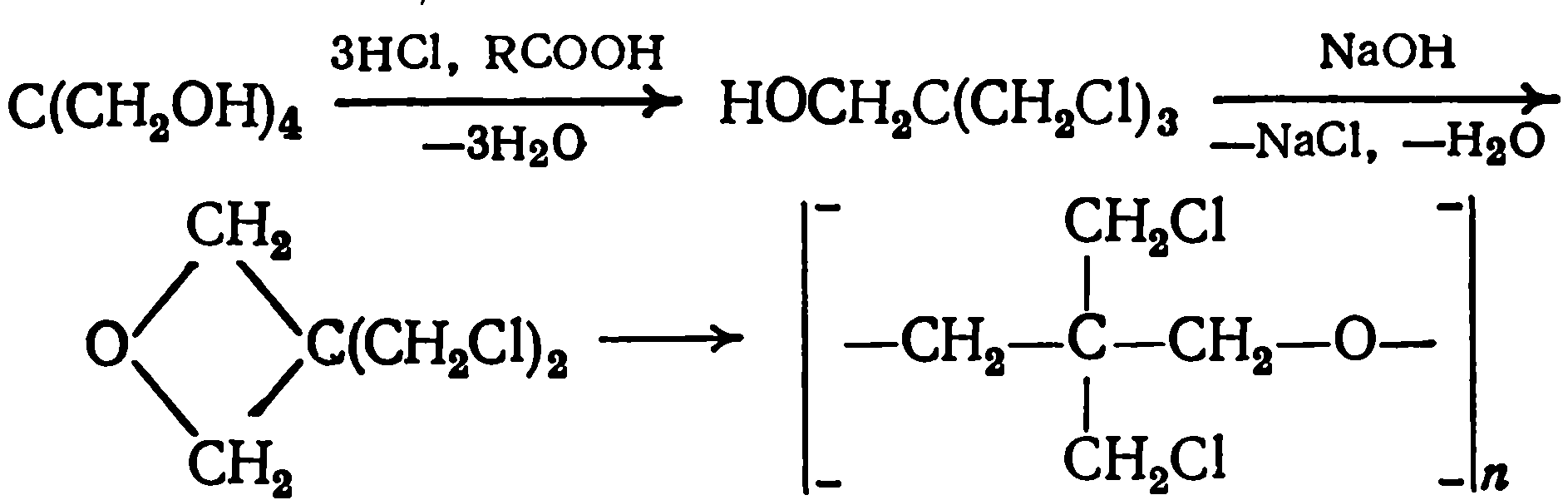

Исходным сырьем для его получения служит 3,3-дихлорметилоксациклобутан, синтез которого из пентаэритрита осуществляется в две стадии. Сначала гидрохлорированием пентаэритрита в среде уксусной или масляной кислоты (при 80—140 °С в течение 6—8 ч) получают трихлоргидрин, который обрабатывают 20%-ным водным раствором щелочи при 90—95 °С; далее мономер полимеризуется в соответствующий полимер:
Дихлорметилоксациклобутан — бесцветная жидкость с темп. пл. 18,9 °С, т. кип. 203 °С,nD20=1,4857—1,4860, плотностью 1296—1300 кг/м3. Мономер крайне нестоек и при хранении легко окисляется на воздухе. Поэтому в него вводят антиоксиданты (обычно ароматические амины), которые окрашивают мономер. Трудности, связанные с хранением мономера, относительно низкий его выход (на стадии гидрохлорирования получается смесь хлоргидринов пентаэритрита, состоящая из 10—15% моно-, 15—20% ди- и до 65% трихлоргидрина) ограничивают производство полимера на его основе.
Полимеризацию проводят в среде органических растворителей (метиленхлорида, метилхлорида, сернистого ангидрида и др.) в присутствии трифторида бора или триэтилалюминия при небольшом давлении, создаваемом в реакторе сухим азотом. Молекулярная масса получаемого полимера достигает 250000— 400000. Содержание связанного хлора 45,5%. Атомы хлора в молекуле полимера связаны непосредственно с атомами углерода. Эта связь характеризуется высокой химической стойкостью. При нагревании до 285 °С пентон размягчается, но не деструктируется.
Пентон стоек к действию большинства органических растворителей. Он растворяется только в циклогексаноне и хлорбензоле, а также в кипящем диоксане й диметилформамиде (выше- 110 °С), но при охлаждении растворов ниже 60 °С полностью из. них осаждается. Обладает высокой химической стойкостью; по. химической стойкости превосходит поливинилхлорид, но несколько уступает фторопластам. Он стоек к действию концентрированных минеральных кислот при нагревании до 100 °С, но. разрушается в кислотах окисляющего действия. Для повышения химической стойкости пентон часто наполняют тонкодисперсными наполнителями, например оксидом хрома.
Пентон хорошо перерабатывается литьем под давлением, экструзией с раздувом, вакуум- и пневмоформованием, хорошо сваривается в токе горячего воздуха. Молекулярную массу пентона характеризуют приведенной вязкостью 0,5%-ного раствора полимера в циклогексаноне, которая колеблется от 1,2 до 2.0. Пентон с приведенной вязкостью менее 1,6 применяют в основном для нанесения антикоррозионных покрытий на химическую аппаратуру и трубы, с вязкостью более 1,6 — для изготовления литьевых изделий с жесткими допусками (усадка при- литье 0,3—0,5%). При футеровке крупногабаритных аппаратов используется листовой пентапласт, который наклеивается на поверхность полярным клеем (например, эпоксидным) с последующей сваркой шва. При получении защитных покрытий по металлу — при толщине покрытия до 0,5 мм — используют метод вихревого или газопламенного напыления порошкообразного полимера. Покрытие меньшей толщины наносят распылением (или кистью) суспензии пентона в органических растворителях с последующим спеканием при 200-220°С.
