Конфигурационная программа h-master

Программа предназначена для работы с HART-устройствами через компьютер в соответствии с рисунком 4.1.9. Осуществляет следующие операции:

• считывание информации о HART-устройстве и сенсоре;

• настройку устройства;

• настройку сенсора;

• настройку ЦАП.

Рекомендуемое аппаратное обеспечение:

• процессор класса Pentium, 32 Мбайт ОЗУ;

• видеоадаптер SVGA 640x480, 256 цветов;

• наличие свободного асинхронного коммуникационного порта (COM-порта);

• 10 Мбайт свободного пространства на жестком диске.

Необходимое программное обеспечение:

• операционная система Microsoft Windows95/Windows 98/Windows NT.

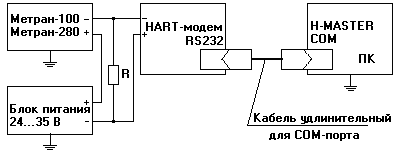

Рисунок 4.1.9 – Схема подключения HART-приборов к компьютеру

Заключение

Высокий уровень технологии производства, современная метрологическая база, система качества, сертифицированная по ГОСТ Р ИСО 9001-96, а также 35-летний опыт создания и изготовления приборов специального назначения являются надежной гарантией качества изделий марки «Метран».

Все описанные средства автоматизации прошли проверку на соответствие требованиям спецификаций HART-протокола, что гарантирует их совместимость с любыми другими HART-приборами.

Многопараметрический датчик 3095mv

В отличие от традиционных расходомеров на сужающем устройстве датчик модели 3095MV в комплекте с сенсором Annubar обеспечивает измерение массового расхода по методу полной компенсации, который учитывает динамические изменения параметров среды температуры, давления, а также такие переменные в уравнении расхода, как плотность, вязкость, сжимаемость или расширение газа в соответствии с рисунком 4.1.10. [58].

Рисунок 4.1.10 – Многопараметрический датчик 3095MV

Встроенный процессорный блок датчика обеспечивает также выполнение функций «интеллектуального» устройства и позволяет:

• скорректировать собственную нелинейность и воздействие внешних влияющих факторов;

• проводить самодиагностику прибора;

• осуществлять дистанционную перенастройку диапазонов измерений.

Использование датчика в составе АСУТП освобождает ресурсы системы, в частности память, используемую для хранения алгоритма вычисления расхода, и время, затрачиваемое на это вычисление.

Использование одного датчика 3095MV вместо четырех традиционных обеспечивает снижение затрат на установку и уменьшение стоимости эксплуатации.

Объединение в одном компактном недорогом устройстве таких функций, как многопараметрические измерения, сложные расчеты расхода, самодиагностика и других делают датчики модели 3095MV идеальным решением для измерений расхода с использованием различных типов сужающих устройств.

• Рабочая среда: газ, пар, жидкость.

• Измеряемые параметры:

-перепад давлений 0...0,12 до 0...248 кПа;

-абсолютное давление 0...55,16 до 0...25 000 кПа;

-температура среды -40...649°С.

• Расчетный параметр: массовый расход на сужающем устройстве, скомпенсированный по давлению и температуре.

• Диапазоны измерений перенастраиваются.

• Встроенная самодиагностика датчика.

• Выходные сигналы: 4-20 мА с цифровым сигналом на базе HART-протокола.

• Пределы основной приведенной погрешности измерений перепада давлений и абсолютного давления ±0,075%.

• Пределы абсолютной погрешности измерений температуры ±0,56°С.

• Питание от внешнего источника постоянного тока 11...55 В.

• Внесен в Госреестр средств измерений под №14682-00.
