Группа «Терминалы»

В подгруппе Terminal данной группы создаются шаблоны каналов обмена с терминалами и клавиатурами (в соответствии с рисунком 5.4.12).

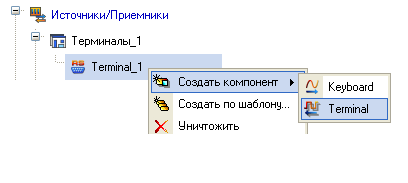

Рисунок 5.4.12 – Создание компонентов в подгруппе

Terminal

Группа «plc»

В данной группе описываются контроллеры, с которыми мониторы TRACE MODE могут обмениваться данными через соответствующие драйверы. Вначале в группе PLC создается группа контроллеров (выбирается в диалоге, представленном на рисунке 5.4.13).

В созданной группе создаются шаблоны каналов обмена с контроллером (в соответствии с рисунком 5.4.14).

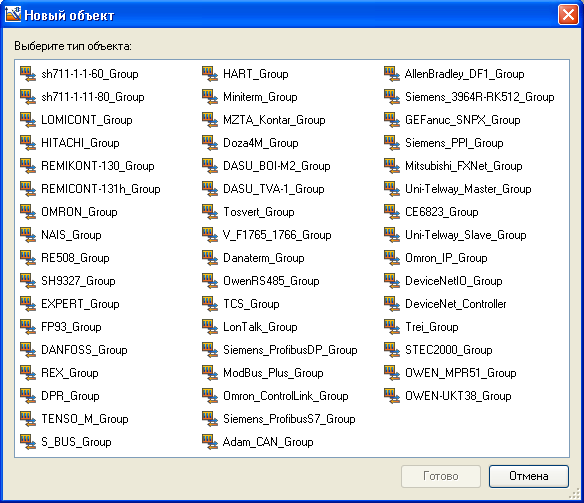

Рисунок 5.4.13 – Диалог выбора контроллеров при создании

группы PLC

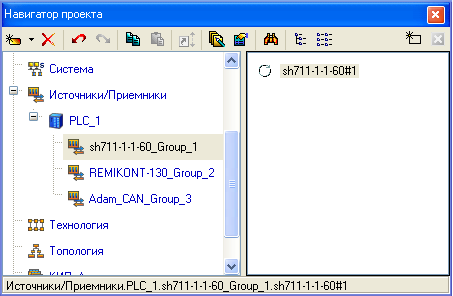

Рисунок 5.4.14 – Создание шаблонов каналов обмена

с контроллером

Группа «OPC-группа»

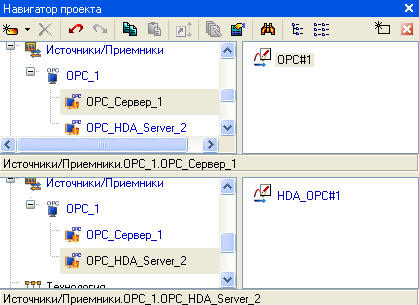

Рисунок 5.4.15 – Создание групп OPC Сервер и OPC HDA Сервер

В дочерних группах OPC Сервер и OPC HDA Сервер данной группы описываются переменные серверов OPC (могут быть созданы вручную и автоматически(в соответствии с рисунком 5.4.15)).

Параметры переменных OPC задаются в соответствующих редакторах.

Группа «DDE-группа»

В этой группе описываются источники/приемники DDE/NetDDE (в соответствии с рисунком 5.4.16).

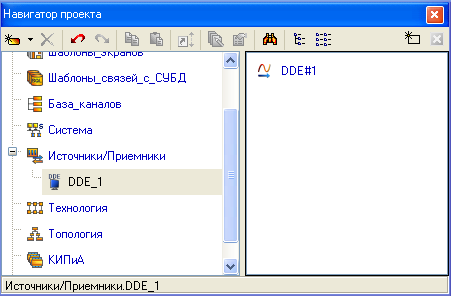

Рисунок 5.4.16 – Создание группы DDE/NetDDE

Параметры переменных DDE задаются в редакторе.

Группа «MODBUS-группа»

В этой группе описываются произвольные устройства, поддерживающие обмен по некоторым модификациям протокола MODBUS (в соответствии с рисунком 5.4.17).

В группе могут быть созданы шаблоны каналов обмена, которые конфигурируются в соответствующем редакторе.

Группа «Пользовательские драйверы»

Рисунок 5.4.17 – Описание произвольных устройств, поддерживающих обмен по протоколу MODBUS

В дочерней группе TYPE11 данной группы конфигурируется обмен с оборудованием через пользовательские драйверы типа t11. В группе могут быть описаны следующие источники/приемники:

• универсальные ПЛК типа 1;

• универсальные ПЛК типа 2;

• универсальные ПЛК типа 3;

• универсальные ПЛК типа 4.

В дочерней группе TYPE12 данной группы конфигурируется обмен с оборудованием через пользовательские драйверы типа t12. В группе могут быть описаны следующие источники/приемники:

• универсальные ПЛК типа 1;

• универсальные ПЛК типа 2;

• универсальные ПЛК типа 3;

• универсальные ПЛК типа 4.

Параметры таких источников/приемников задаются в соответствующих редакторах.

Группа «Диагностика и сервис»

В дочерних группах Системные и Диагностика группы Диагностика и сервис описываются системные переменные TRACE MODE. Каналы, связанные с этими переменными, могут в реальном времени управлять различными системными параметрами или отображать их состояние. Например, канал, связанный с переменной @Net_DDE (группа СИСТЕМНЫЕ), управляет обменом по сети и DDE; канал, связанный с переменной @DDE (группа ДИАГНОСТИКА), отображает состояние обмена по DDE и т.п.

Все системные переменные создаются монитором вне зависимости от их наличия в проекте. Переменные группы Системные (компоненты проекта) выбираются в следующем диалоге (в соответствии с рисунком 5.4.18).

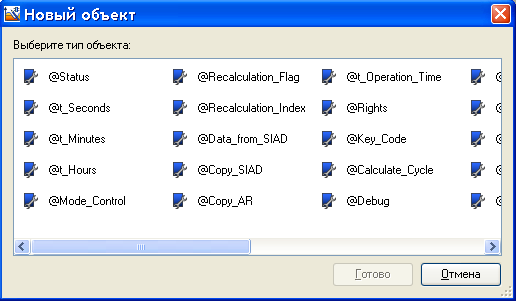

Рисунок 5.4.18 – Диалог выбора переменных в группе Системные

Переменные группы Диагностика (компоненты проекта) выбираются в следующем диалоге (в соответствии с рисунком 5.4.19).

Рисунок 5.4.19 – Диалог выбора переменных в группе Диагностика
